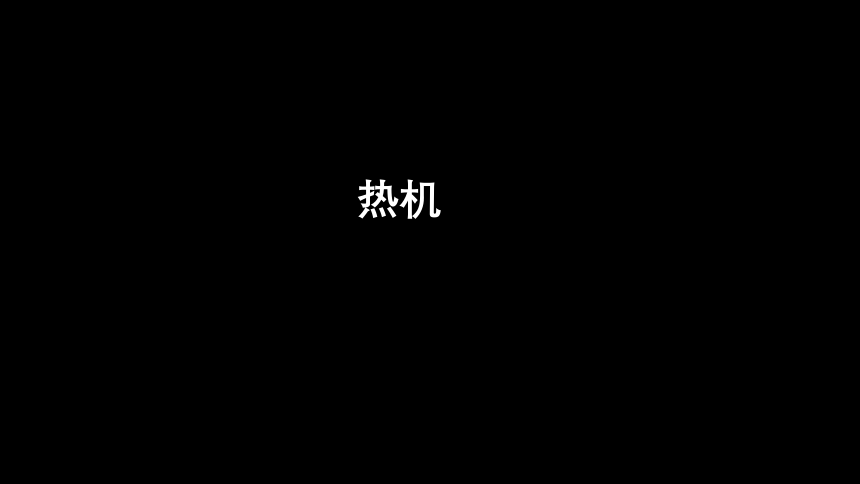

热机

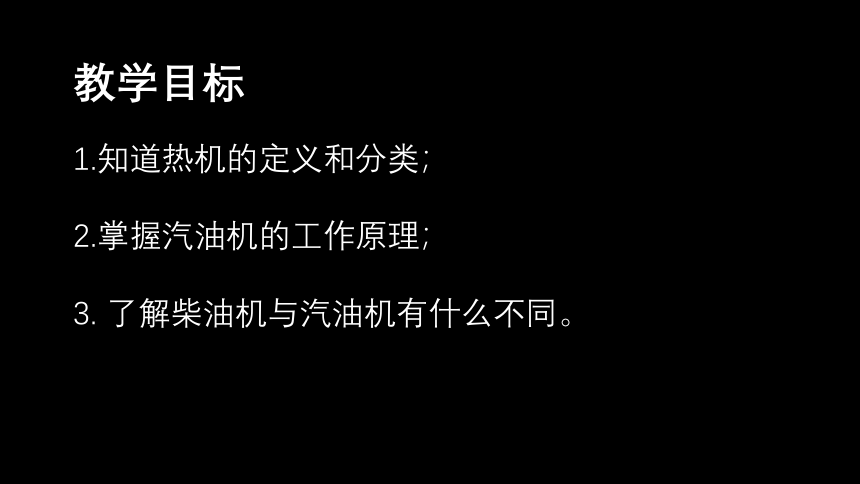

教学目标
1.知道热机的定义和分类；
2.掌握汽油机的工作原理；
3. 了解柴油机与汽油机有什么不同。

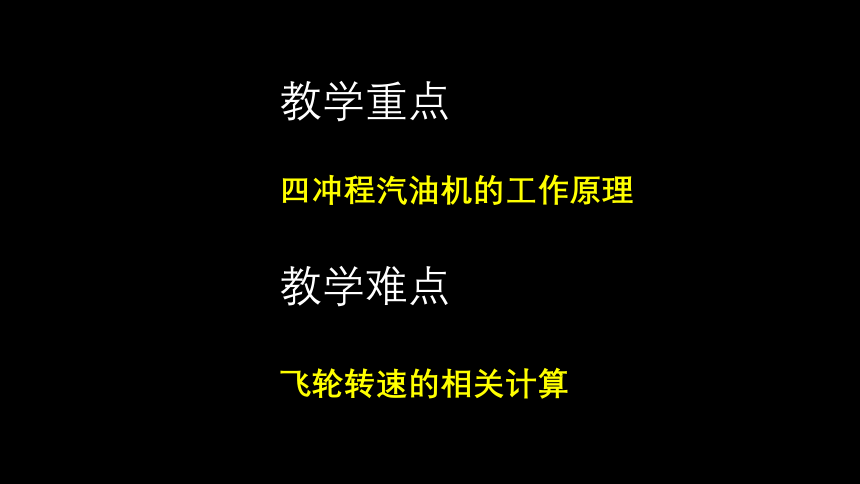

教学重点
四冲程汽油机的工作原理
教学难点
飞轮转速的相关计算

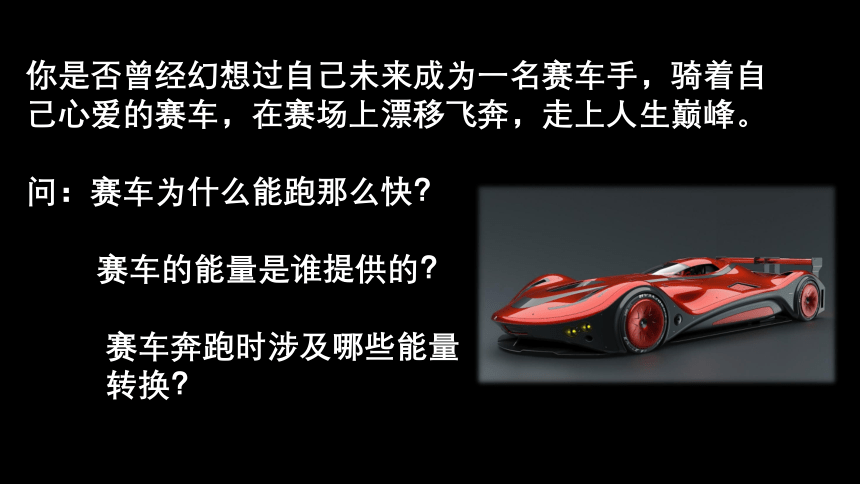

你是否曾经幻想过自己未来成为一名赛车手，骑着自己心爱的赛车，在赛场上漂移飞奔，走上人生巅峰。
问：赛车为什么能跑那么快？
赛车的能量是谁提供的？
赛车奔跑时涉及哪些能量
转换？

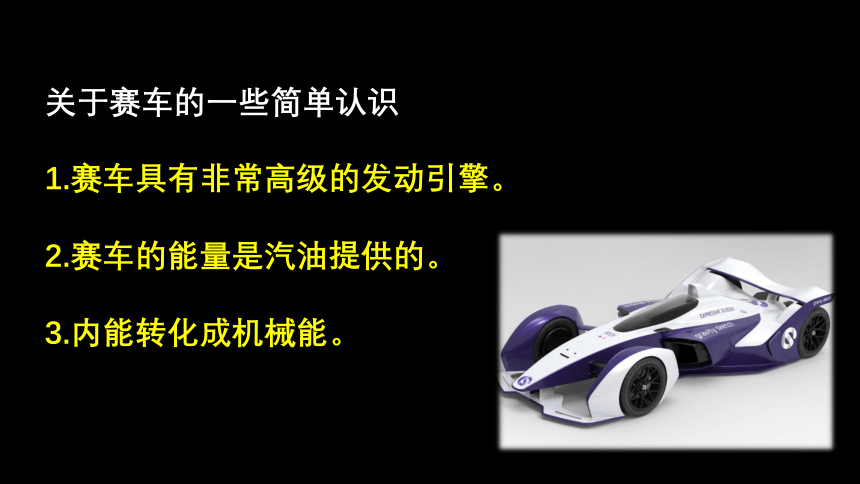

关于赛车的一些简单认识
1.赛车具有非常高级的发动引擎。
2.赛车的能量是汽油提供的。
3.内能转化成机械能。
简单的热机
现象：
原理：
水沸腾，塞子飞出，试管口出现白气
化学能→内能→机械能

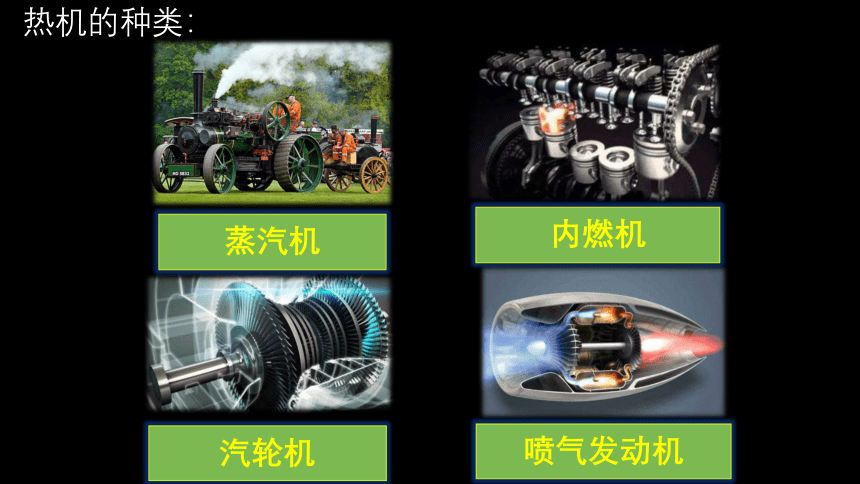

热机的种类：
蒸汽机
内燃机
汽轮机
喷气发动机
内燃机的分类：
汽油机：使用汽油作为燃料，应用于汽车
柴油机：使用柴油作为燃料，应用于大卡车
汽油机的构造：
1.冲程：
活塞从汽缸的一端运动到
运动到另一端的过程
2.往复：
活塞从汽缸的一端运动到
另一端再回到原来位置的过程
3.循环：
完成四个冲程为一个循环
吸气冲程：
1.门：
2.活塞：
3.吸入：
4.是否做功：
5.原因：
6.能量转化：
吸气冲程
进气门打开，排气门关闭
活塞向下运动
汽油和空气的混合物
否
飞轮惯性
无
压缩冲程：
1.门：
2.活塞：
3.压缩：
4.是否做功：
5.原因：
6.能量转化：
压缩冲程
否
飞轮惯性
进气门和排气门都关闭
活塞向上运动
汽油和空气的混合物
机械能转化为内能
压缩冲程：
1.门：
2.活塞：
3.点火：
4.是否做功：
5.原因：
6.能量转化：
做功冲程
进气门和排气门都关闭
活塞向下运动
火花塞产生火花（点燃式）
是，对外做功
高温高压的气体推动活塞向下运动
内能转化为机械能
压缩冲程：
1.门：
2.活塞：
3.排出：
4.是否做功：
5.原因：
6.能量转化：
排气冲程
进气门关闭，排气门打开
活塞向上运动
把废气排出汽缸
无
飞轮惯性
否
例题（一）：转速相关计算
一台单缸四冲程汽油机，飞轮转速是1800r/min，该汽油机每秒钟内完成 个冲程，做功 次
60
15
柴油机特殊点：
1.吸入：
2.压缩：
3.点火：
4.特点：
5.应用：
吸气冲程吸入空气
压缩冲程压缩程度高
通过喷油嘴喷油点火（压燃式）
做功输出功率大，但污染较大
应用于载重汽车、拖拉机、坦克、轮船等
谢谢！
