第十二章欧姆定律计算专题练习 北师大版物理九年级全一册（含答案）

第十二章欧姆定律计算专题练习（1）北师大版物理九年级全一册
姓名：___________班级：___________
一、计算题

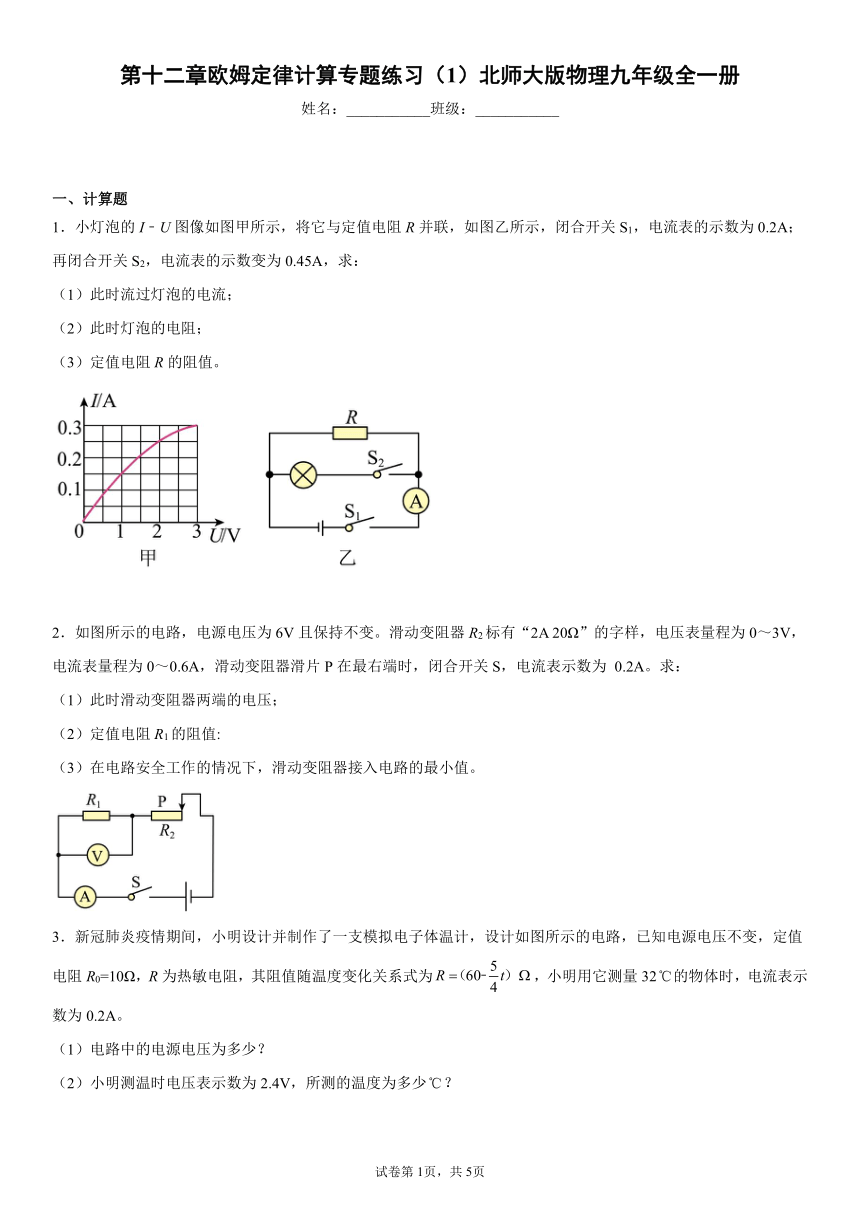

1．小灯泡的I﹣U图像如图甲所示，将它与定值电阻R并联，如图乙所示，闭合开关S1，电流表的示数为0.2A；再闭合开关S2，电流表的示数变为0.45A，求：
（1）此时流过灯泡的电流；
（2）此时灯泡的电阻；
（3）定值电阻R的阻值。
2．如图所示的电路，电源电压为6V且保持不变。滑动变阻器R2标有“2A 20Ω”的字样，电压表量程为0～3V，电流表量程为0～0.6A，滑动变阻器滑片P在最右端时，闭合开关S，电流表示数为 0.2A。求：
（1）此时滑动变阻器两端的电压；
（2）定值电阻R1的阻值:
（3）在电路安全工作的情况下，滑动变阻器接入电路的最小值。
3．新冠肺炎疫情期间，小明设计并制作了一支模拟电子体温计，设计如图所示的电路，已知电源电压不变，定值电阻R0=10Ω，R为热敏电阻，其阻值随温度变化关系式为，小明用它测量32的物体时，电流表示数为0.2A。
（1）电路中的电源电压为多少？
（2）小明测温时电压表示数为2.4V，所测的温度为多少？

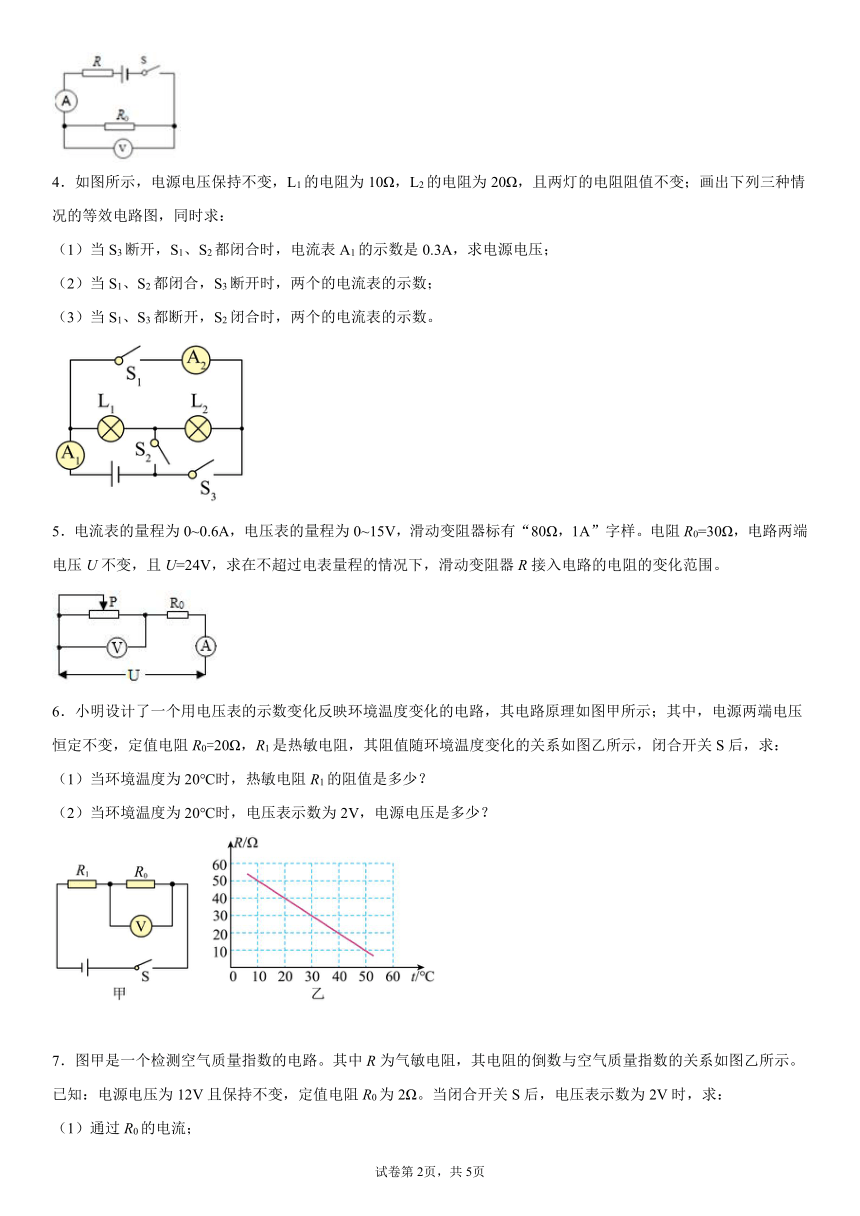

4．如图所示，电源电压保持不变，L1的电阻为10Ω，L2的电阻为20Ω，且两灯的电阻阻值不变；画出下列三种情况的等效电路图，同时求：
（1）当S3断开，S1、S2都闭合时，电流表A1的示数是0.3A，求电源电压；
（2）当S1、S2都闭合，S3断开时，两个的电流表的示数；
（3）当S1、S3都断开，S2闭合时，两个的电流表的示数。
5．电流表的量程为0~0.6A，电压表的量程为0~15V，滑动变阻器标有“80Ω，1A”字样。电阻R0=30Ω，电路两端电压U不变，且U=24V，求在不超过电表量程的情况下，滑动变阻器R接入电路的电阻的变化范围。
6．小明设计了一个用电压表的示数变化反映环境温度变化的电路，其电路原理如图甲所示；其中，电源两端电压恒定不变，定值电阻R0=20Ω，R1是热敏电阻，其阻值随环境温度变化的关系如图乙所示，闭合开关S后，求：
（1）当环境温度为20℃时，热敏电阻R1的阻值是多少？
（2）当环境温度为20℃时，电压表示数为2V，电源电压是多少？

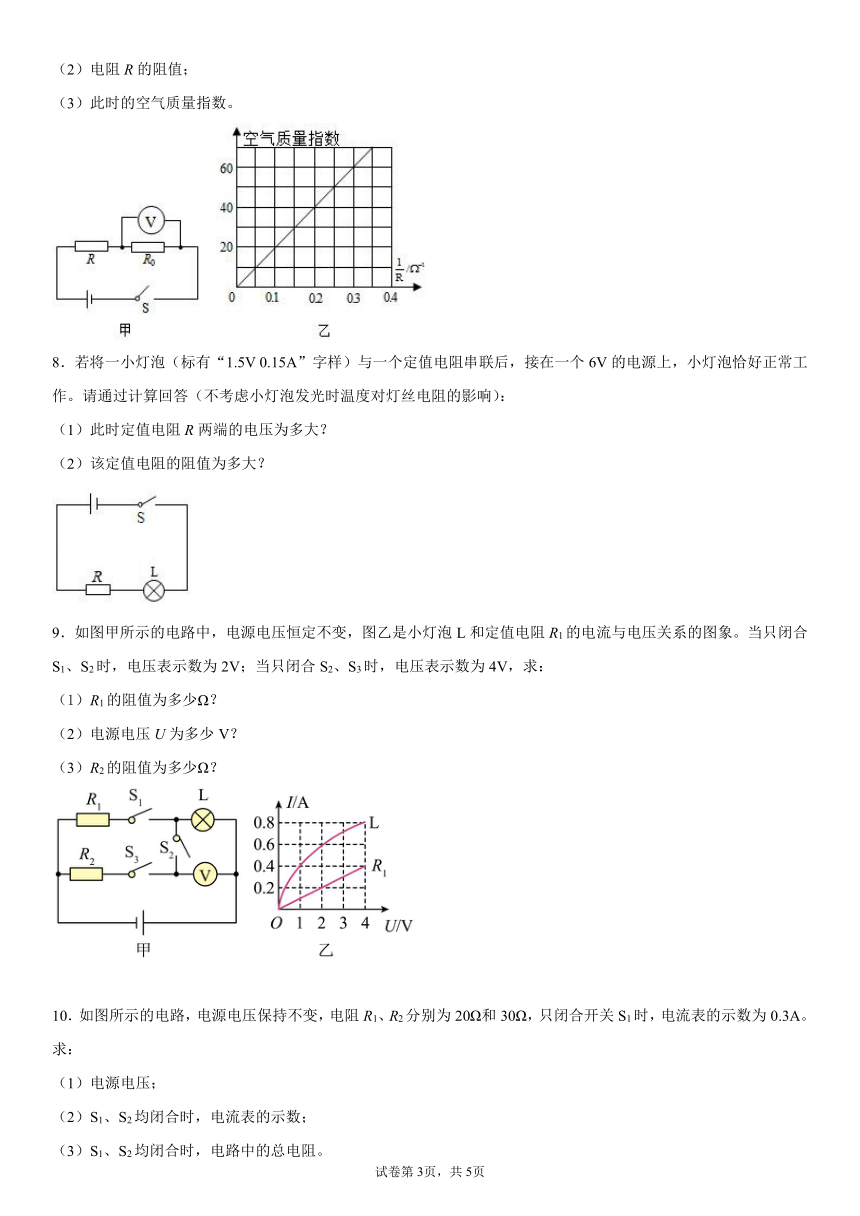

7．图甲是一个检测空气质量指数的电路。其中R为气敏电阻，其电阻的倒数与空气质量指数的关系如图乙所示。已知：电源电压为12V且保持不变，定值电阻R0为2Ω。当闭合开关S后，电压表示数为2V时，求：
（1）通过R0的电流；
（2）电阻R的阻值；
（3）此时的空气质量指数。
8．若将一小灯泡（标有“1.5V 0.15A”字样）与一个定值电阻串联后，接在一个6V的电源上，小灯泡恰好正常工作。请通过计算回答（不考虑小灯泡发光时温度对灯丝电阻的影响）：
（1）此时定值电阻R两端的电压为多大？
（2）该定值电阻的阻值为多大？
9．如图甲所示的电路中，电源电压恒定不变，图乙是小灯泡L和定值电阻R1的电流与电压关系的图象。当只闭合S1、S2时，电压表示数为2V；当只闭合S2、S3时，电压表示数为4V，求：
（1）R1的阻值为多少Ω？
（2）电源电压U为多少V？
（3）R2的阻值为多少Ω？
10．如图所示的电路，电源电压保持不变，电阻R1、R2分别为20Ω和30Ω，只闭合开关S1时，电流表的示数为0.3A。求：
（1）电源电压；
（2）S1、S2均闭合时，电流表的示数；
（3）S1、S2均闭合时，电路中的总电阻。
11．如图所示，电源的电压为6V保持不变，电阻R1=5Ω，变阻器R2的最大阻值是15Ω。求：电流表、电压表的示数变化范围。
12．图甲是一个用电压表的示数变化反映环境温度变化的电路；电源电压保持不变，电压表量程为0~3V，R0是15Ω的定值电阻，R1是热敏电阻，其电阻随环境温度变化的关系如图乙所示；闭合开关S后，当环境温度为10℃时，电压表的示数为1.5V；求：
（1）电源电压；
（2）电路允许的最高环境温度。
13．如图，电源电压保持不变，，滑动变阻器最大阻值为，只闭合开关，滑片P在a端时，电流表的示数为；同时闭合开关和，滑片P在b端时，电流表的示数为，求：
（1）电源电压。
（2）R2的阻值。
14．如图为小艺同学通过实验获得的定值电阻A和小灯泡B的I-U图象，根据图象提供的信息，求：
（1）元件A的阻值为多大？
（2）若将它们并联接在3V的电源上，电路中的总电流为多大？
（3）若将它们串联接在某电源上，电路中电流是0.15A，电源电压多大？
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．（1）0.25A；（2）8Ω；（3）10Ω
2．（1）4V；（2）10Ω；（3）10Ω
3．（1）6V；（2）36。
4．（1）2V；（2）0.3A，0.1A；（3）0.2A，0
5．10Ω~50Ω
6．（1）40Ω；（2）6V
7．（1）1A；（2）10Ω；（3）20。
8．（1）4.5V；（2）30Ω
9．（1）10Ω；（2）8V；（3）5Ω。
10．（1）6V；（2）0.5A；（3）12Ω
11．0.3A~1.2A；1.5V~6V
12．（1）4V；（2）50℃
13．（1）6V；（2）30Ω
14．（1）；（2）0.35A；（3）5V
答案第1页，共2页
答案第1页，共2页
