第十二章欧姆定律 北师大版物理九年级全一册（含答案）

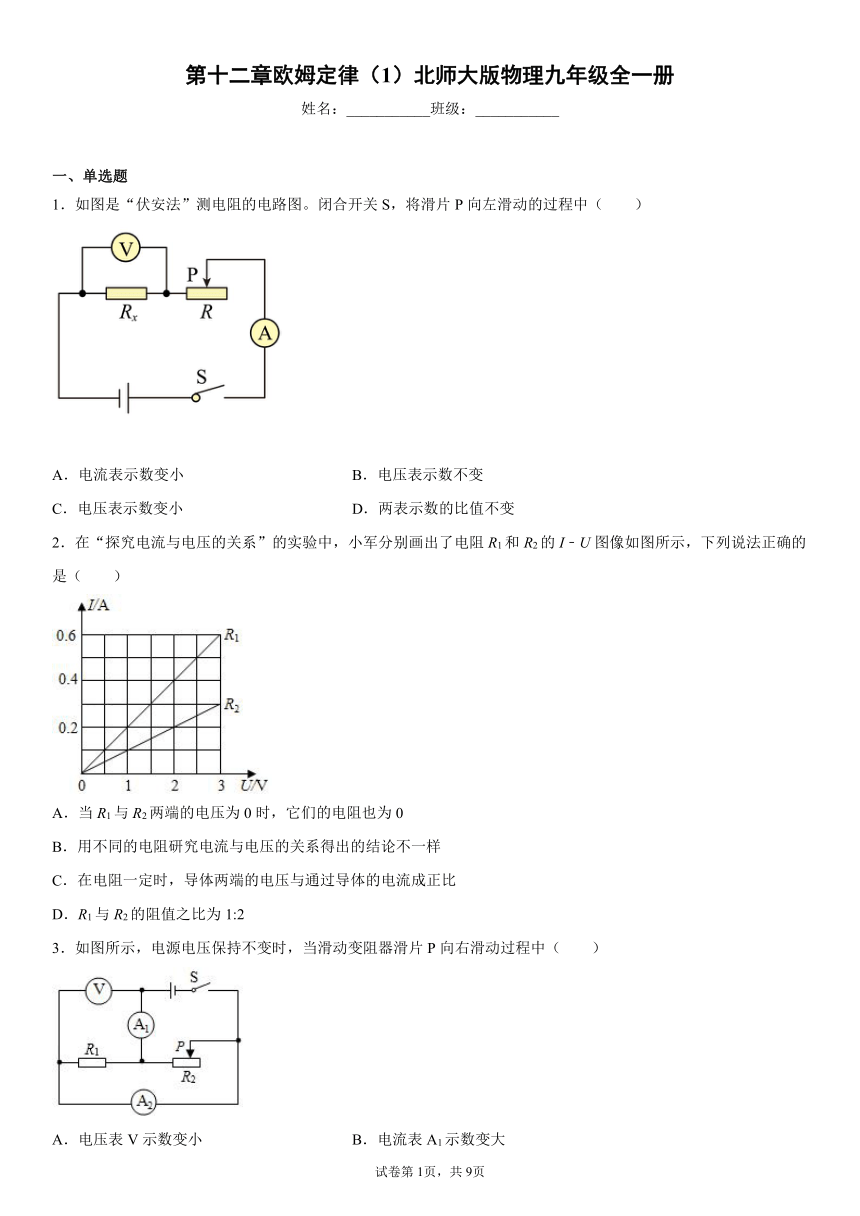

第十二章欧姆定律（1）北师大版物理九年级全一册
姓名：___________班级：___________
一、单选题
1．如图是“伏安法”测电阻的电路图。闭合开关S，将滑片P向左滑动的过程中（　　）
A．电流表示数变小 B．电压表示数不变
C．电压表示数变小 D．两表示数的比值不变
2．在“探究电流与电压的关系”的实验中，小军分别画出了电阻R1和R2的I﹣U图像如图所示，下列说法正确的是（　　）
A．当R1与R2两端的电压为0时，它们的电阻也为0
B．用不同的电阻研究电流与电压的关系得出的结论不一样
C．在电阻一定时，导体两端的电压与通过导体的电流成正比
D．R1与R2的阻值之比为1:2
3．如图所示，电源电压保持不变时，当滑动变阻器滑片P向右滑动过程中（　　）
A．电压表V示数变小 B．电流表A1示数变大
C．电流表A2示数不变 D．电流表A2示数变小

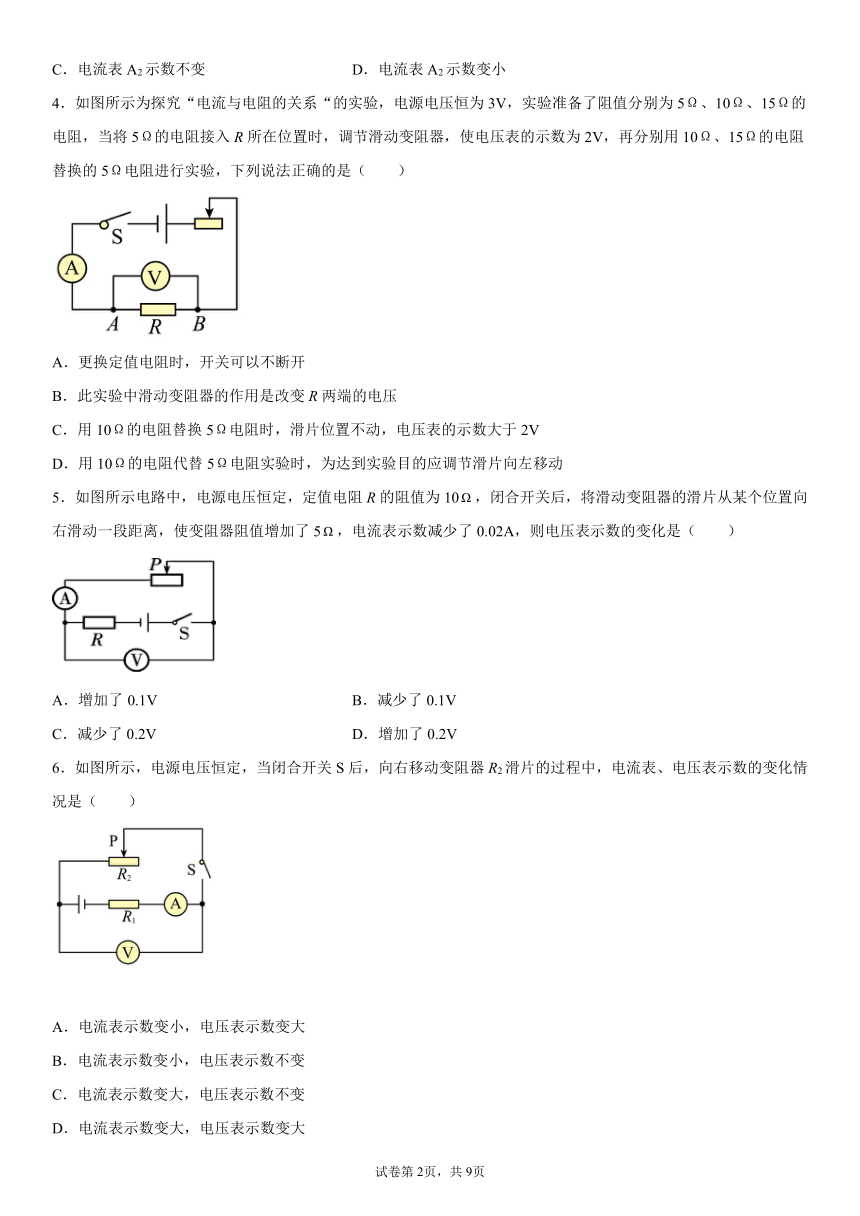

4．如图所示为探究“电流与电阻的关系“的实验，电源电压恒为3V，实验准备了阻值分别为5Ω、10Ω、15Ω的电阻，当将5Ω的电阻接入R所在位置时，调节滑动变阻器，使电压表的示数为2V，再分别用10Ω、15Ω的电阻替换的5Ω电阻进行实验，下列说法正确的是（　　）
A．更换定值电阻时，开关可以不断开
B．此实验中滑动变阻器的作用是改变R两端的电压
C．用10Ω的电阻替换5Ω电阻时，滑片位置不动，电压表的示数大于2V
D．用10Ω的电阻代替5Ω电阻实验时，为达到实验目的应调节滑片向左移动
5．如图所示电路中，电源电压恒定，定值电阻R的阻值为10，闭合开关后，将滑动变阻器的滑片从某个位置向右滑动一段距离，使变阻器阻值增加了5，电流表示数减少了0.02A，则电压表示数的变化是（　　）
A．增加了0.1V B．减少了0.1V
C．减少了0.2V D．增加了0.2V
6．如图所示，电源电压恒定，当闭合开关S后，向右移动变阻器R2滑片的过程中，电流表、电压表示数的变化情况是（　　）
A．电流表示数变小，电压表示数变大
B．电流表示数变小，电压表示数不变
C．电流表示数变大，电压表示数不变
D．电流表示数变大，电压表示数变大

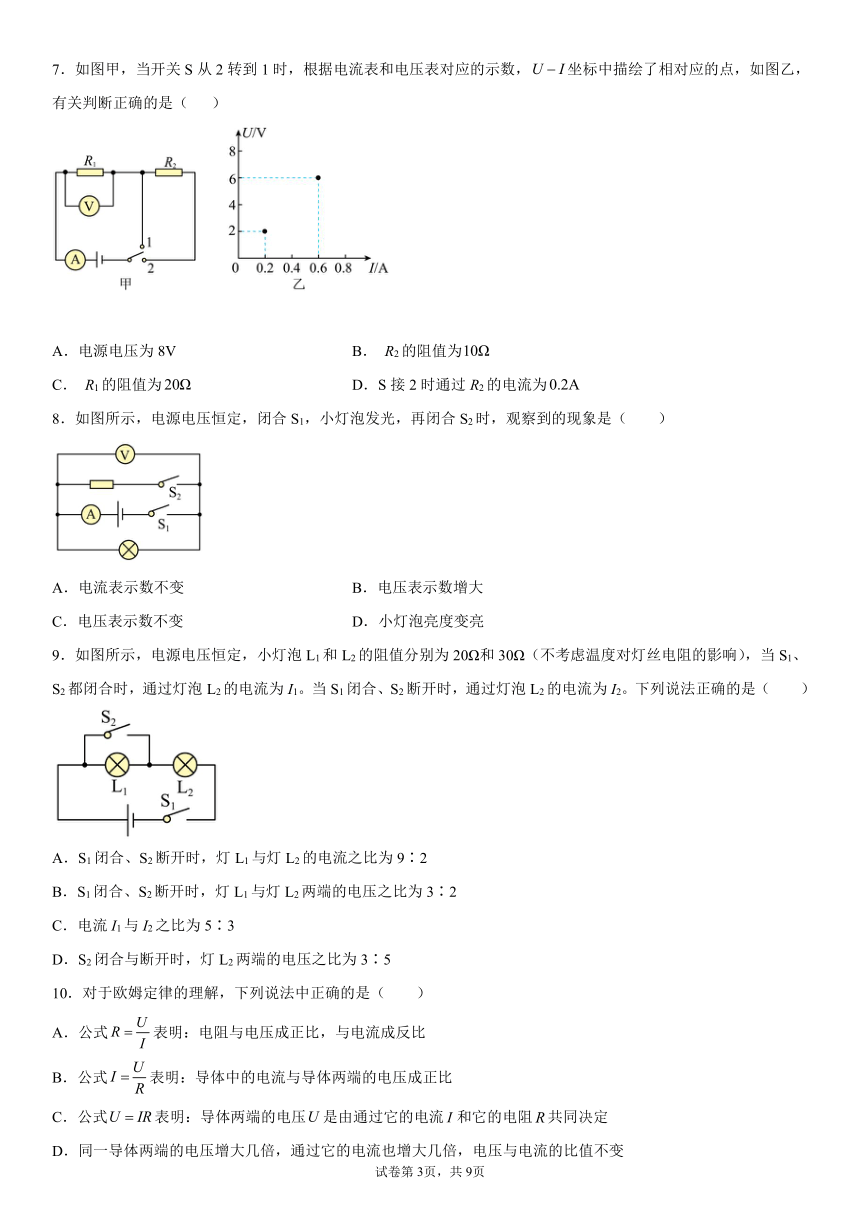

7．如图甲，当开关S从2转到1时，根据电流表和电压表对应的示数，坐标中描绘了相对应的点，如图乙，有关判断正确的是（ ）
A．电源电压为8V B． R2的阻值为
C． R1的阻值为 D．S接2时通过R2的电流为
8．如图所示，电源电压恒定，闭合S1，小灯泡发光，再闭合S2时，观察到的现象是（　　）
A．电流表示数不变 B．电压表示数增大
C．电压表示数不变 D．小灯泡亮度变亮
9．如图所示，电源电压恒定，小灯泡L1和L2的阻值分别为20Ω和30Ω（不考虑温度对灯丝电阻的影响），当S1、S2都闭合时，通过灯泡L2的电流为I1。当S1闭合、S2断开时，通过灯泡L2的电流为I2。下列说法正确的是（　　）
A．S1闭合、S2断开时，灯L1与灯L2的电流之比为9∶2
B．S1闭合、S2断开时，灯L1与灯L2两端的电压之比为3∶2
C．电流I1与I2之比为5∶3
D．S2闭合与断开时，灯L2两端的电压之比为3∶5
10．对于欧姆定律的理解，下列说法中正确的是（　　）
A．公式表明：电阻与电压成正比，与电流成反比
B．公式表明：导体中的电流与导体两端的电压成正比
C．公式表明：导体两端的电压是由通过它的电流和它的电阻共同决定
D．同一导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流的比值不变

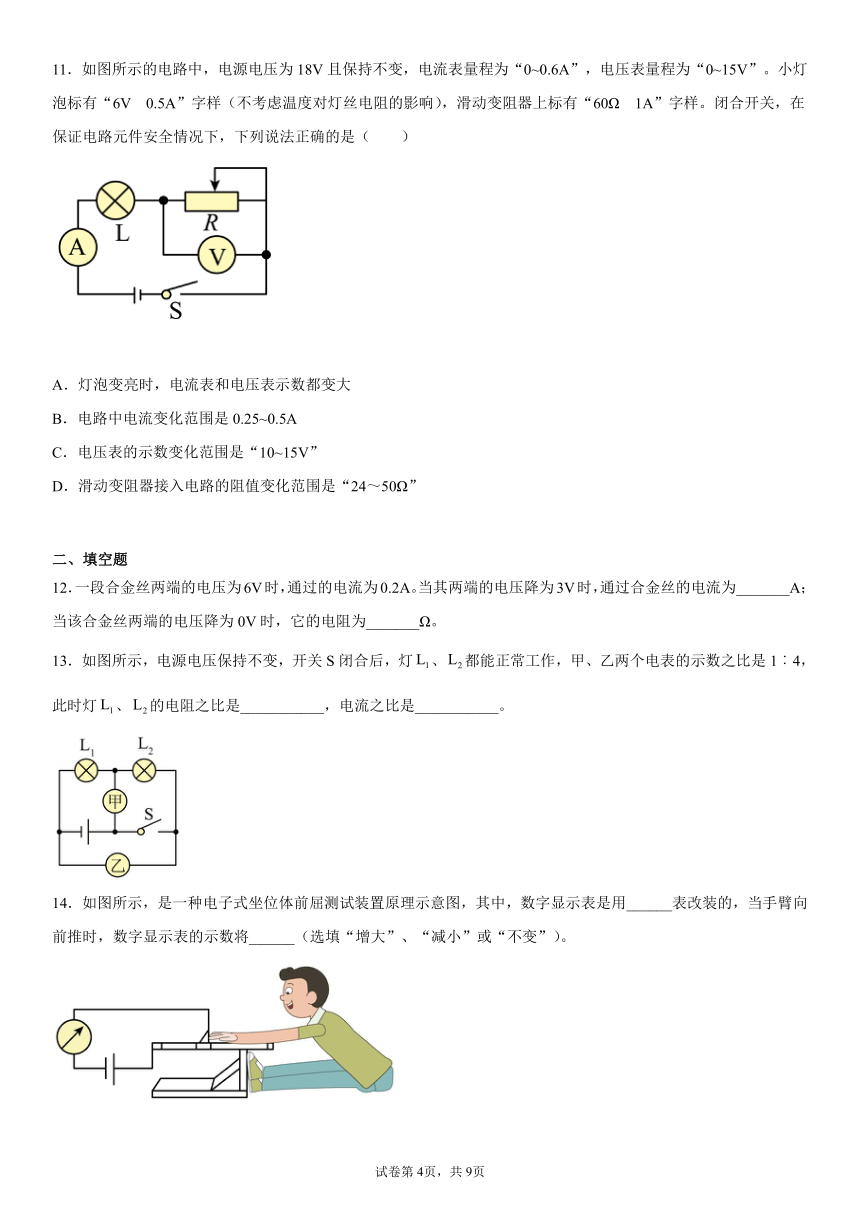

11．如图所示的电路中，电源电压为18V且保持不变，电流表量程为“0~0.6A”，电压表量程为“0~15V”。小灯泡标有“6V 0.5A”字样（不考虑温度对灯丝电阻的影响），滑动变阻器上标有“60Ω 1A”字样。闭合开关，在保证电路元件安全情况下，下列说法正确的是（　　）
A．灯泡变亮时，电流表和电压表示数都变大
B．电路中电流变化范围是0.25~0.5A
C．电压表的示数变化范围是“10~15V”
D．滑动变阻器接入电路的阻值变化范围是“24～50Ω”
二、填空题
12．一段合金丝两端的电压为6V时，通过的电流为0.2A。当其两端的电压降为3V时，通过合金丝的电流为_______A；当该合金丝两端的电压降为0V时，它的电阻为_______Ω。
13．如图所示，电源电压保持不变，开关S闭合后，灯、都能正常工作，甲、乙两个电表的示数之比是1︰4，此时灯、的电阻之比是___________，电流之比是___________。
14．如图所示，是一种电子式坐位体前屈测试装置原理示意图，其中，数字显示表是用______表改装的，当手臂向前推时，数字显示表的示数将______（选填“增大”、“减小”或“不变”）。
15．如图所示的电路，R1：R2=2∶3，若开关S断开，在甲、乙两处均接入电流表，则两电流表的示数之比I甲：I乙=________。若在甲、乙两处均改接入电压表，并闭合开关S，当甲表的示数为6V时，乙表的示数为_________V。
16．如图甲是小灯泡L和电阻R的电流随电压变化图像，将它们按乙图所示接入电路中，闭合开关S，通过小灯泡的电流为0.5A，则电源电压是______V；再闭合开关S1，电路的总电阻为______Ω。
17．一导体两端电压为3V时，通过它的电流为0.5A，如果通过它的电流为100mA时，它两端的电压为______V。
18．如图甲所示电路，为定值电阻，电源电压不变，闭合开关S，电流表和电压表示数变化关系如图乙所示，则电源电压为______V，电阻的阻值为______Ω。
19．在如图甲所示的电路中，滑片P滑到a点和b点时，电压表和电流表示数如图乙所示。则电源电压是______V，R1的阻值为______Ω，当滑片P滑到b点时，电阻R2的电压为______V。
20．两个电阻元件R1、R2的I﹣U图象如图所示。
（1）元件R1的电阻是______Ω；
（2）当R2两端的电压变大时，其电阻______（选填“变大”、“变小”或“不变”）；
（3）把R1和R2并联起来，接在某电源上，电源两端的电压是2V，则通过R2的电流是______A，此时两元件的电阻值之比R1：R2＝______。
三、实验题
21．在“探究电流与电阻的关系”实验中，老师提供了两节新干电池、电流表、电压表、开关、两个滑动变阻器（规格“10Ω1A”和“20Ω0.5A”），阻值为10Ω、20Ω、25Ω的定值电阻各一个，以及导线若干。
（1）请根据图甲，用笔画线代替导线将实物图（图乙）连接完整______。（要求导线不交叉；当滑片向右移动时，滑动变阻器接入电路的阻值变大）
（2）将滑动变阻器阻值调到最大，闭合开关后，发现电压表无示数，电流表有示数，其原因可能是定值电阻______（断路/短路）。
（3）排除故障后，更换不同电阻进行实验，测得数据填入下面表格，第一次实验时，电流表的示数如图丙所示，为______A，当取下10Ω的定值电阻，换接上20Ω的定值电阻时，为控制定值电阻两端电压为______V不变，应将滑动变阻器的阻值调为______Ω。
实验序号 1 2 3
电阻R/Ω 10 20 25
电流I/A 0.10 0.08
（4）由表中数据可知，导体两端的电压一定时，通过导体的电流与导体的电阻成______（正比/反比）。
（5）根据表格数据判断，实验中选用的滑动变阻器可能是______（A/B）。
A．“10Ω1A” B．“20Ω0.5A”
22．小明在“探究电流与电阻的关系”实验中，依次选用阻值为10Ω、20Ω的定值电阻进行实验，电源电压恒为6V。
序号 电压/V 电阻/Ω 电流/A
1 4 10 0.4
2 20
（1）用笔画线代替导线，将图甲中的电路连接完整______（要求滑片向B端滑动时接入电路的电阻变大）；
（2）闭合开关，电流表有示数而电压表无示数，电路故障可能是_______（填一种即可）；
（3）将第一次实验得到的数据填入表格，然后接入电路的电阻由10Ω换成20Ω，滑动变阻器的滑片向_______（选填“A”或“B”）端移动，直到_______为止，此时电流表的示数如图乙所示，其示数为_______A；
（4）根据以上实验数据得出结论：_______；请你对上述探究写出一条改进性建议：_______。
23．小明利用如图甲所示的电路探究电流跟电阻的关系。已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω.
（1）连接电路前，开关必须___________。
（2）请根据图甲将图乙所示的实物电路连接完整（导线不允许交叉）。（_______）
（3）闭合开关后小明发现，无论怎样移动滑动变阻器的滑片，电流表指针几乎不动，电压表指针有示数且不变，原因可能是___________。
（4）实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图象，
①由图象可以得出结论：电压一定时，___________。
②上述实验中，小明用5Ω的电阻做完实验后，然后断开开关，将10Ω的电阻接入电路，闭合开关，调节滑动变阻器滑片向_______移动，（填左或右）。直到电压表示数为________V时为止，读出电流表的示数。
（5）结合丙图实验数据可知，小明选用的滑动变阻器的最大阻值至少是_________Ω。
四、计算题
24．已知A灯标着“6V 0.5A”，B灯标着“6V 1A”，滑动变阻器R规格“50Ω 2A”。A灯 和B灯中电流随两端电压变化关系的图象如图甲所示。则：
（1）求A灯正常发光时的电阻；
（2）将A、B两灯并联接在6V电源两端，求干路电流和电路总电阻；
（3）将A灯与滑动变阻器R串联接在12V电源两端，如图乙所示。调节滑动变阻器，当滑动变阻器的电压是A灯电压的2倍时，求滑动变阻器此时的电阻。
25．如图所示，电源电压保持不变，R1＝5 Ω。
（1）当开关S1闭合，S2断开，滑片P滑至最左端时，电压表示数为6V，电流表示数为0.3A，滑动变阻器的最大阻值为多少？
（2）当开关S1、S2均闭合，滑片P滑至最右端时，电流表的示数是1.5A，求电阻R2的阻值
26．如图所示电路，电源电压恒定不变，滑动变阻器的最大阻值为R1＝40Ω，灯L的电阻保持不变。当S1、S2均闭合且滑片滑到b端时，电流表A1的示数是0.8A，A2的示数是0.5A；当S1、S2均断开且滑片P置于变阻器的中点时，电流表A1的示数为0.4A，求：
（1）电源的电压；
（2）R2的电阻；
（3）灯L的电阻。
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．D
2．D
3．C
4．C
5．D
6．A
7．D
8．C
9．C
10．D
11．B
12．0.1 30
13．3︰1 1︰1
14．电流 增大
15．3∶2 4
16．2 2.9
17．0.6
18．4 5
19．6 10 4
20．5 变大 0.6 3：2
21． 短路 0.2 2 10 反比 B
22． R短路 B 电压表示数为4V 0.2 电压一定时，电流与电阻成反比 为得出普遍性的结论，要多次测量
23．断开 R断路 电流与电阻成反比 左 2.5 35
24．（1）12Ω；（2）1.5A，4Ω；（3）20Ω
25．（1）15Ω；（2）20Ω
26．（1）12V；（2）24Ω；（3）10Ω
