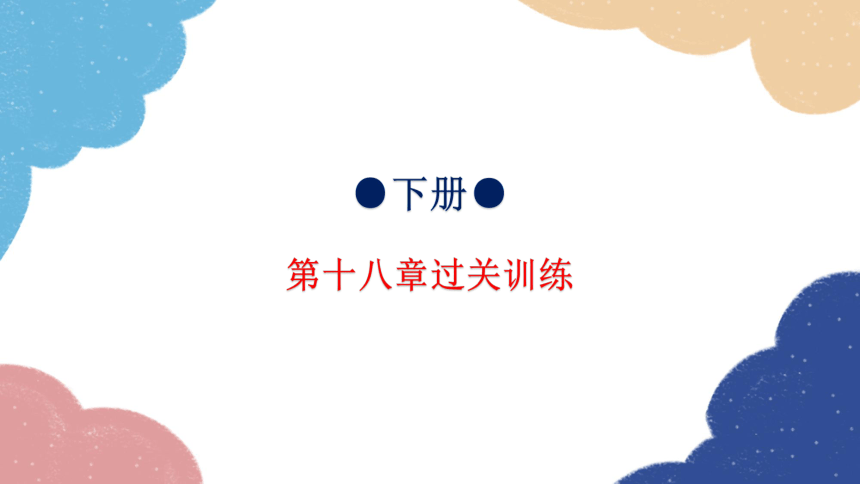

第十八章过关训练
一、单项选择题（本大题10小题，每小题4分，共40分）

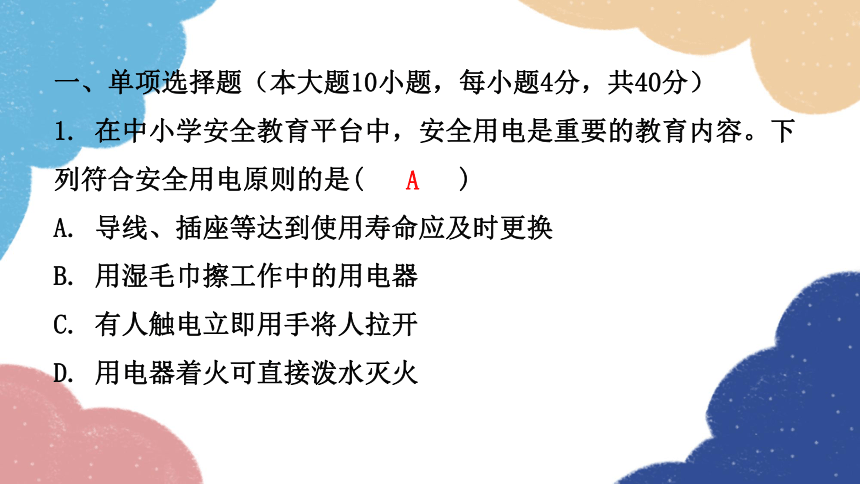

1. 在中小学安全教育平台中，安全用电是重要的教育内容。下列符合安全用电原则的是( )
A. 导线、插座等达到使用寿命应及时更换
B. 用湿毛巾擦工作中的用电器
C. 有人触电立即用手将人拉开
D. 用电器着火可直接泼水灭火
A

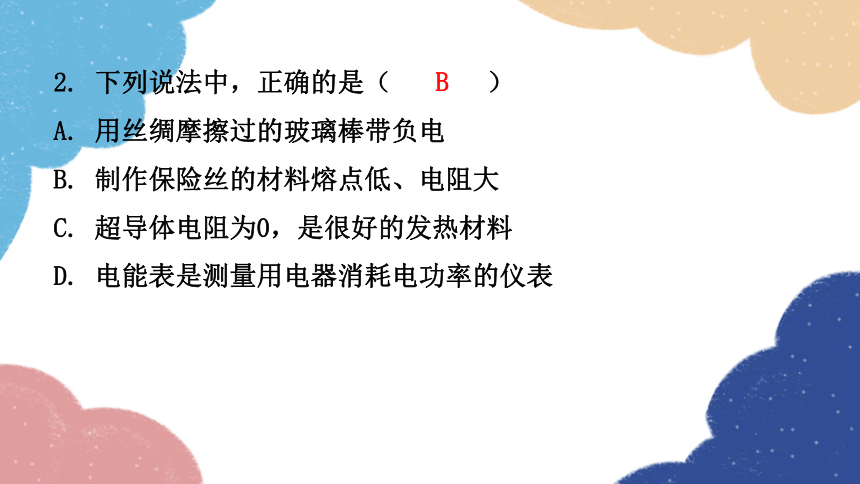

2. 下列说法中，正确的是（ ）
A. 用丝绸摩擦过的玻璃棒带负电
B. 制作保险丝的材料熔点低、电阻大
C. 超导体电阻为0，是很好的发热材料
D. 电能表是测量用电器消耗电功率的仪表
B

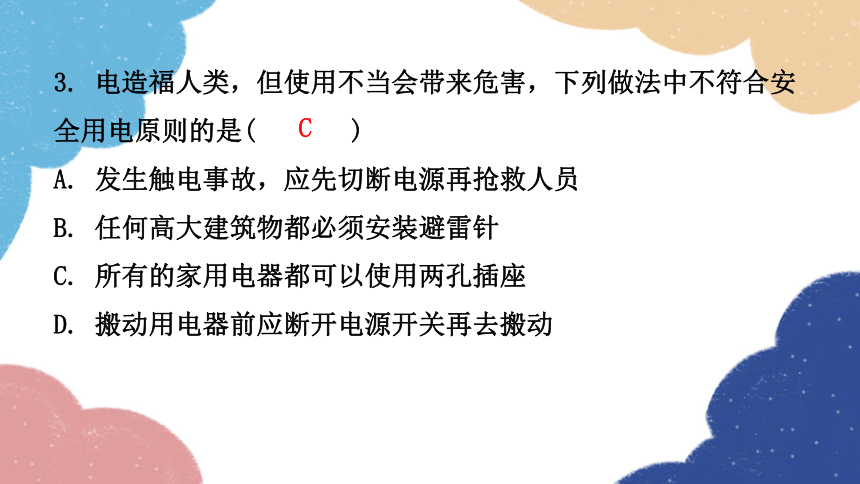

3. 电造福人类，但使用不当会带来危害，下列做法中不符合安全用电原则的是( )
A. 发生触电事故，应先切断电源再抢救人员
B. 任何高大建筑物都必须安装避雷针
C. 所有的家用电器都可以使用两孔插座
D. 搬动用电器前应断开电源开关再去搬动
C

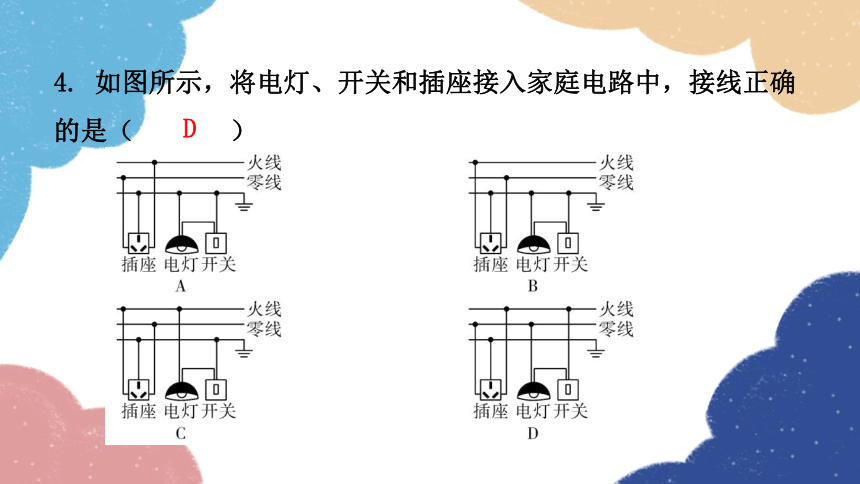

4. 如图所示，将电灯、开关和插座接入家庭电路中，接线正确的是（ ）
D

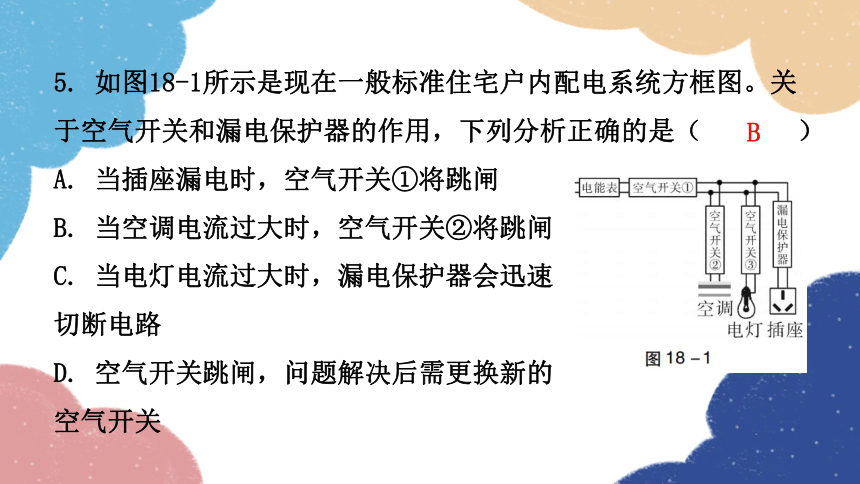

5. 如图18-1所示是现在一般标准住宅户内配电系统方框图。关于空气开关和漏电保护器的作用，下列分析正确的是（ ）
A. 当插座漏电时，空气开关①将跳闸
B. 当空调电流过大时，空气开关②将跳闸
C. 当电灯电流过大时，漏电保护器会迅速
切断电路
D. 空气开关跳闸，问题解决后需更换新的
空气开关
B

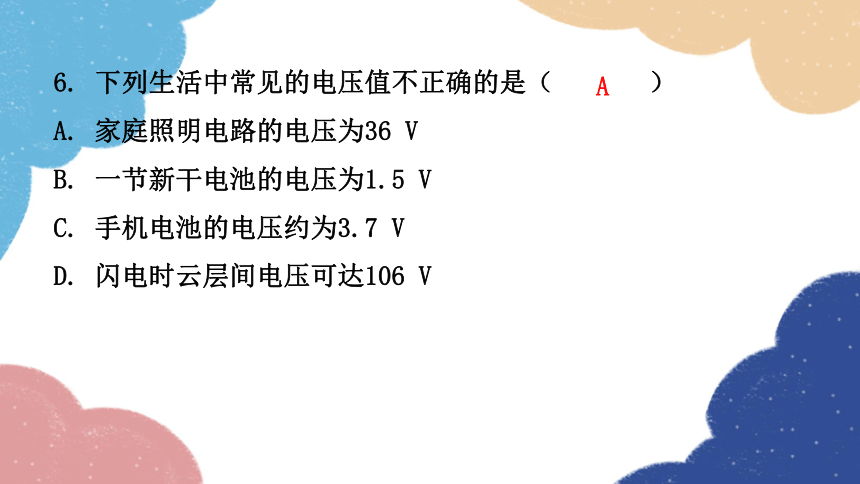

6. 下列生活中常见的电压值不正确的是（ ）
A. 家庭照明电路的电压为36 V
B. 一节新干电池的电压为1.5 V
C. 手机电池的电压约为3.7 V
D. 闪电时云层间电压可达106 V
A

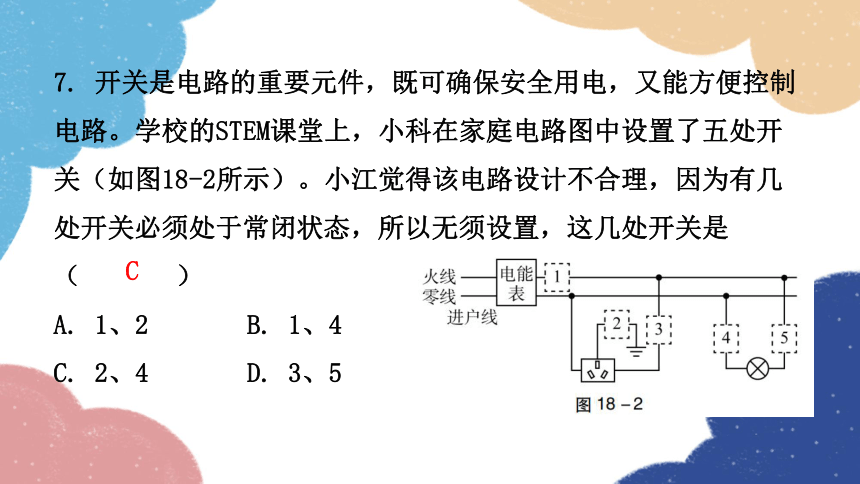

7. 开关是电路的重要元件，既可确保安全用电，又能方便控制电路。学校的STEM课堂上，小科在家庭电路图中设置了五处开关（如图18-2所示）。小江觉得该电路设计不合理，因为有几处开关必须处于常闭状态，所以无须设置，这几处开关是（ ）
A. 1、2 B. 1、4
C. 2、4 D. 3、5
C

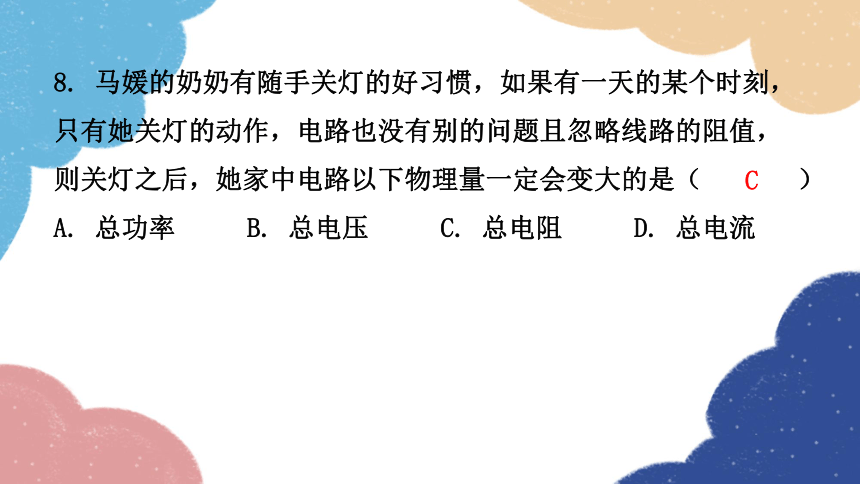

8. 马媛的奶奶有随手关灯的好习惯，如果有一天的某个时刻，只有她关灯的动作，电路也没有别的问题且忽略线路的阻值，则关灯之后，她家中电路以下物理量一定会变大的是（ ）
A. 总功率 B. 总电压 C. 总电阻 D. 总电流
C

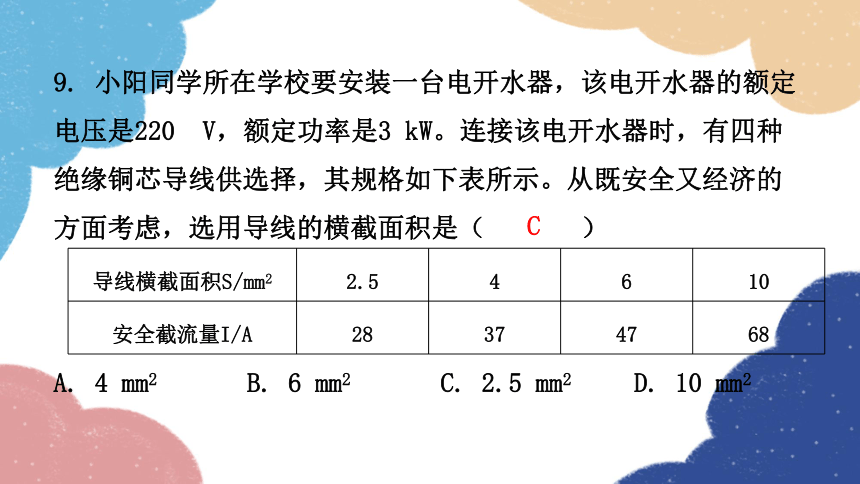

9. 小阳同学所在学校要安装一台电开水器，该电开水器的额定电压是220 V，额定功率是3 kW。连接该电开水器时，有四种绝缘铜芯导线供选择，其规格如下表所示。从既安全又经济的方面考虑，选用导线的横截面积是（ ）
A. 4 mm2 B. 6 mm2 C. 2.5 mm2 D. 10 mm2
C
导线横截面积S/mm2 2.5 4 6 10
安全截流量I/A 28 37 47 68

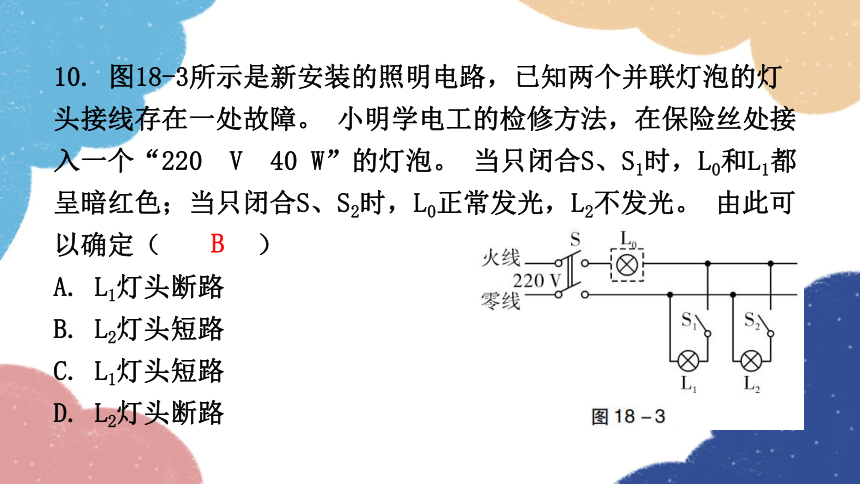

10. 图18-3所示是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障。 小明学电工的检修方法，在保险丝处接入一个“220 V 40 W”的灯泡。 当只闭合S、S1时，L0和L1都呈暗红色；当只闭合S、S2时，L0正常发光，L2不发光。 由此可以确定（ ）
A. L1灯头断路
B. L2灯头短路
C. L1灯头短路
D. L2灯头断路
B
二、填空题（本大题7小题，每小题3分，共21分）

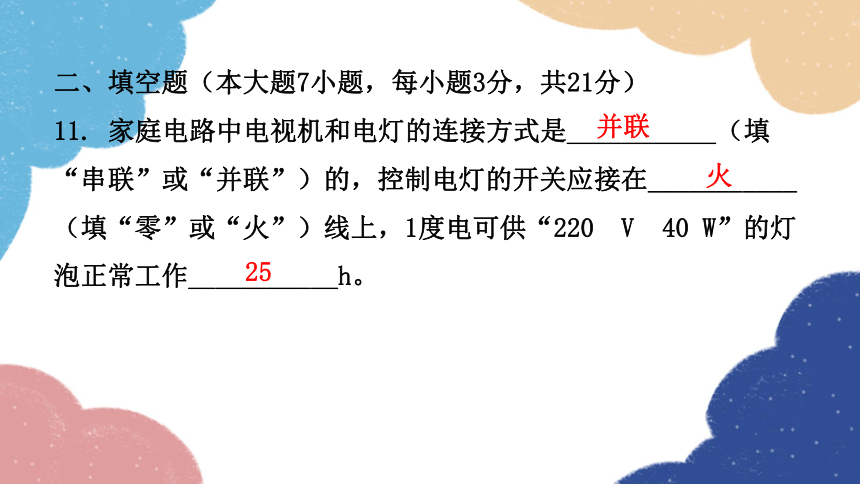

11. 家庭电路中电视机和电灯的连接方式是___________（填“串联”或“并联”）的，控制电灯的开关应接在___________（填“零”或“火”）线上，1度电可供“220 V 40 W”的灯泡正常工作___________h。
并联
火
25
12. 如图18-4所示，将多个用电器插在同一个插
排上同时使用，用电器的总功率过大会造成家庭
电路中的___________过大，此时你要用手摸插排
导线的话，你会感觉有点热，说明它的内能
___________（填“增大”“不变”或“减小”）；___________（填“空气开关”或“漏电保护器”）会自动切断电路，起到保护作用。
总电流
增大
空气开关
13. 测电笔是日常生活中用来辨别火线和零线的工具。如图18-5甲所示，其金属体笔尖和金属体笔尾间___________联一个高阻值的电阻。若测电笔内的电阻为1 MΩ，小明正用测电笔接触家庭电路中的火线，这时火线、测电笔、人体和大地形成通路，不计人体和其他部位的电阻值，通过小明身体的电流为___________________A。若图18-5乙中小明的双脚站在干燥的木凳上，只用测电笔接触火线，则测电笔氖管___________（填“会”或“不会”）发光。
串
2.2×10-4
会
14. “珍爱生命，安全用电”是同学们日常生活中必须具备的安全意识。在家庭电路中，为了用电安全，控制用电器的开关要连接在___________线和用电器之间；有金属外壳的家用电器在使用时，金属外壳一定要与___________线相连；当发现家用电器或电线失火时，必须先___________电源，然后再救火。
火
地
切断
15. 如图18-6甲所示，测电笔的使用方法是___________（填“规范”或“不规范”）的。在图18-6乙中，闭合开关，电灯不亮，用测电笔接触D点时氖管发光，接触E点时不发光，说明D、E间___________，若测电笔接触A至F各点都发光，说明_______________________________。
不规范
断路
进户线零线断路
16. 如图18-7所示，电热水壶应使用三脚插头，插头上标有E的导线应该与电热水壶的___________相连，若该电热水壶正常工作时电流为5 A，则电热水壶的电阻为___________Ω。用电热水壶烧水时，若不慎有水溅入旁边的插座里，可能导致电路___________，使空气开关跳闸。
外壳
44
短路
17. 图18-8所示是小鹏设计的一
种限流器原理图，当电流超过限
制电流时，衔铁N被电磁铁M吸引
过去，匀质的金属杆OA在弹簧拉
力作用下绕O点转动，电路断开，
会自动切断电路。电磁铁是利用电流的___________效应工作的。当金属杆OA刚好转动时属于___________（填“省力”“费力”或“等臂”）杠杆。若要把限流器接入家庭电路中，从安全用电角度考虑，应该把它接在进户线的___________线上。
磁
省力
火
三、作图题（共7分）
18. （1）（2分）图18-9甲所示是小明常用的一个插线板。他在使用中发现：插线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电。根据上述现象，在图18-9乙中画出插线板中开关、指示灯和插孔的连接方式，并与电源线接通。
如答图18-1所示。
（2）（2分）图18-10所示是彤彤家新购买的插座转换器的内部简化电路。当开关S断开时，各元件都不工作；当闭合开关S时，三孔插座、两孔插座和USB接口均能正常使用，且互不影响。请在图中将未完成的电路补充完整。
如答图18-2所示。
（3）（3分）如图18-11所示，甲图是某酒店的房卡及插卡槽，它相当于一个开关，只有房卡插入卡槽里，房间内的灯和插座才能工作，房卡抽出卡槽，全房间断电。请根据实际情况在乙图中画出完整的实物连线电路图。
如答图18-3所示。
四、综合能力题（本大题3小题，共32分）
19. （16分）（1）在家庭电路中，安装额定功率为1 500 W的电热水器时，需加装一个开关便于控制电热水器的工作。现有两种开关S1（250 V 6 A）、S2（250 V 16 A），为了安全和实用。应选用开关___________和图18-12①中的___________（填“甲”或“乙”）插座。
S2
甲
（2）家庭电路用电器漏电时，通过火线与零线的电流不相等，漏电保护器中检测装置（在图18-12②中虚线框内，未画出）检测到这一差异后，便切断电源，起到保护作用。漏电保护器中另有试验电路，由开关S与电阻R组成（如图18-12②），电路正常时用电器两端的电压为___________V，当开关S___________（填“断开”或“闭合”）时就能模拟用电器漏电，此时通过A、B两处的电流IA___________（填“＞”“＝”或“＜”）IB。
220
闭合
＜
（3）电冰箱使用时外壳一定要___________，以保证安全。夏天，为了节能，可将电冰箱的设置温度适当调___________（填“高”或“低”），有一台电冰箱铭牌上标有“220 V 150 W”字样，测得其一天消耗的电能为1.2 kW·h，假设电冰箱在压缩机停止工作时不消耗电能，估算该电冰箱压缩机在一天内工作的总时间为___________h。
接地
高
8
20. （10分）某兴趣小组的同学在实践活动中对电热水壶进行了研究与计算。［c水=4.2×103 J/(kg·℃)］
（1）如图18-13所示，电热水壶使用的都是三脚插头，中间较长的脚连接的是电热水壶的金属外壳，插入三孔插座后可将其与___________相连，防止漏电时对人造成伤害。壶底的加热盘烧水时是通过___________的方式改变了水的内能。
额定容量 2.0 L
额定电压 220 V
额定功率 2 000 W
频率 50 Hz
地线
热传递
（2）将电热水壶装满初始温度为15 ℃的水，用电加热至沸腾（1个标准大气压下），水需要吸收___________J的热量。
（3）电热水壶的铭牌如上表所示，正常工作时通过电热水壶的电流是___________A。（计算结果保留到小数点后一位）
（4）该电热水壶正常工作6 min产生的热量是___________J。
7.14×105
9.1
7.2×105
21. （6分）阅读材料并完成下列小题。
漏电保护器，主要是用来
对用电设备发生漏电故障或对
有致命危险的人身触电时的保
护。漏电保护器在发生以下事
故时起到保护作用：①设备发生碰壳故障；②私拉乱接的电线绝缘皮破损；③人体直接触及火线；④在特别潮湿的地方（如游泳池、淋浴房、厨房、卫生间等），因人体表皮电阻减小，
触电死亡的危险大大增加，安装漏电保护器后便能有效地减少触电伤亡事故；⑤当一些电子设备绝缘材料损坏时，其外露的金属附件（如电视机、收录机的拉杆天线等）可能带危险电压，这种危险电压是不能用接地的方法消除的，只有靠安装漏电保护器才能保证在人身触电的瞬间迅速切断电路，保证人身安全。图18-14所示是安装了漏电保护器的家庭电路。家庭电路中火线与零线间、火线与大地之间有220 V电压。通常情况下，通过人体的电流超过20 mA时，人会感到剧痛，呼吸困难，甚至会有生
命危险。当人体直接或间接接触火线时，有触电危险。此时，火线、人体、大地将构成回路，所产生的电流将不通过零线，此时通过图中线路中A、B两点的电流不等。当漏电保护器检测到通过如图电路中A、B两处的电流不相等（即发生漏电）时，会迅速切断电路，从而起到保护作用。
（1）在特别潮湿的地方，因人体表皮电阻___________，触电死亡的危险大大增加。
减小
（2）假如有人在如图18-14所示的电路C点处不慎触电时，漏电保护器___________（填“会”或“不会”）切断电路。
（3）假如某人不慎触电时，且没有发生生命危险，则他的身体电阻至少为___________Ω。
会
11 000
