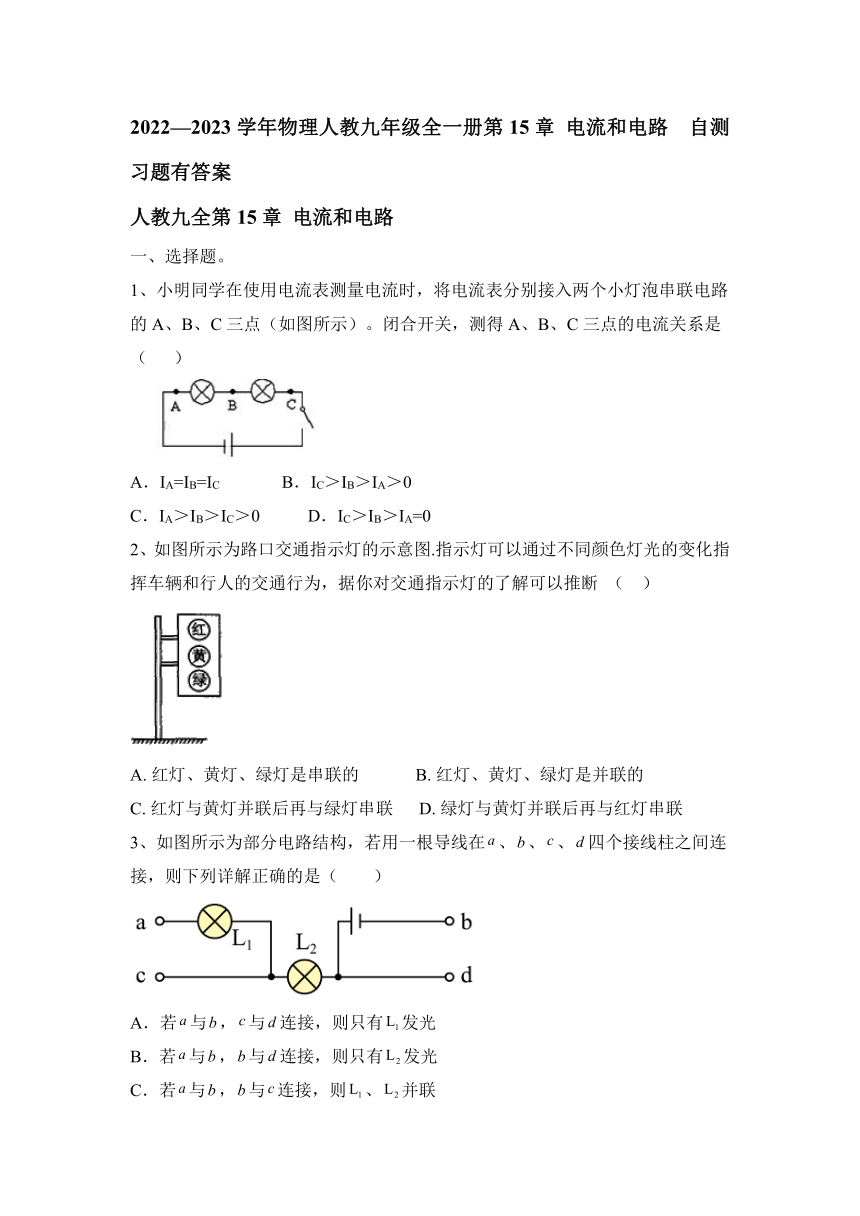

2022—2023学年物理人教九年级全一册第15章 电流和电路 自测习题（有答案）

2022—2023学年物理人教九年级全一册第15章 电流和电路 自测习题有答案
人教九全第15章 电流和电路
一、选择题。
1、小明同学在使用电流表测量电流时，将电流表分别接入两个小灯泡串联电路的A、B、C三点（如图所示）。闭合开关，测得A、B、C三点的电流关系是（ ）
A．IA=IB=IC B．IC＞IB＞IA＞0
C．IA＞IB＞IC＞0 D．IC＞IB＞IA=0
2、如图所示为路口交通指示灯的示意图.指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为，据你对交通指示灯的了解可以推断 （ ）
A. 红灯、黄灯、绿灯是串联的 B. 红灯、黄灯、绿灯是并联的
C. 红灯与黄灯并联后再与绿灯串联 D. 绿灯与黄灯并联后再与红灯串联
3、如图所示为部分电路结构，若用一根导线在、、、四个接线柱之间连接，则下列详解正确的是（ ）
A．若与，与连接，则只有发光
B．若与，与连接，则只有发光
C．若与，与连接，则、并联
D．若与，与连接，则、串联

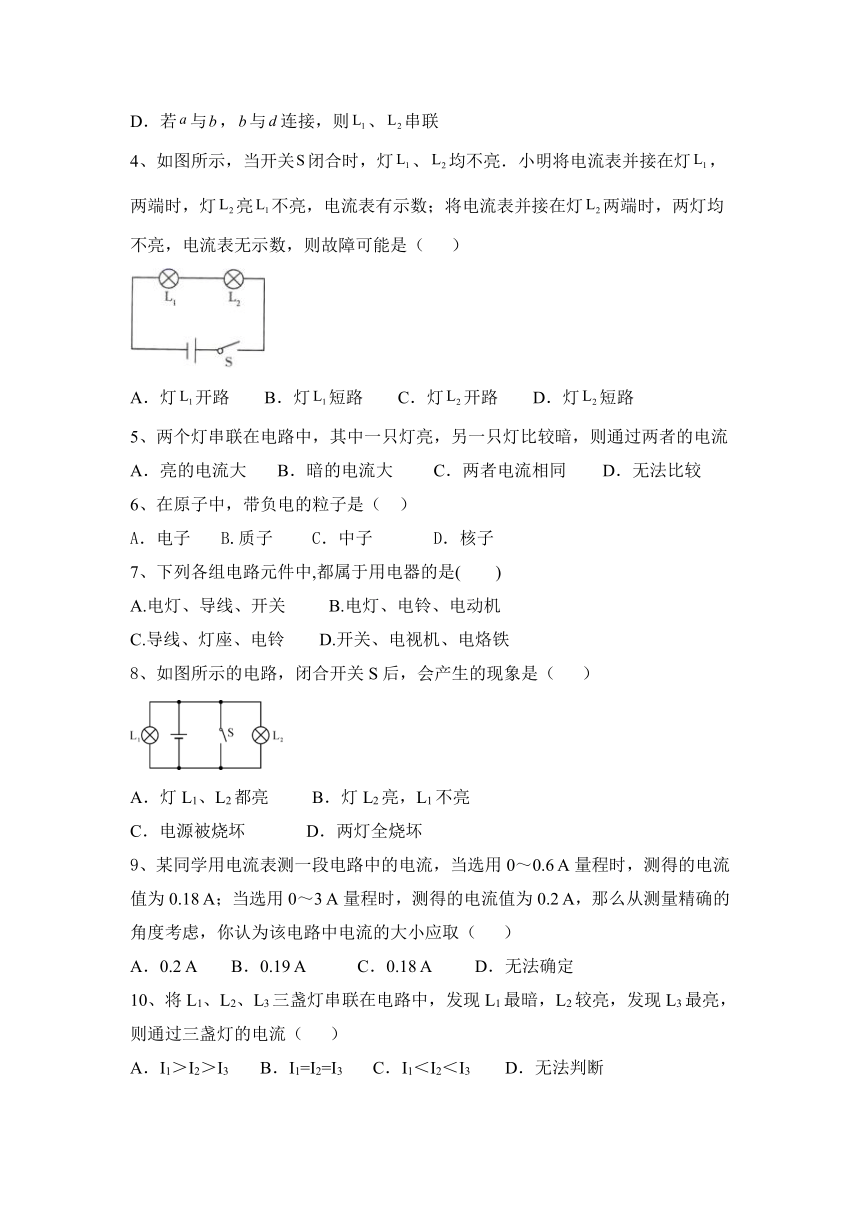

4、如图所示，当开关闭合时，灯、均不亮．小明将电流表并接在灯，两端时，灯亮不亮，电流表有示数；将电流表并接在灯两端时，两灯均不亮，电流表无示数，则故障可能是（ ）
A．灯开路 B．灯短路 C．灯开路 D．灯短路
5、两个灯串联在电路中，其中一只灯亮，另一只灯比较暗，则通过两者的电流
A．亮的电流大 B．暗的电流大 C．两者电流相同 D．无法比较
6、在原子中，带负电的粒子是（ ）
A．电子 B.质子 C．中子 D．核子
7、下列各组电路元件中,都属于用电器的是( )
A.电灯、导线、开关 B.电灯、电铃、电动机
C.导线、灯座、电铃 D.开关、电视机、电烙铁
8、如图所示的电路，闭合开关S后，会产生的现象是（ ）
A．灯L1、L2都亮 B．灯L2亮，L1不亮
C．电源被烧坏 D．两灯全烧坏
9、某同学用电流表测一段电路中的电流，当选用0～0.6 A量程时，测得的电流值为0.18 A；当选用0～3 A量程时，测得的电流值为0.2 A，那么从测量精确的角度考虑，你认为该电路中电流的大小应取（ ）
A．0.2 A B．0.19 A C．0.18 A D．无法确定
10、将L1、L2、L3三盏灯串联在电路中，发现L1最暗，L2较亮，发现L3最亮，则通过三盏灯的电流（ ）
A．I1＞I2＞I3 B．I1=I2=I3 C．I1＜I2＜I3 D．无法判断

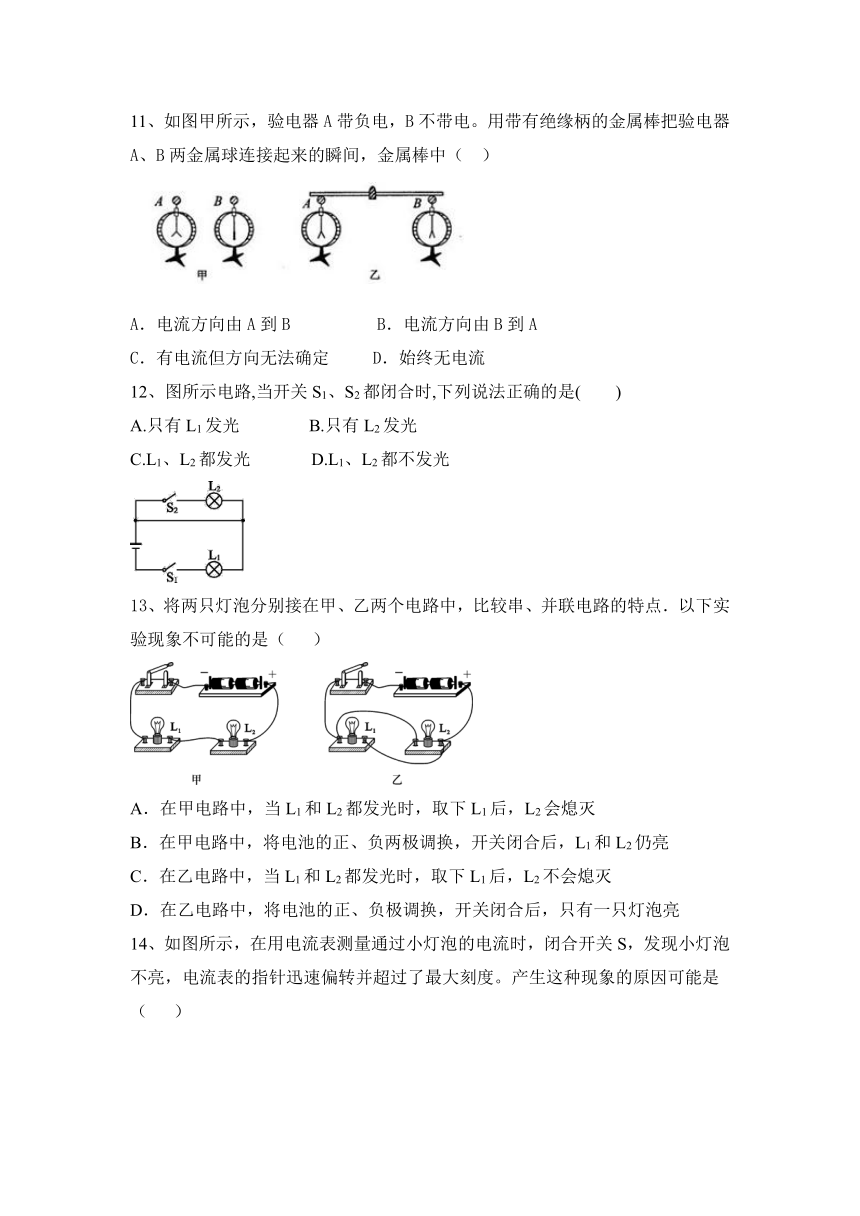

11、如图甲所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间，金属棒中（ ）
A．电流方向由A到B B．电流方向由B到A
C．有电流但方向无法确定 D．始终无电流
12、图所示电路,当开关S1、S2都闭合时,下列说法正确的是( )
A.只有L1发光 B.只有L2发光
C.L1、L2都发光 D.L1、L2都不发光
13、将两只灯泡分别接在甲、乙两个电路中，比较串、并联电路的特点．以下实验现象不可能的是（ ）
A．在甲电路中，当L1和L2都发光时，取下L1后，L2会熄灭
B．在甲电路中，将电池的正、负两极调换，开关闭合后，L1和L2仍亮
C．在乙电路中，当L1和L2都发光时，取下L1后，L2不会熄灭
D．在乙电路中，将电池的正、负极调换，开关闭合后，只有一只灯泡亮

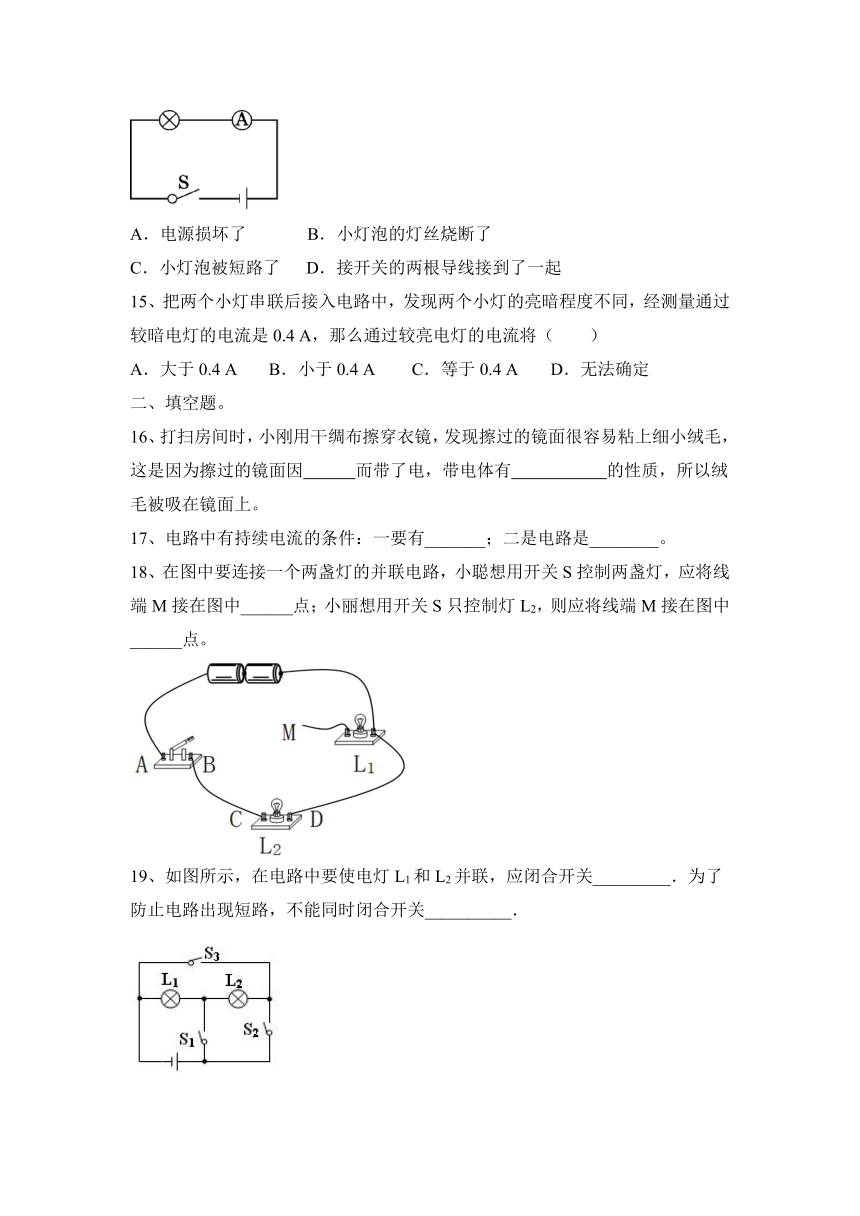

14、如图所示，在用电流表测量通过小灯泡的电流时，闭合开关S，发现小灯泡不亮，电流表的指针迅速偏转并超过了最大刻度。产生这种现象的原因可能是（ ）
A．电源损坏了 B．小灯泡的灯丝烧断了
C．小灯泡被短路了 D．接开关的两根导线接到了一起
15、把两个小灯串联后接入电路中，发现两个小灯的亮暗程度不同，经测量通过较暗电灯的电流是0.4 A，那么通过较亮电灯的电流将（ ）
A．大于0.4 A B．小于0.4 A C．等于0.4 A D．无法确定
二、填空题。
16、打扫房间时，小刚用干绸布擦穿衣镜，发现擦过的镜面很容易粘上细小绒毛，这是因为擦过的镜面因 而带了电，带电体有 的性质，所以绒毛被吸在镜面上。
17、电路中有持续电流的条件：一要有_______；二是电路是________。
18、在图中要连接一个两盏灯的并联电路，小聪想用开关S控制两盏灯，应将线端M接在图中______点；小丽想用开关S只控制灯L2，则应将线端M接在图中______点。
19、如图所示，在电路中要使电灯L1和L2并联，应闭合开关_________．为了防止电路出现短路，不能同时闭合开关__________．

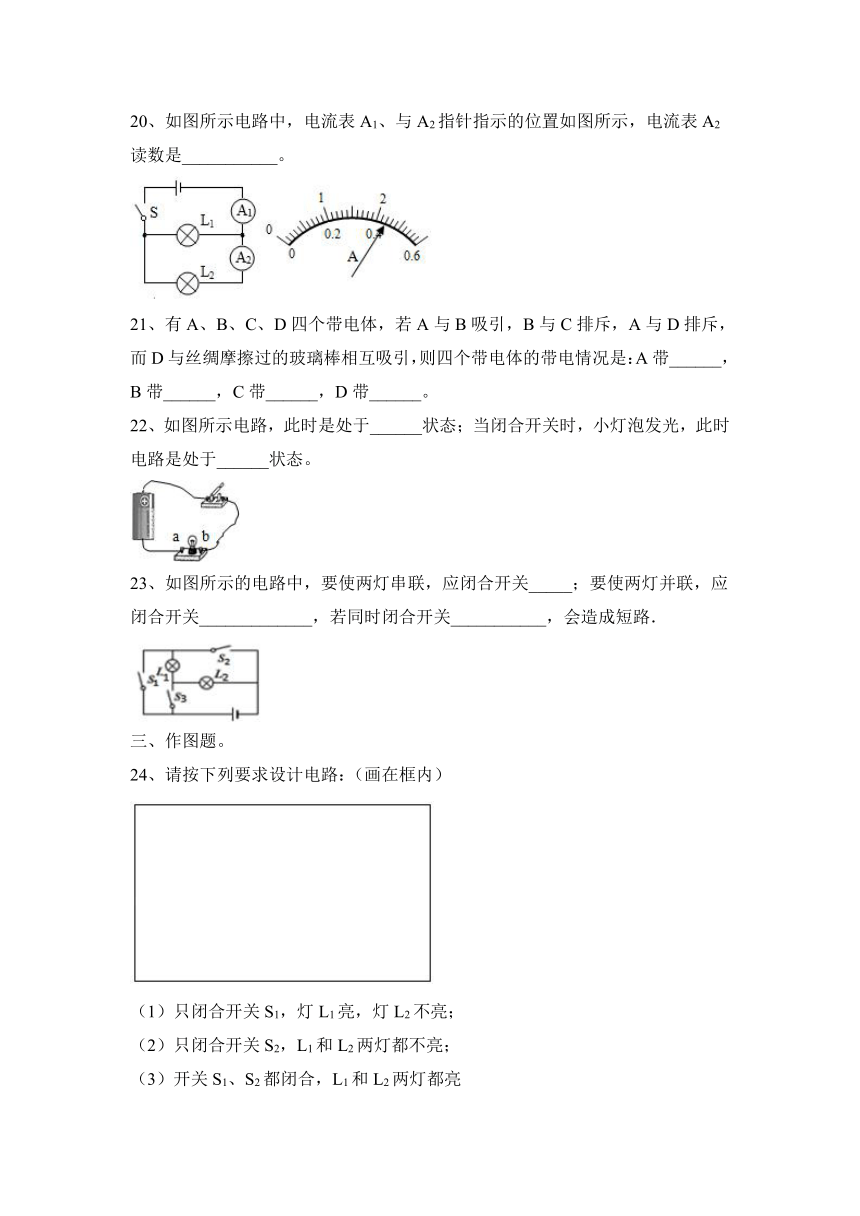

20、如图所示电路中，电流表A1、与A2指针指示的位置如图所示，电流表A2读数是___________。
21、有A、B、C、D四个带电体，若A与B吸引，B与C排斥，A与D排斥，而D与丝绸摩擦过的玻璃棒相互吸引，则四个带电体的带电情况是：A带______，B带______，C带______，D带______。
22、如图所示电路，此时是处于______状态；当闭合开关时，小灯泡发光，此时电路是处于______状态。
23、如图所示的电路中，要使两灯串联，应闭合开关_____；要使两灯并联，应闭合开关_____________，若同时闭合开关___________，会造成短路．
三、作图题。
24、请按下列要求设计电路：（画在框内）
（1）只闭合开关S1，灯L1亮，灯L2不亮；
（2）只闭合开关S2，L1和L2两灯都不亮；
（3）开关S1、S2都闭合，L1和L2两灯都亮
四、实验题。
25、物理课上，老师给同学们出示了一个有盖的木盒，盒盖上可看到两只灯泡和一只开关 （电源、导线的连接情况隐藏在盒内），如图所示。小组讨论判断L1、L2两小灯泡是如何连接的方案如下。
第一小组方案是：若闭合开关，两只小灯泡都亮，断开开关，两灯泡又都熄灭。则L1、L2是串联。
第二小组方案是：拧下一只小灯泡，闭合开关，若另一只小灯泡不发光，则L1、L2是串联；若另一只小灯泡发光，则L1、L2是并联。
（1）请你任选择一个小组方案进行评价：选择第　 　小组，方案是　 　（正确/错误），判断的依据是　 　；
（2）经过检验，这两只灯泡确实是串联的，在老师闭合开关的时候，细心的同学发现灯L1比L2亮些。她认为这是因为L1比L2更靠近电源正极的缘故。在不增加其它器材的条件下，请你通过实验证实该同学的判断是错误的。你的做法是　 　。
26、为了探究并联电路的电流规律，小薇设计了如图所示的电路进行实验。
（1）在连接电路时，开关应处于______状态。
（2）小薇先将电流表接在L1所在的支路上，闭合开关后，看到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是：______ 。
（3）排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图中（1）、（2）、（3）所示，可读出：I1=0.5A，I2=______A，I=______A.
（4）为了验证以上并联电路电流规律的普遍性，小薇可以采用的方法是：______。
（5）小敏连接了如图的实物连接图，此时，电流表测的是______（选填“L1”、“L2”或“干路”）的电流，若要测灯L2的电流，请你在图上只改动一根导线，完成电路的连接。（在需改动的导线上打“×”，再画出重新连接后的导线）
五、计算类综合题。
27、如图甲所示，当开关S1闭合，S2和S3都断开时，电流表A1的示数如图乙所示，求：
(1)电流表A2和A3的示数。
(2)当开关S2和S3闭合，S1断开时，电流表A3和A2的示数分别为0.7 A和0.3 A，电流表A1的示数。
(3)若将S1、S2和S3同时闭合会发生什么现象？
2022—2023学年物理人教九年级全一册第15章 电流和电路 自测习题有答案
人教九全第15章 电流和电路
一、选择题。
1、小明同学在使用电流表测量电流时，将电流表分别接入两个小灯泡串联电路的A、B、C三点（如图所示）。闭合开关，测得A、B、C三点的电流关系是（ ）
A．IA=IB=IC B．IC＞IB＞IA＞0
C．IA＞IB＞IC＞0 D．IC＞IB＞IA=0
【答案】A
2、如图所示为路口交通指示灯的示意图.指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为，据你对交通指示灯的了解可以推断 （ ）
A. 红灯、黄灯、绿灯是串联的 B. 红灯、黄灯、绿灯是并联的
C. 红灯与黄灯并联后再与绿灯串联 D. 绿灯与黄灯并联后再与红灯串联
【答案】B
3、如图所示为部分电路结构，若用一根导线在、、、四个接线柱之间连接，则下列详解正确的是（ ）
A．若与，与连接，则只有发光
B．若与，与连接，则只有发光
C．若与，与连接，则、并联
D．若与，与连接，则、串联
【答案】A
4、如图所示，当开关闭合时，灯、均不亮．小明将电流表并接在灯，两端时，灯亮不亮，电流表有示数；将电流表并接在灯两端时，两灯均不亮，电流表无示数，则故障可能是（ ）
A．灯开路 B．灯短路 C．灯开路 D．灯短路
【答案】A
5、两个灯串联在电路中，其中一只灯亮，另一只灯比较暗，则通过两者的电流
A．亮的电流大 B．暗的电流大 C．两者电流相同 D．无法比较
【答案】C
6、在原子中，带负电的粒子是（ ）
A．电子 B.质子 C．中子 D．核子
【答案】A
7、下列各组电路元件中,都属于用电器的是( )
A.电灯、导线、开关 B.电灯、电铃、电动机
C.导线、灯座、电铃 D.开关、电视机、电烙铁
【答案】B
8、如图所示的电路，闭合开关S后，会产生的现象是（ ）
A．灯L1、L2都亮 B．灯L2亮，L1不亮
C．电源被烧坏 D．两灯全烧坏
【答案】C
9、某同学用电流表测一段电路中的电流，当选用0～0.6 A量程时，测得的电流值为0.18 A；当选用0～3 A量程时，测得的电流值为0.2 A，那么从测量精确的角度考虑，你认为该电路中电流的大小应取（ ）
A．0.2 A B．0.19 A C．0.18 A D．无法确定
【答案】C
10、将L1、L2、L3三盏灯串联在电路中，发现L1最暗，L2较亮，发现L3最亮，则通过三盏灯的电流（ ）
A．I1＞I2＞I3 B．I1=I2=I3 C．I1＜I2＜I3 D．无法判断
【答案】B
11、如图甲所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间，金属棒中（ ）
A．电流方向由A到B B．电流方向由B到A
C．有电流但方向无法确定 D．始终无电流
【答案】B
12、图所示电路,当开关S1、S2都闭合时,下列说法正确的是( )
A.只有L1发光 B.只有L2发光
C.L1、L2都发光 D.L1、L2都不发光
【答案】A
13、将两只灯泡分别接在甲、乙两个电路中，比较串、并联电路的特点．以下实验现象不可能的是（ ）
A．在甲电路中，当L1和L2都发光时，取下L1后，L2会熄灭
B．在甲电路中，将电池的正、负两极调换，开关闭合后，L1和L2仍亮
C．在乙电路中，当L1和L2都发光时，取下L1后，L2不会熄灭
D．在乙电路中，将电池的正、负极调换，开关闭合后，只有一只灯泡亮
【答案】D
14、如图所示，在用电流表测量通过小灯泡的电流时，闭合开关S，发现小灯泡不亮，电流表的指针迅速偏转并超过了最大刻度。产生这种现象的原因可能是（ ）
A．电源损坏了 B．小灯泡的灯丝烧断了
C．小灯泡被短路了 D．接开关的两根导线接到了一起
【答案】C
15、把两个小灯串联后接入电路中，发现两个小灯的亮暗程度不同，经测量通过较暗电灯的电流是0.4 A，那么通过较亮电灯的电流将（ ）
A．大于0.4 A B．小于0.4 A C．等于0.4 A D．无法确定
【答案】C
二、填空题。
16、打扫房间时，小刚用干绸布擦穿衣镜，发现擦过的镜面很容易粘上细小绒毛，这是因为擦过的镜面因 而带了电，带电体有 的性质，所以绒毛被吸在镜面上。
【答案】摩擦 吸引轻小物体
17、电路中有持续电流的条件：一要有_______；二是电路是________。
【答案】电源 通路
18、在图中要连接一个两盏灯的并联电路，小聪想用开关S控制两盏灯，应将线端M接在图中______点；小丽想用开关S只控制灯L2，则应将线端M接在图中______点。
【答案】B A
19、如图所示，在电路中要使电灯L1和L2并联，应闭合开关_________．为了防止电路出现短路，不能同时闭合开关__________．
【答案】S1 、S3 S2、S3
20、如图所示电路中，电流表A1、与A2指针指示的位置如图所示，电流表A2读数是___________。
【答案】0.44A
21、有A、B、C、D四个带电体，若A与B吸引，B与C排斥，A与D排斥，而D与丝绸摩擦过的玻璃棒相互吸引，则四个带电体的带电情况是：A带______，B带______，C带______，D带______。
【答案】负电 正电 正电 负电
22、如图所示电路，此时是处于______状态；当闭合开关时，小灯泡发光，此时电路是处于______状态。
【答案】开路 通路
23、如图所示的电路中，要使两灯串联，应闭合开关_____；要使两灯并联，应闭合开关_____________，若同时闭合开关___________，会造成短路．
【答案】S1 S2 S3 S1 S2
三、作图题。
24、请按下列要求设计电路：（画在框内）
（1）只闭合开关S1，灯L1亮，灯L2不亮；
（2）只闭合开关S2，L1和L2两灯都不亮；
（3）开关S1、S2都闭合，L1和L2两灯都亮
【答案】如下图所示：
四、实验题。
25、物理课上，老师给同学们出示了一个有盖的木盒，盒盖上可看到两只灯泡和一只开关 （电源、导线的连接情况隐藏在盒内），如图所示。小组讨论判断L1、L2两小灯泡是如何连接的方案如下。
第一小组方案是：若闭合开关，两只小灯泡都亮，断开开关，两灯泡又都熄灭。则L1、L2是串联。
第二小组方案是：拧下一只小灯泡，闭合开关，若另一只小灯泡不发光，则L1、L2是串联；若另一只小灯泡发光，则L1、L2是并联。
（1）请你任选择一个小组方案进行评价：选择第　 　小组，方案是　 　（正确/错误），判断的依据是　 　；
（2）经过检验，这两只灯泡确实是串联的，在老师闭合开关的时候，细心的同学发现灯L1比L2亮些。她认为这是因为L1比L2更靠近电源正极的缘故。在不增加其它器材的条件下，请你通过实验证实该同学的判断是错误的。你的做法是　 　。
【答案】（1）一（二）；错误（正确）；开关在干路上，同样可以看到闭合开关时，两只小灯泡都亮了，断开开关，两灯泡又熄灭的现象（串联电路各用电器互相影响，并联电路各用电器互不影响）；
（2）错误；将两只灯光交换位置，再比较亮度。
26、为了探究并联电路的电流规律，小薇设计了如图所示的电路进行实验。
（1）在连接电路时，开关应处于______状态。
（2）小薇先将电流表接在L1所在的支路上，闭合开关后，看到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是：______ 。
（3）排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图中（1）、（2）、（3）所示，可读出：I1=0.5A，I2=______A，I=______A.
（4）为了验证以上并联电路电流规律的普遍性，小薇可以采用的方法是：______。
（5）小敏连接了如图的实物连接图，此时，电流表测的是______（选填“L1”、“L2”或“干路”）的电流，若要测灯L2的电流，请你在图上只改动一根导线，完成电路的连接。（在需改动的导线上打“×”，再画出重新连接后的导线）
【答案】断开 L1或电流表断路 0.52 1
换用不同规格的灯泡重复实验 干路
五、计算类综合题。
27、如图甲所示，当开关S1闭合，S2和S3都断开时，电流表A1的示数如图乙所示，求：
(1)电流表A2和A3的示数。
(2)当开关S2和S3闭合，S1断开时，电流表A3和A2的示数分别为0.7 A和0.3 A，电流表A1的示数。
(3)若将S1、S2和S3同时闭合会发生什么现象？
【答案】（1）0.1 A；0 A； （2）0.4 A； 发生电源短路，电源将被烧坏。
【详解】(1)根据电路图可知，当S1闭合、S2和S3都断开时，L1、L2串联，电流表A1和A2都测量电路中的电流，电流表A1的示数如图乙所示，该电流表选用小量程，分度值为0.02 A，则A1的示数为0.1 A，因串联电路中电流处处相等，故电流表A1和A2的示数相等，都等于0.1 A；电流表A3处于断路状态，因此其示数为0 A；
(2)当S2和S3闭合、S1断开时，两灯并联，电流表A3测干路电流，A1、A2分别测L2和L1支路的电流，
因并联电路中干路电流等于各支路电流之和，
所以当S2和S3闭合、S1断开时，
电流表A1的示数：IA1＝IA3－IA2＝0.7 A－0.3 A＝0.4 A；
(3)当S1、S2和S3同时闭合时，电流从电源正极流出，直接从S3、S1回到电源负极，故发生电源短路，电源将被烧坏。
