第十五章　电流和电路
第4节　电流的测量
电力机车和手机工作时的电流有什么不同？
电机车的电流强
手机的电流弱
电流看不见、摸不着，怎样认识它呢？我们都知道，从水龙头中流出的水流有大小之分，同样电路中的电流也有强弱之分，本节我们就来研究电流的强弱。

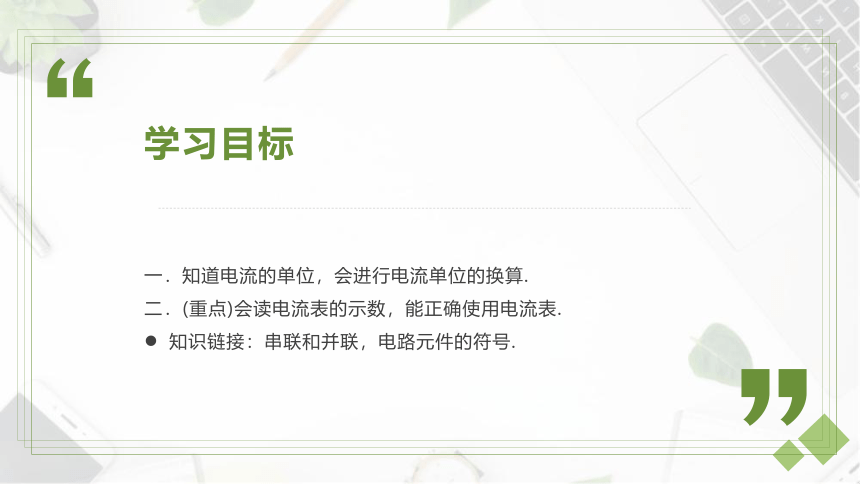

学习目标
知道电流的单位，会进行电流单位的换算.
(重点)会读电流表的示数，能正确使用电流表.
知识链接：串联和并联，电路元件的符号.

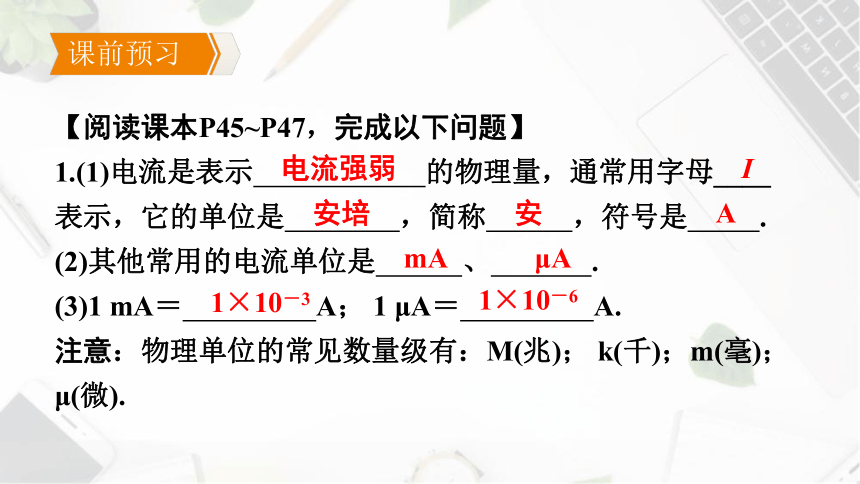

【阅读课本P45~P47，完成以下问题】
1.(1)电流是表示　 　的物理量，通常用字母____
表示，它的单位是　 　，简称　 　，符号是　 　.
(2)其他常用的电流单位是　 　、　 　.
(3)1 mA＝　 　A； 1 μA＝　 　A.
注意：物理单位的常见数量级有：M(兆)； k(千)；m(毫)；μ(微).
　1×10－6　
　1×10－3　
　μA　
　mA　
　A　
　安　
　安培　
　I　
　电流强弱　
课前预习
2.不同的用电器工作时，电流的大小一般不同.
(1)家庭节能灯的电流约0.1 A，等于　 　mA；
(2)半导体收音机电源的电流约50 mA，等于　 　A；
(3)计算器中电源的电流约100 μA，等于　 　A；
(4)家用电冰箱的电流约1 A，等于　 　μA.
　1×106　
　1×10－4　
　0.05　
　100　
安培（1775-1836）
安培是法国的科学家，他在物理、化学、数学等方面都有很深的造诣，安培在电学方面的研究成果尤为突出，被后人称为“电学中的牛顿”，为了纪念他，物理学中用安培作为电流的单位。
知识点一　电流的测量
1.测量电流的仪表是　 　，电路图的符号是 　 .
2.电流表一般有三个接线柱，把“－”和“0.6”
连入，则量程为　 　，每一小格表示
　 　A，如图，此时电流表的读数是
　 　A；如果选用“－”和“3”两个接线
柱时， 它的量程是　 　A，每一小格表示
　 　A，如图，此时电流表的读数是　 　A.
　2.3　
　0.1　
　0~3　
　0.46　
　0.02　
　0~0.6 A　
　
　电流表　
课堂导学

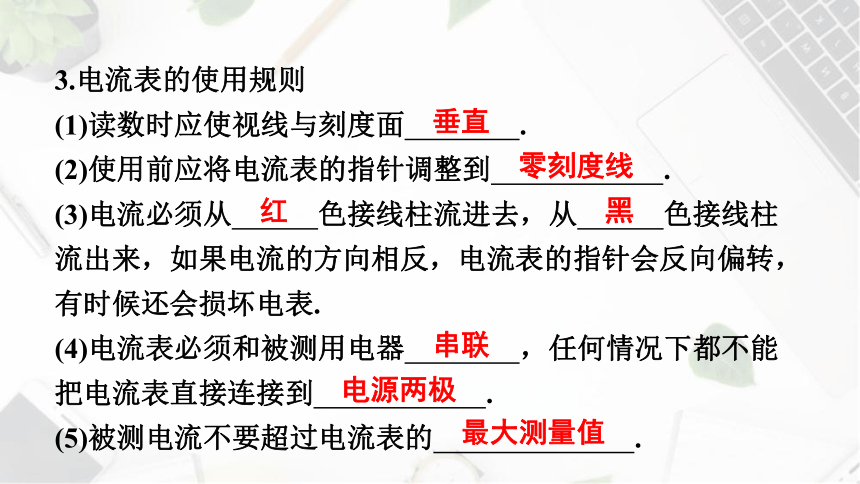

3.电流表的使用规则
(1)读数时应使视线与刻度面　 　.
(2)使用前应将电流表的指针调整到　 　.
(3)电流必须从　 　色接线柱流进去，从　 　色接线柱流出来，如果电流的方向相反，电流表的指针会反向偏转，有时候还会损坏电表.
(4)电流表必须和被测用电器　 　，任何情况下都不能把电流表直接连接到　 　.
(5)被测电流不要超过电流表的　 　.
　最大测量值　
　电源两极　
　串联　
　黑　
　红　
　零刻度线　
　垂直　

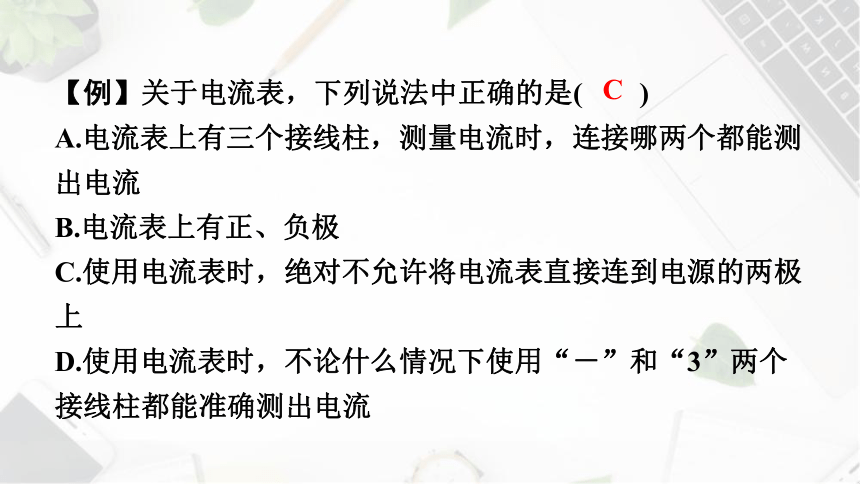

【例】关于电流表，下列说法中正确的是( )
A.电流表上有三个接线柱，测量电流时，连接哪两个都能测出电流
B.电流表上有正、负极
C.使用电流表时，绝对不允许将电流表直接连到电源的两极上
D.使用电流表时，不论什么情况下使用“－”和“3”两个接线柱都能准确测出电流
C

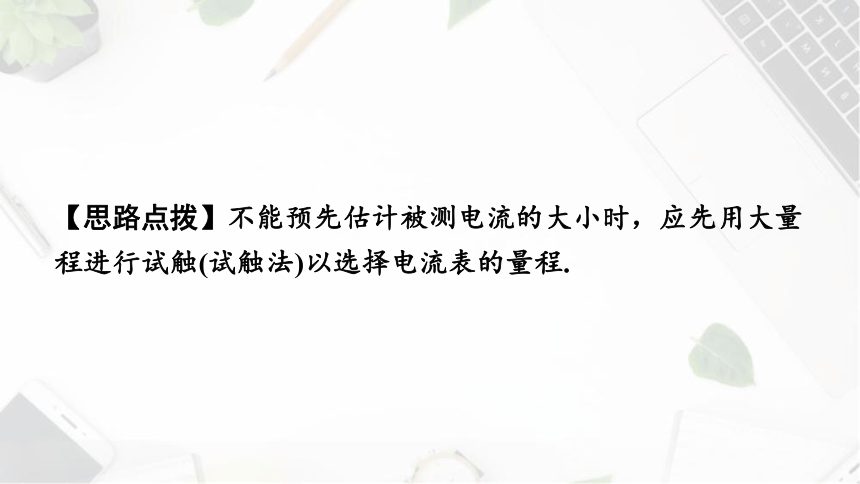

【思路点拨】不能预先估计被测电流的大小时，应先用大量程进行试触(试触法)以选择电流表的量程.

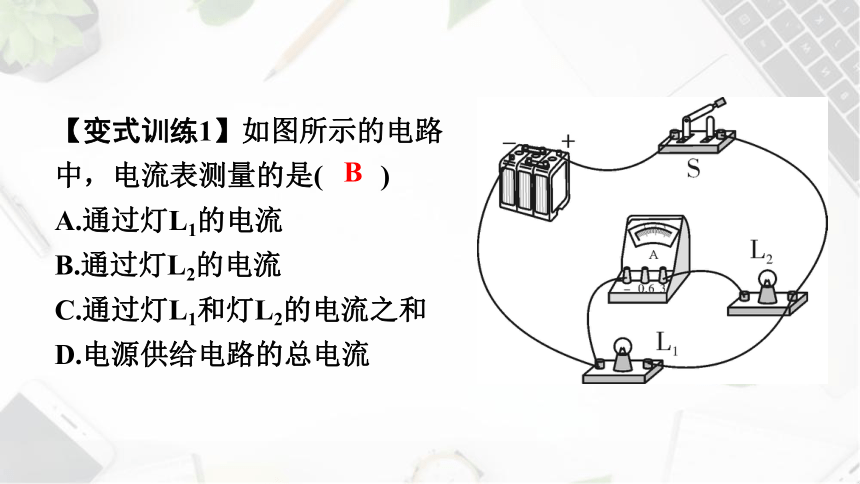

【变式训练1】如图所示的电路中，电流表测量的是( )
A.通过灯L1的电流
B.通过灯L2的电流
C.通过灯L1和灯L2的电流之和
D.电源供给电路的总电流
B
【变式训练2】按照图乙所示的电路图，以笔画线代替导线，完成图甲的电路连接.　
如图所示：
答案图
认识电流表
刻度盘
数值单位
指针
调零螺母
正接线柱
负接线柱
量程为0～0.6 A
量程为0～3 A
电路符号：
A
+
－
作用：测量电流的仪器。
知识点二　电流表的使用
按照图甲所示的电路图连接电路，记下电流表的示数；
按照图乙所示，改变电流表的位置，记下电流表的示数；
比较电流表两次示数是否有变化 　 　.
　没有变化　

电流表的连接
量 程
0~3A
0~0.6A
0.1A
0.02A
三观察
调零
零刻线
分度值
连接前
调零螺母

电流表的连接
连接时：
三要一不要
I 流经电流表和灯泡
灯泡不亮，被短接
电流表在电路中相当于一根导线
1.必须将电流表和被测的用电器串联

电流表的连接
连接时：
三要一不要
2.必须让电流从正接线柱流入，从负接线柱流出。

电流表的连接
连接时：
三要一不要
3.必须正确选择电流表的量程。
为避免电流过大损坏电流表，在不能事先估计电流的情况下，可以先闭合开关然后迅速断开，看看在开关闭合的瞬间指针的偏转是否在最大测量值之内。
①被测电流不要超出电流表的量程（试触法）

电流表的连接
连接时：
三要一不要
3.必须正确选择电流表的量程。
②在不超过量程的情况下，应选用小量程测电流，因为小量程分度值小，精度高。
1.如图所示，电流表的读数是　 　A.
　0.32　
随堂检测
2.如图所示，电流表的示数是　 　A.
　2.5　
3.日光灯的电流大小为I1＝150 mA，电冰箱的电流约为I2＝0.8 A，计算器中电源的电流为I3＝100 μA，则电流由小到大的排列顺序为：
　 　＜　 　＜　 　.
　I2　
　I1　
　I3　
4.现在要用电流表来测量电灯L1中的电流，下图中接法正确的是( )
D
5.小明想测量干路电流，连接的电路如图所示，检查电路发现只有一根导线接错了.请在错的导线上打上“×”，并改正.　
如图所示：
答案图
6.按照图甲所示的电路图，用笔画线代替导线，完成图乙的电路连接.　
如图所示：
答案图
电流
定义：
电流的强弱
表示电流强弱的物理量，用I表示。
安培，简称安，用A表示
单位：
电流的测量
国际：
常用：
毫安（mA）和微安（μA ）
单位换算：相临单位间都是1000进率
电流表的连接
电流表的读数
认识电流表
电流正入负出
串联在电路中
不超量程
不能与电源直接相连
【基础概念易错辨析】
1.使用电流表测量电流时，不用“校零”.( )
2.电路电流无法预估时，用试触方法选定合适量程.( )
3.使用电流表测量电流时，电流表需并联在被测电路中.
( )
4.电冰箱正常工作时电流约为5 A.( )
×
×
√
×
易错辨析
【重难易错】如图所示，灯泡L1、L2的连接方式以及电流表所测电流的说法中，正确的是( )
A.串联，测L2 中的电流
B.并联，测L1中的电流　
C.串联，测L1 中的电流　
D.并联，测L2中的电流
【错因分析】不能对串、并联电路连接方式以及电流表测量对象做出准确的判断.
D
