第十三章《探究简单电路》单元检测题

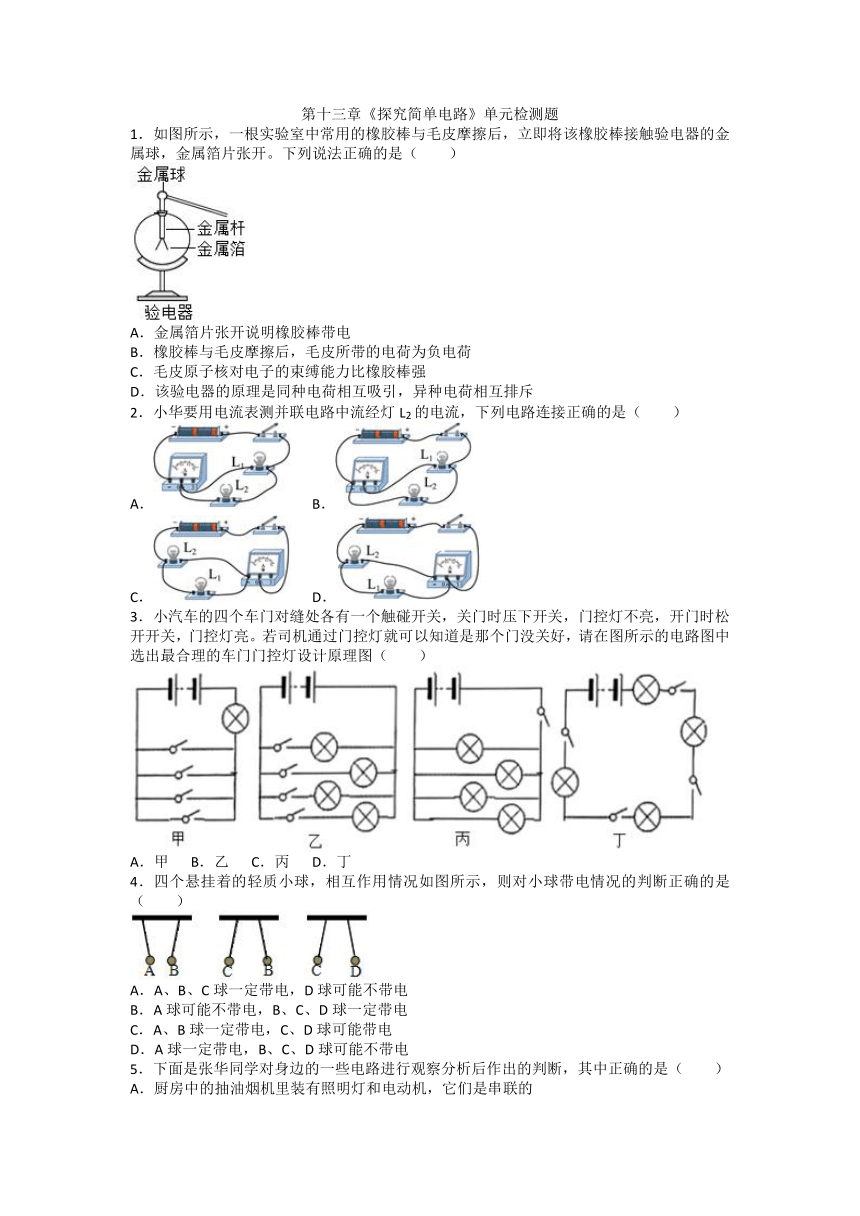

1．如图所示，一根实验室中常用的橡胶棒与毛皮摩擦后，立即将该橡胶棒接触验电器的金属球，金属箔片张开。下列说法正确的是（　　）
A．金属箔片张开说明橡胶棒带电
B．橡胶棒与毛皮摩擦后，毛皮所带的电荷为负电荷
C．毛皮原子核对电子的束缚能力比橡胶棒强
D．该验电器的原理是同种电荷相互吸引，异种电荷相互排斥
2．小华要用电流表测并联电路中流经灯L2的电流，下列电路连接正确的是（　　）
A． B．
C． D．
3．小汽车的四个车门对缝处各有一个触碰开关，关门时压下开关，门控灯不亮，开门时松开开关，门控灯亮。若司机通过门控灯就可以知道是那个门没关好，请在图所示的电路图中选出最合理的车门门控灯设计原理图（　　）
A．甲 B．乙 C．丙 D．丁
4．四个悬挂着的轻质小球，相互作用情况如图所示，则对小球带电情况的判断正确的是（　　）
A．A、B、C球一定带电，D球可能不带电
B．A球可能不带电，B、C、D球一定带电
C．A、B球一定带电，C、D球可能带电
D．A球一定带电，B、C、D球可能不带电

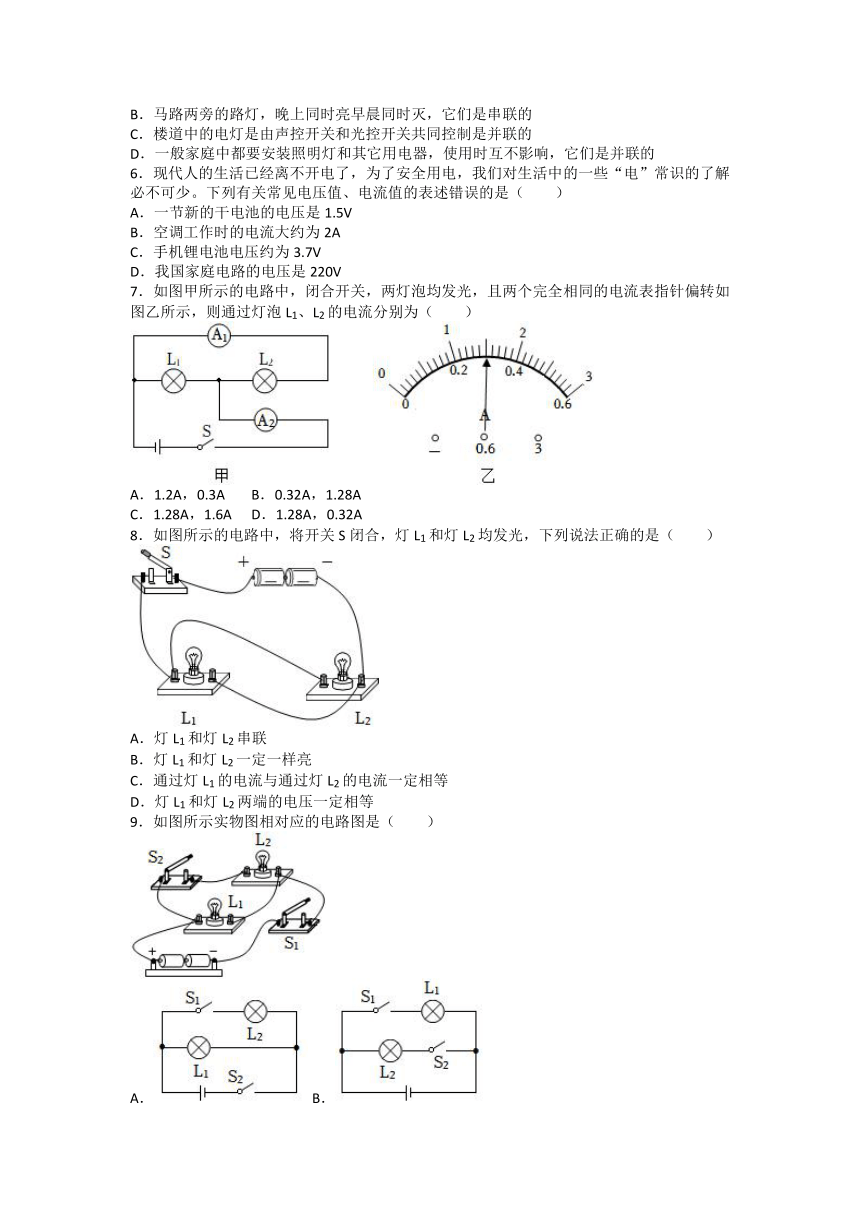

5．下面是张华同学对身边的一些电路进行观察分析后作出的判断，其中正确的是（　　）
A．厨房中的抽油烟机里装有照明灯和电动机，它们是串联的
B．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的
C．楼道中的电灯是由声控开关和光控开关共同控制是并联的
D．一般家庭中都要安装照明灯和其它用电器，使用时互不影响，它们是并联的
6．现代人的生活已经离不开电了，为了安全用电，我们对生活中的一些“电”常识的了解必不可少。下列有关常见电压值、电流值的表述错误的是（　　）
A．一节新的干电池的电压是1.5V
B．空调工作时的电流大约为2A
C．手机锂电池电压约为3.7V
D．我国家庭电路的电压是220V
7．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转如图乙所示，则通过灯泡L1、L2的电流分别为（　　）
A．1.2A，0.3A B．0.32A，1.28A
C．1.28A，1.6A D．1.28A，0.32A
8．如图所示的电路中，将开关S闭合，灯L1和灯L2均发光，下列说法正确的是（　　）
A．灯L1和灯L2串联
B．灯L1和灯L2一定一样亮
C．通过灯L1的电流与通过灯L2的电流一定相等
D．灯L1和灯L2两端的电压一定相等
9．如图所示实物图相对应的电路图是（　　）
A． B．
C． D．

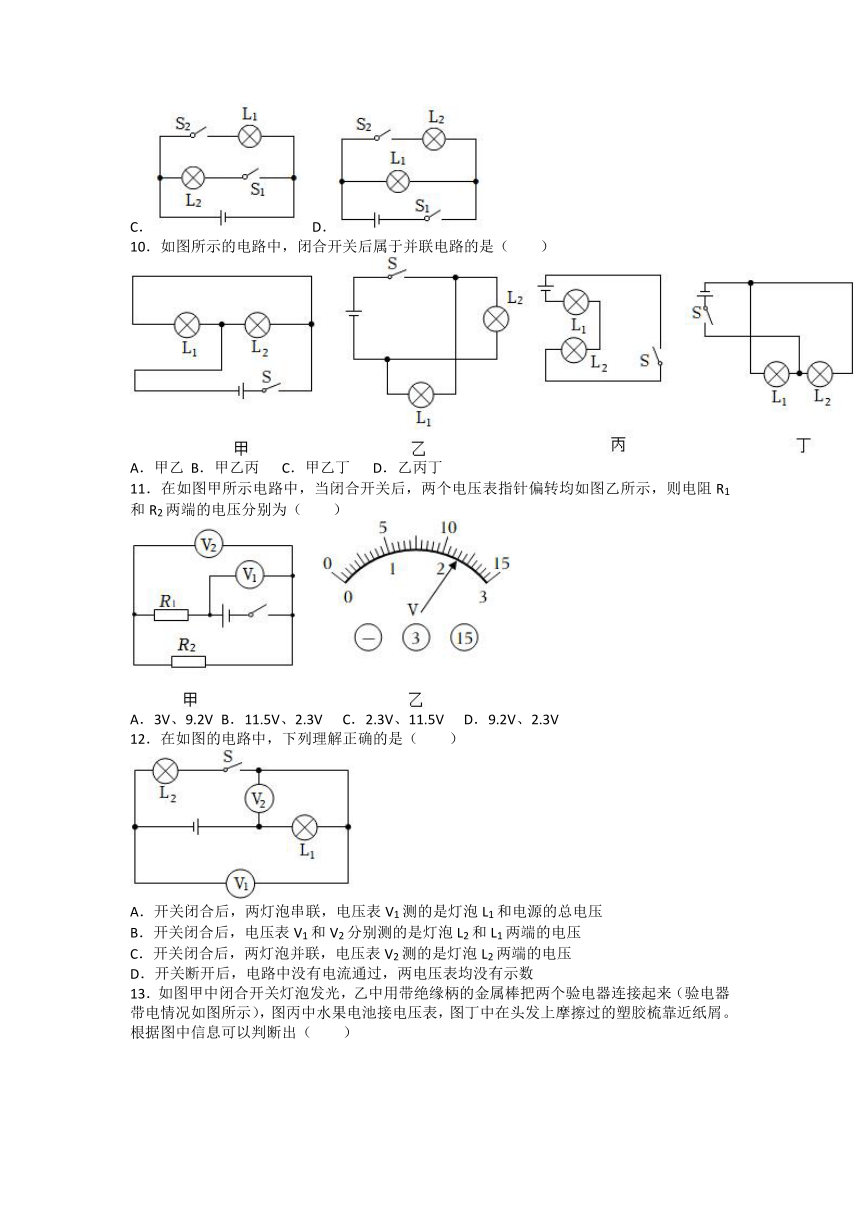

10．如图所示的电路中，闭合开关后属于并联电路的是（　　）
A．甲乙 B．甲乙丙 C．甲乙丁 D．乙丙丁
11．在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电阻R1和R2两端的电压分别为（　　）
A．3V、9.2V B．11.5V、2.3V C．2.3V、11.5V D．9.2V、2.3V
12．在如图的电路中，下列理解正确的是（　　）
A．开关闭合后，两灯泡串联，电压表V1测的是灯泡L1和电源的总电压
B．开关闭合后，电压表V1和V2分别测的是灯泡L2和L1两端的电压
C．开关闭合后，两灯泡并联，电压表V2测的是灯泡L2两端的电压
D．开关断开后，电路中没有电流通过，两电压表均没有示数

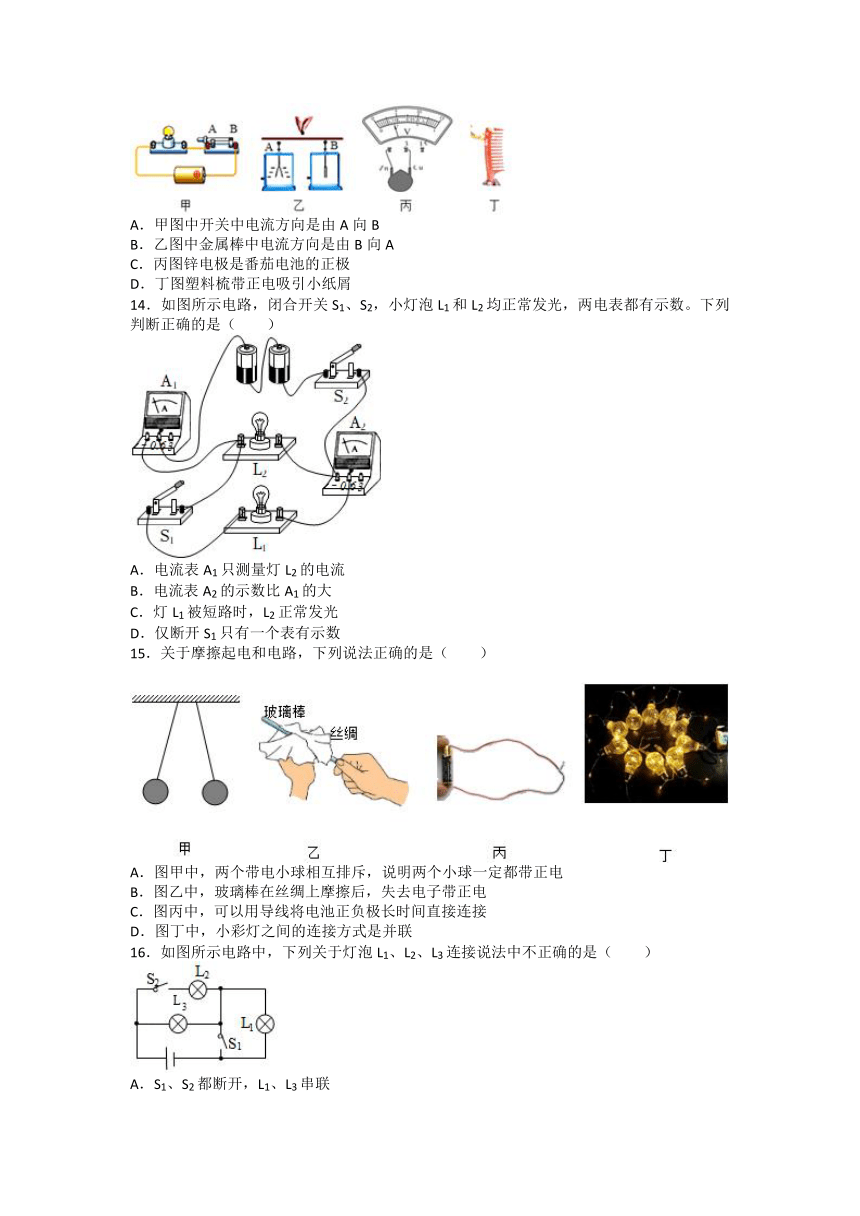

13．如图甲中闭合开关灯泡发光，乙中用带绝缘柄的金属棒把两个验电器连接起来（验电器带电情况如图所示），图丙中水果电池接电压表，图丁中在头发上摩擦过的塑胶梳靠近纸屑。根据图中信息可以判断出（　　）
A．甲图中开关中电流方向是由A向B
B．乙图中金属棒中电流方向是由B向A
C．丙图锌电极是番茄电池的正极
D．丁图塑料梳带正电吸引小纸屑
14．如图所示电路，闭合开关S1、S2，小灯泡L1和L2均正常发光，两电表都有示数。下列判断正确的是（　　）
A．电流表A1只测量灯L2的电流
B．电流表A2的示数比A1的大
C．灯L1被短路时，L2正常发光
D．仅断开S1只有一个表有示数
15．关于摩擦起电和电路，下列说法正确的是（　　）
　
A．图甲中，两个带电小球相互排斥，说明两个小球一定都带正电
B．图乙中，玻璃棒在丝绸上摩擦后，失去电子带正电
C．图丙中，可以用导线将电池正负极长时间直接连接
D．图丁中，小彩灯之间的连接方式是并联
16．如图所示电路中，下列关于灯泡L1、L2、L3连接说法中不正确的是（　　）
A．S1、S2都断开，L1、L3串联
B．S1、S2都闭合，L2、L3并联
C．S1闭合，S2断开，L1、L3串联
D．S1断开，S2闭合，L1、L2、L3都能发光
17．要测量电路中通过某个元件的电流，必须把电流表与这个元件 　 　联起来，如图所示电路，电流表A1测量的是通过灯 　 　的电流。如果A1、A2的示数分别是0.1A、0.5A，则通过灯L2的电流大小为 　 　A。
18．如图是一个常见的充电宝，当正在给充电宝充电时，该充电宝相当于电路中的 　 　；当充电宝正在给手机电池充电时，该充电宝相当于电路中的 　 　。
19．汽车在转向前，司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时亮，同时熄灭，但其中一个损坏时，另一个仍能正常工作，则这两转向灯为 　 　联，转向横杆相当于电路中的 　 　；干毛巾刚擦完车玻璃，很容易吸附灰尘，是因为发生了 　 　现象，同时说明带电体有 　 　的性质。
20．如图所示，把铜片、铁片插入一个苹果，就制成了一个水果电池，从图中可以看出 　 　片是水果电池的正极；该水果电池的电压是 　 　V。
21．小明探究并联电路电流的规律，如图甲是实验电路图（实验中电流表完好）。
（1）在连接电路时，若他刚接好最后一根导线，电流表的指针就发生了偏转，由此可知在连接电路时，他忘了 　 　；图乙是他测量电流时连接的实验电路，此时电流表测量的是 　 　（选填“A”、“B”或“C”）处的电流。
（2）请在图乙中移动一根导线，使移动后电流表测量A处的电流。在移动的导线上画“×”，并用笔画线代替导线连接正确的电路。
（3）如表是他在实验中用两盏规格相同的小灯泡测得的实验数据，由数据小明得出的结论是：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等。请指出小明在探究过程中的不妥之处：　 　。（写出一条即可）
通过灯L1的电流I1/A 通过L2的电流I2/A 干路的电流I/A
0.14 0.14 0.28
22．如图是某同学连接的错误电路，对于这个电路，只需拆除一根导线，就能变成两灯连接的正确电路。
（1）请在要拆除的那根线上打上“×”号，并在方框内画出它的电路图。
（2）更改以后的电路是 　 　（“串联”或“并联”）的。
（3）电路中的电源是 　 　（“干电池”或“蓄电池”），供电时的能量转化方向是 　 　。
23．小明同学对串联电路电压规律进行了探究。
（猜想与假设）
串联电路总电压等于各用电器两端的电压之和。
（设计与进行实验）
（1）按照左图所示的电路图，将如图的实物电路连接完整；
（2）闭合开关，排除故障，用电压表测出L1两端的电压；
（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；
（4）测出AC间的电压，得出结论。
（交流与评估）
（5）①在拆接电路时，开关必须 　 　；
②闭合开关，发现电压表示数为零，则小灯泡的故障可能是 　 　或 　 　；
③小明用上面的方法能否测出L2两端的电压？　 　，为什么？　 　；
④方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：串联电路两端的总电压等于各用电器两端电压之和。此实验在设计方案上存在的不足之处是 　 　，改进方法 　 　。
UAB/V UBC/V UAC/V
1.8 1.2 3.0
24．小明按照图把两小灯泡串联在电路中，闭合开关后发现灯L1较亮，灯L2暗一些。他的解释是：电流从电源正极出发，经过开关S，流过A点、L1、B点、L2再回到电源负极，电流会逐渐减小，所以灯L1较亮，L2较暗。
（1）只利用图1中的实验器材设计一个实验说明小明的解释是错的，请在方框内画出你的设计电路图；
（2）你的同桌提出：还可以用电流表测量A点、B点的电流来证明。他设计了如图2所示电路图，并借了2个相同规格的电流表就直接按图连接电路并开始实验。
（3）你同桌设计的电路图中，哪个元件设计有误？　 　；
（4）改正上述错误，闭合开关，发现其中一个电流表的示数如图所示，出现这个现象的原因是 　 　；
（5）再改正上述错误，闭合开关，发现两个电流表示数有较明显的不同。同桌反映两个电流表均没有故障，量程选择相同且读数过程也没有偏差，那么请你分析一下他实验中出现上述现象可能的原因。 　 　。
第十三章《探究简单电路》单元检测题答案
1．A； 2．D； 3．B； 4．B； 5．D； 6．B； 7．A； 8．D； 9．D； 10．C； 11．D； 12．B； 13．B； 14．D； 15．B； 16．C；
17．串；L1；0.4；
18．用电器；电源；
19．并；开关；摩擦起电；吸引轻小物体；
20．铜；0.6；
21．断开开关；C；实验次数少，结论具有偶然性；
22．串联；干电池；将化学能转化为电能；
23．断开；L2断路；L1短路；不能；电压表的正负接线柱接反了；实验次数少，具有偶然性；换用不同规格的灯泡，进行多次实验；
24．电流表A2；电流表的正负接线柱接反了；电流表使用之前没有调零；
