第十五章过关训练
一、单项选择题（本大题7小题，每小题3分，共21分）

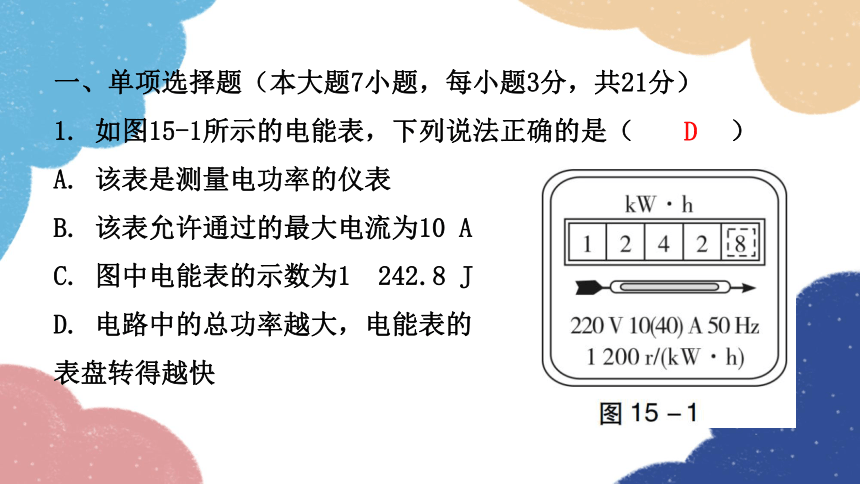

1. 如图15-1所示的电能表，下列说法正确的是（ ）
A. 该表是测量电功率的仪表
B. 该表允许通过的最大电流为10 A
C. 图中电能表的示数为1 242.8 J
D. 电路中的总功率越大，电能表的
表盘转得越快
D

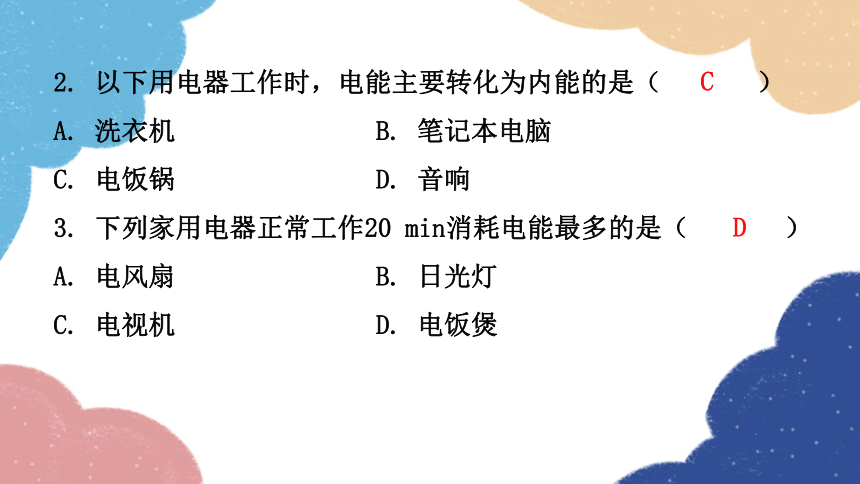

2. 以下用电器工作时，电能主要转化为内能的是（ ）
A. 洗衣机 B. 笔记本电脑
C. 电饭锅 D. 音响
3. 下列家用电器正常工作20 min消耗电能最多的是（ ）
A. 电风扇 B. 日光灯
C. 电视机 D. 电饭煲
C
D

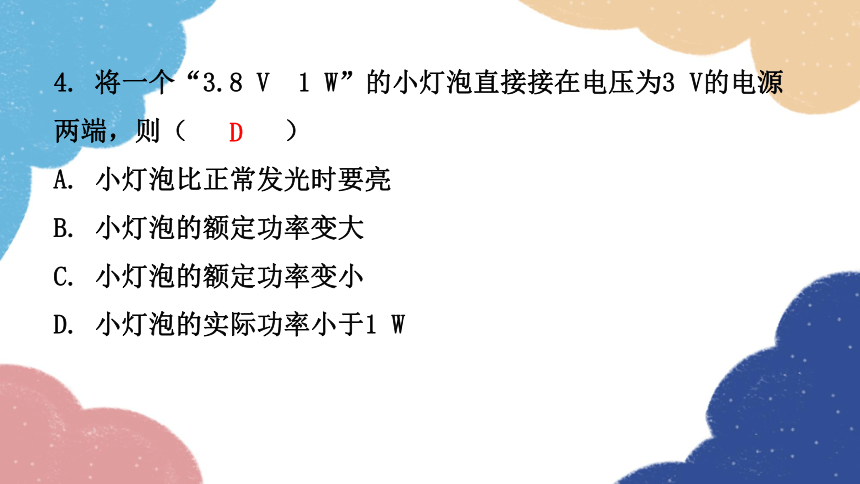

4. 将一个“3.8 V 1 W”的小灯泡直接接在电压为3 V的电源两端，则（ ）
A. 小灯泡比正常发光时要亮
B. 小灯泡的额定功率变大
C. 小灯泡的额定功率变小
D. 小灯泡的实际功率小于1 W
D

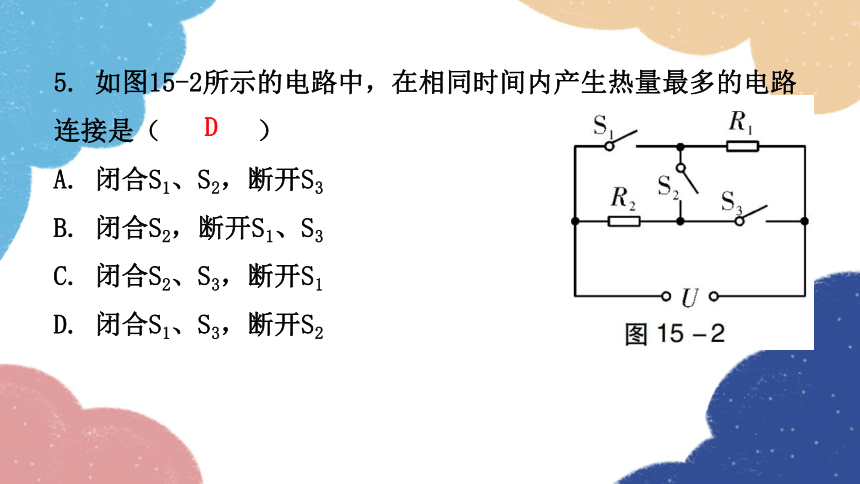

5. 如图15-2所示的电路中，在相同时间内产生热量最多的电路连接是（ ）
A. 闭合S1、S2，断开S3
B. 闭合S2，断开S1、S3
C. 闭合S2、S3，断开S1
D. 闭合S1、S3，断开S2
D

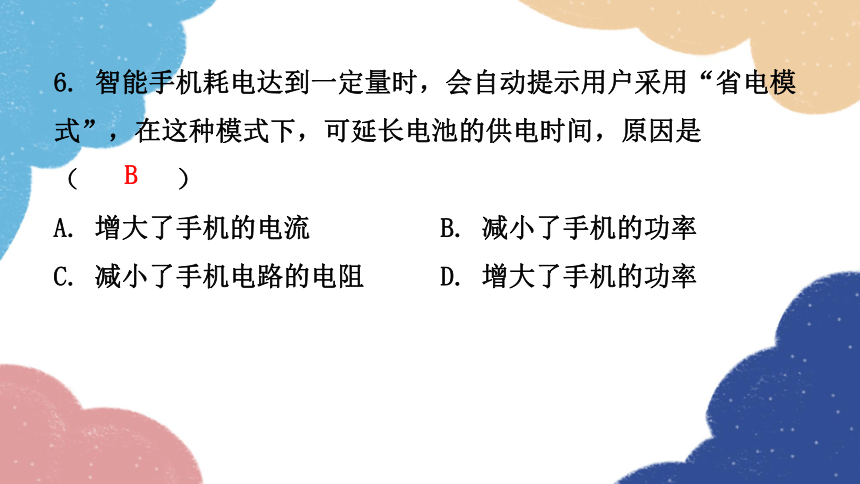

6. 智能手机耗电达到一定量时，会自动提示用户采用“省电模式”，在这种模式下，可延长电池的供电时间，原因是（ ）
A. 增大了手机的电流 B. 减小了手机的功率
C. 减小了手机电路的电阻 D. 增大了手机的功率
B

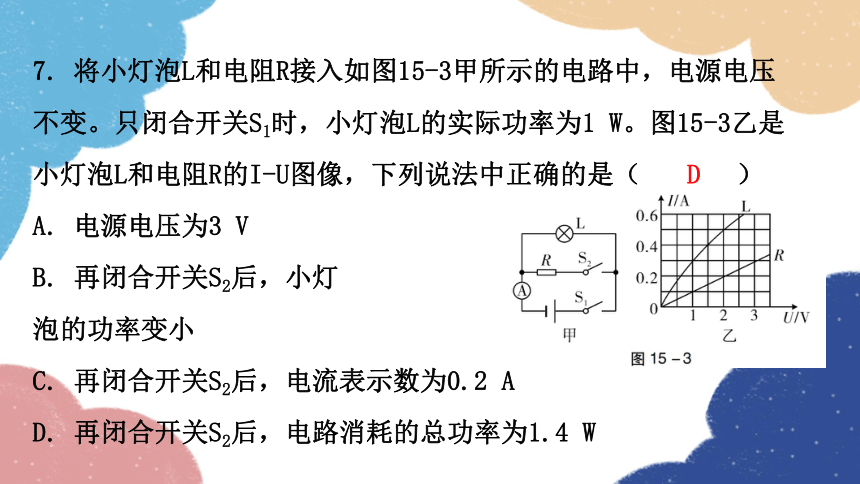

7. 将小灯泡L和电阻R接入如图15-3甲所示的电路中，电源电压不变。只闭合开关S1时，小灯泡L的实际功率为1 W。图15-3乙是小灯泡L和电阻R的I-U图像，下列说法中正确的是（ ）
A. 电源电压为3 V
B. 再闭合开关S2后，小灯
泡的功率变小
C. 再闭合开关S2后，电流表示数为0.2 A
D. 再闭合开关S2后，电路消耗的总功率为1.4 W
D
二、填空题（本大题7小题，每空1分，共21分）

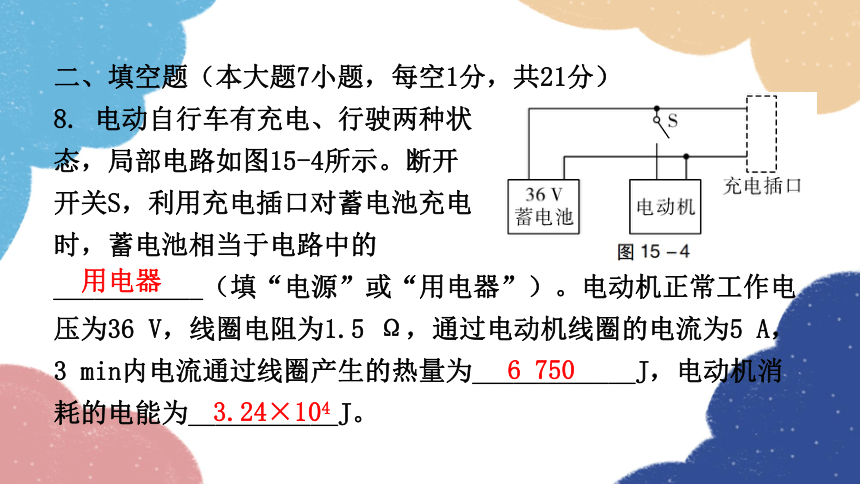

8. 电动自行车有充电、行驶两种状
态，局部电路如图15-4所示。断开
开关S，利用充电插口对蓄电池充电
时，蓄电池相当于电路中的
___________（填“电源”或“用电器”）。电动机正常工作电压为36 V，线圈电阻为1.5 Ω，通过电动机线圈的电流为5 A，3 min内电流通过线圈产生的热量为____________J，电动机消耗的电能为___________J。
用电器
6 750
3.24×104

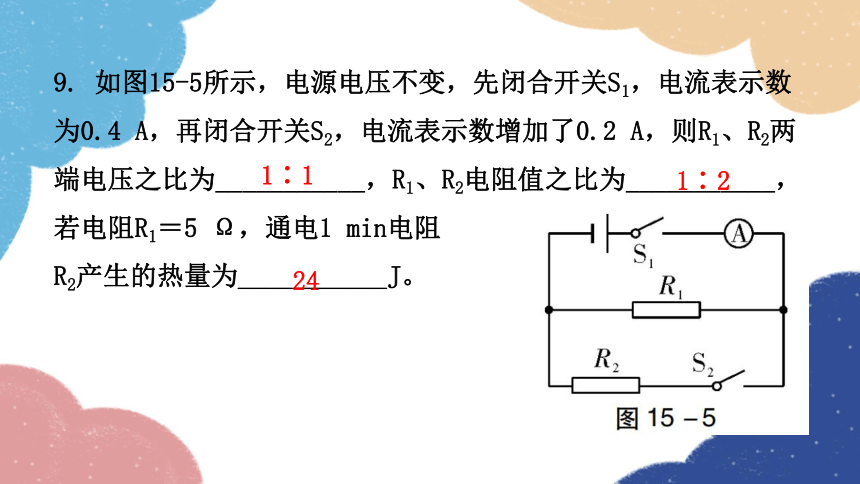

9. 如图15-5所示，电源电压不变，先闭合开关S1，电流表示数为0.4 A，再闭合开关S2，电流表示数增加了0.2 A，则R1、R2两端电压之比为___________，R1、R2电阻值之比为___________，若电阻R1＝5 Ω，通电1 min电阻
R2产生的热量为___________J。
1∶1
1∶2
24

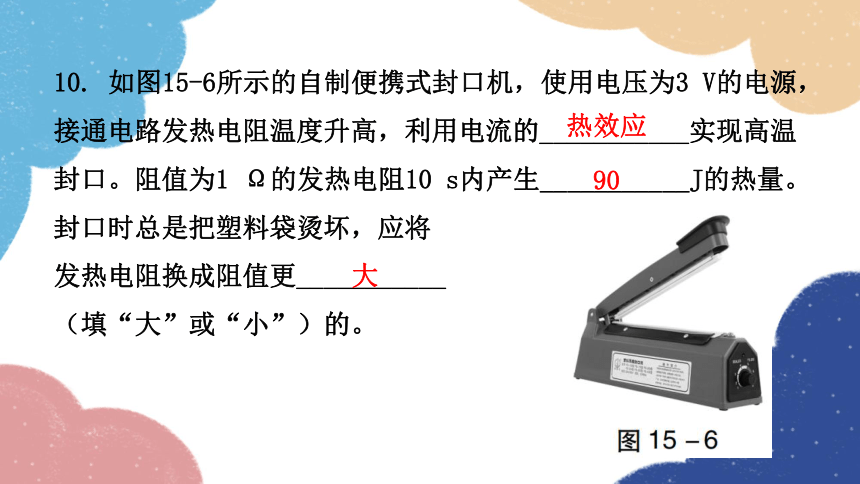

10. 如图15-6所示的自制便携式封口机，使用电压为3 V的电源，接通电路发热电阻温度升高，利用电流的___________实现高温封口。阻值为1 Ω的发热电阻10 s内产生___________J的热量。封口时总是把塑料袋烫坏，应将
发热电阻换成阻值更___________
（填“大”或“小”）的。
热效应
90
大

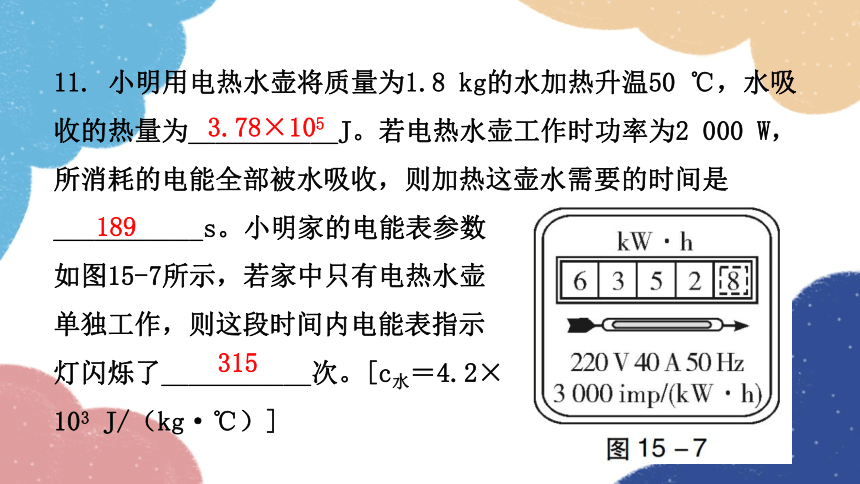

11. 小明用电热水壶将质量为1.8 kg的水加热升温50 ℃，水吸收的热量为___________J。若电热水壶工作时功率为2 000 W，所消耗的电能全部被水吸收，则加热这壶水需要的时间是___________s。小明家的电能表参数
如图15-7所示，若家中只有电热水壶
单独工作，则这段时间内电能表指示
灯闪烁了___________次。[c水＝4.2×
103 J/（kg·℃）]
3.78×105
189
315
12. 已知甲灯标有“6 V 3 W”字样，乙灯的额定电压是3 V。甲、乙两灯的U-I关系如图15-8所示，则乙灯的额定功率是___________W。确保电路安全的前提下，两灯串联使用，电路两端的最大电压是___________V，两灯并联使用，电路最大电流是__________A。
1.8
8
0.9
13. 如图15-9所示的电路中，L1标有“6 V 3 W”字样，L2标有“3 V 3 W”字样，闭合开关后，两灯均发光，此时电路的总电阻R总＝___________Ω，两电压表示数之比U1∶U2＝___________；若将两灯并联后接入3 V电路中，则两灯的实际功率之比P1∶P2＝___________。（不计温度对灯丝电阻的影响）
15
5∶1
1∶4
14. 华为公司推出首款5G折叠屏MateX手机，该款手机采用向外折叠、可弯曲的屏幕，屏幕材料具有的特性是___________；给手机充电是把___________能转化为化学能；手机采用双电池结构，电池总容量高达4 500 mA·h，可以在30 min内快速充电80%，则充电电流为___________A。
柔韧性
电
7.2
三、实验题（本大题2小题，共28分）
15. （14分）某实验兴趣小组想测量标有“2.5 V”字样小灯泡的额定功率，从实验室找来了电源、电流表、电压表、滑动变阻器、开关和导线若干。
（1）如图15-10甲所示为该小组一同学所连的实验电路，闭合开关前发现电路中有一根导线未连接，请把电路连接完整。
如答图15-1所示。
（2）当闭合开关时，发现电流表无示数，灯泡不亮，电压表示数接近电源电压。造成这一现象的原因可能是小灯泡___________。
（3）排除电路故障后闭合开关，移动滑片，
当灯泡正常发光时，电流表示数如图15-10乙
所示，则灯泡的额定功率为___________W。
断路
1.25
（4）同组的小红认为，可以利用图甲的装置多次测量不同电压下灯泡的电阻，并求出平均值，小明认为小红的观点不合理，理由是_________________________________________________
________________________。
小灯泡的电阻随温度的升高而增大，不是一个定值，求平均值没有意义
（5）小红在继续实验时发现电流表突然损坏，于是又找来了一个阻值为R0的定值电阻，设计了如图15-10丙所示的电路，已知电源电压为U且保持不变，也可以测出另一额定电压为U额的小灯泡的额定功率，请将步骤补充完整：
①只闭合S、S2，移动滑片P，使电压表的示数为___________；
②只闭合___________，保持滑片P不动，读出电压表的示数为U1；
③小灯泡的额定功率P＝___________（用U、U1、U额、R0表示）。
U额
S、S1
16.（14分）小明用如图15-11所示的装置探究电流产生的热量与电阻的关系。已知R甲＞R乙，烧瓶及配属装置的材料、规格相同。
（1）甲、乙两烧瓶中装入质量
___________的煤油。考虑到热效率
尽可能相等的问题，甲、乙两烧瓶中
液体的初温应该___________（填“相
同”或“不同”）。
相同
相同
（2）实验过程中通过比较______________________（填“温度计示数的变化”或“加热时间”）来反映电流产生热量的多少。
（3）电阻丝R甲与R乙采用串联接入电路的方法，保证了可能相关因素___________的大小及通电时间相同。闭合开关，通电一段时间后，观察发现___________瓶中煤油吸收的热量更多。
温度计示数的变化
电流
甲
（4）小华提议，利用该装置改做“探究水和煤油吸热升温的快慢”的实验。为此，他们对装置及实验条件进行变换，一是甲、乙两烧瓶中安装的电阻丝的阻值___________（填“相等”或“不相等”）；二是将其中一烧瓶中的煤油换成___________和初温相等的水。
相等
质量
四、计算题（本大题2小题，共18分）
17. （8分）如图15-12所示的电路中，电源电压恒为9 V，灯泡L的规格为“6 V 3 W”（电阻不变），闭合开关S，灯泡正常工作。求：
（1）电阻R的阻值。
（2）电路的总功率。
解：（1）由电路图可知，灯泡与定值电阻串联，电压表测灯泡两端的电压，
闭合开关S，灯泡正常发光，由串联电路特点和P＝UI可得，此时电路中电流I＝IR＝IL＝ ＝0.5 A，
因串联电路电源电压等于各用电器两端电压之和，所以，电阻R两端电压UR＝U-UL＝9 V-6 V＝3 V，
由I＝ 可得，电阻R的阻值R＝ ＝6 Ω。
（2）电路的总功率P＝UI＝9 V×0.5 A＝4.5 W。
答：（略）
18. （10分）电饭锅是家中常用的用电器，下表是小宇家中一台电饭锅的铭牌，其内部结构简化如图15-13所示，其中R1和R2都是电热丝（不考虑温度对电阻的影响）。
（1）电饭锅正常工作时，在加热状态下的总电流是多少？
（2）电阻R2的阻值是多少？
额定电压 220 V
频率 50 Hz
额定功率 加热 880 W
保温 44 W
（3）一天，小宇断开家中其他用电器，只接通电饭锅且处于加热状态，发现家中标有“220 V 10（20 A）；3 000 r/（kW·h）”的电能表5 min内转了200圈，求电饭锅此时的实际加热功率是多少？
解：（1）由题知，电饭锅正常工作时，在加热状态下功率
P＝880 W，
由P＝UI可得总电流I＝ ＝4 A。
（2）当S、S0闭合时，R1和R2并联，电路总电阻较小；当S闭合、S0断开时，电路中只有R2，电路总电阻较大；由P＝ 可知，当S、S0闭合时，电功率较大，为加热挡；当S闭合、S0断开时，电功率较小，为保温挡；P保温＝44 W，由P＝ 可得，R2＝
=1 100 Ω；
（3）3 000 r/（kW·h）表示电饭锅每消耗1 kW·h的电能，电能表的表盘转3 000 r，
则电能表表盘转200 r消耗的电能W＝ kW·h＝ kW·h，
电饭锅此时的实际加热功率P实＝ ＝0.8 kW＝800 W。
答：（略）
五、综合能力题（共12分）
19. 阅读短文，回答问题。
智能机器人
智能机器人有相当发达的“大脑”，具备形形色色的内部信息传感器和外部信息传感器，如视觉、听觉、触觉、嗅觉。此外，它还有效应器，通过电动机使手、脚、鼻子、触角等动起来。
智能机器人能用人类语言同操作者对话，能调整自己的动作以达到操作者所提出的全部要求。机器人往往使用熔点为200 ℃的玻璃钢作外壳，有着其他材质不可替代的优点。智能机器人的电源主要有钠硫电池、镍镉电池、锂电池等。
随着智能机器人技术的不断发展和成熟，它将走进千家万户，服务人们的生活。
（1）锂电池充电时的能量转化形式为：电能转化为________能。
化学
（2）关于智能机器人，下列说法中正确的是______（填字母）。
A. 智能机器人的效应器通过电动机使手、脚等动起来时，是将机械能转化为电能
B. 温度为200 ℃的玻璃钢一定是液态
C. 智能机器人通过嗅觉能闻到外界的各种气味，说明分子在做无规则的运动
D. 智能机器人能与人语音对话，说明了电磁波能传递能量
C
（3）某智能机器人站着发射超声波，经过0.02 s后收到障碍物的回波，则该智能机器人与障碍物间的距离约为___________m。该智能机器人靠底座轮子驱动，其驱动电动机的具体参数如表格所示，若该智能机器人的驱动电动机线圈电阻为0.2 Ω，则电动机正常工作下的发热功率为___________W。（设超声波在空气中的传播速度为340 m/s）
3.4
5
某款机器人 锂电池 电压 24 V
容量 10 A·h
电动机 额定电压 24 V
额定功率 120 W
（4）若当剩余电量减为电池容量的10%时，该智能机器人会主动寻找充电器充电，则充满电后至下一次自动充电前，该智能机器人能够连续正常工作的最长时间为___________h。为确保该智能机器人能顺利返回充电，假设需要充电时离充电器最远路程不能超过600 m，则该智能机器人返回过程中受到的水平阻力为____________N。（剩余电池容量的40%用于提供克服阻力做功）
1.8
57.6
