(共36张PPT)
第三节 地球的圈层结构
第一章《宇宙中的地球》
地震和地震波
地球的内部圈层
地球的外部圈层
目录
课程标准 运用示意图，说明地球的圈层结构。

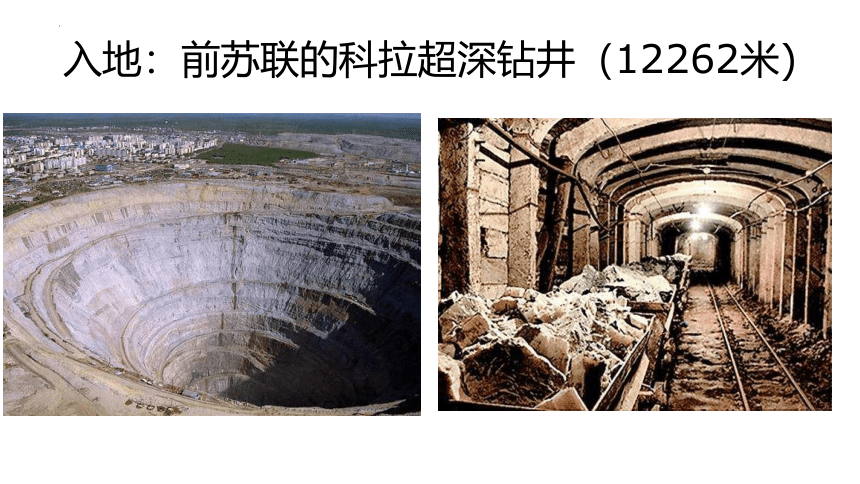

入地：前苏联的科拉超深钻井（12262米)
100km
火山喷发能将地下几百千米的岩浆泛到上层，但最深不超过450千米
2022-10-10
人类地球表面的最深钻井不足13千米
地球平均半径为6371千米
人类已达部分只占地球平均半径1/436
直接了解地球内部构造现阶段几乎不可能
科学家是如何探测地球内部的奥秘的？
6
思考
方法1
方法2
方法3
怎样才能知道地球内部是什么样子？
1
地震和地震波

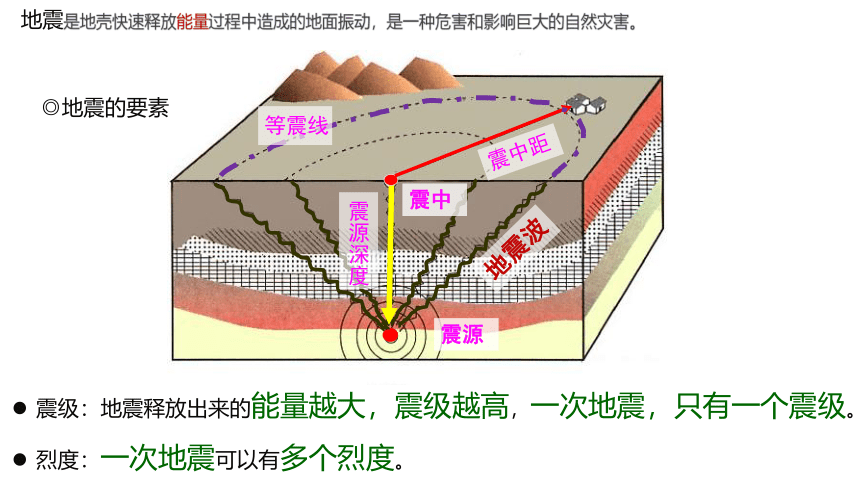

震源
震源深度
地震波
震中
震中距
等震线
震级：地震释放出来的能量越大，震级越高，一次地震，只有一个震级。
烈度：一次地震可以有多个烈度。
地震是地壳快速释放能量过程中造成的地面振动，是一种危害和影响巨大的自然灾害。
◎地震的要素
横波的传播速度慢,本身只能通过固体传播，横波给现实生活中人们带来的感受是左右摇晃。
地震波------横波
纵波的传播速度较快, 能通过固体、液体、气体传播，纵波给现实生活中人们带来的感受是上下颠簸。
地震波------纵波
地震波特点
分类 特点
所经物质状态 传播速度 共同点
地震波
纵波（P）
横波 (S)
固体、液体气体
固体
较快
较慢
都随着所通过物质性质的变化而变化
A. 先上下颠簸，后左右摇晃
B. 先左右摇晃，后上下颠簸
C. 纵波，上下颠簸
D. 横波，左右摇晃
某地地下30km处发生地震，这时：地面上的人会感觉到（ ）；
附近的飞鸟和池塘里的游鱼会感觉到：（ ）
练习
C
A
Q
A
B
A: 先上下，后左右
B: 上下震动
如果此时Q处发生了地震，A处和B处的人分别有什么感觉？
地球物理学家通过对地震波传播速度的研究，将地球内部大致分为三个圈层
地壳、地幔和地核
二、地球的内部圈层结构
1、划分依据：
15
深
度
千
米
4000
3000
2000
5000
6000
1000
速度（千米/秒）
9
12
6
3
0
17
2900
（ ）
地核
地幔
地震波传播速度与地球内部圈层的划分
莫霍面
古登堡面
纵 波
横 波
对地震波传播速度的研究
地壳
二面：莫霍面、古登堡面
三层：地壳、地幔和地核
地心
地表
二、地球的内部圈层：
1、内部圈层的划分
活动探究：
1.观察右图，分析横波和纵波在不同深度传播速度有什么变化？
2.地震波的波速突然变化，说明了什么问题？
速度增大
纵波变慢
横波消失
1、内部圈层的划分
活动探究：
2.地震波的波速突然变化，说明了什么问题？
说明在17和2900千米处上下的物质性质发生了变化，我们将这两个界面分别称为莫霍面和古登堡面
17
2900
怎么好像鸡蛋呢？
1、内部圈层的划分
地壳
地幔
内核
外核
1、内部圈层的划分
古登堡面
莫霍面
地壳
地幔
地核
怎么好像鸡蛋呢？
地壳
由固体岩石组成，坚硬
厚薄不一，大陆地壳厚(39-41km)，最厚可达70km；海洋地壳薄(5-11km)。
地幔（上、下地幔）
上地幔上部存在软流层，认为是岩浆的发源地
地核（内、外核）
温度很高，压力和密度很大
物质组成：外核是熔融状态（由于压力大），内核是固态。
地壳
海拔越高地壳越厚
硅铝层
硅镁层
硅铝层
陆壳
洋壳
莫霍面
地壳与上地幔顶部（软流层）主要由岩石组成，构成了岩石圈。
地壳
上地幔
下地幔
外核
内核
莫霍界面
古登堡界面
山地
海洋
上地幔
地壳
软流层
莫霍界面
平原
岩石圈
火山物质来源：软流层
1.组成该山体岩石的矿物直接来自（ ）
A.地表
B.地壳上部
C. 地壳下部
D.地幔
[经典例题]
1.下列地区中地壳的厚度最大的是（ ）
A.喜马拉雅山 B.黄土高原
C.大西洋 D.刚果盆地
2.关于岩石圈的说法正确的是（ ）
①岩石圈是地壳部分
②岩石圈是地壳加地幔两部分
③软流层之上部分为岩石圈
④地壳和上地幔顶部合在一起为岩石圈
A ① ② B ① ③ C ② ④ D ③ ④
A
[经典例题]
2022-10-10
17
1000
2900
下
地
幔
地 核
地 幔
650
110
地壳
岩石圈
5150
外核
内核
地心
地表
动手绘制地球内部圈层示意图
软流层
上
地
幔
古登堡面
莫霍面
3
地球的外部圈层
大气圈
水圈
生物圈
通常把地壳表层以外的由在气、水体和生物组成的自然界，划分为大气圈、水圈和生物圈三个圈层。
三个圈层和岩石圈相互联系、相互渗透，共同构人类赖以生存和发展的自然环境。
1.大气圈
大气厚度：
2000—3000千米
大气圈是包裹地球的气体层，近地面的大气密度大。随着高度的增加，大气的密度迅速减少。
水圈由液态水、固态水和气态水组成。按存大位置和状态，可分为海洋水、陆地水、大气水和生物水。陆地水与人类关系最密切，它主要分为地表水和地下水。
2、水圈
地球上所有生物及其生存环境的总称。不单独占有任何空间，
3、生物圈
生物圈
水圈
岩石圈
大气圈
地球的圈层结构
内部圈层
外部圈层
划分依据
不连续面
地壳
地震波
纵波
横波
莫霍界面
古登堡界面
分层
地幔（软流层）
地核
岩石圈
组成
水圈
大气圈
生物圈
相互关系
相互联系、相互渗透
一波二面三层四圈
右图为地球部分圈层构成示意图。读图完成下面两题。
1.图中所示甲、乙、丙分别为( )
A.水圈、生物圈、岩石圈 B.生物圈、岩石圈、水圈
C.岩石圈、水圈、生物圈 D.生物圈、水圈、岩石圈
2.下列关于甲圈层的说法,正确的一组是( )
①是有机圈层②是厚度最小的圈层③是质量最大的圈层
④是地球特有的圈层,但并不活跃
⑤它占据大气圈的底部、水圈的全部、岩石圈的上部
A.①⑤ B.③④ C.④⑤ D.①②
3、下图中M群岛是世界多火山、地震的国家之一，2011年3月初，该地发生强烈地震，并诱发海啸，据此完成以下题目。
M
（1）地震发生时，天上的飞鸟和水中的鱼都会感到（ ）
A．由上下颠簸到前后摇晃 B．由左右摇晃到上下颠簸
C．P波 上下颠簸
D．S波 左右摇晃
随堂练习
随堂练习
4.有关地震波的叙述正确的是（ ）
A . 地震波是一种无线电波 B . 纵波传到古登堡面时完全消失
C . 纵波和横波传播速度在莫霍面都明显减少
D . 从震源发生的地震波，纵波比横波先到达地面
6.有关生物圈的叙述，正确的是（ ）
A.生物圈是指地球上所有的生物 B.生物圈是地球上最活跃的圈层
C.生物圈占有大气圈的全部，水圈和岩石圈的上部
D.生物圈与岩石圈没有联系
5.有关岩石圈的叙述，正确的是( )
A.岩石圈属于地壳的一部分，是由岩石构成的
B.岩石圈属于上地幔的一部分 C.岩石圈与生物圈关系密切
D.岩石圈的上部是软流层
