第3节　凸透镜成像的规律
第五章 透镜及其应用
第2课时　光学仪器的成像原理

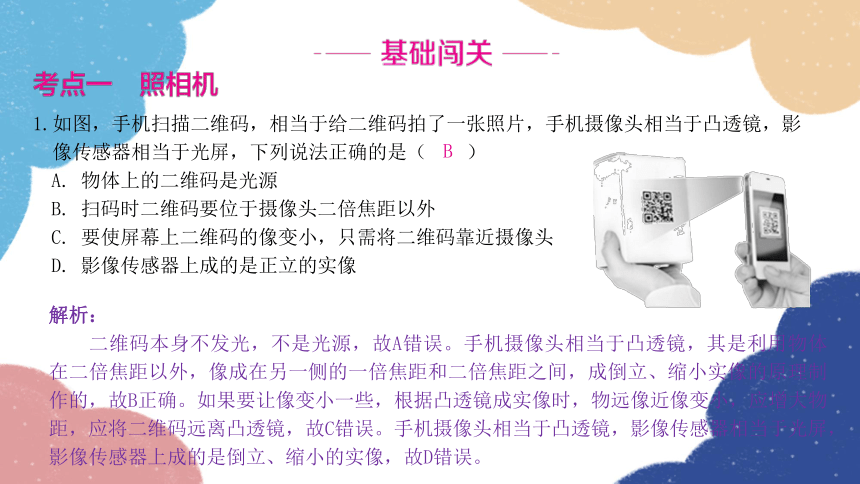

1.如图，手机扫描二维码，相当于给二维码拍了一张照片，手机摄像头相当于凸透镜，影
像传感器相当于光屏，下列说法正确的是（ ）
A. 物体上的二维码是光源
B. 扫码时二维码要位于摄像头二倍焦距以外
C. 要使屏幕上二维码的像变小，只需将二维码靠近摄像头
D. 影像传感器上成的是正立的实像
B
解析：
二维码本身不发光，不是光源，故A错误。手机摄像头相当于凸透镜，其是利用物体在二倍焦距以外，像成在另一侧的一倍焦距和二倍焦距之间，成倒立、缩小实像的原理制作的，故B正确。如果要让像变小一些，根据凸透镜成实像时，物远像近像变小，应增大物距，应将二维码远离凸透镜，故C错误。手机摄像头相当于凸透镜，影像传感器相当于光屏，影像传感器上成的是倒立、缩小的实像，故D错误。

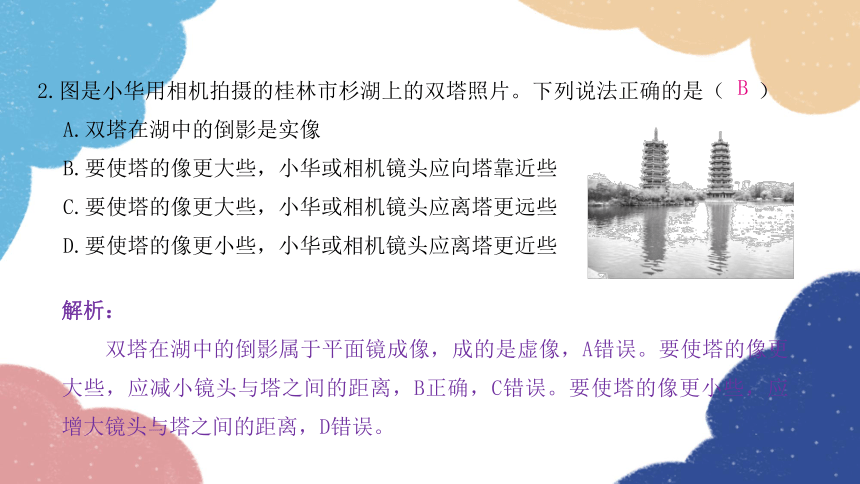

2.图是小华用相机拍摄的桂林市杉湖上的双塔照片。下列说法正确的是（ ）
A.双塔在湖中的倒影是实像
B.要使塔的像更大些，小华或相机镜头应向塔靠近些
C.要使塔的像更大些，小华或相机镜头应离塔更远些
D.要使塔的像更小些，小华或相机镜头应离塔更近些
解析：
双塔在湖中的倒影属于平面镜成像，成的是虚像，A错误。要使塔的像更大些，应减小镜头与塔之间的距离，B正确，C错误。要使塔的像更小些，应增大镜头与塔之间的距离，D错误。
B

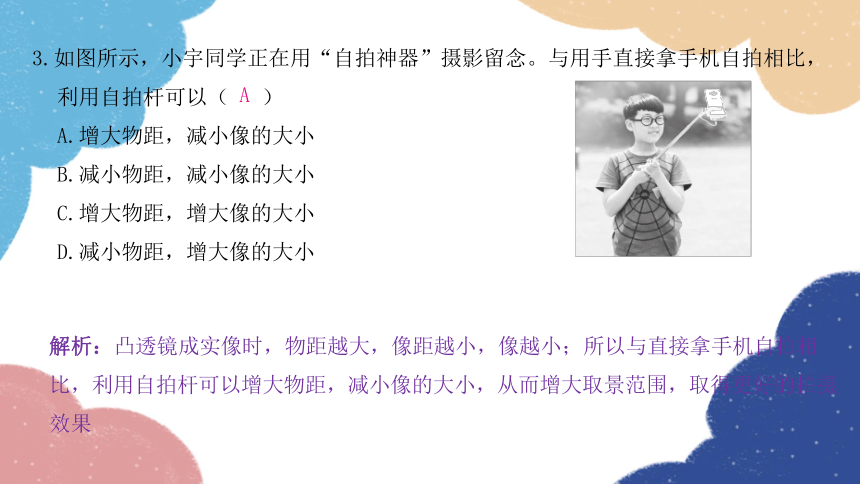

3.如图所示，小宇同学正在用“自拍神器”摄影留念。与用手直接拿手机自拍相比，利用自拍杆可以（ ）
A.增大物距，减小像的大小
B.减小物距，减小像的大小
C.增大物距，增大像的大小
D.减小物距，增大像的大小
解析：凸透镜成实像时，物距越大，像距越小，像越小；所以与直接拿手机自拍相比，利用自拍杆可以增大物距，减小像的大小，从而增大取景范围，取得更好的拍摄效果
A
4.小明用照相机给同学小宇拍照时，发现了一些特点，请根据你的经验和知识帮他
完成下列填空题。

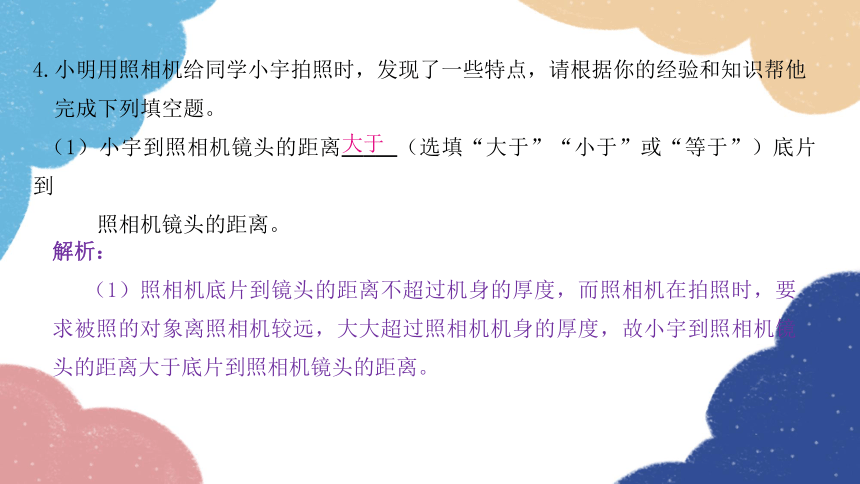

（1）小宇到照相机镜头的距离　 　（选填“大于”“小于”或“等于”）底片到
照相机镜头的距离。
大于
解析：
（1）照相机底片到镜头的距离不超过机身的厚度，而照相机在拍照时，要求被照的对象离照相机较远，大大超过照相机机身的厚度，故小宇到照相机镜头的距离大于底片到照相机镜头的距离。
4.小明用照相机给同学小宇拍照时，发现了一些特点，请根据你的经验和知识帮他
完成下列填空题。

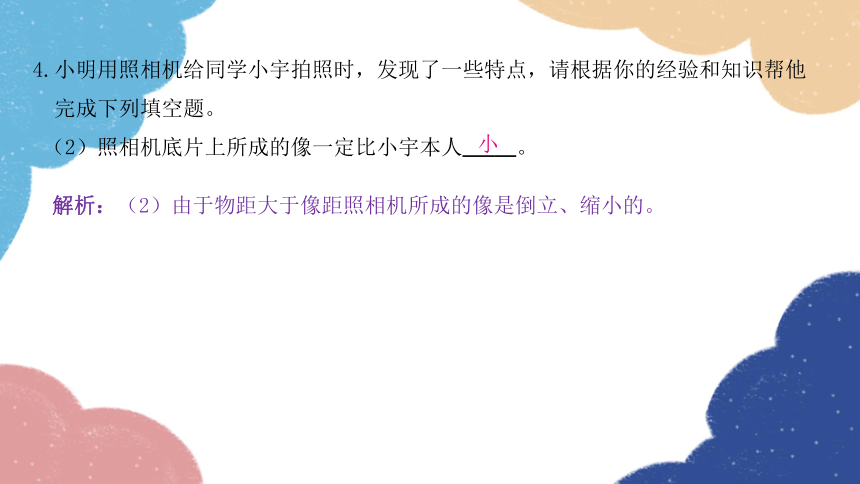

（2）照相机底片上所成的像一定比小宇本人　 　。
小
解析：（2）由于物距大于像距照相机所成的像是倒立、缩小的。
4.小明用照相机给同学小宇拍照时，发现了一些特点，请根据你的经验和知识帮他
完成下列填空题。

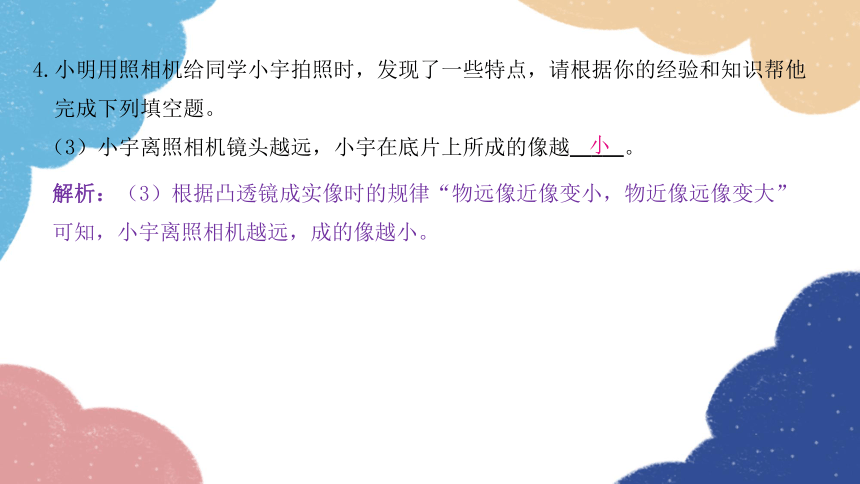

（3）小宇离照相机镜头越远，小宇在底片上所成的像越　 　。
小
解析：（3）根据凸透镜成实像时的规律“物远像近像变小，物近像远像变大”可知，小宇离照相机越远，成的像越小。
4.小明用照相机给同学小宇拍照时，发现了一些特点，请根据你的经验和知识帮他
完成下列填空题。

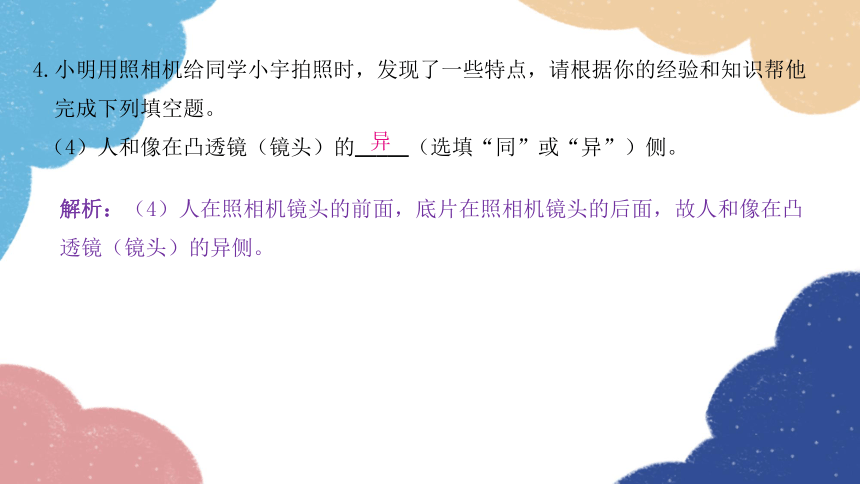

（4）人和像在凸透镜（镜头）的　 　（选填“同”或“异”）侧。
异
解析：（4）人在照相机镜头的前面，底片在照相机镜头的后面，故人和像在凸透镜（镜头）的异侧。

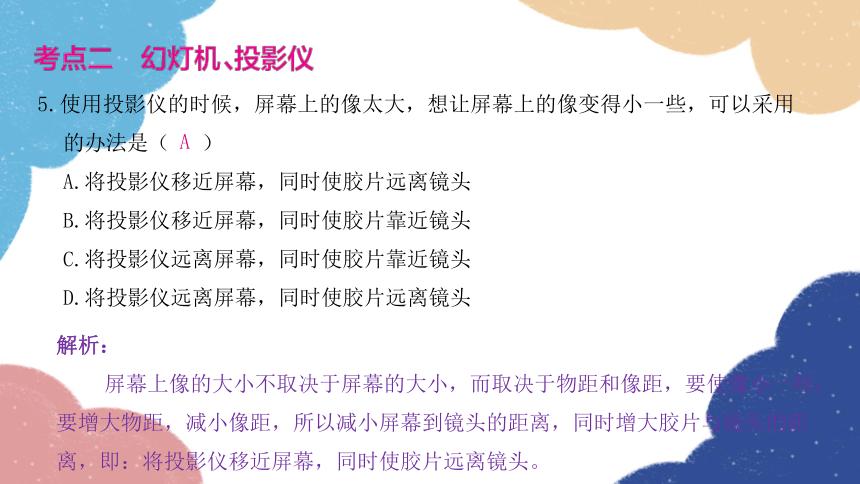

5.使用投影仪的时候，屏幕上的像太大，想让屏幕上的像变得小一些，可以采用的办法是（ ）
A.将投影仪移近屏幕，同时使胶片远离镜头
B.将投影仪移近屏幕，同时使胶片靠近镜头
C.将投影仪远离屏幕，同时使胶片靠近镜头
D.将投影仪远离屏幕，同时使胶片远离镜头
解析：
屏幕上像的大小不取决于屏幕的大小，而取决于物距和像距，要使像小一些，要增大物距，减小像距，所以减小屏幕到镜头的距离，同时增大胶片与镜头的距离，即：将投影仪移近屏幕，同时使胶片远离镜头。
A
6.（易错题）如图所示是幻灯机的工作原理图。幻灯机的镜头是一个　 　镜。为
了使观众看到正立的像，幻灯片要　 　（选填“正着”或“倒着”）插入槽中。
用强光照射幻灯片，幻灯片上的画面在屏幕上成　 　（选填“实”或“虚”）像。
实
解析：
幻灯机的镜头相当于一个凸透镜，幻灯机是利用凸透镜成倒立、放大的实像原理制造的。实像与物体相比较是倒立的，所以要使屏幕上的像“正立”，幻灯片应倒着插入槽中。
倒着
凸透
7.（20-21·保定期末）一个放大镜的焦距为8 cm，张大爷用此放大镜来观察药品使用说明书上较小的文字时，放大镜与药品使用说明书之间的距离应（ ）
A. 小于8 cm B. 等于8 cm
C. 大于8 cm D.在8 cm和16 cm之间
解析：
放大镜实际上是一个凸透镜，凸透镜的焦距是8 cm，张大爷用此放大镜来观察药品使用说明书上较小的文字时，放大镜与药品使用说明书之间的距离应小于凸透镜的一倍焦距，即小于8 cm。故选A。
A
8.老爷爷用放大镜看报纸时，为了看到更大的清晰的像，应做以下哪种调整（ ）
A.报纸与眼睛不动，放大镜离报纸远一些
B.报纸与眼睛不动，放大镜离报纸近一些
C.报纸与放大镜不动，眼睛离报纸近一些
D.报纸与放大镜不动，眼睛离报纸远一些
解析：根据凸透镜的成像特点知，成正立、放大的虚像时，物体离焦点越近，所成像越大，故应是报纸与眼睛不动，放大镜离报纸远一些。
A
9.为控制新冠肺炎疫情，某学校校门安装了人脸识别及测温系统，该系统使用时只
需要面对屏幕上的摄像头，系统会自动将测试者面部信息与学校备案系统相匹配，
整个测试过程十分便捷。下列关于人脸识别的说法正确的是（ ）
A.摄像头的光学核心元件是凹透镜
B.在这个过程中，通过摄像头成正立、缩小的实像
C.刷脸时，脸要处于摄像头一倍焦距以内
D.当被拍摄的人靠近摄像头时，人经摄像头所成的像会变大
D
解析：
人脸识别及测温系统的摄像头是一个凸透镜，是利用物距大于二倍焦距时，成倒立、缩小的实像原理工作的，故A、B、C错误。当人靠近摄像头时，物距减小，则像距增大，所成的像会变大，故D正确。
10.要使投影仪银幕上出现“F”字样，投影片应按图中的哪一种方式放置（ ）
C
解析：放映投影时，要想使银幕上出现放大的像“F”，投影片的插法应该上下左右都互换，因此C的放置方法正确。
11.（19-20·石家庄17中期末）小明用凸透镜先后观察手指和窗外远处的景物，看到如图所示的两种情景。以下说法中正确的是（ ）
A.甲中看到的是虚像，乙中看到的是实像
B.甲中成的是缩小的像，乙中成的是放大的像
C.甲中成像规律可应用于放大镜，乙中成像规律
可应用于投影仪
D.甲中手指在凸透镜一倍焦距以内，乙中窗外的
景物在凸透镜二倍焦距以外
解析：图甲中当用凸透镜观察自己的手指时，此时手指在凸透镜的一倍焦距之内，成正立、放大的虚像，成像规律可应用于放大镜。图乙中观察窗外远处的景物时，此时物体在凸透镜的二倍焦距之外，所以成倒立、缩小的实像，成像规律可应用于照相机。
AD
12.为了加强管理，某单位利用人工智能技术，实行刷脸考勤制度。如图所示，当人
靠近摄像头时，光源自动打开，照亮　 　（选填“人脸”或“显示屏”）。人脸
通过摄像头成一个　 　、　 　的实像，并与录入的信息进行比对，从而记录考勤。
缩小
解析：
只有将更多的光射到人脸上，才能拍得更清楚，所以当人靠近摄像头时，光源自动打开，照亮人脸；摄像头实际上是一个凸透镜，与照相机原理相同，成倒立、缩小的实像。
倒立
人脸
13.如图所示是某校升旗时的情景。通过两张照片的对比，请你分析一下，从第一张
照片到第二张照片，照相机的物距应该　 　（选填“增大”“减小”或“不
变”），镜头　 　（选填“前伸”或“后缩”）。
后缩
解析：第一张照片到第二张照片像变小了，根据照相机成像原理可知，物远像近像变小，故照相机的物距应该增大，像距变小，故镜头需要后缩。
增大
14.小明在做“探究凸透镜成像规律”的实验时，凸透镜的位置固定不动，实验操作规范。在图所示位置时，烛焰恰好在光屏上成清晰的像。
（1）这个像的成像原理与　　 （选填“放大镜”“投影仪”或“照相机”）相同，若将蜡烛向右移动少许，则应将光屏向　　 （选填“左”或“右”）移动才能再次在光屏上成清晰的像，此时像的大小比刚才的像要　　 些。
解析：（1）物体到凸透镜的距离是物距，像到凸透镜的距离是像距。如题图，物距大于像距，成倒立、缩小的实像，照相机就是利用此原理制成的。当凸透镜的位置不变时，只向右移动蜡烛，要使光屏上再次出现一个明亮清晰的像，可以向右移动光屏，才能再一次成像，并且此时的像比刚才的像大。
照相机
右
大
14.小明在做“探究凸透镜成像规律”的实验时，凸透镜的位置固定不动，实验操作规范。在图所示位置时，烛焰恰好在光屏上成清晰的像。
（2）再在凸透镜左侧附近放置一凹透镜（图中未画出），这时需要将光屏向　 （选填“左”或“右”）移动才能在光屏上成清晰的像。
右
解析：（2）凹透镜对光有发散作用，靠近凸透镜时，使光线发散，像会聚在光屏的后方，像距增大，在光屏上要得到清晰的像，光屏要远离凸透镜，即向右移动。
14.小明在做“探究凸透镜成像规律”的实验时，凸透镜的位置固定不动，实验操作规范。在图所示位置时，烛焰恰好在光屏上成清晰的像。
（3）为了粗测凸透镜的焦距，小明上午第二节课下课后，将凸透镜与水平地面平行放置，调节凸透镜到地面的距离，直到地面上出现一个最小的亮点，小明认为此点就是凸透镜焦点的位置，旁边的同学却告诉他，这个亮点不是凸透镜的焦点位置，其理由是　 　 。
凸透镜没有正对太阳光放置（或太阳光没有平行主光轴入射到凸透镜上）
解析：（3）太阳光可以近似看成平行光源，将凸透镜正对着太阳光，太阳光经凸透镜后将会聚在焦点，所以把光屏置于另一侧，改变光屏与凸透镜间的距离，直到光屏上出现一个最小、最亮的光斑，这个光斑便为焦点。测出光斑到凸透镜中心的距离，便是焦距。
