专题六　光现象作图
第四章　光现象

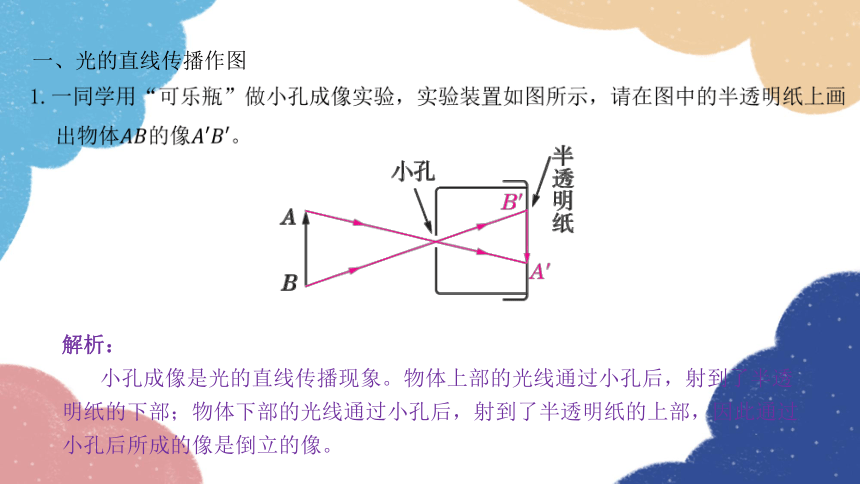

一、光的直线传播作图
解析：
小孔成像是光的直线传播现象。物体上部的光线通过小孔后，射到了半透明纸的下部；物体下部的光线通过小孔后，射到了半透明纸的上部，因此通过小孔后所成的像是倒立的像。



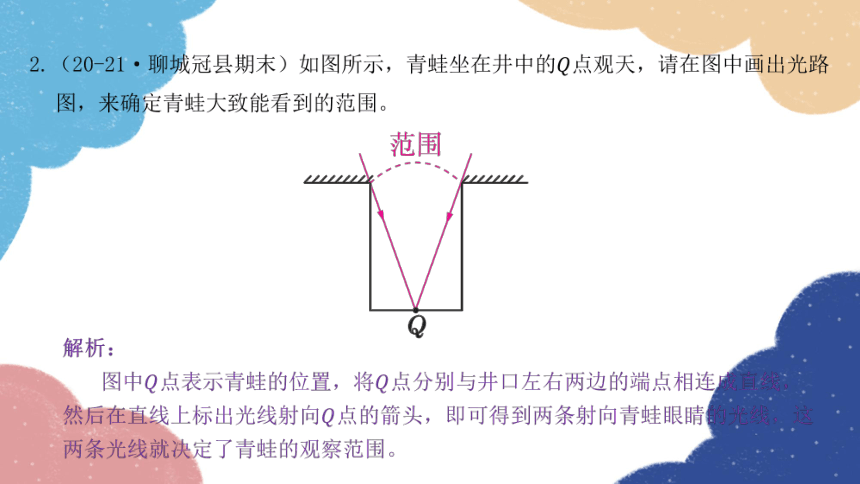

二、光的反射作图
解析：
过入射点垂直于镜面作出法线，然后根据反射角等于入射角在法线右侧画出反射光线，图中入射光线与镜面的夹角为30°，则入射角等于90°-30°=60°，反射光线与法线之间的夹角为反射角，反射角度数等于入射角为60°。

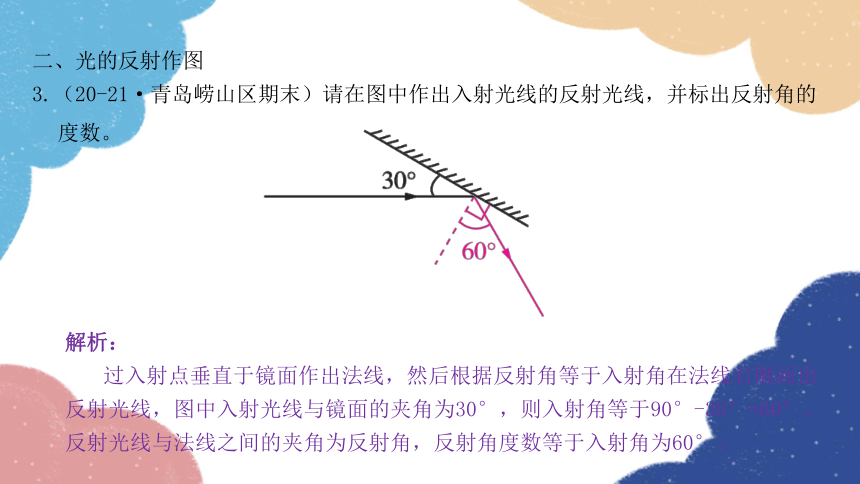

3.（20-21·青岛崂山区期末）请在图中作出入射光线的反射光线，并标出反射角的度数。

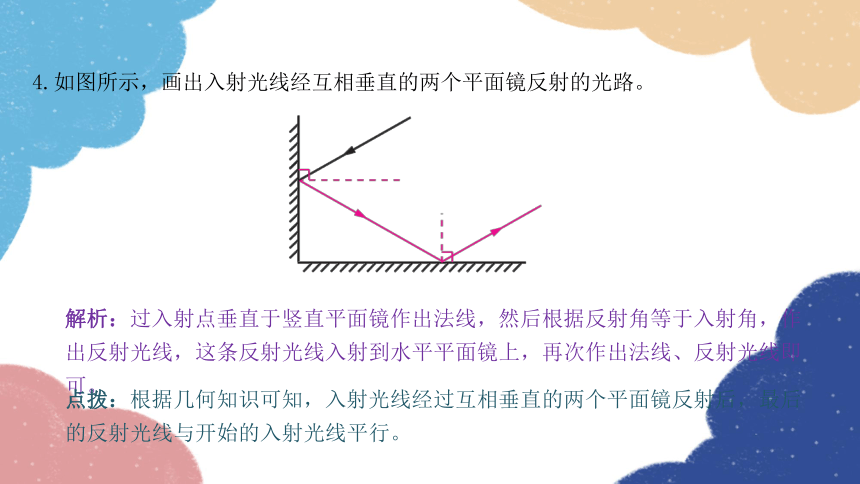

4.如图所示，画出入射光线经互相垂直的两个平面镜反射的光路。
解析：过入射点垂直于竖直平面镜作出法线，然后根据反射角等于入射角，作出反射光线，这条反射光线入射到水平平面镜上，再次作出法线、反射光线即可。
点拨：根据几何知识可知，入射光线经过互相垂直的两个平面镜反射后，最后的反射光线与开始的入射光线平行。

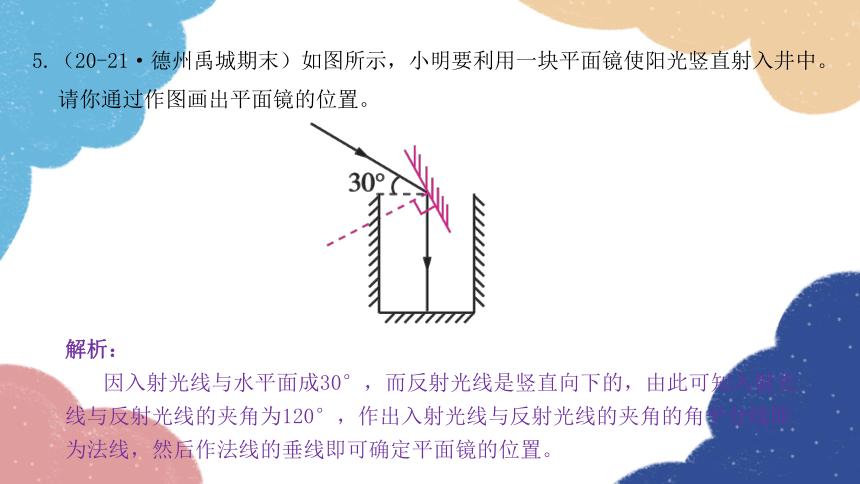

5.（20-21·德州禹城期末）如图所示，小明要利用一块平面镜使阳光竖直射入井中。请你通过作图画出平面镜的位置。
解析：
因入射光线与水平面成30°，而反射光线是竖直向下的，由此可知入射光线与反射光线的夹角为120°，作出入射光线与反射光线的夹角的角平分线即为法线，然后作法线的垂线即可确定平面镜的位置。

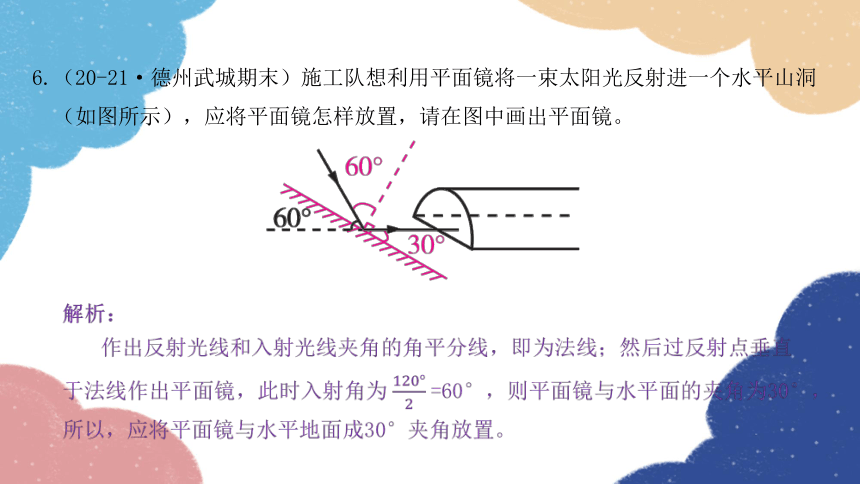

6.（20-21·德州武城期末）施工队想利用平面镜将一束太阳光反射进一个水平山洞
（如图所示），应将平面镜怎样放置，请在图中画出平面镜。

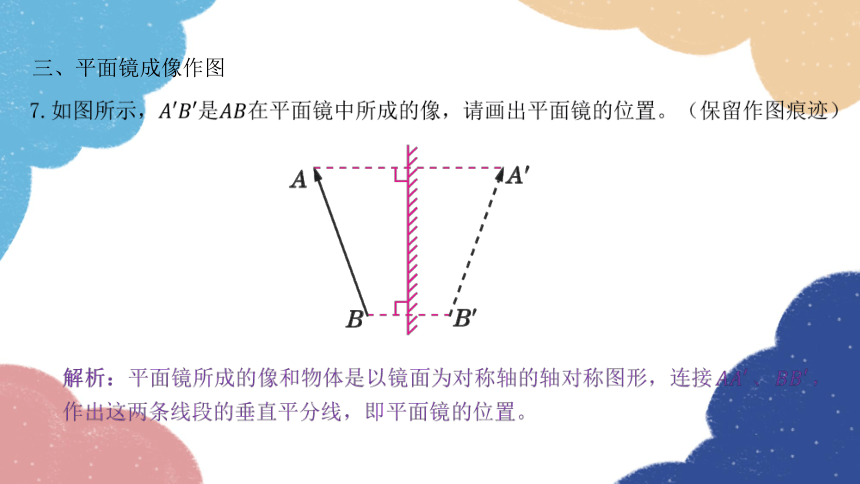

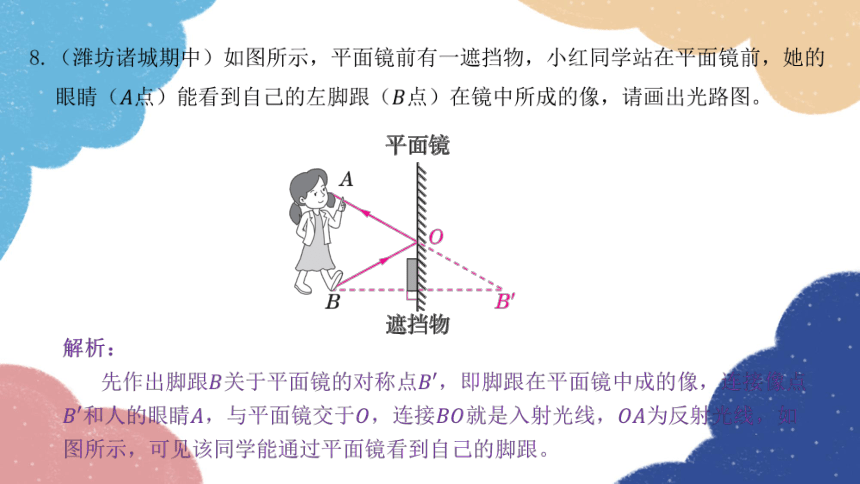

三、平面镜成像作图









四、光的折射作图
解析：
一束光线由空气射到水面时，既要发生反射，又要发生折射，反射角等于入射角，折射角小于入射角。反射光线与水面的夹角为40°，则入射角和反射角均为50°。

13.（20-21·潍坊高密期中）请在图中画出光线经过玻璃三棱镜射出的大致折射光路图。

14.如图所示，一条入射光线从空气斜射向鱼缸中的水中，折射光线进入鱼眼（已画出），请画出入射光线和反射光线的大致方向。
解析：
过入射点垂直界面作出法线，用虚线表示，并标清垂直符号。当光由空气斜射入水中时，折射光线向法线偏折，折射角小于入射角，据此作出入射光线；根据反射角等于入射角，在法线的右侧空气中作出反射光线。



解析：找出小鸟的像关于水面的对称点，即为小鸟的实际位置；
