高中物理人教版（2019）必修第三册 13.3电磁感应现象及应用课件（41张PPT）

(共41张PPT)

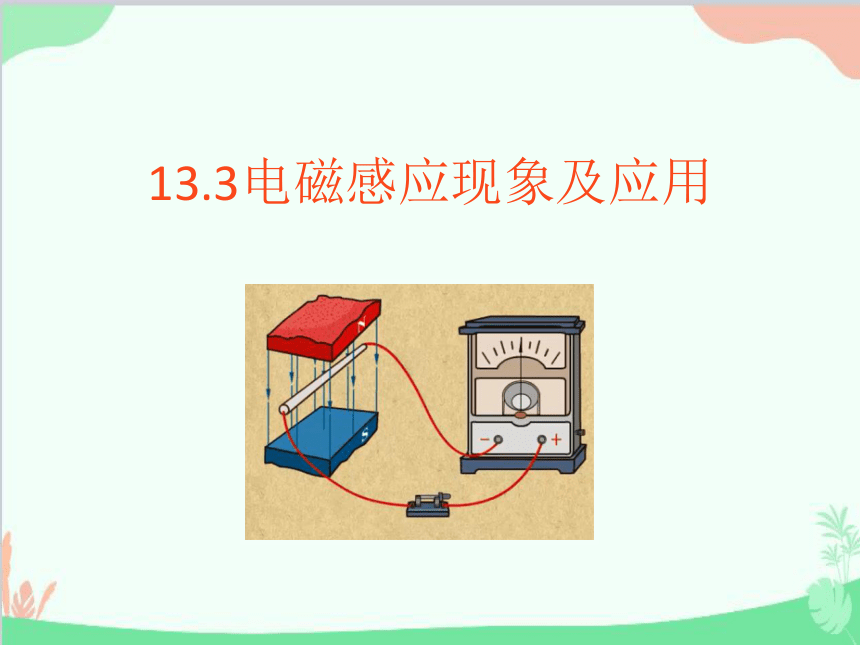

13.3电磁感应现象及应用

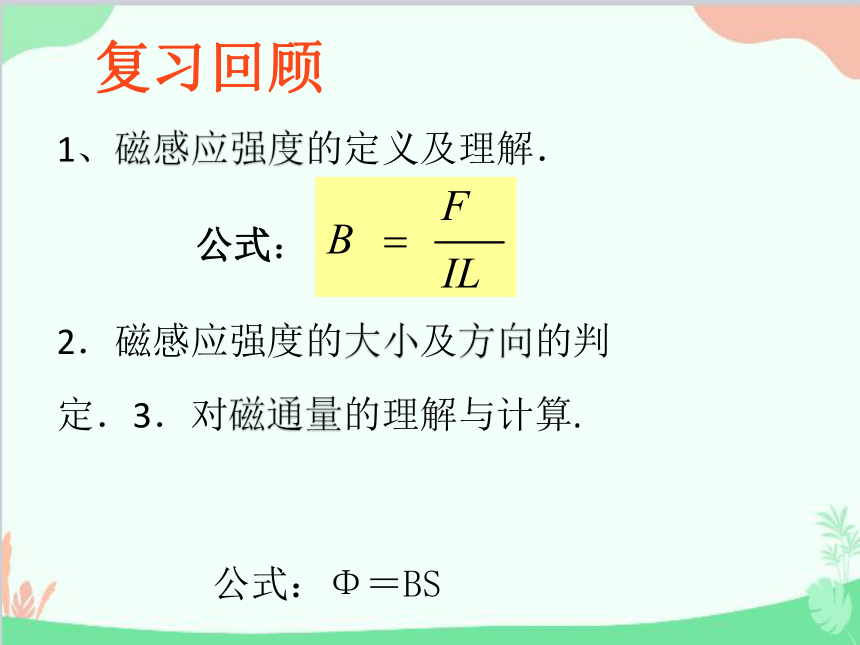

复习回顾
1、磁感应强度的定义及理解．
公式：
2．磁感应强度的大小及方向的判定．3．对磁通量的理解与计算.
公式：Φ＝BS
电流的磁效应

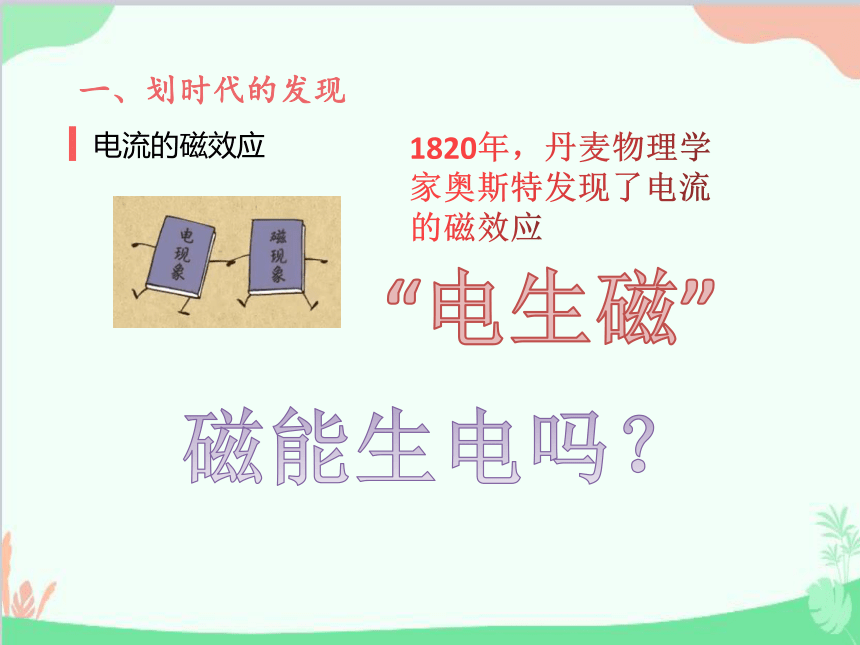

一、划时代的发现
1820年，丹麦物理学家奥斯特发现了电流的磁效应
“电生磁”
磁能生电吗？

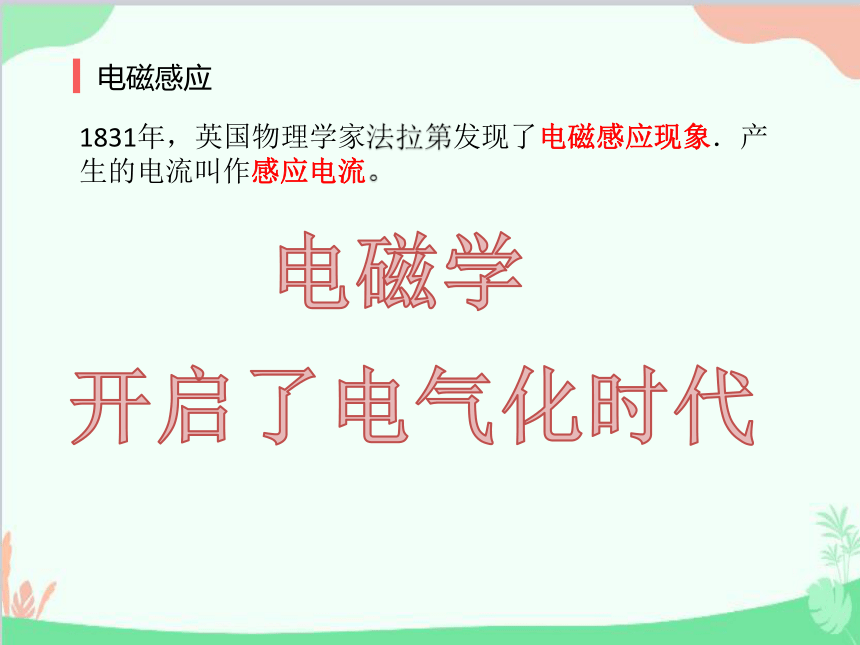

电磁感应
1831年，英国物理学家法拉第发现了电磁感应现象．产生的电流叫作感应电流。
电磁学
开启了电气化时代

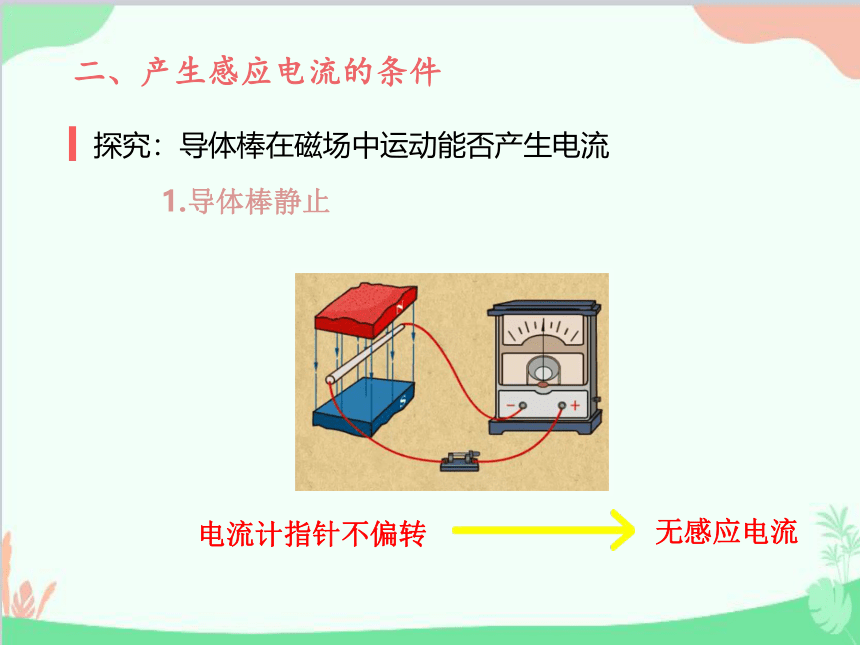

二、产生感应电流的条件
探究：导体棒在磁场中运动能否产生电流
1.导体棒静止
电流计指针不偏转
无感应电流

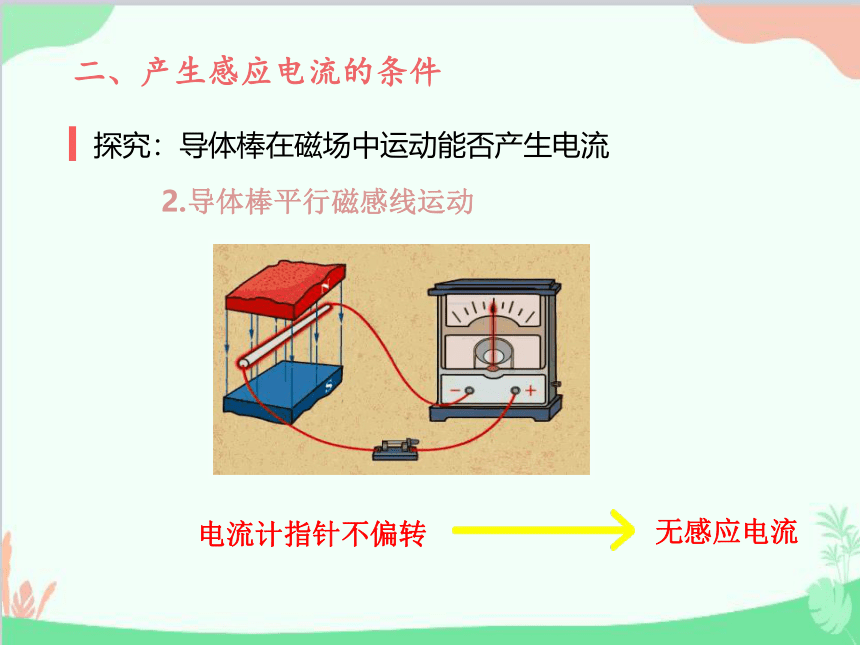

二、产生感应电流的条件
探究：导体棒在磁场中运动能否产生电流
2.导体棒平行磁感线运动
电流计指针不偏转
无感应电流
二、产生感应电流的条件
探究：导体棒在磁场中运动能否产生电流
3.导体棒切割磁感线运动
电流计指针偏转
有感应电流

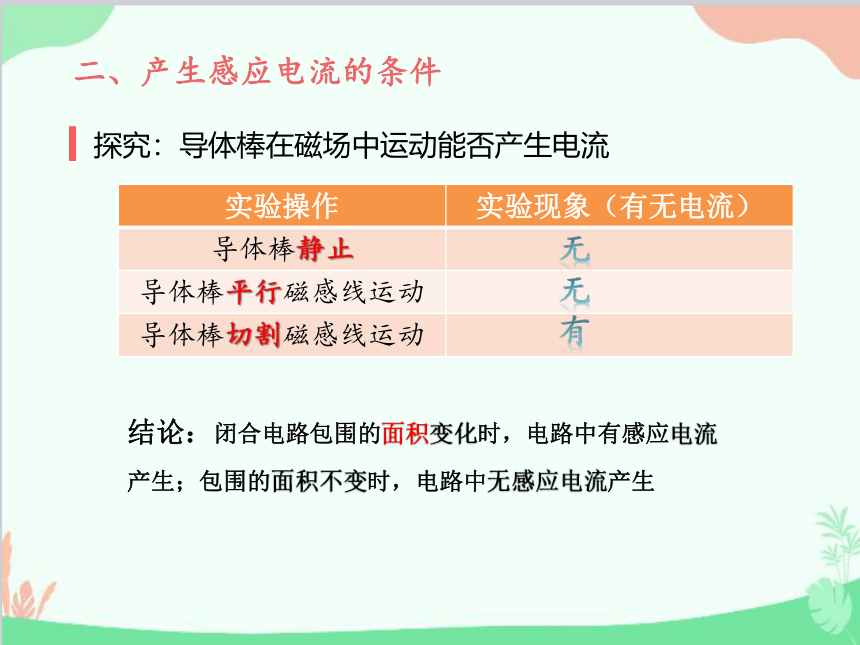

二、产生感应电流的条件
探究：导体棒在磁场中运动能否产生电流
结论：闭合电路包围的面积变化时，电路中有感应电流产生；包围的面积不变时，电路中无感应电流产生
实验操作 实验现象（有无电流）
导体棒静止
导体棒平行磁感线运动
导体棒切割磁感线运动
无
无
有

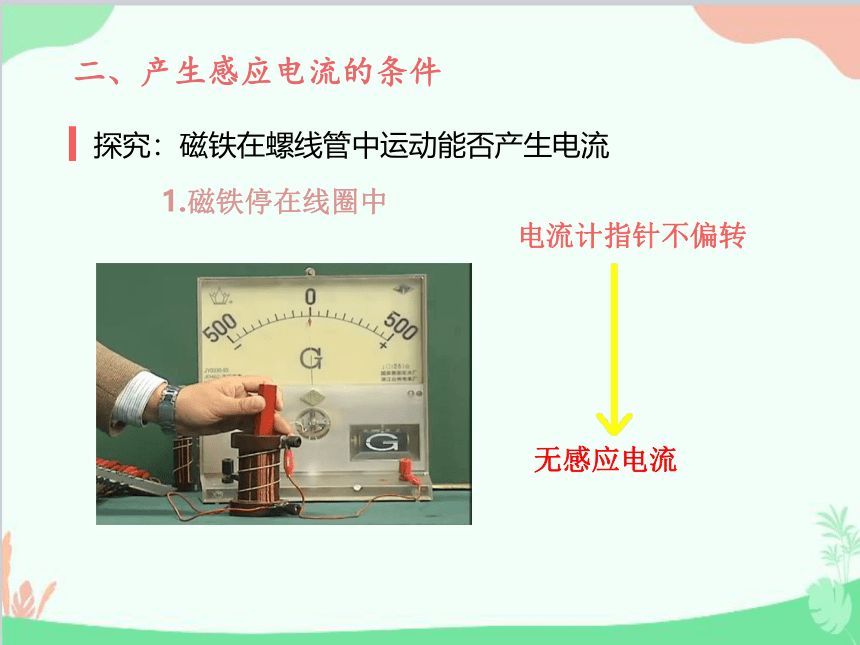

二、产生感应电流的条件
探究：磁铁在螺线管中运动能否产生电流
1.磁铁停在线圈中
电流计指针不偏转
无感应电流
二、产生感应电流的条件
探究：磁铁在螺线管中运动能否产生电流
2.磁铁插入线圈中
电流计指针偏转
有感应电流
二、产生感应电流的条件
探究：磁铁在螺线管中运动能否产生电流
2.磁铁从线圈中抽出
电流计指针偏转
有感应电流
二、产生感应电流的条件
探究：磁铁在螺线管中运动能否产生电流
实验操作 实验现象（有无电流）
磁铁停在线圈中
磁铁插入线圈中
磁铁从线圈中抽出
无
有
有
结论：当线圈中磁场发生变化时，闭合回路中有感应电流产生；当线圈中磁场不变时，闭合回路中无感应电流
二、产生感应电流的条件
探究：模拟法拉第的实验
线圈A通过变阻器和开关连接到电源上，线圈B的两端连到电流表上，把线圈A装在线圈B的里面
二、产生感应电流的条件
探究：模拟法拉第的实验
1.闭合开关
电流计指针偏转
有感应电流
二、产生感应电流的条件
探究：模拟法拉第的实验
1.断开开关
电流计指针偏转
有感应电流
二、产生感应电流的条件
探究：模拟法拉第的实验
3.开关闭合，滑动变阻器不动
电流计指针不偏转
无感应电流
二、产生感应电流的条件
探究：模拟法拉第的实验
4.开关闭合，迅速移动滑动变阻器的滑片
电流计指针偏转
有感应电流
二、产生感应电流的条件
探究：模拟法拉第的实验
实验操作 实验现象（有无电流）
开关闭合
开关断开
开关闭合时，滑动变阻器不动
开关闭合时，迅速移动滑动变阻器的滑片
有
有
无
有
结论：当线圈A中电流变化时，线圈B中才有感应电流产生
磁场发生变化
Φ＝BS
S 变
B 变
B 变
只要穿过闭合回路磁通量发生变化，
闭合回路中就有感应电流
二、产生感应电流的条件
①电路闭合
②磁通量发生变化
二、产生感应电流的条件
只要穿过闭合回路磁通量发生变化，
闭合回路中就有感应电流
哪些情况下，磁通量会发生变化？
磁通量变化的情况包括以下四种：
①只有B变化
②只有S变化
③只有θ变化
④B、S、 θ都变化，或其中两者变
无线充电器是指不用传统的充电电源线连接到需要充电的终端设备上的充电器，采用了最新的无线充电技术。
无线充电技术在 2007 年获得了 20 项专利，多种设备可以使用一台充电基站，手机、MP3 播放器、电动工具和其他的电源适配器的有线充电情况将不会存在了。
通过使用线圈之间产生的磁场，神奇的传输电能，电感耦合技术将会成为连接充电基站和设备的桥梁。
三、电磁感应现象的应用
三、电磁感应现象的应用
地球其实是一个磁场，那么我们能够通过摇绳（电线）来发电吗？如果可以，那么当沿哪个方向站立时，发电的可能性比较大？
可以通过摇绳来发电
当两同学沿东西方向站立时，发电的可能性比较大
如图所示的匀强磁场中有一个矩形闭合导线框。在下列几种情况下，线框中是否产生感应电流？
（1）保持线框平面始终与磁感线垂直，线框在磁场中上下运动（图甲）
（2）保持线框平面始终与磁感线垂直，线框在磁场中左右运动（图乙）
（3）线框绕轴线AB转动（图丙）
（1）不产生感应电流
（2）不产生感应电流
（3）产生感应电流
练习：
例题
B
随堂检测
1.
ABD
2.
ABD
基础巩固
1.
D
2.
BC
3.
B
4.
B
5.
BD
6.
B
能力提升
1.
D
2.
D
3.
C
4. (多选）假如月球车登月后要探测一下月球表面是否有磁场，应该怎样进行实验（ ）
A. 直接将电流表放于月球表面，看是否有示数来判断磁场有无
B. 将电流表与线圈组成闭合电路，使线圈沿某一方向运动，若电流表无示数，则判断月球表面无磁场
C. 将电流表与线圈组成闭合电路，使线圈沿某一方向运动，若电流表有示数，则判断月球表面有磁场
D. 将电流表与线圈组成闭合电路，使线圈分别绕两个互相垂直的轴转动，月球表面若有磁场，则电流表至少有一次示数不为零
CD
