第十六章　电压　电阻
第1节　电压
闪电是云与云之间或云与大地之间发生的强烈的放电现象。闪电的电压高达104～109 V。那么什么是电压呢？这节课就让我们一起来研究电压。
想一想

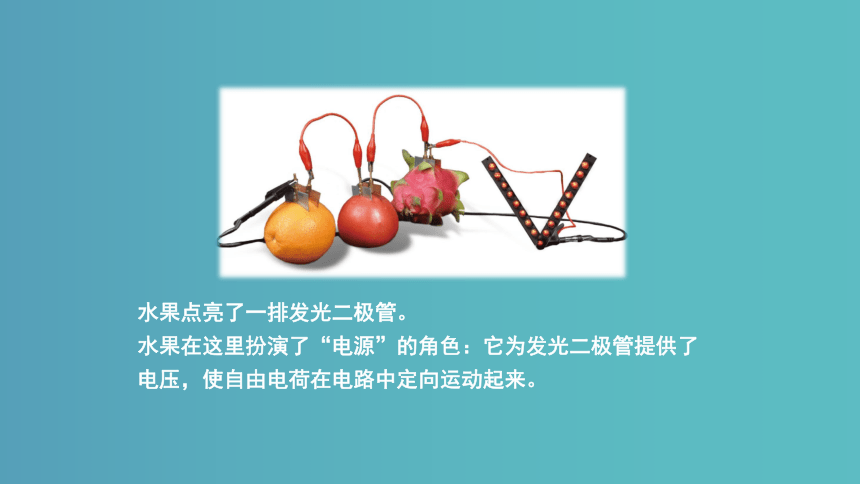

水果点亮了一排发光二极管。
水果在这里扮演了“电源”的角色：它为发光二极管提供了电压，使自由电荷在电路中定向运动起来。
学习目标
知道电压的大小、单位、符号，知道生活中常用的电压值.
(重点)记住正确使用电压表的规则.
(重点)能正确读出电压表的示数.
知识链接：电流表的使用.

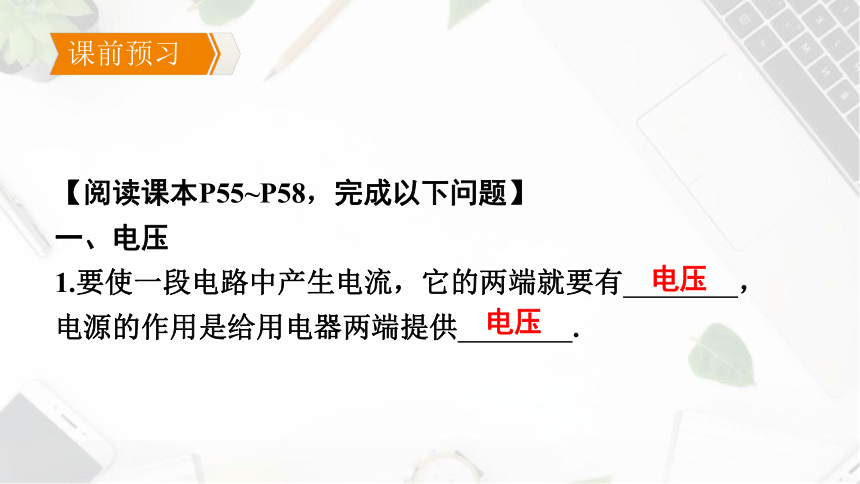

【阅读课本P55~P58，完成以下问题】
一、电压
1.要使一段电路中产生电流，它的两端就要有　 　，
电源的作用是给用电器两端提供　 　.
　电压　
　电压　
课前预习

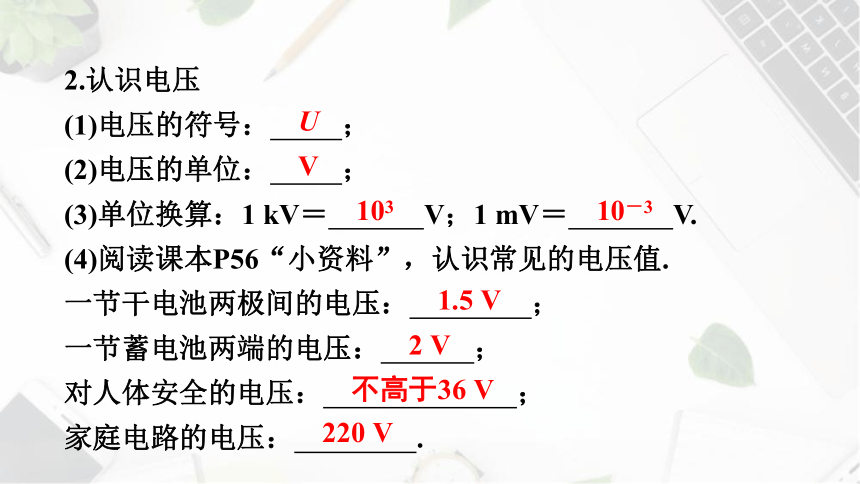

2.认识电压
(1)电压的符号：　 　；
(2)电压的单位：　 　；
(3)单位换算：1 kV＝　 　V；1 mV＝　 　V.
(4)阅读课本P56“小资料”，认识常见的电压值.
一节干电池两极间的电压：　 　；
一节蓄电池两端的电压：　 　；
对人体安全的电压：　 　；
家庭电路的电压：　 　.
　220 V　
　不高于36 V　
　2 V　
　1.5 V　
　10－3　
　103　
　V　
　U　

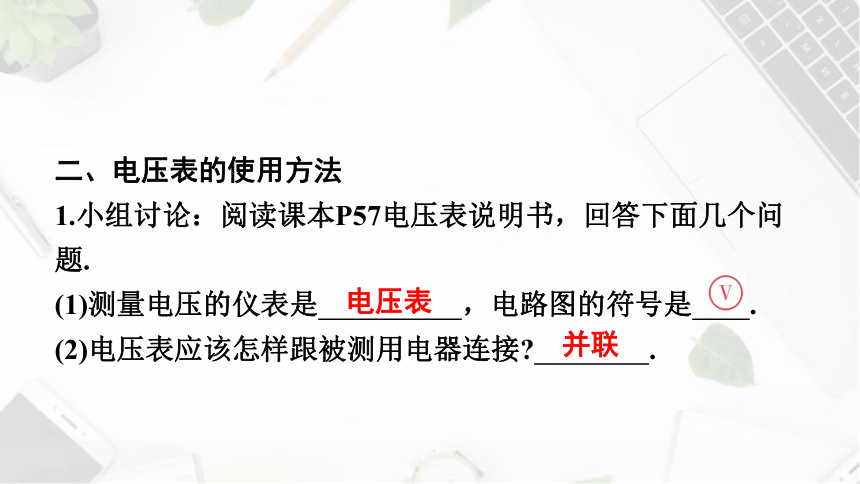

二、电压表的使用方法
1.小组讨论：阅读课本P57电压表说明书，回答下面几个问题.
(1)测量电压的仪表是　 　，电路图的符号是 　.
(2)电压表应该怎样跟被测用电器连接 　 　.
　并联　
　
　电压表　

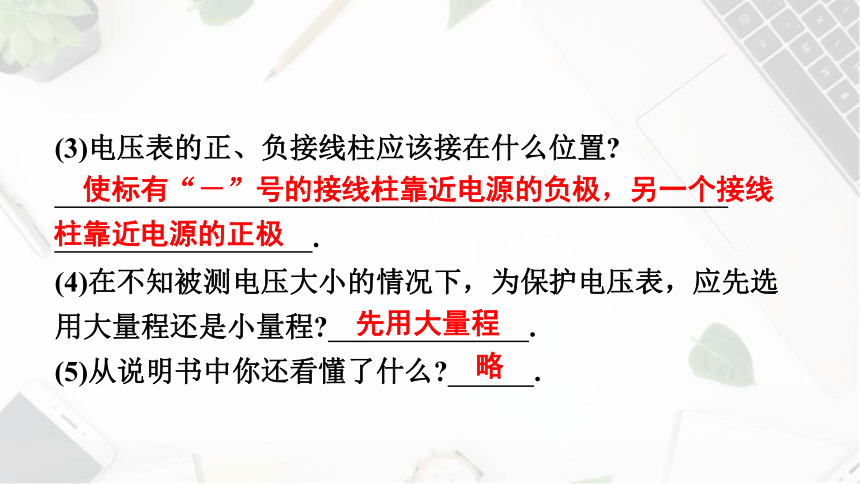

(3)电压表的正、负接线柱应该接在什么位置
　 _
　.
(4)在不知被测电压大小的情况下，为保护电压表，应先选用大量程还是小量程 　 　.
(5)从说明书中你还看懂了什么 　 　.
　略　
　先用大量程　
柱靠近电源的正极　
　使标有“－”号的接线柱靠近电源的负极，另一个接线
略

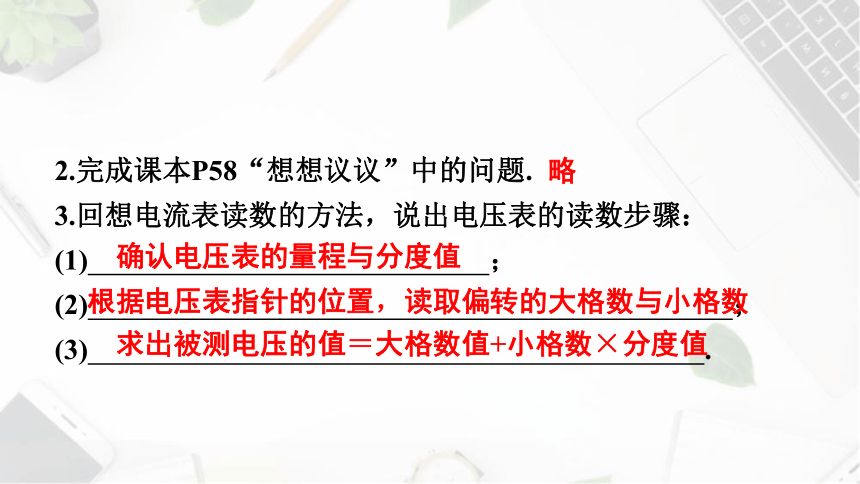

2.完成课本P58“想想议议”中的问题.　
3.回想电流表读数的方法，说出电压表的读数步骤：
(1)　 　；
(2) ；
(3)　 　.
　求出被测电压的值＝大格数值+小格数×分度值　
根据电压表指针的位置，读取偏转的大格数与小格数
　确认电压表的量程与分度值　
知识点一　电压

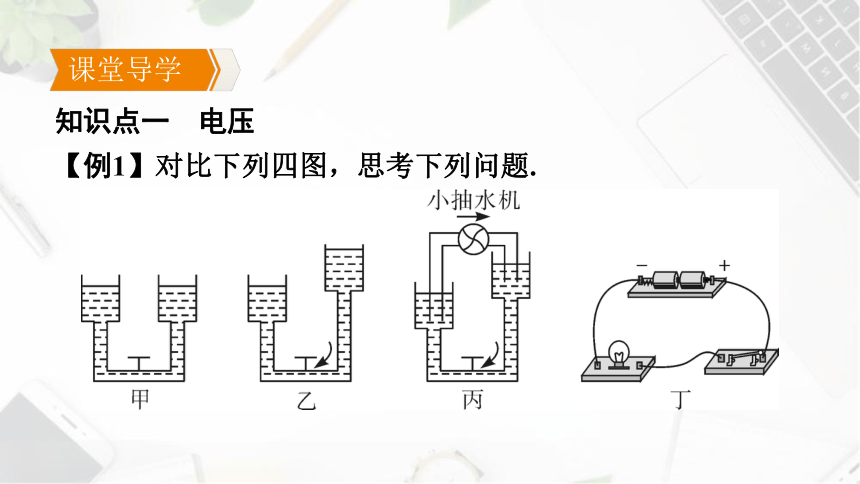

【例1】对比下列四图，思考下列问题.
课堂导学
(2)用电器工作，必须要有电压，它是由　 　提供的，电压使电路中形成　 　，不同的电源提供的电压一般
　 　.
　不同　
　电流　

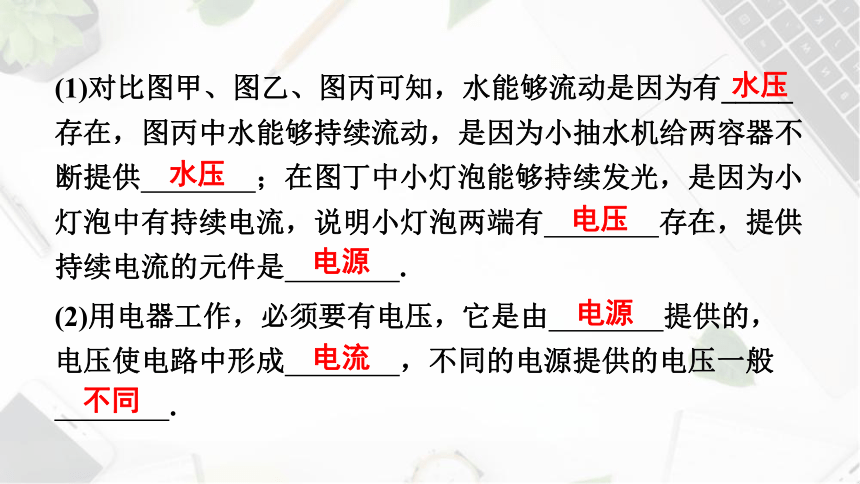

(1)对比图甲、图乙、图丙可知，水能够流动是因为有_____
存在，图丙中水能够持续流动，是因为小抽水机给两容器不断提供　 　；在图丁中小灯泡能够持续发光，是因为小灯泡中有持续电流，说明小灯泡两端有　 　存在，提供持续电流的元件是　 　.
　电源　
　电源　
　电压　
　水压　
水压
【思路点拨】在理解电流、电压的概念时，常通过观察水流、水压的模拟实验帮助我们认识问题，这里使用了科学研究方法“类比法”.
【变式训练1】下列关于电压的说法，正确的是( )
A.电路两端有电压，电路中就一定有电流
B.电路中只要有电流，电路两端一定有电压
C.电路断开后，电路中电流为零，因此电源电压也为零
D.以上说法都正确
B
电与我们的生活息息相关，电压一词对于我们也不陌生。
1、什么是电压？
2、电压从哪里来？
电路中先后接入一节和两节干电池，观察小灯泡的亮度。
两次实验小灯泡的亮度相同吗？你认为是什么原因引起的？
【例2】(1)如图甲，要测量灯泡L1两端的电压，电压表应与灯泡L1　 　联，且电压表的“+”接线柱靠近电源　 _
极，电压表的“－”接线柱靠近电源　 　极.
　负　
　正
知识点二　电压的测量
　并　
(2)在不能估测被测电压大小时，应用　 　法选择量程，若示数小于3 V，为使测量结果准确，应选用　 量程；如图乙，电压表选用的是　 　量程，分度值为　 _
V，示数为　 　V.
　12.5　
　0.5
　0~15 V　
　0~3 V
　试触　
【思路点拨】正确判断电压表测量对象的方法：选取电压表接在电路中的两个连接点为分点，将电路分成两部分，将两点间含有电源的电路部分去掉，分析电压表与哪个用电器组成闭合回路，电压表测量的就是该用电器两端的电压.
A B C D
【变式训练2】下列各电路图中，闭合开关后，电压表能测L1灯两端电压的是( )
D
电压表的连接

量 程
0~3V
0~15V
0.1V
0.5V
三观察
调零
零刻线
分度值
连接前
调零螺母

电流表的连接
电压表测量并联灯泡电压
灯泡不亮，出现断路
电压表在电路中相当于断路
必须将电压表和被测的用电器并联
比较电流表、电压表，填写下表：
知识点三　电流表和电压表的异同
项目 电流表 电压表
异 元件符号 __________ ________
连接 　 　联 　 　联
能否直接连接电源 　 　_ 　 　_
量程 0~0.6 A；0~3 A 0~3 V； 0~15 V
每大格 0.2 A；1 A 1 V；5 V
每小格 　 　A； 　 　A 　 　V；
　 　V
*内阻(本章第3节) 很小，几乎为零，相当于　 　路 很大，相当于
　 　路
　断　
　0.5　
　0.1　
　能　
　并　
　通　
　0.1　
　0.02　
　否　
　串　
同 1.调零；
2.读数时看清　 　和分度值；
3.　 　接线柱流入，　 　接线柱流出；
4.被测值不能超过　 _
　最大测量值
　负　
　正　
　量程　
【例3】在图中〇里填上适当的电表符号，使之成为正确的电路图.　
如图所示：
答案图
【变式训练3】如图所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表.闭合开关S后，若两灯都能发光，则
( )

A.a、b均为电流表
B.a、b均为电压表
C.a为电流表，b为电压表
D.a为电压表，b为电流表
C
1.下列关于电压与电压表的使用的说法中，正确的是( )
A.电压表应该与被测用电器串联在一起
B.我国家庭电路的电压为200 V
C.一节新干电池的电压为1.5 V
D.电压的作用是使电路中产生自由电荷
C
随堂检测
2.如图所示的电路中，各个元件均为实验室常用器材，当开关闭合后，下列说法中正确的是( )

A.两表指针均有明显偏转　
B.两表指针均几乎不动　
C.电压表指针有明显偏转，电流表指针几乎不动　
D.电流表指针有明显偏转，电压表指针几乎不动
C
3.在如图所示的电路中，下列说法正确的是( )

A.闭合开关S，电压表测灯L1两端的电压　
B.闭合开关S，电压表测电源两端的电压　
C.断开开关S，电压表示数为电源两端的电压　
D.断开开关S，电压表示数为零　
C
4.关于电流表和电压表的使用，下列说法错误的是( )
A.使用前都应检查指针是否指零
B.若有两个量程，一般都先用大量程“试触”
C.两表都不能将两接线柱直接接到电源的两极上
D.接入电路时，都应使电流从正接线柱流入，从负接线柱流出
C
5.如图所示，把铜片、铁片插入橙子中，制成一个水果电池，用电压表测量它的电压.则( )

A.橙子是绝缘体　
B.电压表能提供电压
C.水果电池的电压为0.5 V　
D.铁片是水果电池的正极
D
电压
电压
电压是形成电流的原因
电
压
表
电压的符号是U，单位是V
测量电压的仪表
正确使用
电源是提供电压的装置
与被测用电器或电源并联
选择正确的量程
电流从正接线柱进，从负接线柱出
【基础概念易错辨析】
1.只要有电压就一定能形成电流.( )
2.电压是使自由电荷发生定向移动形成电流的原因.( )
3.对人体的安全电压为36 V.( )
4.在选择电压表的量程时，尽可能选用大的量程，以免损坏电压表.( )
5.电流表和电压表使用时都不能直接接到电源的两极上.( )
×
×
×
√
×
易错辨析
【重难易错】用电压表测灯L1两端的电压，正确的电路图是( )
A B C D
错因分析：不能正确判断电压表测量的对象.
B
