5 实验：练习使用多用电表
第十一章 电路及其应用
新课引入
多用电表是一种多功能仪表，简单的多用电表可用来测量直流电流、直流电压、交变电流、交变电压以及电阻
指针式多用电表
数字式多用电表

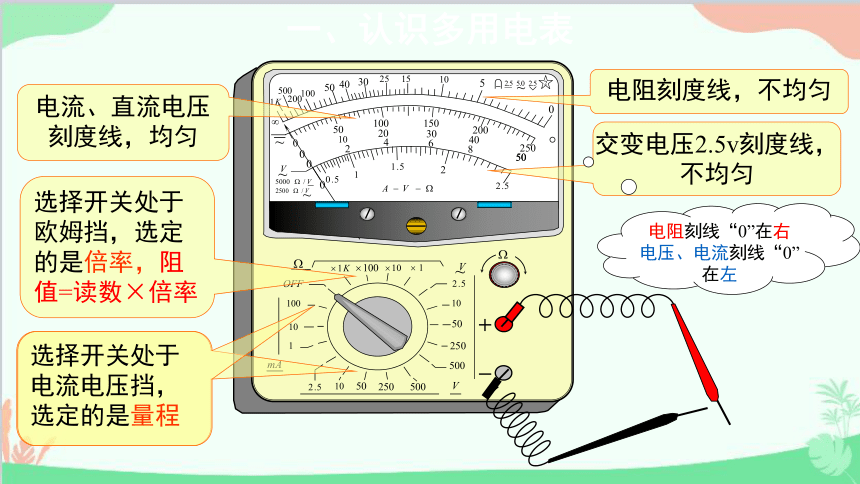

1.多用电表外形图：
表盘
定位螺丝
欧姆调零旋钮
选择开关
插孔
红黑表笔
一、认识多用电表
一、认识多用电表
电阻刻度线，不均匀
电流、直流电压刻度线，均匀
交变电压2.5v刻度线，不均匀
选择开关处于欧姆挡，选定的是倍率，阻值=读数×倍率
选择开关处于电流电压挡，
选定的是量程
电阻刻线“0”在右电压、电流刻线“0”在左
E
E
A
B
1
2
3
4
5
6

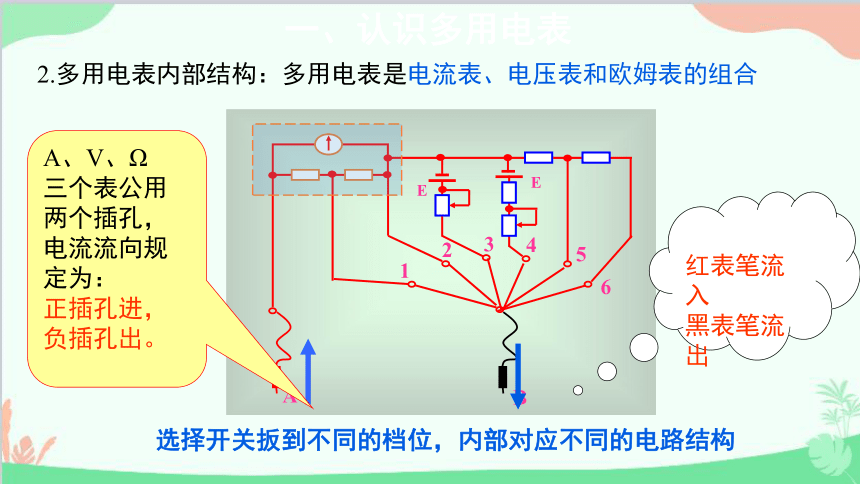

2.多用电表内部结构：多用电表是电流表、电压表和欧姆表的组合
选择开关扳到不同的档位，内部对应不同的电路结构
一、认识多用电表
A、V、Ω
三个表公用两个插孔，电流流向规定为：
正插孔进，
负插孔出。
红表笔流入
黑表笔流出
两表笔短接，调整欧姆调零旋钮，使指针指在电阻0刻度
机械调零
选择倍率
欧姆调零
偏角大
偏角小
读数
阻值等于指针示数乘倍率
中间附近
换小倍率
换大倍率

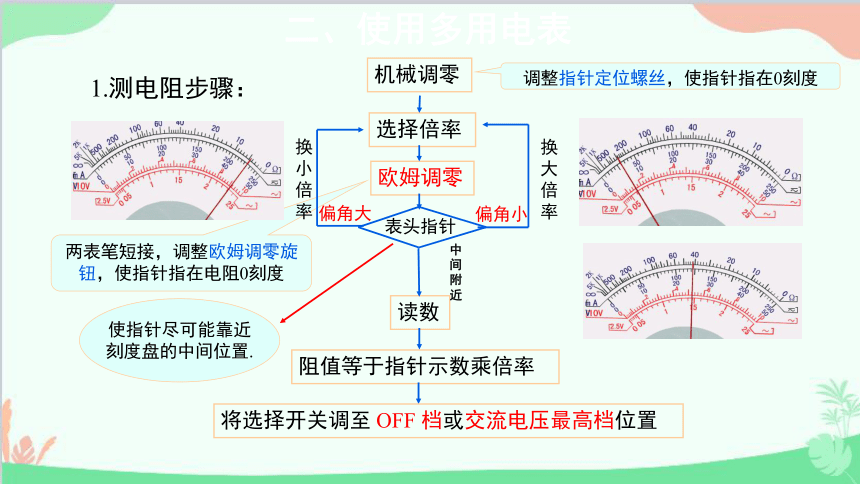

1.测电阻步骤：
表头指针
将选择开关调至 OFF 档或交流电压最高档位置
二、使用多用电表
调整指针定位螺丝，使指针指在0刻度
使指针尽可能靠近
刻度盘的中间位置.
（1）选档；（2）测量；（3）读数。
注意:
(1)将电压表并联在待测电路两端。
(2)量程应大于小灯泡两端电压的估计值。
(3)红表笔接高电势，黑表笔接低电势。

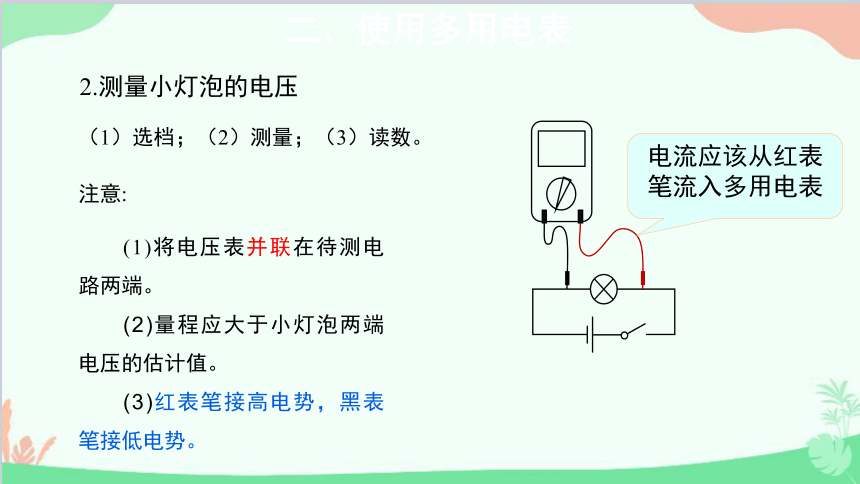

2.测量小灯泡的电压
二、使用多用电表
电流应该从红表笔流入多用电表
（3）红表笔接高电势，黑表笔接低电势。
（1）选档；（2）测量；（3）读数。
注意:
（2）量程应大于通过小灯泡电流的估计值。
（1）将电流表串联在待测电路中。
3.测量通过小灯泡的电流
二、使用多用电表
电流应该从红表笔流入多用电表
(1)二极管是用半导体材料制成的电子元件,它有两个引线,一根叫正极,另一根叫负极,实物图如图所示，电路符号为
二、使用多用电表
4.测量二极管的正反向电阻
(2)二极管的单向导电性
电流沿箭头指向导通（电阻很小，几欧），反之截止（电阻很大，数千欧、数十千欧）。
二、使用多用电表
(3)测量正反向电阻
思考
这是正接还是反接？
这是二极管的正接，阻值很小。
这是二极管的反接，阻值很大。
5.探测黑箱内电路步骤
用电压档测量各接点间的电压
U = 0？
用欧姆表测量各接点间的电阻
R ∞
否
黑箱内含电源
是
反向 ？
R ∞
是
开路
否
可能是二极管
R 0
反向 ？
R 0
否
可能是二极管
是
短路
R=C(定值)
反向R=C？
是
定值电阻
否
二、使用多用电表
例1 (1)用图示的多用电表正确测量了一个10 Ω的电阻后，需要继续测量一个阻值大约是3 kΩ的电阻，在用红、黑表笔接触这个电阻两端之前，以下哪些操作是必须的，请选择其中有用的,按操作顺序写出：___________。
A. 调节调零旋钮使表针指着欧姆零点
B. 用螺丝刀调节表盘下中间部位的调零螺丝,使表针指零
C. 将红表笔和黑表笔接触
D. 把选择开关旋转到“×100 Ω”位置
E. 把选择开关旋转到“×1 kΩ”位置
典题剖析
(2)多用电表指针的位置如图7所示,若选择开关处在下面表格中所指的挡位,则相应的读数是多少 请填在表中。
典题剖析
答案 (1)DCA (2)1.2 kΩ 56 mA 1.40 V
所选择的挡位 指针读数
电阻×100 Ω
直流电流100 mA
直流电压2.5 V
典题剖析
解析：（1）测量了10 Ω的电阻后,再测量一个阻值大约是3 kΩ的电阻需要改选x100 Ω档位，每次换挡后重新欧姆调零，固选DCA （2）测量电阻时读最上面的刻度线，读数为2x100=1.2KΩ；读取直流电压、电流时看表盘中央那条刻度均匀的刻度线，对于直流100mA档，每小格2mA，本位估读，所以读数是56mA；直流电压2.5v档，每小格0.05v，本位估读，所以读数是1.40 V
例2 如图所示,已知黑箱外有A、B、C三只接线柱，黑箱内有一只定值电阻和一个二极管，它们的两端都直接接在接线柱上。某同学用多用电表欧姆档依次测量两只接线柱，结果如下，试画出黑箱内的结构。
红表笔 A A B C C B
黑表笔 B C C B A A
黑箱（Ω） 100 150 50 2K 2.1K 100
典题剖析
解析：定值电阻阻值与电流方向无关，二极管有单向导电性，其电阻与电流方向有关：其正向电阻较小，反向电阻很大。电流方向总是从红表笔流入多用电表，因此一定是从黑表笔流入被测电路的。A、B间电阻与电流方向无关，因此一定是定值电阻；B、C间电阻与电流方向有关，且阻值较小，说明二极管一定直接接在B、C间且C为正极。
典题剖析
所以黑箱内的结构如图：
课堂小结
多用电表
1.认识多用电表
2.使用多用电表
表盘
刻度线
选择开关
内部结构
测电阻及其步骤
测电压
测电流
判断二极管极性
