15.1电阻和变阻器
主讲人:xxxx

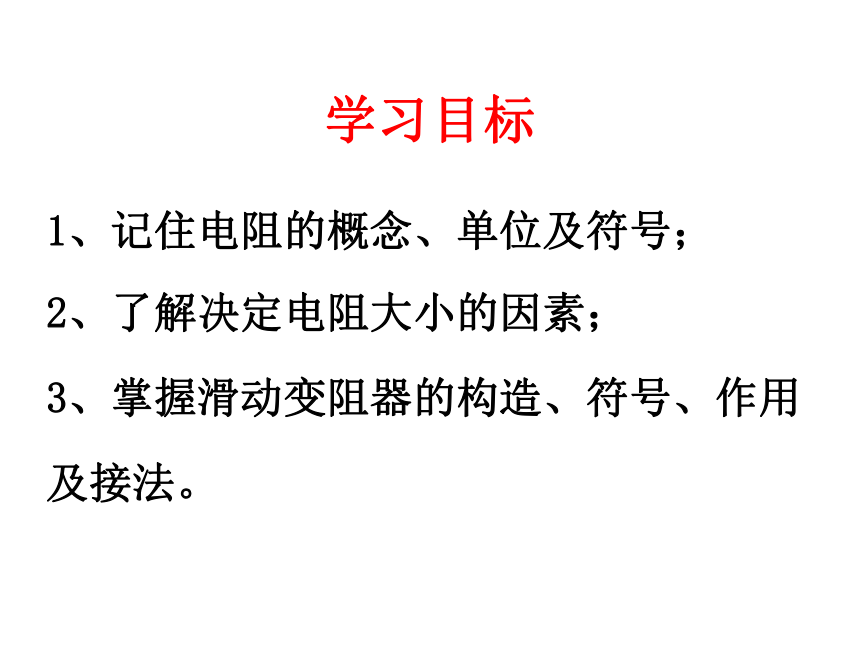

学习目标
1、记住电阻的概念、单位及符号；
2、了解决定电阻大小的因素；
3、掌握滑动变阻器的构造、符号、作用及接法。
大街上车太多就会发生堵塞

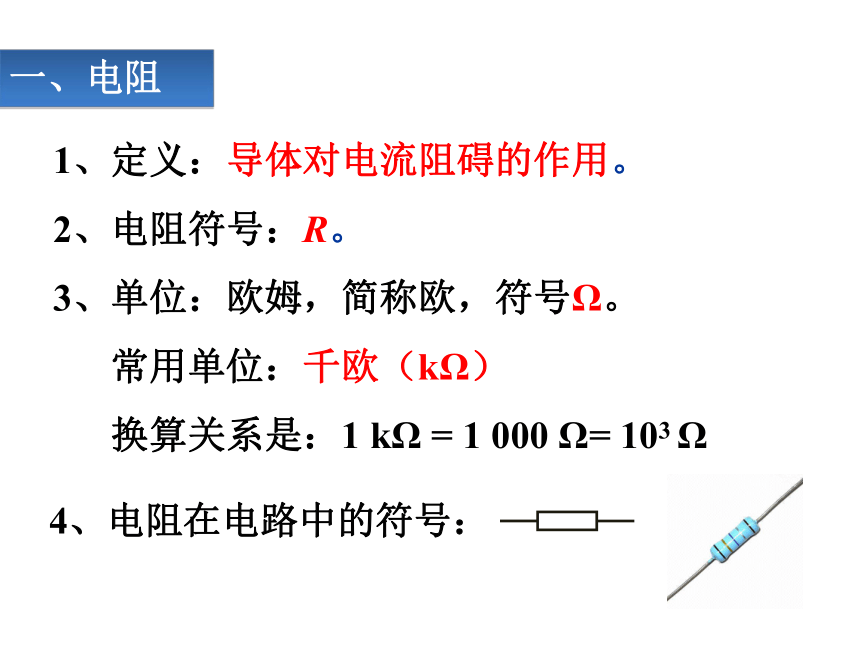

1、定义：导体对电流阻碍的作用。
2、电阻符号：R。
3、单位：欧姆，简称欧，符号Ω。
常用单位：千欧（kΩ）
　 换算关系是：1 kΩ = 1 000 Ω= 103 Ω
一、电阻
4、电阻在电路中的符号：
二、探究影响电阻大小的因素
长度
铜质导线
材料
铝质导线
粗细
横截面积

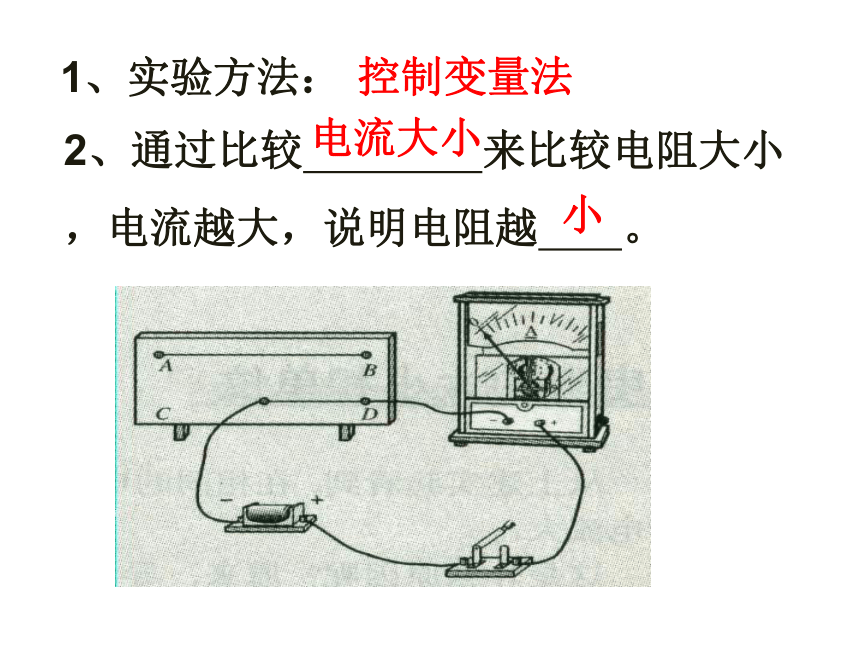

1、实验方法：
控制变量法
2、通过比较 来比较电阻大小，电流越大，说明电阻越 。
电流大小
小

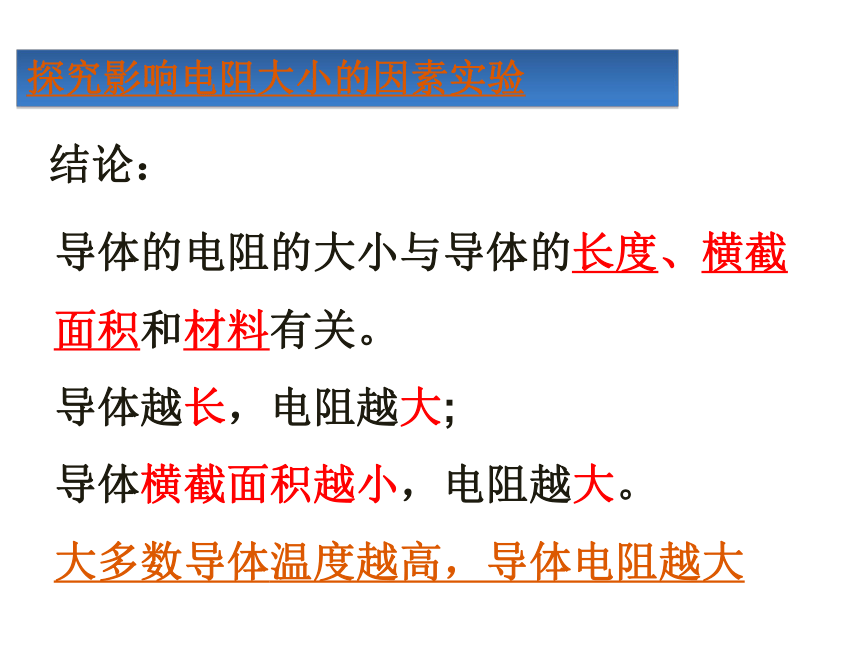

结论：
探究影响电阻大小的因素实验
导体的电阻的大小与导体的长度、横截面积和材料有关。
导体越长，电阻越大;
导体横截面积越小，电阻越大。
大多数导体温度越高，导体电阻越大
表面涂有绝缘层的电阻丝
瓷管
金属滑片P
金属杆
支架
接线柱（4个）
三、滑动变阻器
2.作用：a 通过改变电路中的电阻，从而改变电流；b 保护电路
1.改变接入电路中电阻线的长度来改变接入电阻。
“最大电阻20Ω”
“通过变阻器的电流不能超过2A”
（2）结构示意图：
3.图示（1）实物图：
（3）电路符号图：
P
P
P
P
(1)
(4)
(3)
(2)
正确的接法：上下各选用一个接线柱。
闭合开关前滑片滑到阻值最大处（距下接线柱最远）保护电路。
电位器
二、其他变阻器
插孔式电阻
电阻箱
4485Ω
8865Ω
1. 一根金属导体，把它拉长后，跟原来比较它的电阻 ------ 。（填“不变”，“变大”或“变小”）
变大
2. 一段导体当它两端的电压为3V时，其电阻是12Ω；当电压从3V变到6V时它的电阻 ；当它两端的电压变为零时它的电阻 。 （填“不变”，“变大”或“变小”）
不变
不变
体验成功：
3．关于导体的电阻，下列说法中正确的是( )
A．锰铜丝的电阻比铜丝的电阻大
B．粗细相同的导线.长的电阻较大
C．长短相同的导线，细的电阻较大
D．同种材料制成的长短—样的两条导线，细的电阻较大
4．长短相同而粗细不同的两根导线，把它们串联在电路里，接通电源后( )
A．粗导线中的电流大
B．细导线中的电流大
C． 通过两导线中的电流一样大
D． 以上说法都不对
D
C
