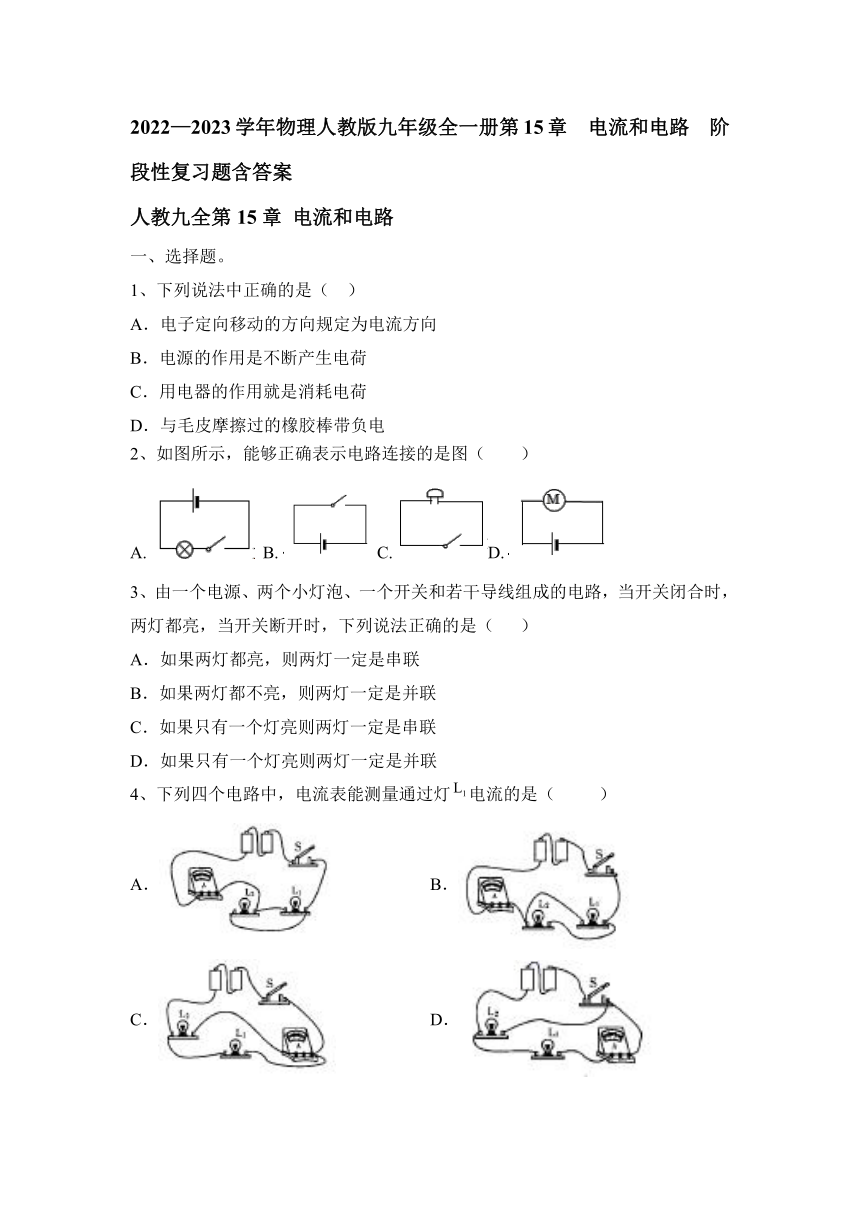

2022—2023学年物理人教版九年级全一册第15章 电流和电路 阶段性复习题（含答案）

2022—2023学年物理人教版九年级全一册第15章 电流和电路 阶段性复习题含答案
人教九全第15章 电流和电路
一、选择题。
1、下列说法中正确的是（ ）
A．电子定向移动的方向规定为电流方向
B．电源的作用是不断产生电荷
C．用电器的作用就是消耗电荷
D．与毛皮摩擦过的橡胶棒带负电
2、如图所示，能够正确表示电路连接的是图（　　）
A. B. C. D.
3、由一个电源、两个小灯泡、一个开关和若干导线组成的电路，当开关闭合时，两灯都亮，当开关断开时，下列说法正确的是（ ）
A．如果两灯都亮，则两灯一定是串联
B．如果两灯都不亮，则两灯一定是并联
C．如果只有一个灯亮则两灯一定是串联
D．如果只有一个灯亮则两灯一定是并联
4、下列四个电路中，电流表能测量通过灯电流的是（ ）
A． B．
C． D．

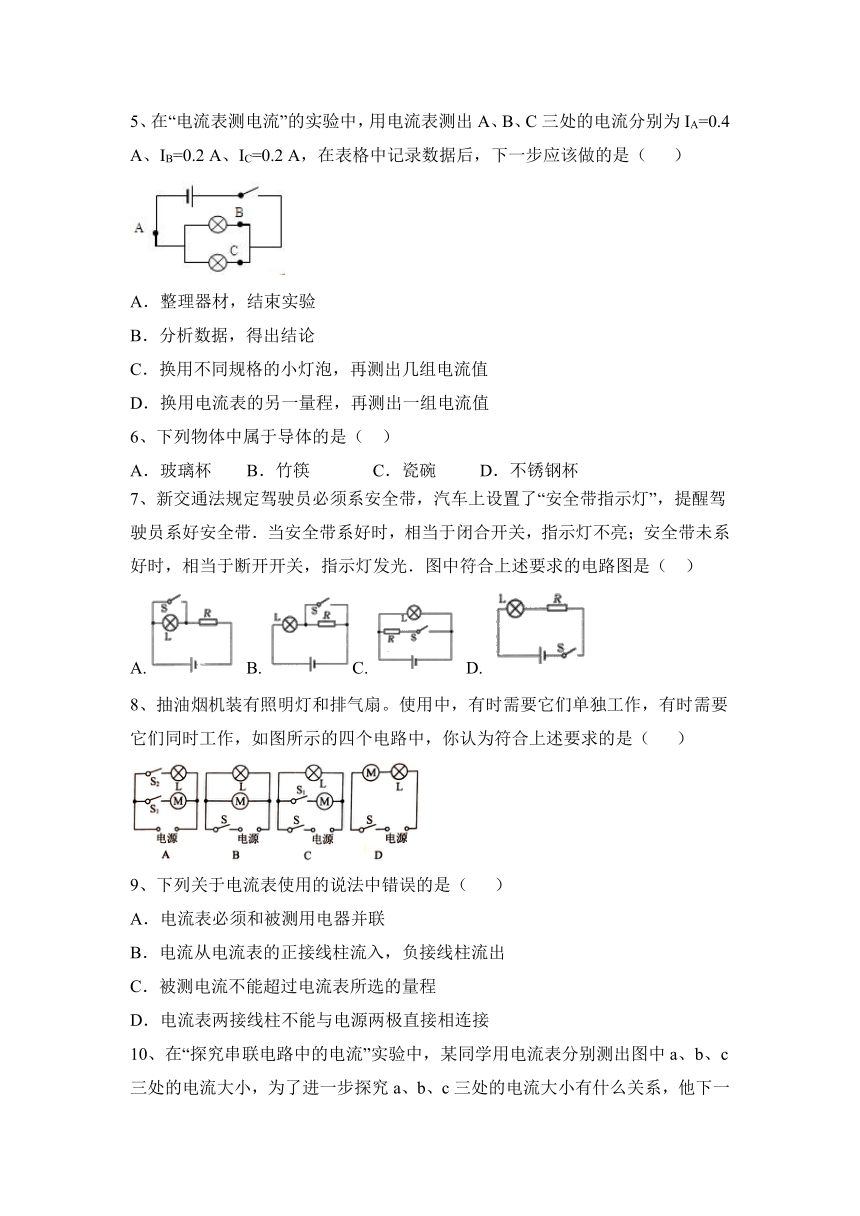

5、在“电流表测电流”的实验中，用电流表测出A、B、C三处的电流分别为IA=0.4 A、IB=0.2 A、IC=0.2 A，在表格中记录数据后，下一步应该做的是（ ）
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电流值
D．换用电流表的另一量程，再测出一组电流值
6、下列物体中属于导体的是（ ）
A．玻璃杯 B．竹筷 C．瓷碗 D．不锈钢杯
7、新交通法规定驾驶员必须系安全带，汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带．当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光．图中符合上述要求的电路图是（　）
A. B.C. D.
8、抽油烟机装有照明灯和排气扇。使用中，有时需要它们单独工作，有时需要它们同时工作，如图所示的四个电路中，你认为符合上述要求的是（ ）
9、下列关于电流表使用的说法中错误的是（ ）
A．电流表必须和被测用电器并联
B．电流从电流表的正接线柱流入，负接线柱流出
C．被测电流不能超过电流表所选的量程
D．电流表两接线柱不能与电源两极直接相连接

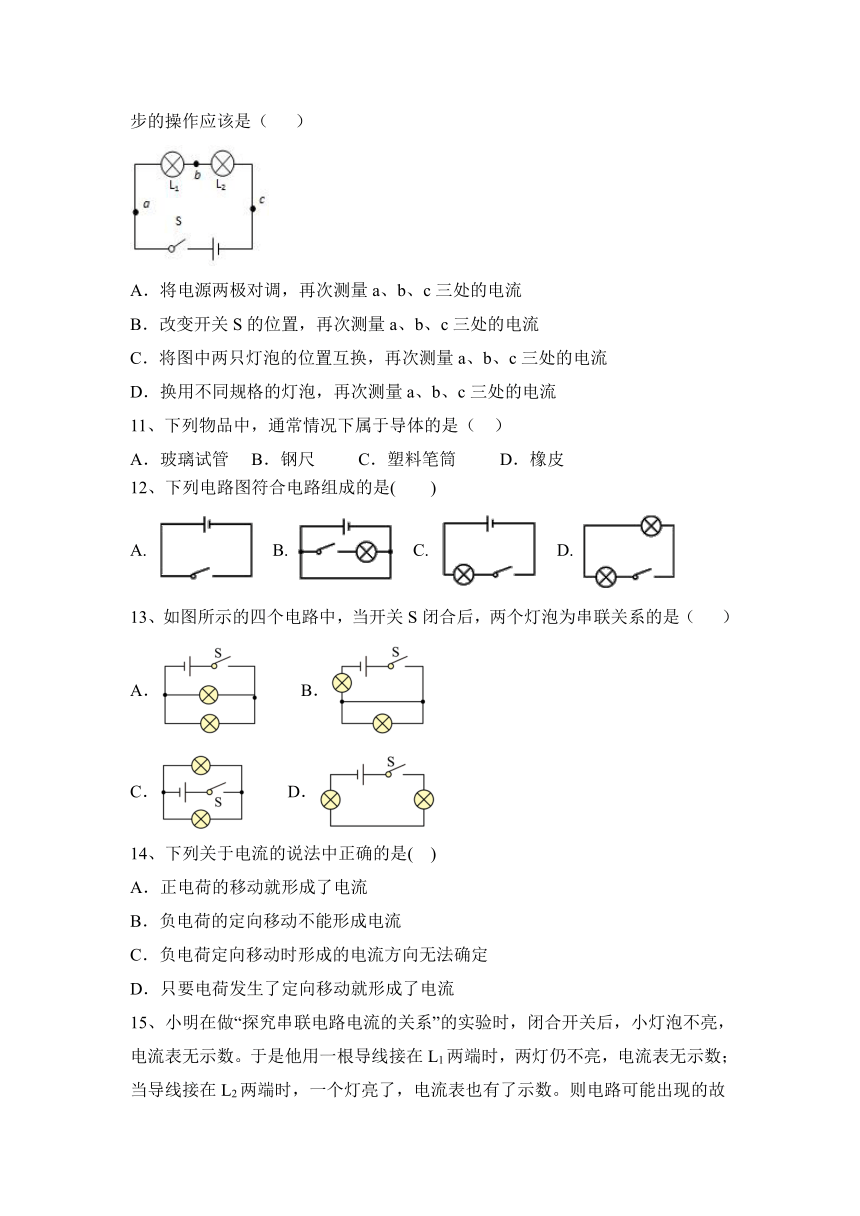

10、在“探究串联电路中的电流”实验中，某同学用电流表分别测出图中a、b、c三处的电流大小，为了进一步探究a、b、c三处的电流大小有什么关系，他下一步的操作应该是（ ）
A．将电源两极对调，再次测量a、b、c三处的电流
B．改变开关S的位置，再次测量a、b、c三处的电流
C．将图中两只灯泡的位置互换，再次测量a、b、c三处的电流
D．换用不同规格的灯泡，再次测量a、b、c三处的电流
11、下列物品中，通常情况下属于导体的是（ ）
A．玻璃试管 B．钢尺 C．塑料笔筒 D．橡皮
12、下列电路图符合电路组成的是( )
A. B. C. D.
13、如图所示的四个电路中，当开关S闭合后，两个灯泡为串联关系的是（ ）
A． B．
C． D．
14、下列关于电流的说法中正确的是( )
A．正电荷的移动就形成了电流
B．负电荷的定向移动不能形成电流
C．负电荷定向移动时形成的电流方向无法确定
D．只要电荷发生了定向移动就形成了电流

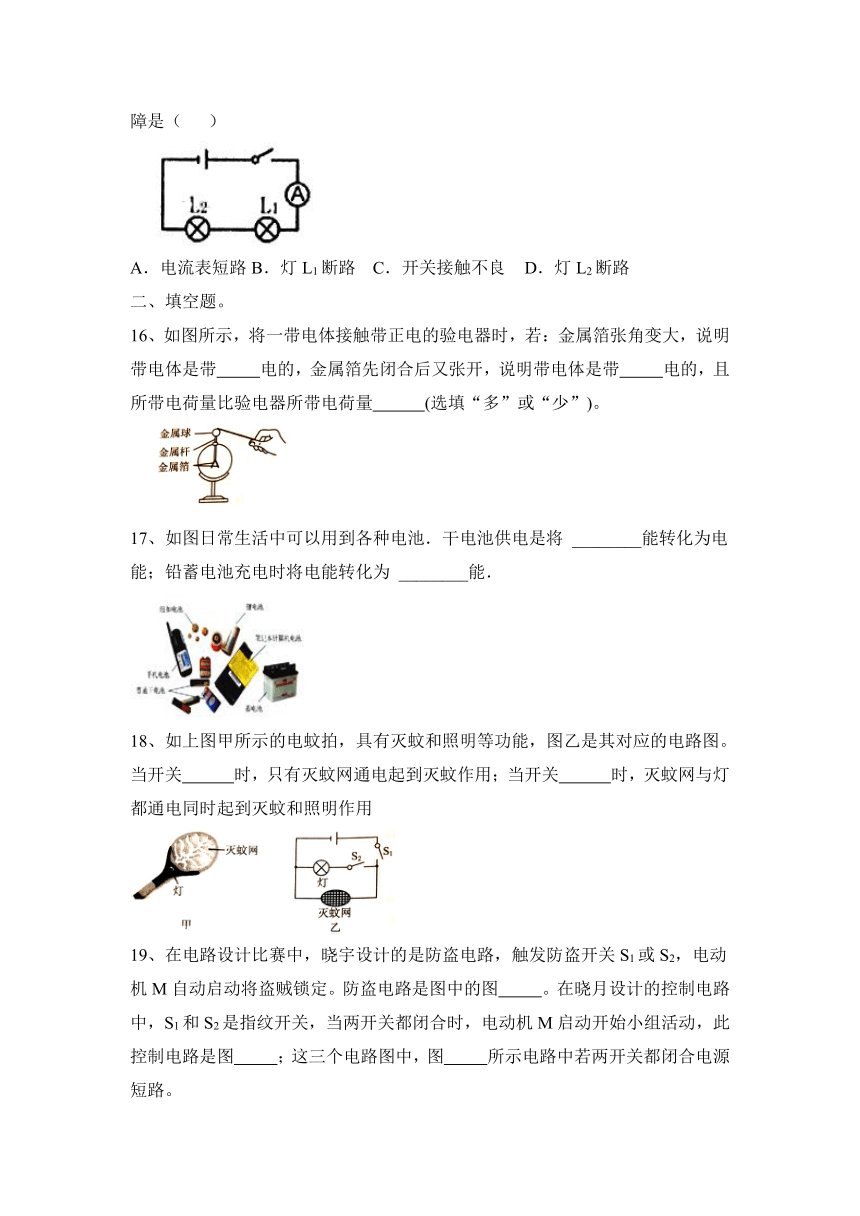

15、小明在做“探究串联电路电流的关系”的实验时，闭合开关后，小灯泡不亮，电流表无示数。于是他用一根导线接在L1两端时，两灯仍不亮，电流表无示数；当导线接在L2两端时，一个灯亮了，电流表也有了示数。则电路可能出现的故障是（ ）
A．电流表短路 B．灯L1断路 C．开关接触不良 D．灯L2断路
二、填空题。
16、如图所示，将一带电体接触带正电的验电器时，若：金属箔张角变大，说明带电体是带 电的，金属箔先闭合后又张开，说明带电体是带 电的，且所带电荷量比验电器所带电荷量 (选填“多”或“少”)。
17、如图日常生活中可以用到各种电池．干电池供电是将 ________能转化为电能；铅蓄电池充电时将电能转化为 ________能．
18、如上图甲所示的电蚊拍，具有灭蚊和照明等功能，图乙是其对应的电路图。当开关 时，只有灭蚊网通电起到灭蚊作用；当开关 时，灭蚊网与灯都通电同时起到灭蚊和照明作用

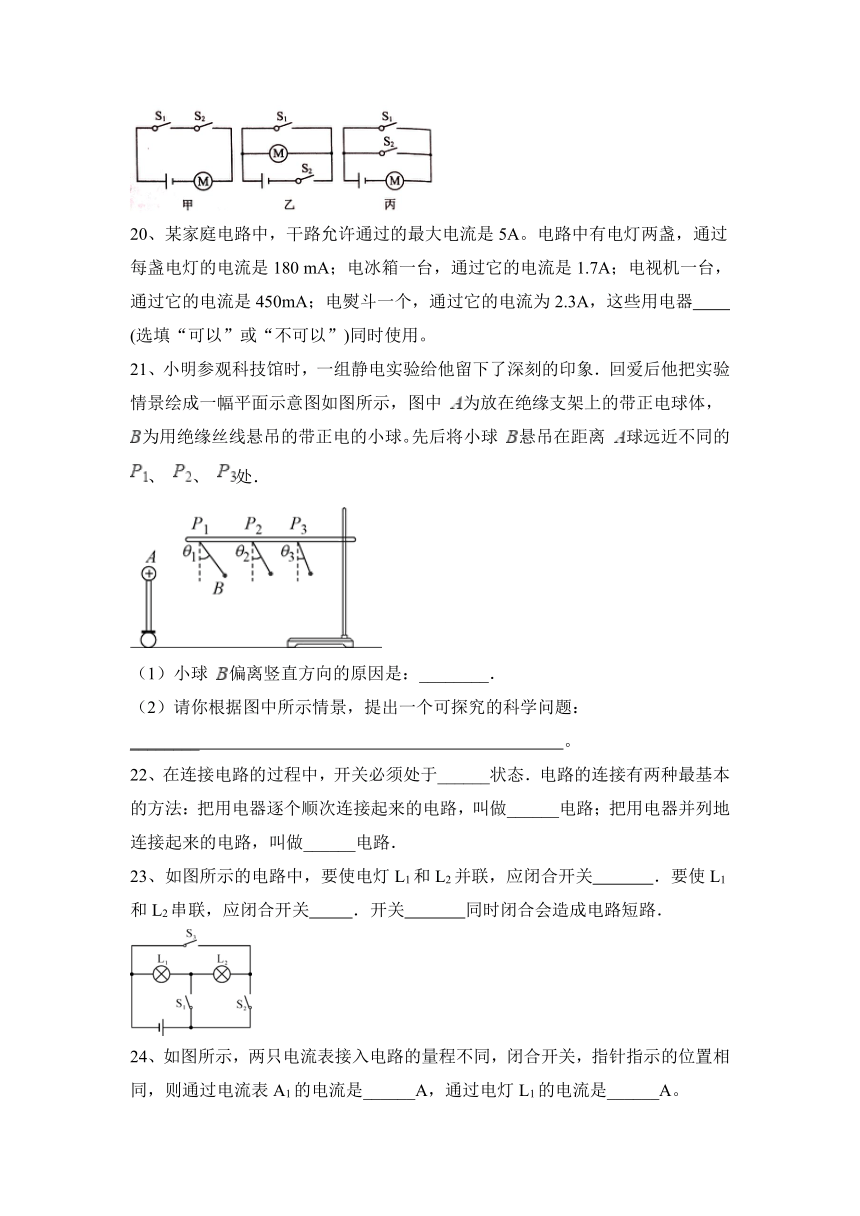

19、在电路设计比赛中，晓宇设计的是防盗电路，触发防盗开关S1或S2，电动机M自动启动将盗贼锁定。防盗电路是图中的图 。在晓月设计的控制电路中，S1和S2是指纹开关，当两开关都闭合时，电动机M启动开始小组活动，此控制电路是图 ；这三个电路图中，图 所示电路中若两开关都闭合电源短路。
20、某家庭电路中，干路允许通过的最大电流是5A。电路中有电灯两盏，通过每盏电灯的电流是180 mA；电冰箱一台，通过它的电流是1.7A；电视机一台，通过它的电流是450mA；电熨斗一个，通过它的电流为2.3A，这些用电器 (选填“可以”或“不可以”)同时使用。
21、小明参观科技馆时，一组静电实验给他留下了深刻的印象．回爱后他把实验情景绘成一幅平面示意图如图所示，图中 为放在绝缘支架上的带正电球体， 为用绝缘丝线悬吊的带正电的小球。先后将小球 悬吊在距离 球远近不同的 、 、 处．
（1）小球 偏离竖直方向的原因是：________．
（2）请你根据图中所示情景，提出一个可探究的科学问题：
________ 。
22、在连接电路的过程中，开关必须处于______状态．电路的连接有两种最基本的方法：把用电器逐个顺次连接起来的电路，叫做______电路；把用电器并列地连接起来的电路，叫做______电路．
23、如图所示的电路中，要使电灯L1和L2并联，应闭合开关 ．要使L1和L2串联，应闭合开关 ．开关 同时闭合会造成电路短路．
24、如图所示，两只电流表接入电路的量程不同，闭合开关，指针指示的位置相同，则通过电流表A1的电流是______A，通过电灯L1的电流是______A。
三、作图题。
25、高铁每节车厢都有两间洗手间，只有当两间洗手间的门都关上时（每扇门的插销都相当于一个开关），车厢中指示牌内的指示灯才会发光提示旅客“洗手间有人”。请你设计上述电路，并将电路图画在图中方框内。
四、实验题。
26、电学课上，老师曾讲过“开关的作用”，激发了小兰等同学对开关的控制作用的探究。小兰找来两只相同的小灯泡，装有两节干电池的电池盒，开关一只，导线若干。针对一只开关同时控制两盏电灯通断的情况画出电路图，如图所示。按图示电路探究了开关的控制作用。
请你思考回答问题：
按图　 　连接电路，开关闭合后，灯泡要亮一些。拧去一个小灯泡另一个小灯泡仍能继续发光，是按　 　图组成的电路。小兰发现学校教室里，也是一只开关控制两盏日光灯，教室里的日光灯采用的是　 　图所示的连接方法。（填“甲”或“乙”）
27、在“探究并联电路的电流规律”的实验中，如图甲是实验的电路图。
(1)若要测量干路中的电流，则电流表应接在甲图中的 点。
(2)小明同学准备测量A处的电流时，开关闭合后发现电流表的指针偏转如图乙所示，出现该现象的原因是 ；排除故障后，他用电流表分别在A、B、C处测得电流值如下表所示，比较表中数据，可以初步得出结论： (用含IA、IB、IC的式子表示)。
测量处 A B C
电流/A 0.28 0.24 0.52
(3)在表格中记录数据后，接下来应该做的是 。
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组数据
D．换用电流表的另一量程，再测出一组数据
(4)某小组在测量C处的电流时，L1灯泡发生断路，L2亮度 (选填“变亮”“变暗”或“不变”)，电流表示数 (选填“变大”“不变”或“变小”)。
五、计算题。
28、如图所示的电路中，当S1断开，S2接a时，电流表的示数是0.3A。
（1）求此时通过灯L1、L2的电流分别是多少？
（2）当S1断开、S2接b时，电流表的示数为0.2A，求通过灯L1、L2的电流分别是多少？
（3）当S1闭合、S2接a时，电流表的示数为0.9A，此时流过L1中的电流为600mA，求出此时通过灯L2中的电流是多少？
2022—2023学年物理人教版九年级全一册第15章 电流和电路 阶段性复习题含答案
人教九全第15章 电流和电路
一、选择题。
1、下列说法中正确的是（ ）
A．电子定向移动的方向规定为电流方向
B．电源的作用是不断产生电荷
C．用电器的作用就是消耗电荷
D．与毛皮摩擦过的橡胶棒带负电
【答案】D
2、如图所示，能够正确表示电路连接的是图（　　）
A. B. C. D.
【答案】A
3、由一个电源、两个小灯泡、一个开关和若干导线组成的电路，当开关闭合时，两灯都亮，当开关断开时，下列说法正确的是（ ）
A．如果两灯都亮，则两灯一定是串联
B．如果两灯都不亮，则两灯一定是并联
C．如果只有一个灯亮则两灯一定是串联
D．如果只有一个灯亮则两灯一定是并联
【答案】D
4、下列四个电路中，电流表能测量通过灯电流的是（ ）
A． B．
C． D．
【答案】D
5、在“电流表测电流”的实验中，用电流表测出A、B、C三处的电流分别为IA=0.4 A、IB=0.2 A、IC=0.2 A，在表格中记录数据后，下一步应该做的是（ ）
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电流值
D．换用电流表的另一量程，再测出一组电流值
【答案】C
6、下列物体中属于导体的是（ ）
A．玻璃杯 B．竹筷 C．瓷碗 D．不锈钢杯
【答案】D
7、新交通法规定驾驶员必须系安全带，汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带．当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光．图中符合上述要求的电路图是（　）
A. B.C. D.
【答案】A
8、抽油烟机装有照明灯和排气扇。使用中，有时需要它们单独工作，有时需要它们同时工作，如图所示的四个电路中，你认为符合上述要求的是（ ）
【答案】A
9、下列关于电流表使用的说法中错误的是（ ）
A．电流表必须和被测用电器并联
B．电流从电流表的正接线柱流入，负接线柱流出
C．被测电流不能超过电流表所选的量程
D．电流表两接线柱不能与电源两极直接相连接
【答案】A
10、在“探究串联电路中的电流”实验中，某同学用电流表分别测出图中a、b、c三处的电流大小，为了进一步探究a、b、c三处的电流大小有什么关系，他下一步的操作应该是（ ）
A．将电源两极对调，再次测量a、b、c三处的电流
B．改变开关S的位置，再次测量a、b、c三处的电流
C．将图中两只灯泡的位置互换，再次测量a、b、c三处的电流
D．换用不同规格的灯泡，再次测量a、b、c三处的电流
【答案】D
11、下列物品中，通常情况下属于导体的是（ ）
A．玻璃试管 B．钢尺 C．塑料笔筒 D．橡皮
【答案】B
12、下列电路图符合电路组成的是( )
A. B. C. D.
【答案】C
13、如图所示的四个电路中，当开关S闭合后，两个灯泡为串联关系的是（ ）
A． B．
C． D．
【答案】D
14、下列关于电流的说法中正确的是( )
A．正电荷的移动就形成了电流
B．负电荷的定向移动不能形成电流
C．负电荷定向移动时形成的电流方向无法确定
D．只要电荷发生了定向移动就形成了电流
【答案】D
15、小明在做“探究串联电路电流的关系”的实验时，闭合开关后，小灯泡不亮，电流表无示数。于是他用一根导线接在L1两端时，两灯仍不亮，电流表无示数；当导线接在L2两端时，一个灯亮了，电流表也有了示数。则电路可能出现的故障是（ ）
A．电流表短路 B．灯L1断路 C．开关接触不良 D．灯L2断路
【答案】D
二、填空题。
16、如图所示，将一带电体接触带正电的验电器时，若：金属箔张角变大，说明带电体是带 电的，金属箔先闭合后又张开，说明带电体是带 电的，且所带电荷量比验电器所带电荷量 (选填“多”或“少”)。
【答案】正 负 多
17、如图日常生活中可以用到各种电池．干电池供电是将 ________能转化为电能；铅蓄电池充电时将电能转化为 ________能．
【答案】化学 化学
18、如上图甲所示的电蚊拍，具有灭蚊和照明等功能，图乙是其对应的电路图。当开关 时，只有灭蚊网通电起到灭蚊作用；当开关 时，灭蚊网与灯都通电同时起到灭蚊和照明作用
【答案】S1闭合 S1、S2闭合
19、在电路设计比赛中，晓宇设计的是防盗电路，触发防盗开关S1或S2，电动机M自动启动将盗贼锁定。防盗电路是图中的图 。在晓月设计的控制电路中，S1和S2是指纹开关，当两开关都闭合时，电动机M启动开始小组活动，此控制电路是图 ；这三个电路图中，图 所示电路中若两开关都闭合电源短路。
【答案】丙 甲 乙
20、某家庭电路中，干路允许通过的最大电流是5A。电路中有电灯两盏，通过每盏电灯的电流是180 mA；电冰箱一台，通过它的电流是1.7A；电视机一台，通过它的电流是450mA；电熨斗一个，通过它的电流为2.3A，这些用电器 (选填“可以”或“不可以”)同时使用。
【答案】可以
21、小明参观科技馆时，一组静电实验给他留下了深刻的印象．回爱后他把实验情景绘成一幅平面示意图如图所示，图中 为放在绝缘支架上的带正电球体， 为用绝缘丝线悬吊的带正电的小球。先后将小球 悬吊在距离 球远近不同的 、 、 处．
（1）小球 偏离竖直方向的原因是：________．
（2）请你根据图中所示情景，提出一个可探究的科学问题：
________ 。
【答案】（1）B受到A的排斥力
（2）B球偏离竖直方向的角度与B到A的距离是否有关？
22、在连接电路的过程中，开关必须处于______状态．电路的连接有两种最基本的方法：把用电器逐个顺次连接起来的电路，叫做______电路；把用电器并列地连接起来的电路，叫做______电路．
【答案】断开 串联 并联
23、如图所示的电路中，要使电灯L1和L2并联，应闭合开关 ．要使L1和L2串联，应闭合开关 ．开关 同时闭合会造成电路短路．
【答案】S1、S3 S2 S2、S3
24、如图所示，两只电流表接入电路的量程不同，闭合开关，指针指示的位置相同，则通过电流表A1的电流是______A，通过电灯L1的电流是______A。
【答案】1.5 1.2
三、作图题。
25、高铁每节车厢都有两间洗手间，只有当两间洗手间的门都关上时（每扇门的插销都相当于一个开关），车厢中指示牌内的指示灯才会发光提示旅客“洗手间有人”。请你设计上述电路，并将电路图画在图中方框内。
【答案】如下图所示：
四、实验题。
26、电学课上，老师曾讲过“开关的作用”，激发了小兰等同学对开关的控制作用的探究。小兰找来两只相同的小灯泡，装有两节干电池的电池盒，开关一只，导线若干。针对一只开关同时控制两盏电灯通断的情况画出电路图，如图所示。按图示电路探究了开关的控制作用。
请你思考回答问题：
按图　 　连接电路，开关闭合后，灯泡要亮一些。拧去一个小灯泡另一个小灯泡仍能继续发光，是按　 　图组成的电路。小兰发现学校教室里，也是一只开关控制两盏日光灯，教室里的日光灯采用的是　 　图所示的连接方法。（填“甲”或“乙”）
【答案及解析】（1）由图示电路图可知，甲图中两灯泡串联，乙图中两灯泡并联，乙图灯泡电压大于甲图灯泡电压，乙图灯泡实际功率大，按乙图连接电路，开关闭合后灯泡要亮一些；
（2）灯泡并联时灯泡互不影响，能独立工作，灯泡串联时相互影响，不能独立工作，拧去一个小灯泡另一个小灯泡仍能继续发光，则两灯泡是并联的，是按乙图组成的电路。
教室里的日光灯有一盏不亮时，其它日光灯正常发光，由此可见，各日光灯间互不影响，能独立工作；教室里的日光灯是并联的，采用的连接方式是图乙所示连接方法。
故答案为：（1）乙；乙；（2）乙。
27、在“探究并联电路的电流规律”的实验中，如图甲是实验的电路图。
(1)若要测量干路中的电流，则电流表应接在甲图中的 点。
(2)小明同学准备测量A处的电流时，开关闭合后发现电流表的指针偏转如图乙所示，出现该现象的原因是 ；排除故障后，他用电流表分别在A、B、C处测得电流值如下表所示，比较表中数据，可以初步得出结论： (用含IA、IB、IC的式子表示)。
测量处 A B C
电流/A 0.28 0.24 0.52
(3)在表格中记录数据后，接下来应该做的是 。
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组数据
D．换用电流表的另一量程，再测出一组数据
(4)某小组在测量C处的电流时，L1灯泡发生断路，L2亮度 (选填“变亮”“变暗”或“不变”)，电流表示数 (选填“变大”“不变”或“变小”)。
【答案】（1）C； （2）电流表的正负接线柱接反了；IC=IA+IB；
（3）C； （4）不变；变小。
五、计算题。
28、如图所示的电路中，当S1断开，S2接a时，电流表的示数是0.3A。
（1）求此时通过灯L1、L2的电流分别是多少？
（2）当S1断开、S2接b时，电流表的示数为0.2A，求通过灯L1、L2的电流分别是多少？
（3）当S1闭合、S2接a时，电流表的示数为0.9A，此时流过L1中的电流为600mA，求出此时通过灯L2中的电流是多少？
【答案及解析】
（1）当S1断开，S2接a时，电流从正极出发经灯泡L2、电流表回负极，灯L1中无电流通过，故通过灯L1的电流为0；通过L2的电流为0.3A；
（2）当S1断开、S2接b时，灯L1、L2串联，电流表测电路中的电流，因为串联电路中各处的电流相等，所以通过两灯泡的电流均为0.2A；
（3）当S1闭合、S2接a时，灯L1、L2并联，电流表A测干路中的电流，I=0.9A，
流过L1中的电流I1=600mA=0.6A，
根据并联电路的电流规律I=I1+I2可得，
此时通过灯L2中的电流I2=I﹣I1=0.9A﹣0.6A=0.3A。
答：
（1）此时灯L1的电流为0、L2的电流为0.3A；
（2）通过灯L1、L2的电流分别是0.2A；
（3）此时通过灯L2中的电流是0.3A。
