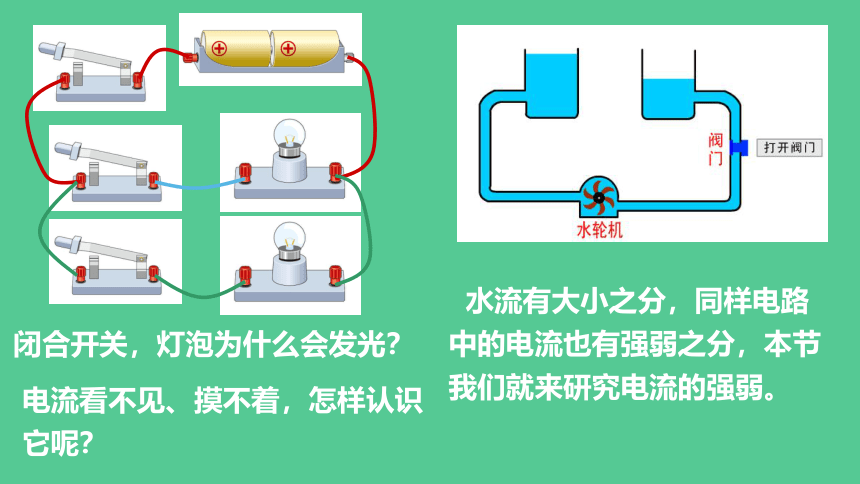

闭合开关，灯泡为什么会发光？
水流有大小之分，同样电路中的电流也有强弱之分，本节我们就来研究电流的强弱。
电流看不见、摸不着，怎样认识它呢？
15.4 电流的测量
第十五章
电流和电路

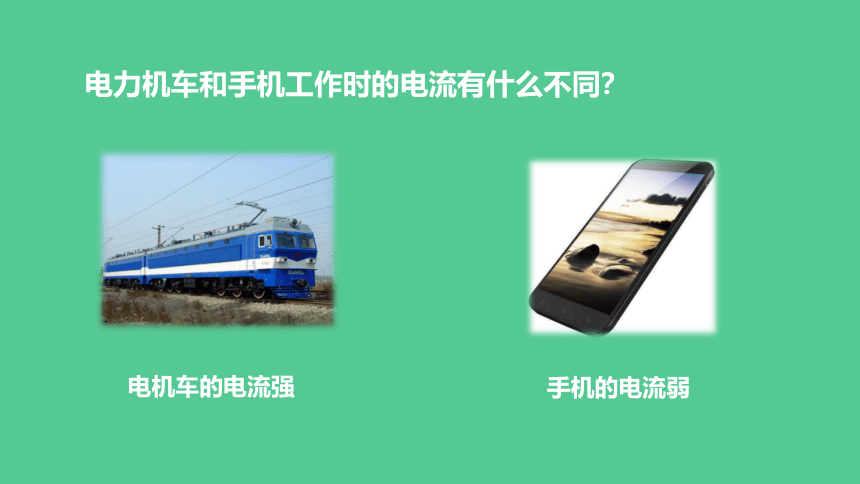

电力机车和手机工作时的电流有什么不同？
电机车的电流强
手机的电流弱

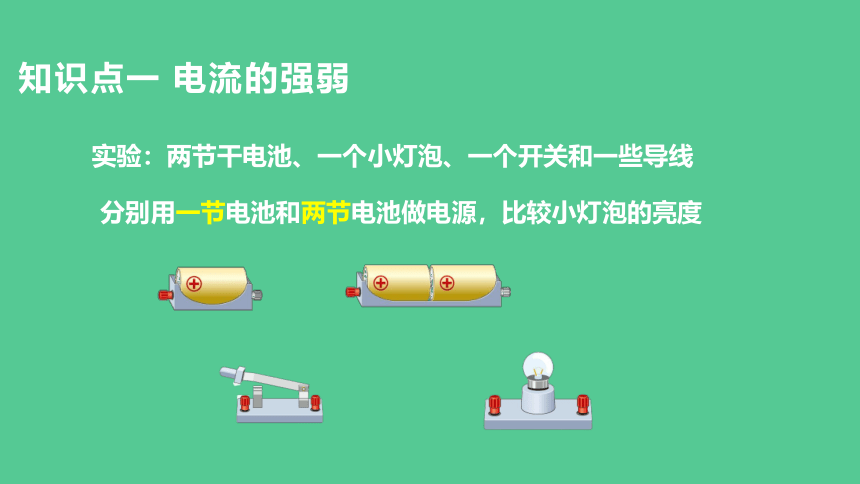

实验：两节干电池、一个小灯泡、一个开关和一些导线
分别用一节电池和两节电池做电源，比较小灯泡的亮度

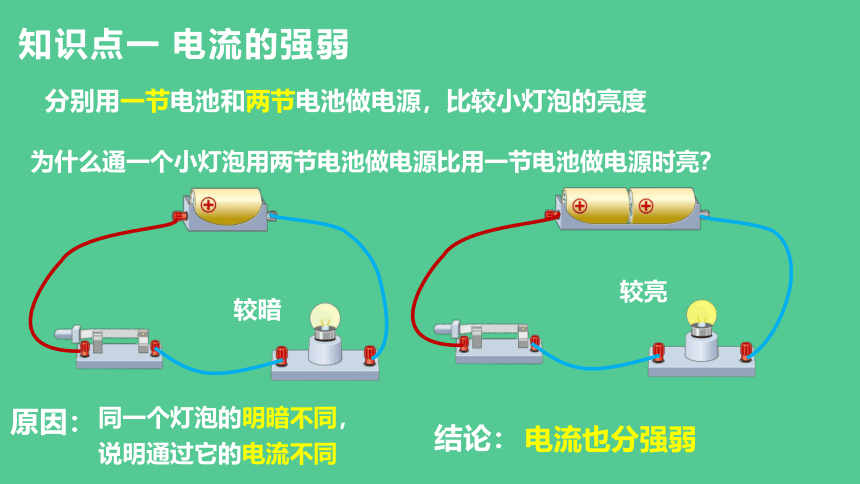

知识点一 电流的强弱
知识点一 电流的强弱
为什么通一个小灯泡用两节电池做电源比用一节电池做电源时亮？
较亮
较暗
分别用一节电池和两节电池做电源，比较小灯泡的亮度
原因：
同一个灯泡的明暗不同，说明通过它的电流不同
结论：
电流也分强弱

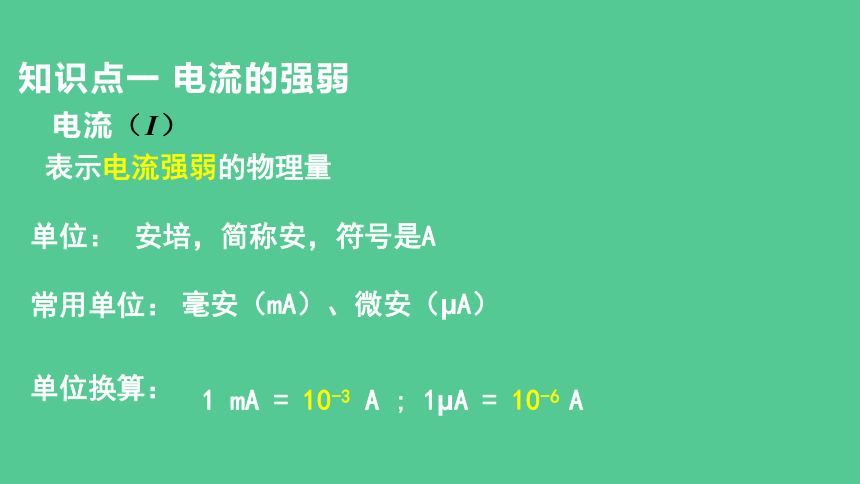

知识点一 电流的强弱
电流（I）
表示电流强弱的物理量
单位：
常用单位：
单位换算：
安培，简称安，符号是A
毫安（mA）、微安（ A）
1 mA = 10-3 A ; 1 A = 10-6 A
电流
安培（1775-1836）
安培是法国的科学家，他在物理、化学、数学等方面都有很深的造诣，安培在电学方面的研究成果尤为突出，被后人称为“电学中的牛顿”，为了纪念他，物理学中用安培作为电流的单位。

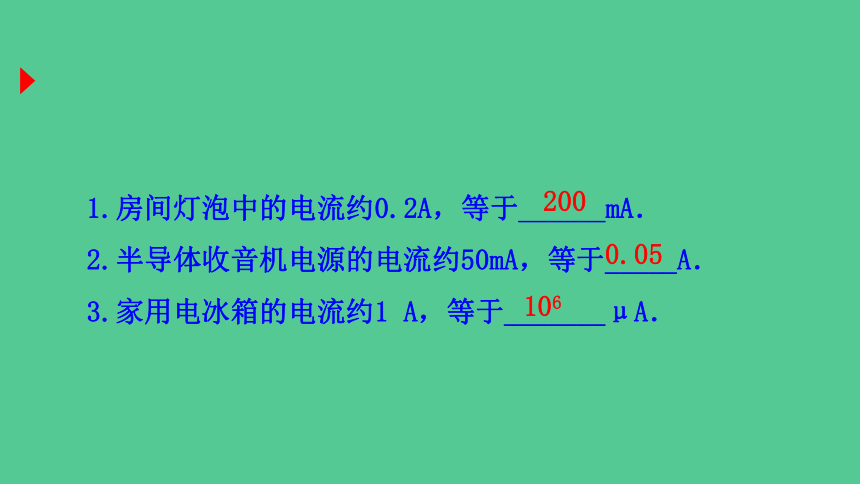

1.房间灯泡中的电流约0.2A，等于______mA．
2.半导体收音机电源的电流约50mA，等于_____A．
3.家用电冰箱的电流约1 A，等于_______μA．
200
0.05
106

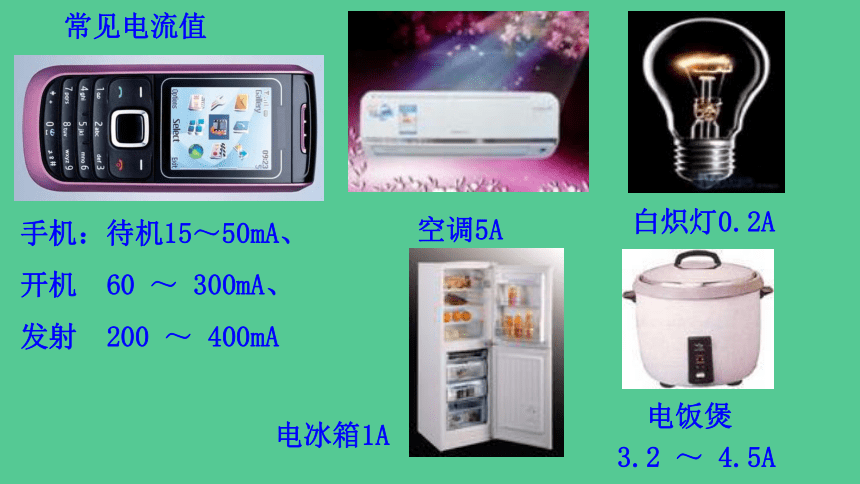

手机：待机15～50mA、
开机 60 ～ 300mA、
发射 200 ～ 400mA
电饭煲
3.2 ～ 4.5A
常见电流值
白炽灯0.2A
空调5A
电冰箱1A

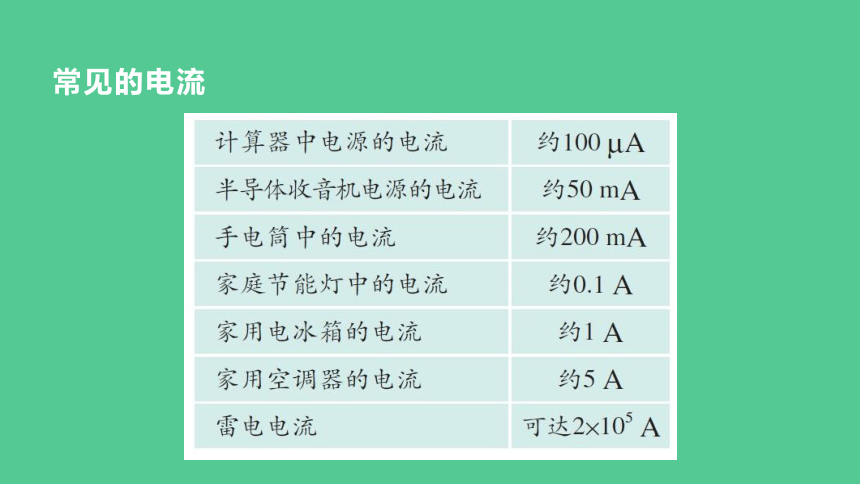

常见的电流

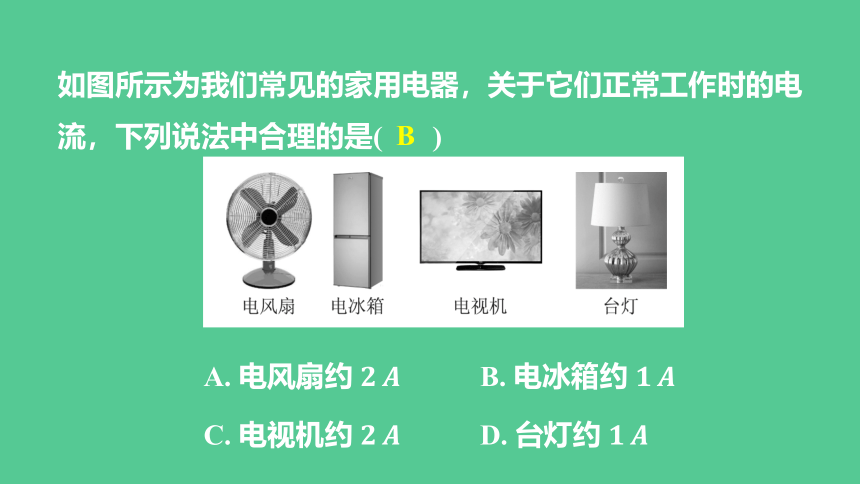

如图所示为我们常见的家用电器，关于它们正常工作时的电流，下列说法中合理的是( )
A. 电风扇约 B. 电冰箱约
C. 电视机约 D. 台灯约
B

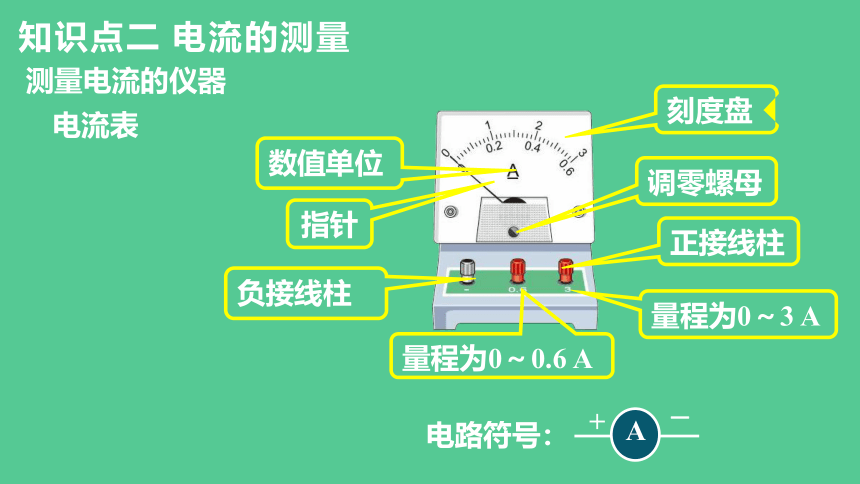

知识点二 电流的测量
电流表
刻度盘
数值单位
指针
调零螺母
正接线柱
负接线柱
量程为0～0.6 A
量程为0～3 A
电路符号：
A
+
－
测量电流的仪器

电流表的连接
量 程
0~3A
0~0.6A
0.1A
0.02A
三观察
调零
零刻线
分度值
连接前
调零螺母

电流表的连接
连接时：
三要一不要
I 流经电流表和灯泡
电流表在电路中相当于一根导线
1.必须将电流表和被测的用电器串联
阅读课本P46 总结出四点电流表的使用特点
灯泡不亮，被短接

电流表的连接
连接时：
三要一不要
2.必须让电流从正接线柱流入，从负接线柱流出。
你认为哪种接法是正确的？为什么？

电流表的连接
连接时：
三要一不要
3.必须正确选择电流表的量程。
为避免电流过大损坏电流表，在不能事先估计电流的情况下，可以先闭合开关然后迅速断开，看看在开关闭合的瞬间指针的偏转是否在最大测量值之内。
①被测电流不要超出电流表的量程（试触法）

电流表的连接
连接时：
三要一不要
3.必须正确选择电流表的量程。
①被测电流不要超出电流表的量程（试触法）
先选大量程进行试触：
若偏转很小，选小量程接线柱。
若偏转过大，换更大量程电流表。

电流表的连接
连接时：
三要一不要
3.必须正确选择电流表的量程。
②在不超过量程的情况下，应选用小量程测电流，因为小量程分度值小，精度高。

电流表的连接
连接时：
三要一不要
4.不允许把电流表直接连到电源的两极。
接线柱
量程
分度值
“-” “0.6”
“-” “3”
0～0.6A
0～3A
0.02A
0.1A
电流表的读数
（1）明确所选电流表的量程；
（2）确定电流表的分度值；
（3）由指针位置读出示数。
每一大格是0.2A，每一小格是0.02A。
每一大格是1A，每一小格是0.1A。
代表含义
2.6A
0.52A
0.3A
1.5A
指针偏转程度相同，大量程读数是小量程读数的____倍。
5
1.5A
0.3A
如图所示，关于电流表的读数，下列说法中正确的是( )
A. 连接靠右边两个接线柱时示数是
B. 连接靠左边两个接线柱时示数是
C. 连接靠右边两个接线柱时示数是
D. 连接靠左边两个接线柱时示数是
D
如图所示，估计通过L1的电流约为0.4A，通过L2的电流约为0.7A，请按要求完成下列问题。
（1）灯L1、L2并联，开关S控制两灯泡，电流表A1测L1中的电流，电流表A2测干路电流，请用笔画线代替导线把实物连接起来，导线不交叉。
（2）根据你连接的实物图在虚线框内画出对应的电路图。
按照图甲所示的电路图，以笔画线代替导线，完成图乙的电路连接。
电流
定义：
电流的强弱
表示电流强弱的物理量，用I表示。
安培，简称安，用A表示
单位：
电流的测量
国际：
常用：
毫安（mA）和微安（μA ）
单位换算：相临单位间都是1000进率
电流表的连接
电流表的读数
认识电流表
电流正入负出
串联在电路中
不超量程
不能与电源直接相连
1.电流从电源的　　　　极流出，经过导线、用电器等流向电源的　　　极。电流是有强弱的，电流用字母　　　　表示，它的国际单位是　　　　，简称　　　，符号是　　　，家庭节能灯中的电流约是　　　　mA=　　 μA。
正
负
I
安培
安
A
100
105
2.要测量电路中通过某个元件的电流，必须把电流表与这个元件　　　　起来，并且要使电流从电流表的　　　　接线柱流入，从　　　　接线柱流出；通过电流表的电流不得超过电流表的　　　　　　；不经过电路中的用电器，而将电流表的两个接线柱直接接到　　　　　　是绝不允许的。
串联
正
负
最大测量值
电源两极上
3.如图所示，当所接量程为0~0.6 A时，分度值是　　　A，电流表的示数为　　　　A；当所接量程为0~3 A时，分度值是
　　　A，电流表的示数为　　　　A。
0.02
0.48
0.1
2.4
4.如图所示的电路中，用电流表测通过灯L2的电流，正确的是 (　　)
B
图B接法的错误：　 ;
图C接法的错误：　 ;
图D接法的错误：　 。
5.如图所示的四个电路图中，关于电流表的连接，只有图A的接法是正确的，请分别指出其余三种接法的错误之处。
正、负接线柱接反
直接接在电源两极上，闭合开关，造成短路
与灯泡并联，闭合开关，造成短路
