16.2串、并联电路中电压的规律 同步测试（一）(无答案)

人教版九年级物理

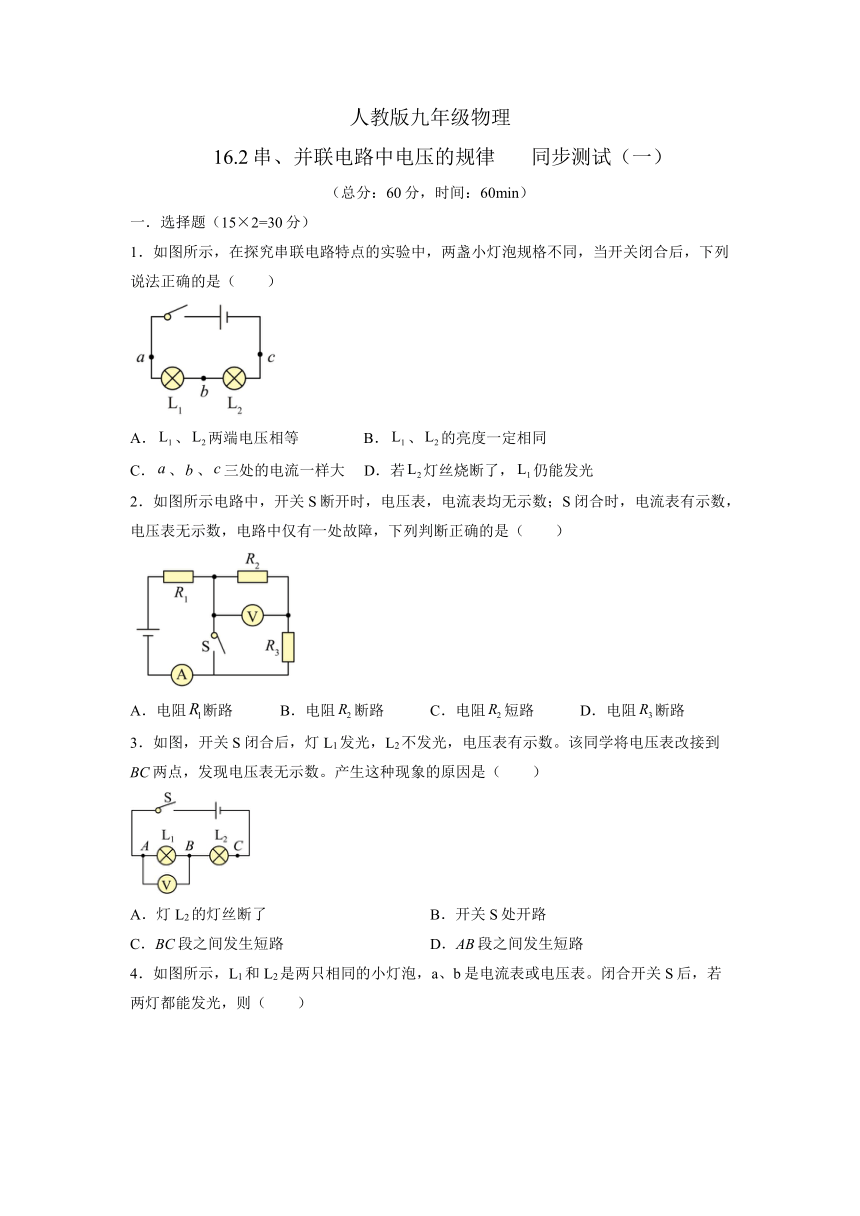

16.2串、并联电路中电压的规律 同步测试（一）
（总分：60分，时间：60min）
一．选择题（15×2=30分）
1．如图所示，在探究串联电路特点的实验中，两盏小灯泡规格不同，当开关闭合后，下列说法正确的是（　　）
A．、两端电压相等 B．、的亮度一定相同
C．、、三处的电流一样大 D．若灯丝烧断了，仍能发光
2．如图所示电路中，开关S断开时，电压表，电流表均无示数；S闭合时，电流表有示数，电压表无示数，电路中仅有一处故障，下列判断正确的是（　　）
A．电阻断路 B．电阻断路 C．电阻短路 D．电阻断路
3．如图，开关S闭合后，灯L1发光，L2不发光，电压表有示数。该同学将电压表改接到BC两点，发现电压表无示数。产生这种现象的原因是（　　）
A．灯L2的灯丝断了 B．开关S处开路
C．BC段之间发生短路 D．AB段之间发生短路

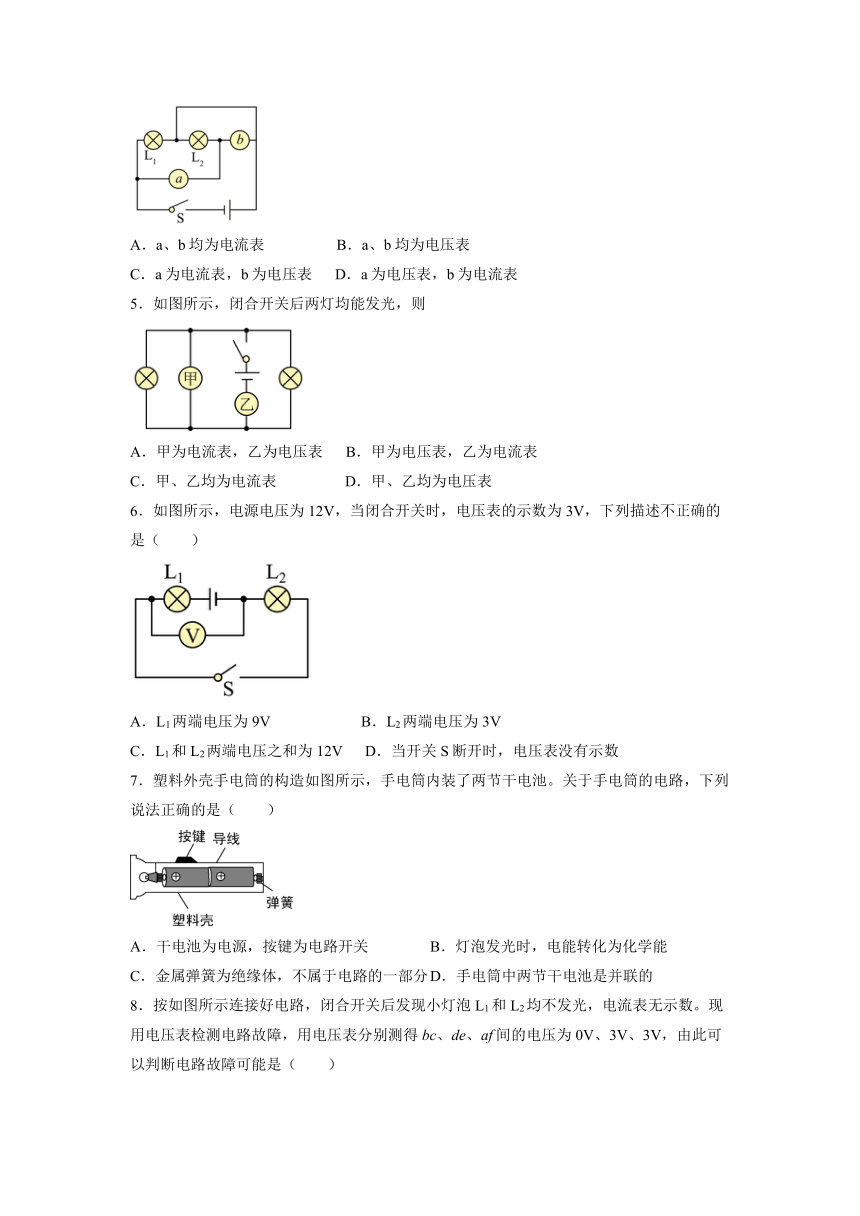

4．如图所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表。闭合开关S后，若两灯都能发光，则（　　）
A．a、b均为电流表 B．a、b均为电压表
C．a为电流表，b为电压表 D．a为电压表，b为电流表
5．如图所示，闭合开关后两灯均能发光，则
A．甲为电流表，乙为电压表 B．甲为电压表，乙为电流表
C．甲、乙均为电流表 D．甲、乙均为电压表
6．如图所示，电源电压为12V，当闭合开关时，电压表的示数为3V，下列描述不正确的是（　　）
A．L1两端电压为9V B．L2两端电压为3V
C．L1和L2两端电压之和为12V D．当开关S断开时，电压表没有示数
7．塑料外壳手电筒的构造如图所示，手电筒内装了两节干电池。关于手电筒的电路，下列说法正确的是（　　）
A．干电池为电源，按键为电路开关 B．灯泡发光时，电能转化为化学能
C．金属弹簧为绝缘体，不属于电路的一部分 D．手电筒中两节干电池是并联的

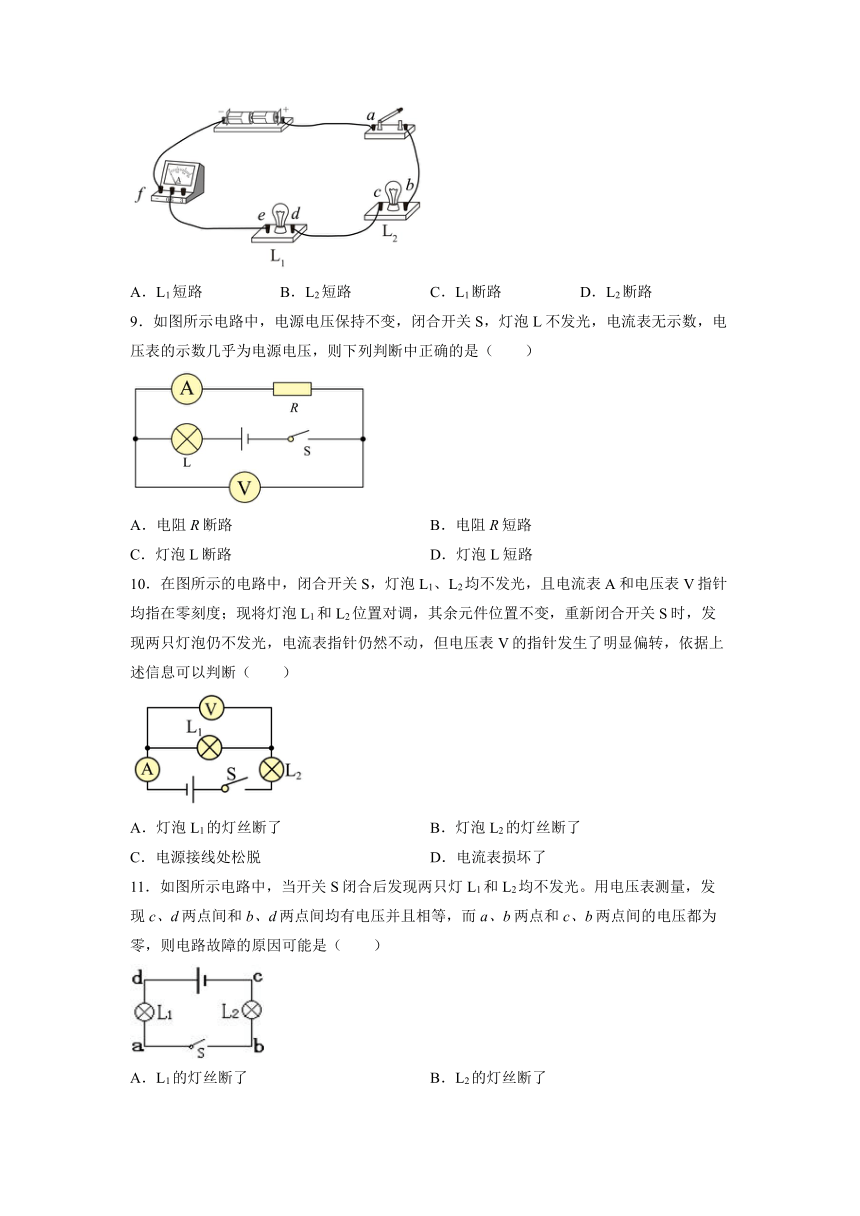

8．按如图所示连接好电路，闭合开关后发现小灯泡L1和L2均不发光，电流表无示数。现用电压表检测电路故障，用电压表分别测得bc、de、af间的电压为0V、3V、3V，由此可以判断电路故障可能是（　　）
A．L1短路 B．L2短路 C．L1断路 D．L2断路
9．如图所示电路中，电源电压保持不变，闭合开关S，灯泡L不发光，电流表无示数，电压表的示数几乎为电源电压，则下列判断中正确的是（　　）
A．电阻R断路 B．电阻R短路
C．灯泡L断路 D．灯泡L短路
10．在图所示的电路中，闭合开关S，灯泡L1、L2均不发光，且电流表A和电压表V指针均指在零刻度；现将灯泡L1和L2位置对调，其余元件位置不变，重新闭合开关S时，发现两只灯泡仍不发光，电流表指针仍然不动，但电压表V的指针发生了明显偏转，依据上述信息可以判断（　　）
A．灯泡L1的灯丝断了 B．灯泡L2的灯丝断了
C．电源接线处松脱 D．电流表损坏了
11．如图所示电路中，当开关S闭合后发现两只灯L1和L2均不发光。用电压表测量，发现c、d两点间和b、d两点间均有电压并且相等，而a、b两点和c、b两点间的电压都为零，则电路故障的原因可能是（　　）
A．L1的灯丝断了 B．L2的灯丝断了
C．L1或L2发生了短路 D．开关S接触不良
12．在如图所示的电路中，闭合开关S，灯泡L1和L2都能发光，则下列操作及其判断正确的是（　　）
A．若将一根导线的两端分别接在b、g接线柱后，灯泡L2不亮
B．若将电流表并联在接线柱c、d上，此时电流表测量流经灯泡L1的电流
C．若将电压表并联在接线柱e、f上，断开开关，电压表的示数为零
D．若将电压表并联在接线柱g、h上，此时电压表测量L1和L2两端的总电压
13．如图所示，电源电压为3V，甲、乙灯泡规格相同，当闭合开关S后，两灯都不亮，现用电压表进行检测，测出A、B两点间电压为0，B、C两点间电压为3V，造成断路原因可能是（　　）
A．电源接触不良 B．乙灯接触不良或灯丝断了
C．开关接触不良 D．甲灯接触不良或灯丝断了
14．在如图所示的电路中，S闭合后下列各种情况不正确的是（　　）
A．如果甲、乙、丙是电压表，当S1闭合后U丙＝U甲+U乙
B．如果甲是电压表，乙、丙是电流表，S1断开形成并联电路
C．电路中甲表和乙表可以同时是电流表
D．如果电路是并联电路，则乙表的示数大于丙表的示数
15．如图所示电路中，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2，那么下列有关说法正确的是（　　）
A．这是一个串联电路，且U2=U1+U3，I1=I2
B．这是一个串联电路，且U1+U2=U3，I=I2
C．这是一个并联电路，且U2=U1=U3，I1D．这是一个并联电路，且U2=U1+U3，I1>I2
16．如图所示，两盏相同的电灯在闭合开关后都能发光．过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果电路中只有一处故障，则故障可能是( )
A．电灯L1断路 B．电灯L2断路
C．电灯L1短路 D．电灯L2短路
二．填空题（每空2分，共 16分）
17．如图所示，电源电压恒为 3V，开关 S 闭合后电压表示数为 2V，则灯 L2两端的电压为 ______ V，若断开开关， 电压表示数将 ______ （选填“变大”“变小”或“不变”）。
18．如图甲所示，仅闭合开关S1，电压表示数如图乙；闭合S1、S2，两电流表的指针均如图丙所示。当S1、S2都闭合时，通过L1的电流为______A，灯L1两端的电压为______V；当仅闭合S1时，电流表A1的示数为______A。
19．如图所示，两位同学分别设计了用一个单刀双掷开关，一只电压表，在不改变电路连接的前提下，能测出灯L1和L2两端电压的电路图。请你判断，设计的电路图中______（填“甲”或“乙”）图是正确的。他们选择正确的电路图进行测量，当开关拨至1时，电压表的示数为2V；当开关拨至2时，电压表的示数为5V。则灯L1两端电压为______V，灯L2两端电压为______V。
三实验探究题（每空2分，共14分）
20．小明同学在探究串联电路电压规律的实验中，提出猜想：串联电路中各用电器两端的电压相等，总电压等于各部分电压之和。他准备了两只相同的灯泡L1、L2和其它实验器材。连接好电路，闭合开关，用电压表分别测出AB、BC、AC间的电压，并记录在表格中。
（1）准备器材时，灯L1和灯L2的规格应选______（选填“相同”或“不同”）的；在连接电路时发现，他们刚接好最后一根导线，电压表的指针就发生了偏转，由此可知他们在连接电路时，忘了______；
（2）在测灯L1两端电压时，闭合开关，发现电压表示数为零，原因可能是________（写出一种即可）；
（3）在物理学中，串联电路电压的特点是：______；（字母表达式）
（4）写出该实验一点的不足之处______；
（5）小敏同学用电流表测量电流时，把电流表串联接入电路后闭合开关，发现指针偏转如图甲所示，产生这种情况的原因是______；另一同学测量时，则发现指针偏转如图乙所示，产生这种情况的原因是______。
AB间电压 BC间电压 AC间电压
1.4V 1.4V 2.8V
