16.2串、并联电路中电压的规律 同步测试（二）(无答案)

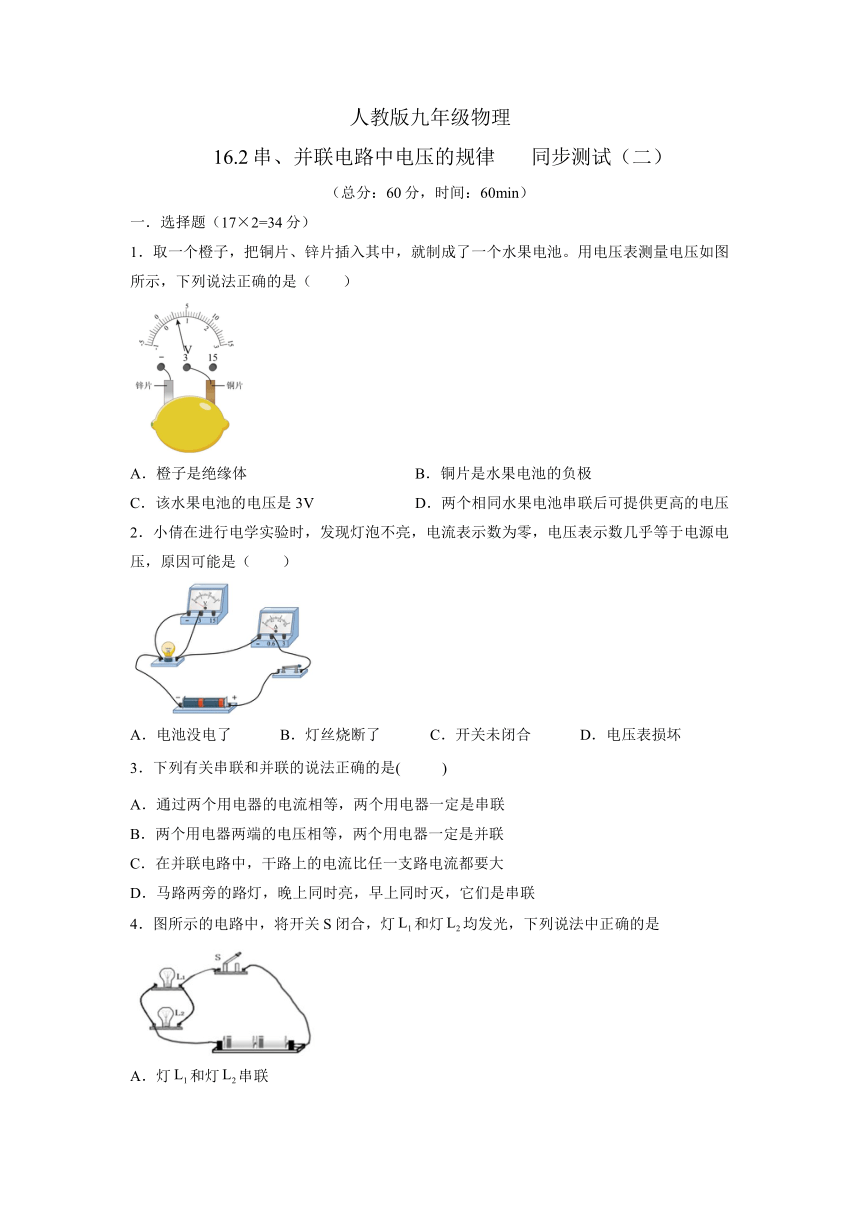

人教版九年级物理
16.2串、并联电路中电压的规律 同步测试（二）
（总分：60分，时间：60min）
一．选择题（17×2=34分）
1．取一个橙子，把铜片、锌片插入其中，就制成了一个水果电池。用电压表测量电压如图所示，下列说法正确的是（　　）
A．橙子是绝缘体 B．铜片是水果电池的负极
C．该水果电池的电压是3V D．两个相同水果电池串联后可提供更高的电压
2．小倩在进行电学实验时，发现灯泡不亮，电流表示数为零，电压表示数几乎等于电源电压，原因可能是（　　）
A．电池没电了 B．灯丝烧断了 C．开关未闭合 D．电压表损坏
3．下列有关串联和并联的说法正确的是( )
A．通过两个用电器的电流相等，两个用电器一定是串联
B．两个用电器两端的电压相等，两个用电器一定是并联
C．在并联电路中，干路上的电流比任一支路电流都要大
D．马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联
4．图所示的电路中，将开关S闭合，灯和灯均发光，下列说法中正确的是

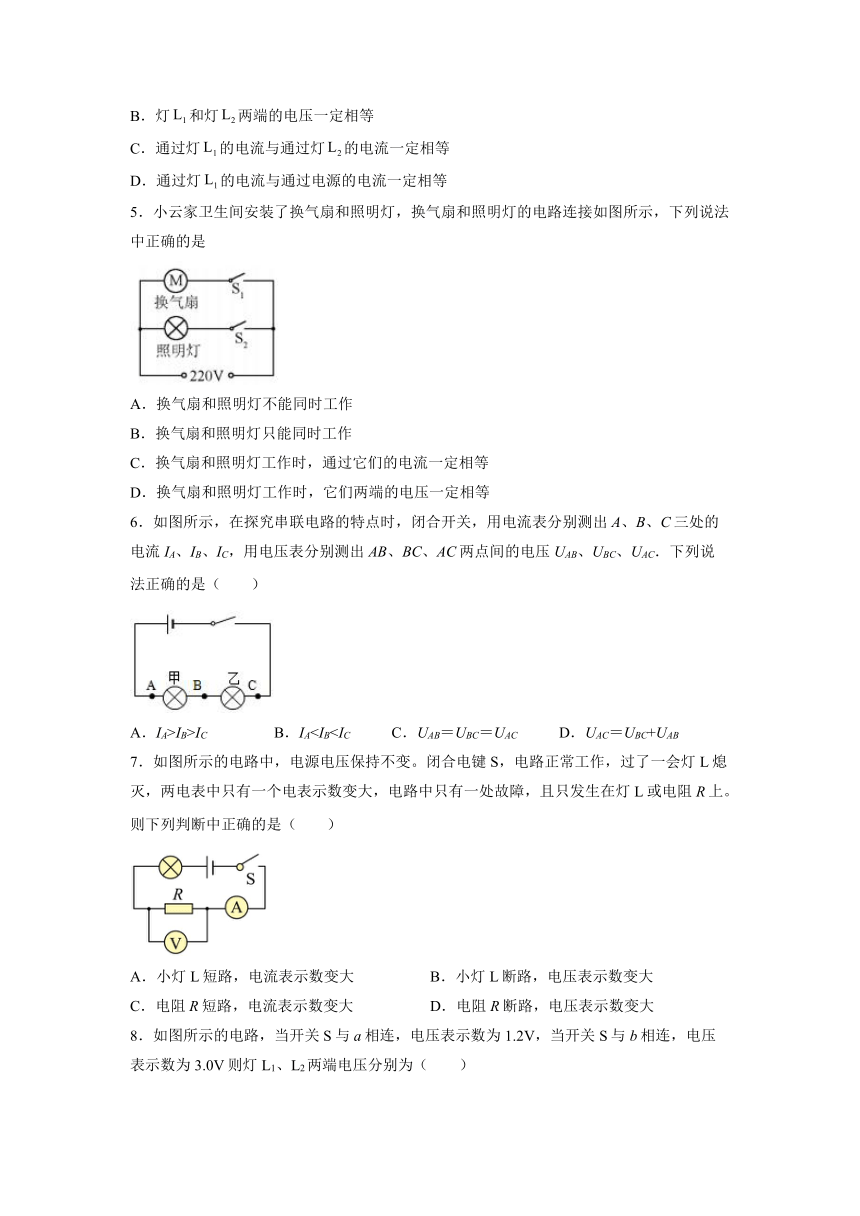

A．灯和灯串联
B．灯和灯两端的电压一定相等
C．通过灯的电流与通过灯的电流一定相等
D．通过灯的电流与通过电源的电流一定相等
5．小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的是
A．换气扇和照明灯不能同时工作
B．换气扇和照明灯只能同时工作
C．换气扇和照明灯工作时，通过它们的电流一定相等
D．换气扇和照明灯工作时，它们两端的电压一定相等
6．如图所示，在探究串联电路的特点时，闭合开关，用电流表分别测出A、B、C三处的电流IA、IB、IC，用电压表分别测出AB、BC、AC两点间的电压UAB、UBC、UAC．下列说法正确的是（ ）
A．IA>IB>IC B．IA7．如图所示的电路中，电源电压保持不变。闭合电键S，电路正常工作，过了一会灯L熄灭，两电表中只有一个电表示数变大，电路中只有一处故障，且只发生在灯L或电阻R上。则下列判断中正确的是（ ）
A．小灯L短路，电流表示数变大 B．小灯L断路，电压表示数变大
C．电阻R短路，电流表示数变大 D．电阻R断路，电压表示数变大

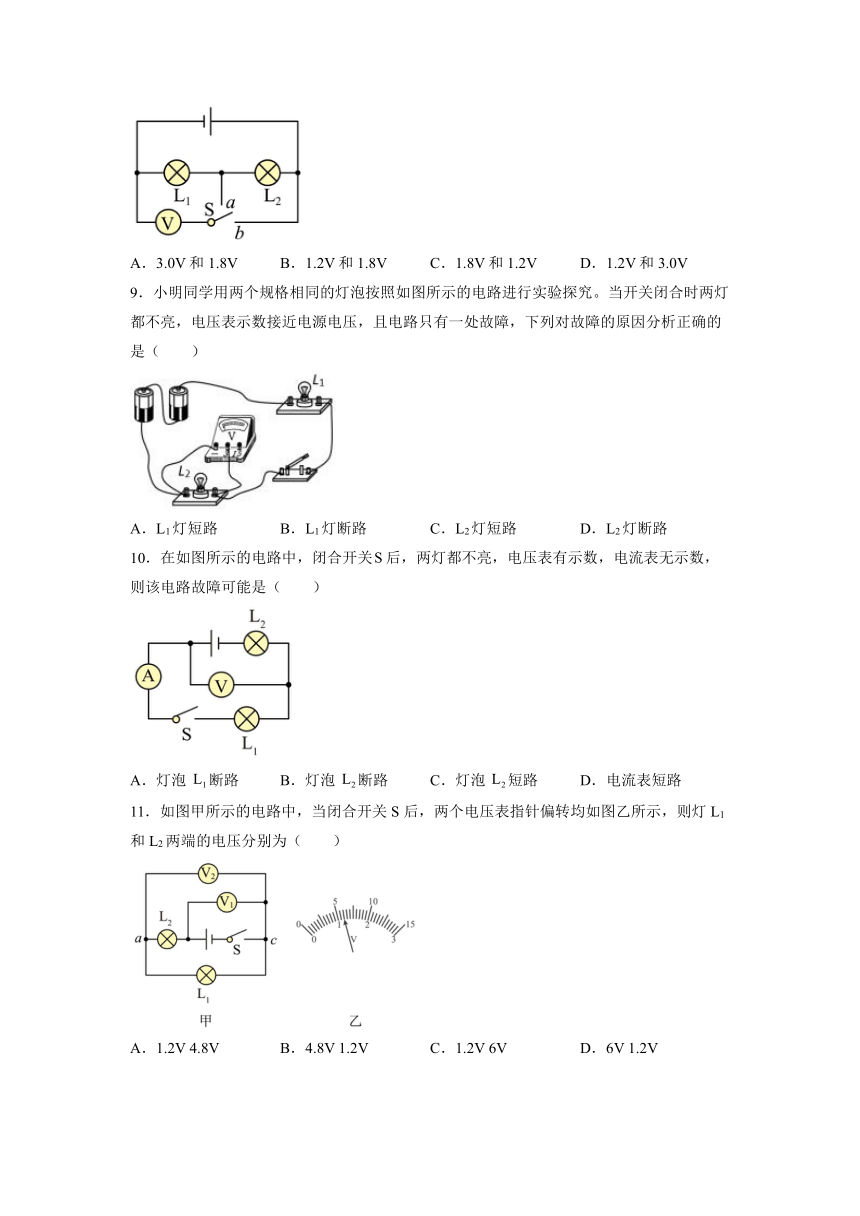

8．如图所示的电路，当开关S与a相连，电压表示数为1.2V，当开关S与b相连，电压表示数为3.0V则灯L1、L2两端电压分别为（　　）
A．3.0V和1.8V B．1.2V和1.8V C．1.8V和1.2V D．1.2V和3.0V
9．小明同学用两个规格相同的灯泡按照如图所示的电路进行实验探究。当开关闭合时两灯都不亮，电压表示数接近电源电压，且电路只有一处故障，下列对故障的原因分析正确的是（　　）
A．L1灯短路 B．L1灯断路 C．L2灯短路 D．L2灯断路
10．在如图所示的电路中，闭合开关后，两灯都不亮，电压表有示数，电流表无示数，则该电路故障可能是（　　）
A．灯泡 断路 B．灯泡 断路 C．灯泡 短路 D．电流表短路
11．如图甲所示的电路中，当闭合开关 S 后，两个电压表指针偏转均如图乙所示，则灯 L1 和 L2 两端的电压分别为（　　）
A．1.2V 4.8V B．4.8V 1.2V C．1.2V 6V D．6V 1.2V
12．如图所示的电路，只闭合S1时电压表的示数为U1；只闭合S2时电压表的示数为U2； 若S1、S2同时闭合，电压表示数为U3。关于三个电压值的大小关系正确的是（ ）
A． B．
C． D．
13．关于如图所示的电路，忽略导线的电阻，在S1，S2都闭合后，下列说法正确的是（　）
A．L1与L2的亮度一定不同 B．L1与L2两端的电压一定不相等
C．若L1被短路，则L2一定不亮 D．通过L1与L2的电流一定相等
14．如图所示的电路，闭合开关，两只灯泡都不发光，电流表没有示数，电压表指针有明显偏转。则下列判断正确的是（　　）
A．灯泡L1的灯丝断了 B．电流表内部出现断路
C．灯泡L2的灯丝断了 D．电源接线处接触不良
15．按如图所示连接好电路，闭合开关后发现小灯泡L1和L2均不发光，电流表无示数。现用电压表检测电路故障，用电压表分别测得bc、de、af间的电压为0V、3V、3V，由此可以判断电路故障可能是（　　）
A．L1短路 B．L2短路 C．L1断路 D．L2断路
16．在图所示电路中，电源电压保持不变，当开关S1闭合，S2断开时，电压表的读数是3V；当开关S1断开，S2闭合时，电压表的示数是5V，则S2断开时，灯L1和L2两端的电压分别为
A．2V和3V B．3V和2V C．2V和8V D．2V和5V
17．小明同学用两个规格相同的灯泡按照图所示的电路进行实验探究。当开关闭合时只有一个灯发光，电压表示数为零，且电路只有一处故障，下列对故障的原因分析正确的是（）
A．L1灯短路 B．L1灯断路 C．L2灯短路 D．L2灯断路
二．填空题（2分）
18．如图所示电路，电压表测量灯泡 ___________两端的电压。闭合开关S后，两灯均发光，两电表均有示数，过一会儿由于某个灯泡发生故障而熄灭，电流表有示数，电压表示数为零，则故障原因是 ___________。
三．作图题（2分）
19．请在图中根据标出的电流方向，从电池组、电流表、电压表三个元件符号中选出两个，并分别填入电路的空缺处。填入后要求：①闭合开关，小灯泡L1和L2都能发光；②小灯泡L1和L2并联起来。
四．实验探究题（每空2分，共22分）
20．小美和小丽用如图甲所示的电路“探究串联电路的电压关系”。
（1）准备器材时，灯L1和灯L2的规格应选______（选填“相同”或“不同”）的；连接电路时，开关应处于______状态；
（2）小美用电压表测量L1两端的电压，闭合开关后，她发现电压表出现了图乙所示的现象。出现这种现象的原因是______；
（3）她们在测量L2两端的电压时，两灯突然熄灭，电压表示数变为0。小美用电压表检测L1两端的电压，示数为电源电压，由此判断出L1处的故障是______；L2是短路还是正常的？小丽在原电路中又添加了一个电学器材，就检验出了结果，她的方法可能是______；
（4）在表格中记录数据后，下一步首先应该做的是______；
A．整理器材，结束实验
B．换用不同规格的小灯泡，再测出几组电压值
C．分析数据，得出结论
D．换用电压表的另一量程，再测出一组电压值
（5）由实验数据可知：小田同学主要通过________方式来多次实验；
A．更换不同规格的小灯泡
B．更换不同的电源
C．同时更换了电源和小灯泡
同组的小名同学在电路中串联了________也实现了多次实验的目的；
（6）用精密的电压表测量电路中导线的电压。测出导线BC间的电压大约为0.05V，由此得知导线分压可能是造成结论与猜想不符的原因。完成以上步骤后，他们觉得有必要侧量开关两端的电压，他们这么认为的理由是________。
（7）小芳保持电压表的B连接点不动，只断开连接点，并改接到C连接点上，测量L2两端电压，她能否测出L2两端电压？_____，理由是：_____．
