16.3电阻、16.4变阻器同步测试(无答案)

人教版九年级物理

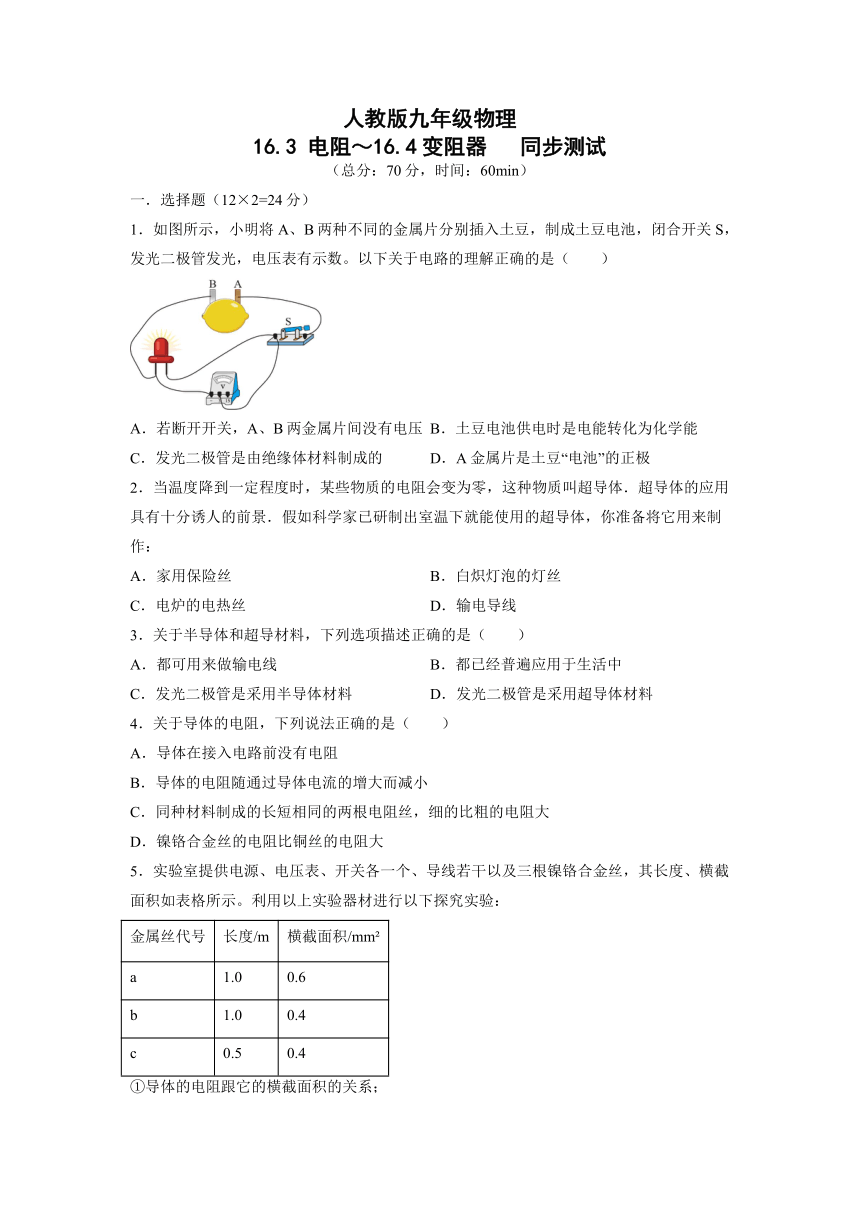

16.3 电阻～16.4变阻器 同步测试
（总分：70分，时间：60min）
一．选择题（12×2=24分）
1．如图所示，小明将A、B两种不同的金属片分别插入土豆，制成土豆电池，闭合开关S，发光二极管发光，电压表有示数。以下关于电路的理解正确的是（　　）
A．若断开开关，A、B两金属片间没有电压 B．土豆电池供电时是电能转化为化学能
C．发光二极管是由绝缘体材料制成的 D．A金属片是土豆“电池”的正极
2．当温度降到一定程度时，某些物质的电阻会变为零，这种物质叫超导体．超导体的应用具有十分诱人的前景．假如科学家已研制出室温下就能使用的超导体，你准备将它用来制作：
A．家用保险丝 B．白炽灯泡的灯丝
C．电炉的电热丝 D．输电导线
3．关于半导体和超导材料，下列选项描述正确的是（　　）
A．都可用来做输电线 B．都已经普遍应用于生活中
C．发光二极管是采用半导体材料 D．发光二极管是采用超导体材料
4．关于导体的电阻，下列说法正确的是（　　）
A．导体在接入电路前没有电阻
B．导体的电阻随通过导体电流的增大而减小
C．同种材料制成的长短相同的两根电阻丝，细的比粗的电阻大
D．镍铬合金丝的电阻比铜丝的电阻大
5．实验室提供电源、电压表、开关各一个、导线若干以及三根镍铬合金丝，其长度、横截面积如表格所示。利用以上实验器材进行以下探究实验：
金属丝代号 长度/m 横截面积/mm
a 1.0 0.6
b 1.0 0.4
c 0.5 0.4
①导体的电阻跟它的横截面积的关系；

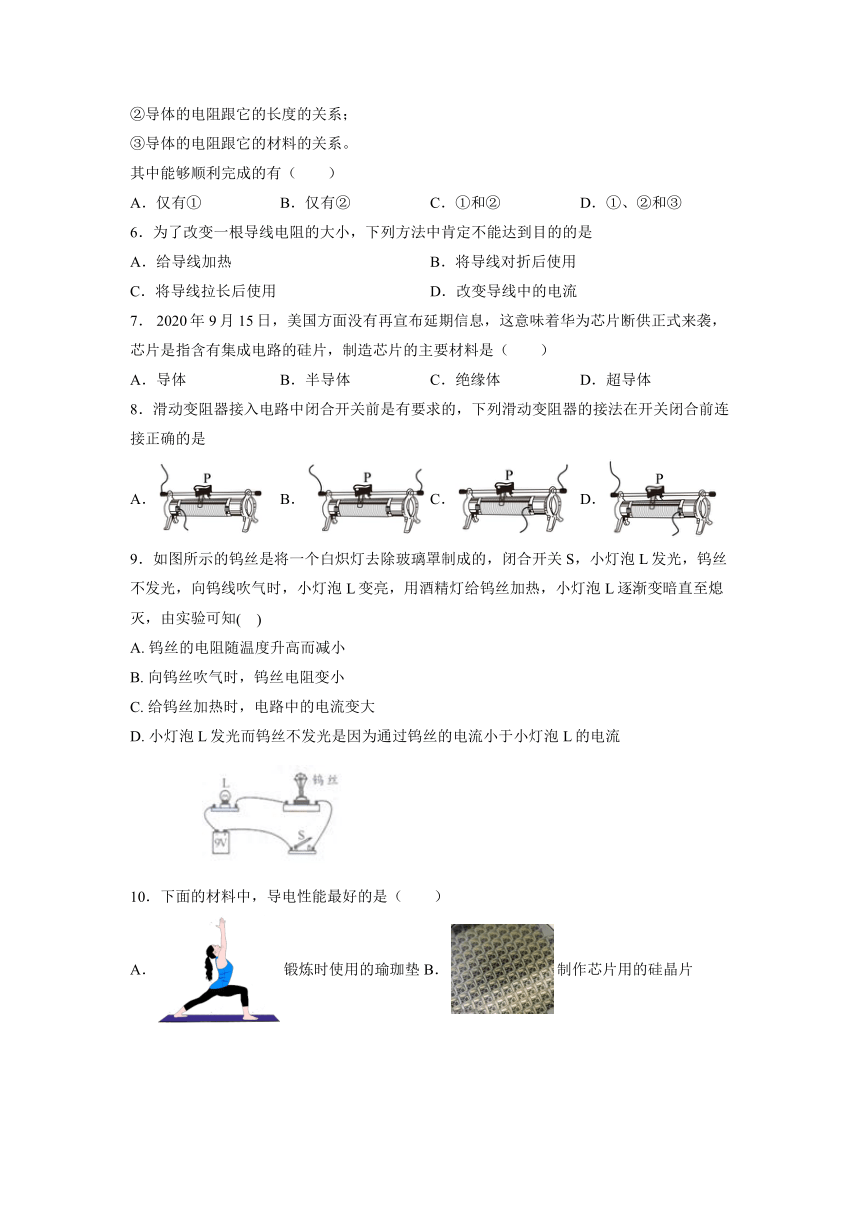

②导体的电阻跟它的长度的关系；
③导体的电阻跟它的材料的关系。
其中能够顺利完成的有（　　）
A．仅有① B．仅有② C．①和② D．①、②和③
6．为了改变一根导线电阻的大小，下列方法中肯定不能达到目的的是
A．给导线加热 B．将导线对折后使用
C．将导线拉长后使用 D．改变导线中的电流
7． 2020年9月15日，美国方面没有再宣布延期信息，这意味着华为芯片断供正式来袭，芯片是指含有集成电路的硅片，制造芯片的主要材料是（　　）
A．导体 B．半导体 C．绝缘体 D．超导体
8．滑动变阻器接入电路中闭合开关前是有要求的，下列滑动变阻器的接法在开关闭合前连接正确的是
A． B． C． D．
9．如图所示的钨丝是将一个白炽灯去除玻璃罩制成的，闭合开关S，小灯泡L发光，钨丝不发光，向钨线吹气时，小灯泡L变亮，用酒精灯给钨丝加热，小灯泡L逐渐变暗直至熄灭，由实验可知
A. 钨丝的电阻随温度升高而减小
B. 向钨丝吹气时，钨丝电阻变小
C. 给钨丝加热时，电路中的电流变大
D. 小灯泡L发光而钨丝不发光是因为通过钨丝的电流小于小灯泡L的电流
10．下面的材料中，导电性能最好的是（　　）
A． 锻炼时使用的瑜珈垫B． 制作芯片用的硅晶片

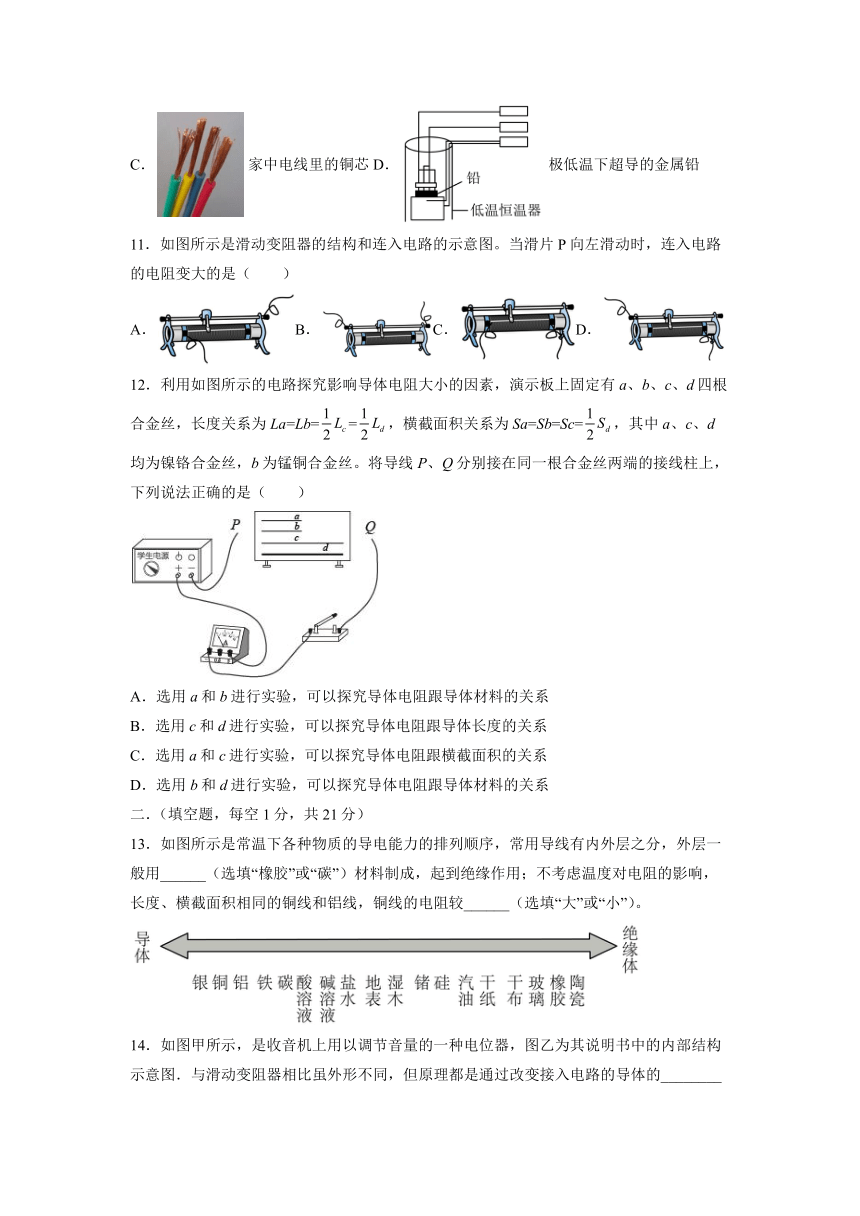

C． 家中电线里的铜芯D． 极低温下超导的金属铅
11．如图所示是滑动变阻器的结构和连入电路的示意图。当滑片P向左滑动时，连入电路的电阻变大的是（　　）
A．B．C．D．
12．利用如图所示的电路探究影响导体电阻大小的因素，演示板上固定有a、b、c、d四根合金丝，长度关系为La=Lb==，横截面积关系为Sa=Sb=Sc=，其中a、c、d均为镍铬合金丝，b为锰铜合金丝。将导线P、Q分别接在同一根合金丝两端的接线柱上，下列说法正确的是（　　）
A．选用a和b进行实验，可以探究导体电阻跟导体材料的关系
B．选用c和d进行实验，可以探究导体电阻跟导体长度的关系
C．选用a和c进行实验，可以探究导体电阻跟横截面积的关系
D．选用b和d进行实验，可以探究导体电阻跟导体材料的关系
二．（填空题，每空1分，共21分）
13．如图所示是常温下各种物质的导电能力的排列顺序，常用导线有内外层之分，外层一般用______（选填“橡胶”或“碳”）材料制成，起到绝缘作用；不考虑温度对电阻的影响，长度、横截面积相同的铜线和铝线，铜线的电阻较______（选填“大”或“小”）。
14．如图甲所示，是收音机上用以调节音量的一种电位器，图乙为其说明书中的内部结构示意图．与滑动变阻器相比虽外形不同，但原理都是通过改变接入电路的导体的________来改变其连入电路的电阻，为了使滑动片P顺时针转动时音量增大（通过该元件的电流增大），应该将该元件的铜片B和铜片________接入电路．
15．发光二极管是一种电子元件，是由 ______材料制成的。如图所示是发光二极管的示意图，我们把它连入电路中，当其长脚与A相连，短脚与B相连时，发光二极管和小灯泡都发光；如果长脚与B相连，短脚与A相连时，发光二极管和小灯泡都不发光，说明此时电路处于 ______（填“短路”或“断路”）状态，这说明发光二极管具有 ______的性质。
16．如图所示，用电池组、电流表、电阻丝和带有金属夹的导线，可以研究导体电阻的大小跟_______的关系，还可以研究导体电阻的大小跟_______的关系，本实验用到了转换法和_______。
17． 如图所示，用导线把电池、小灯泡和一段粗细均匀的电阻丝连接起来。当金属夹从电阻丝上的某点，沿电阻丝向______移动的过程中，小灯泡亮度逐渐变暗，这表明导体电阻的大小跟导体的______有关，如要继续研究电阻与温度的关系，还需要添加的仪器是______。
18．超导材料是一种温度降低到一定值时，______为零的材料；如图所示是新型LED灯带，灯带中的LED灯是串联后通过电源适配器接入照明电路的。将一只LED灯接在电池两端不亮，对调电池正负极后亮了，说明LED灯具有______性；用手试摸，点亮的灯几乎不发热，它主要将电能转化为______能。
19．半导体制冷技术是用于电脑元件散热的前沿科技。如图所示是半导体制冷的原理图，图中标有“N”和“P”字样的材料分别叫做N型半导体和P型半导体，把N型半导体和P型半导体用导体串联，接上直流电源后，半导体材料的两端产生温度差，在电流方向是N→P的地方吸热，在P→N的地方放热。则不断散热的电脑CPU要靠近的是______（选填“A”或“B”）陶瓷片。半导体的导电性能比导体的导电性能______（填“强”或“弱”）。
20．如图所示，用酒精灯给细铁丝制的线圈加热，则电流表的示数会变______，表明导体的电阻变______，可见导体的电阻还与______有关。
三．（作图题，共2分）
21．请将图中所示的电路组件用笔画线代替导线连成电路，要求：开关S闭合后，滑动变阻器的滑片P向左滑动时，灯泡L2变亮，但灯泡L1的亮度不变；开关S断开后，灯泡L1、L2都不亮。
四．（综合应用题，4分+6分+7分+6分=23分）
22．（4分）在“探究影响导体电阻大小的因素”实验中，小明设计了如图所示的电路．请你回答下列问题：
①在连接电路时发现，还缺少一个元件，他应该在电路中再接入的元件是______．
②为粗略判断、两点间导体电阻的大小，可观察______．
③另有甲、乙两位同学分别对小明的电路作了如下的改进：甲把灯泡更换为电流表；乙在原电路中再串联接入电流表．你认为______同学的改进更好一些，理由是这样做可以防止电路处于______状态．
23．（6分）小明在探究导体电阻的大小与哪些因素有关的实验中，猜想可能跟导体的材料、长度、横截面积有关。小明利用老师提供的装有三种规格电阻丝的实验盘（如图甲所示），设计了一个电路（如图乙所示）来进行实验探究，其中M、N之间接入电阻丝。
（1）小明探究电阻跟长度的关系时，先把M接1、N接2，观察灯泡亮度；然后将2和4连接起来，再将M接1、N接3，发现灯泡亮度变暗，得出结论______；
（2）小明探究电阻跟横截面积的关系时，先把M接1、N接2，观察灯泡亮度；然后保持M接1、N接2不变，同时将2和4连接起来、______和______连接起来，改变接入电阻丝的横截面积，再观察灯泡的亮度，分析比较得出结论；
（3）小明探究电阻跟材料的关系时，可用M、N分别接1、2和______，观察灯泡亮度变化，分析比较得出结论；
（4）在上面的实验中，电阻的大小并不能直接观察，而是通过灯泡的亮度反映出来的，这里运用了______物理研究方法；
（5）小芳觉得只看亮度并不能准确判断电阻的大小，最好在电路中加入______，这样判断会更准确。
24．（7分）小红学习了电阻的知识后，对当地山泉水的导电性产生了兴趣。查阅相关资讯后，她提出：“山泉水的导电性可能与水的温度有关”的猜想，并做了相应的实验设计。
（1）实验目的：探究山泉水的导电性强弱与______的关系；
（2）实验器材：电源、开关、电流表、电极、导线、电热水杯（含电源）、山泉水，为完成实验目的，她还需要的测量仪器是______；
（3）小红设计了如图甲所示的电路，小明看后指出了该电路可能存在的问题是______。为了避免问题发生，请你在虚线框内画出改进后的电路图______。
（4）改进之后，进行实验。请帮小红设计一个记录数据的表格______（表格内容根据实验设计需要自行填写）。
25．（6分）某科技活动小组设计了一个自动雨刮器控制系统，能使汽车挡风玻璃上的刮器随着雨量的大小，水的速度会相应地发生变化，雨停后，雨刮器自动停止工作，如图所示。图a是由一组指状平行金属线组成的雨水检测网器件，图b是自动控制系统的模拟电路。
（1）活动小组将雨水检测网接入电路，检测网未放入水中，电流表无示数，再将检测网放入雨水中，电流表有示数，表明雨水是______（选填“导体”或“绝缘体”）。他们通过观察电路中______的变化来判断电动机转速的变化，从而反映出雨刮器刮水速度的变化；
（2）将检测网竖立并缓慢漫入雨水中进行实验，分析数据可知，金属网浸入雨水中的深度越深，电流表的示数越大。这说明a、b间接入电路的电阻在______（选填“变大”或“变小”），我们知道，影响导体电阻的大小的因素有：导体的______、长度和横截面积，由此可知：a、b间接入电路的电阻变化是由导体的______变化引起的。
（3）活动小组设计的电路在无雨水时，电动机不转动，这样无法实现无雨时车窗的清洗，若要解决此问题，可对图b电路进行修改优化，请你在电路上画上你的修改______。
