16.1电压

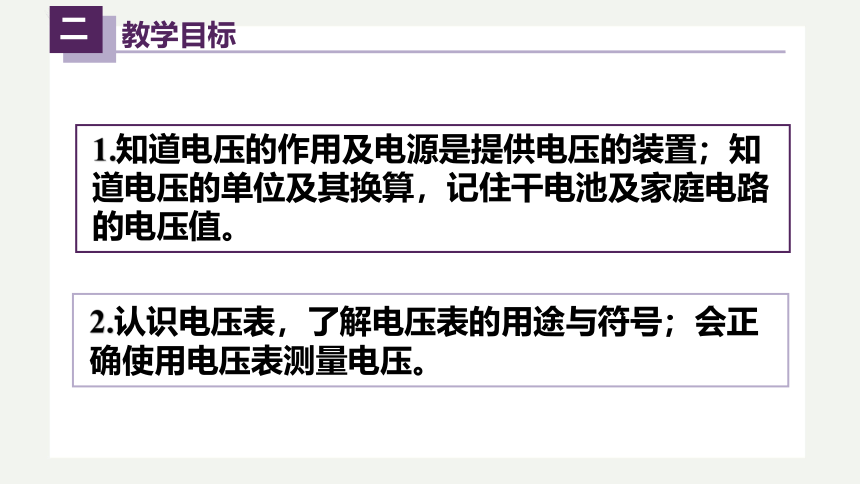

教学目标
二
1.知道电压的作用及电源是提供电压的装置；知道电压的单位及其换算，记住干电池及家庭电路的电压值。
2.认识电压表，了解电压表的用途与符号；会正确使用电压表测量电压。
【视频欣赏】
厉害的电鳗
课堂引入
三

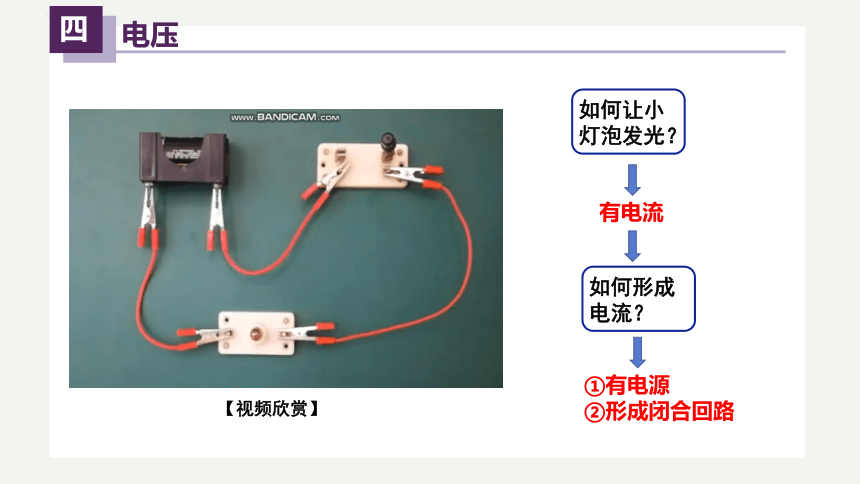

如何让小灯泡发光？
电压
四
有电流
【视频欣赏】
如何形成电流？
①有电源
②形成闭合回路

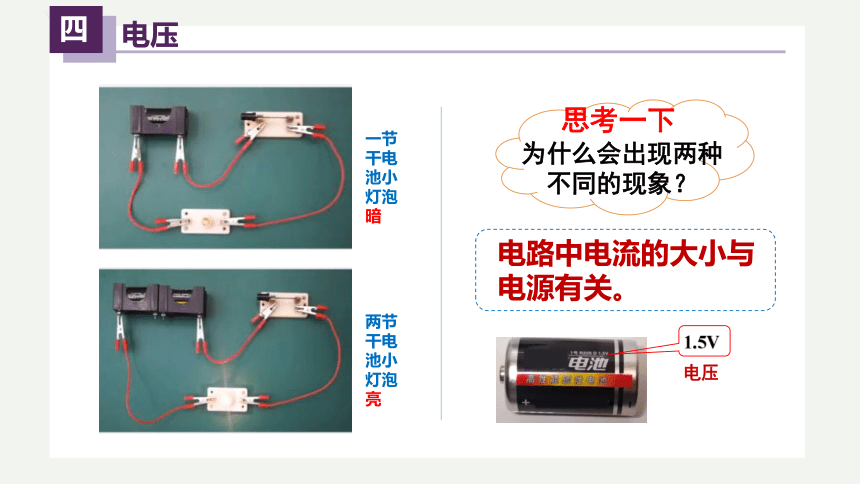

一节干电池小灯泡暗
两节干电池小灯泡亮
思考一下
为什么会出现两种不同的现象？
电路中电流的大小与电源有关。
1.5V
电压
电压
四
【视频欣赏】
生活中常见的电压
电压
四
【视频欣赏】
抽水泵
水压
水流
电源
电压
电流
提供
提供
提供
提供

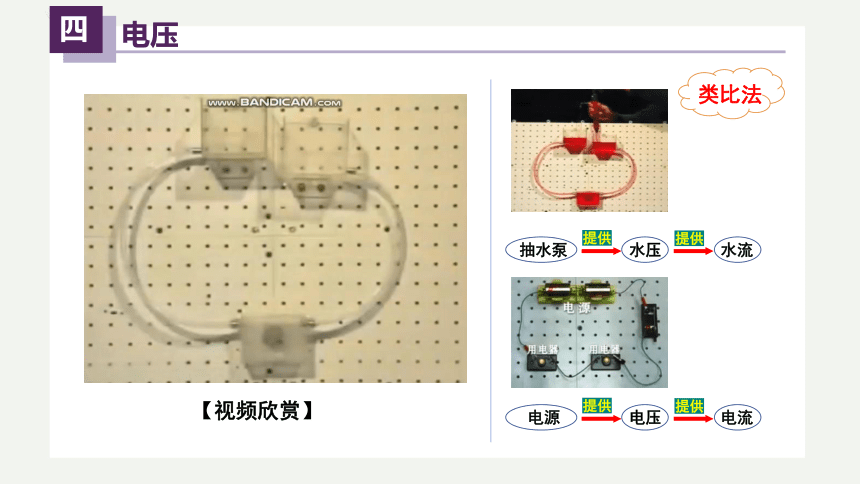

类比法
电压
四
小涡轮
抽水泵
水流
阀门
电流
开关
电源
小灯泡
牛刀小试
谁和谁的作用类似？
电压
四

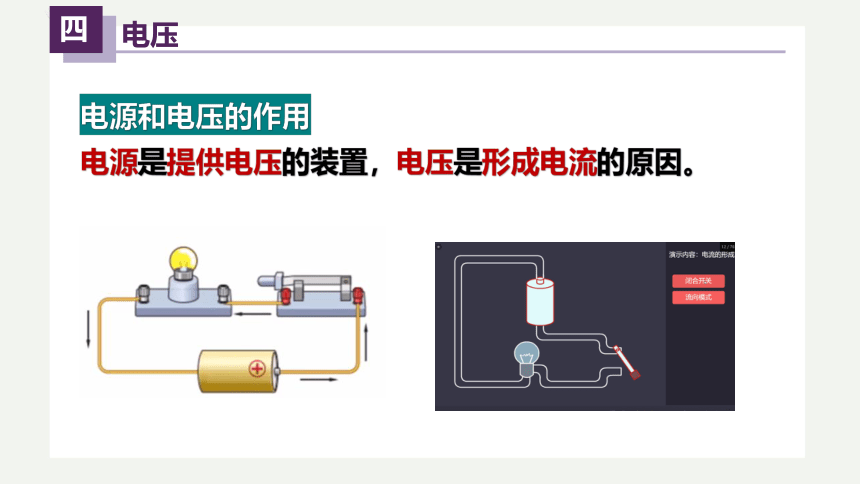

电源是提供电压的装置，电压是形成电流的原因。
电源和电压的作用
电压
四

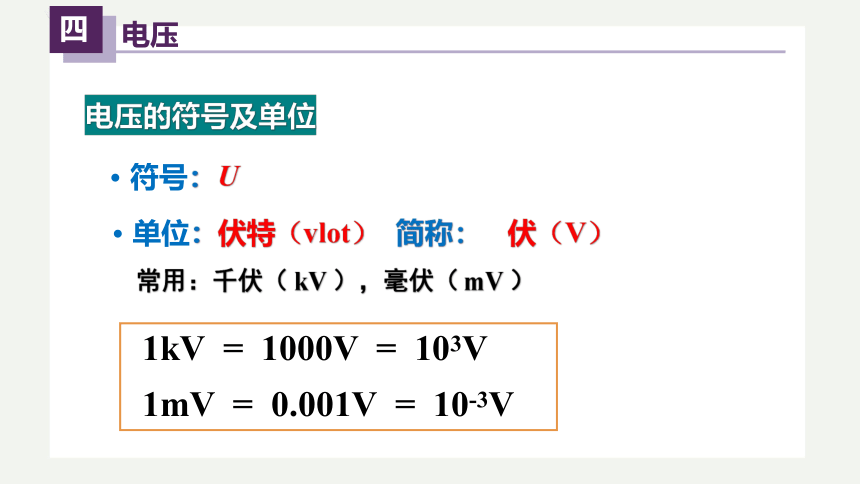

电压的符号及单位
· 符号：
U
· 单位：
伏特（vlot）
简称：
伏（V）
常用：千伏（ kV ），毫伏（ mV ）
1kV = 1000V = 103V
1mV = 0.001V = 10-3V
电压
四
常见的电压
维持人体生物电流10-3V
一节干电池1.5V
铅蓄电池1.5V
雷电电压106V
无轨电车电源600V
家庭电路220V
电压
四
电压的测量

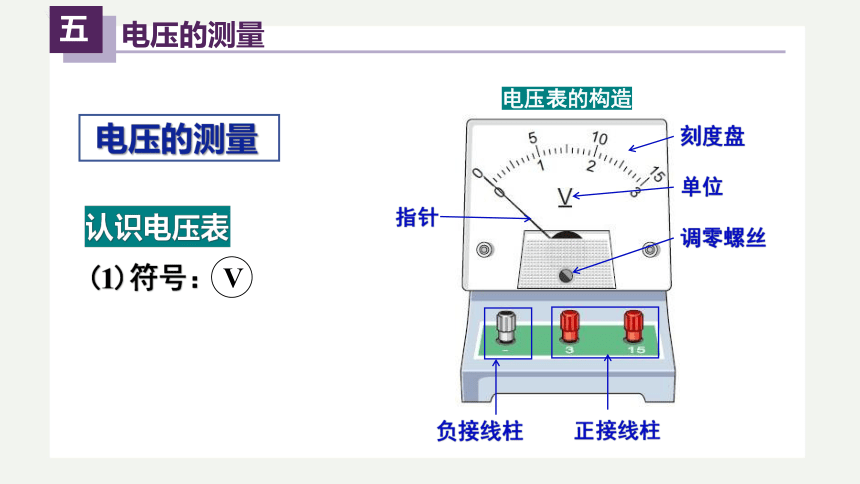

认识电压表
(1)符号：
V
电压表的构造
刻度盘
单位
调零螺丝
指针
正接线柱
负接线柱
电压的测量
五
（2)电压表的量程和分度值
量程 分度值
电压表读数：
根据接线柱确定量程
根据量程确定分度值
根据指针位置读出示数
电压的测量
五
０～３V
０～15V
0.1V
0.5V
思考一下
电压表和电流表有哪些相同和不同？
电压的测量
五
电压表与电流表的比较
电压表的使用规则
（1）电压表要与被测用电器_______。
并联


电压的测量
五
（2）电流必须从___________流入，从__________负接线柱流出。
“+”接线柱
“-”接线柱
错误连接会发生
电压的测量
五
即“正进负出”
（3）被测电压不能超过电压表的___________。
最大量程
思考一下
如何选择合适的量程？
查看、估计电压值
试触
电压的测量
五
（4）电压表可以直接并联在电源的两极上，测电源电压。
思考：
分析电路时是否可将电压表看作断路？
电压的测量
五
电压表的读数
（1）确定所选量程
（2）确定分度值
（3）数格读数
U=2.8V
电压的测量
五
用电压表测电压
（1）实验：用电压表测量电源两端电压
电压的测量
五
小灯泡两端电压UL=_____
2.5V
电压的测量
五
（2）实验：用电压表测量小灯泡两端电压
电压的测量
五
电源两端电压：UL=_____
2.5V
电压的测量
五
实验结论：在只有一个用电器的电路中，当用电器工作时用电器两端的电压与电源两端的电压是相等的。
电压的测量
五
当有电流通过用电器，用电器两端一定有电压吗？
想一想
电压的测量
五
用电器两端有电压,一定有电流通过用电器吗？
想一想
电压的测量
五
结论
有电流通过用电器，用电器两端一定有电压。
用电器两端有电压,不一定有电流通过用电器。
电路必须为通路
电压的测量
五
【视频欣赏】
神奇的水果电池
电压的测量
五
延伸一下
1．关于电压、下列说法正确的是（　　）
A．电路中有电源就一定有电流
B．电路中有电压就一定有电流
C．若某一电路中有电流，则该电路必有电压
D．电流是电路中形成电压的原因
C
练一练
课堂练习
六
2.如图所示，电源电压保持不变，闭合开关S，灯不亮，电流表有示数，电压表没有示数。则电路的故障情况可能是（　　）
A．灯L断路
B．灯L短路
C．电阻R断路
D．电阻R短路
B
课堂练习
六
3.如图所示是某电路的一部分，则电压表V1、V2分别测的是哪部分电路两端的电压（　　）
A．电压表V1测灯L1两端的电压，电压表V2测灯L2两端的电压
B．电压表V1测灯L2两端的电压，电压表V2测灯L1、L2两端的电压
C．电压表V1测灯L1、L2两端的电压，电压表V2测灯L2、L3两端的电压
D．电压表V1测灯L2、L3两端的电压，电压表V2测灯L1、L2两端的电压
C
课堂练习
六
4.下列说法中错误的是 ( )
A.电源是提供电压的装置
B.电路中只要有了电源就能形成电流
C.有电压不一定有电流
D.在闭合电路中,要得到持续的电流必须有电源
B
课堂练习
六
5.在图示电路中，开关闭合后，会出现的后果是（ ）
A.电流表与电压表被烧坏
B.电流表与电压表都不会被烧坏
C.只有电压表会被烧坏
D.只有电流表会被烧坏
D
课堂练习
六
电压
电压
电压的测量
电源是提供电压的装置
单位是伏特，简称伏，符号V
常见的电压值
电压表
电压表的使用方法
课堂小结
七
