认识简单机械（滑轮）

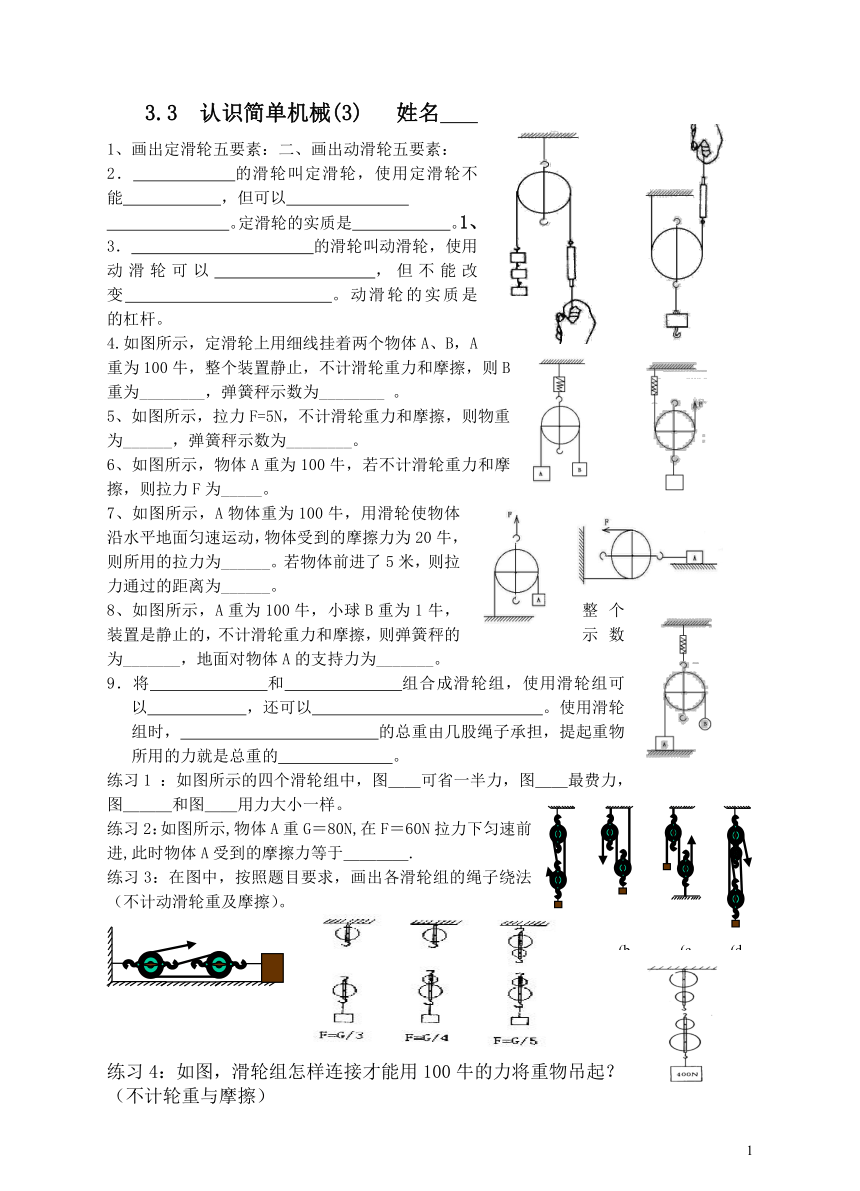

3.3 认识简单机械(3) 姓名
1、画出定滑轮五要素：二、画出动滑轮五要素：
2． 的滑轮叫定滑轮，使用定滑轮不能 ，但可以
。定滑轮的实质是 。1、3． 的滑轮叫动滑轮，使用动滑轮可以 ，但不能改变 。动滑轮的实质是 的杠杆。
4.如图所示，定滑轮上用细线挂着两个物体A、B，A重为100牛，整个装置静止，不计滑轮重力和摩擦，则B重为________，弹簧秤示数为________ 。
5、如图所示，拉力F=5N，不计滑轮重力和摩擦，则物重为______，弹簧秤示数为________。
6、如图所示，物体A重为100牛，若不计滑轮重力和摩擦，则拉力F为_____。
7、如图所示，A物体重为100牛，用滑轮使物体沿水平地面匀速运动，物体受到的摩擦力为20牛，则所用的拉力为______。若物体前进了5米，则拉力通过的距离为______。
8、如图所示，A重为100牛，小球B重为1牛，整个装置是静止的，不计滑轮重力和摩擦，则弹簧秤的示数为_______，地面对物体A的支持力为_______。
9．将 和 组合成滑轮组，使用滑轮组可以 ，还可以 。使用滑轮组时， 的总重由几股绳子承担，提起重物所用的力就是总重的 。
练习1 ：如图所示的四个滑轮组中，图＿＿可省一半力，图＿＿最费力，图＿＿＿和图＿＿用力大小一样。
练习2：如图所示,物体A重G＝80N,在F＝60N拉力下匀速前进,此时物体A受到的摩擦力等于＿＿＿＿.
练习3：在图中，按照题目要求，画出各滑轮组的绳子绕法（不计动滑轮重及摩擦）。
练习4：如图，滑轮组怎样连接才能用100牛的力将重物吊起？（不计轮重与摩擦）
练习5，小刚最多能施加500N的拉力，他要提起1600N的物体，请你通过计算帮他设计一个滑轮组，画出滑轮组的示意图。（不计动滑轮重及摩擦）
练习6.一根绳子最多能承受200牛的拉力，要用它绕在一个滑轮组上提起重850牛的重物，则滑轮组的组成至少是 （ ）
A、一个动滑轮二个定滑轮
B、一个定滑轮二个动滑轮
C、二个定滑轮二个动滑轮
D、三个定滑轮二个动滑轮
练习7.如图13-23所示，A是 滑轮，B是 滑轮，若每个滑轮重均为1牛，在绳的自由端用力F将重为25牛的物体提起，则F= （不计摩擦）
练习8． 如图所示，物体A通过动滑轮在水平拉力F的作用下沿水平面以2米/秒的速度匀速运动，此时弹簧秤B的读数为8牛，如果动滑轮、绳子、弹簧秤的重力和摩擦均不考虑，那么物体A与水平面的摩擦力以及2秒内F做功分别为 （ ）
A．8牛，32焦 B．16牛，32焦
C．8牛， 64焦 D．16牛， 64焦
如图3.3—7所示，物体A和B所受的重力都是200牛，不计摩擦和滑轮的重力，
当用力分别匀速提起物体A和B时，则FA＝ 牛，FB＝ 牛。
如图3.3—8所示，物体所受的重力都是200牛，不计摩擦和滑轮的重力，
当用力分别匀速提起物体时，则F1＝ 牛，F1＝ 牛，F2＝ 牛，F3＝ 牛，F4＝ 牛。
附加题：如图所示，是一工人师傅用于粉刷楼房外墙壁升降装置示意图．上端固定在楼顶．若动滑轮质量为10千克，工作台质量为10千克，冻料和所有工具质量为20千克，工人师傅的质量为60千克，绳重及摩擦不计．当工作台停在距地面l0米高处时，工人师傅对绳子的拉力为 牛；若使升降台匀速上升，则拉力为 . (取g＝10牛/千克)
(a)
(b)
(c)
(d)
