认识简单机械（杠杆平衡条件）

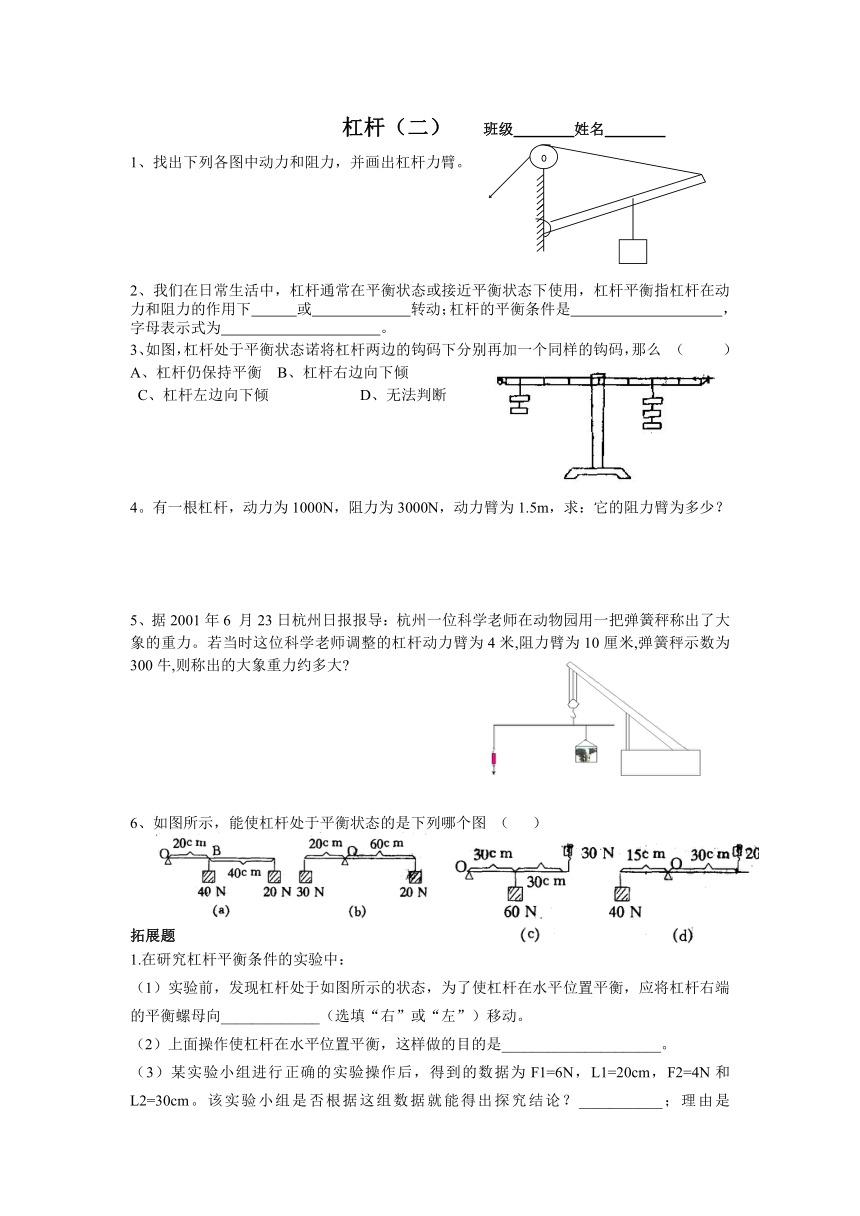

杠杆（二） 班级 姓名
1、找出下列各图中动力和阻力，并画出杠杆力臂。
2、我们在日常生活中，杠杆通常在平衡状态或衡状态下使用，杠杆平衡指杠杆在动力和阻力的作用下 或 转动；杠杆的平衡条件是 ，字母表示式为 。
3、如图，杠杆处于平衡状态诺将杠杆两边的钩码下分别再加一个同样的钩码，那么 （ ） A、杠杆仍保持平衡 B、杠杆右边向下倾
C、杠杆左边向下倾 D、无法判断
4。有一根杠杆，动力为1000N，阻力为3000N，动力臂为1.5m，求：它的阻力臂为多少？
5、据2001年6 月23日杭州日报报导：杭州一位科学老师在动物园用一把弹簧秤称出了大象的重力。若当时这位科学老师调整的杠杆动力臂为4米,阻力臂为10厘米,弹簧秤示数为300牛,则称出的大象重力约多大
6、如图所示，能使杠杆处于平衡状态的是下列哪个图 （ ）
拓展题
1.在研究杠杆平衡条件的实验中：
（1）实验前，发现杠杆处于如图所示的状态，为了使杠杆在水平位置平衡，应将杠杆右端的平衡螺母向_____________（选填“右”或“左”）移动。
（2）上面操作使杠杆在水平位置平衡，这样做的目的是_____________________。
（3）某实验小组进行正确的实验操作后，得到的数据为F1=6N，L1=20cm，F2=4N和L2=30cm。该实验小组是否根据这组数据就能得出探究结论？___________；理由是____________________________________________________________。
2．如图7所示，杆秤秤砣的质量为0.1千克，杆秤的质量忽略不计。若杆秤水平静止时，被测物和秤砣到秤纽的距离分别为0.05米、0.2米，则被测物的质量为_________千克。若秤砣有缺损时，则杆秤所示的质量值_________被测物的真实质量值（选填“小于”、“等于”或“大于”）
3、如图所示，杠杆AOB的A端挂重为GA的物体，B端挂重GB的物体，杠杆处于平衡状态，AO=BO，杠杆自身重力不计，则 ( )
A．GA=GB B．GAGB D．无法判断
4、如图所示，OA＝25厘米，OB＝20厘米，OC＝20厘米，AC＝15厘米，B点所挂物体重为45牛，当杠杆水平平衡时，弹簧秤的示数为（ ）
A、36牛 B、45牛 C、50牛 D、60牛
5、60kg的人站在跷跷板某一位置时，跷跷板处于如图11所示的平衡状态．由此可估测球的质量约为全网
A．20kg B．30kg
C．60kg D．120kg
6、张强要抬起一根粗细均匀、重为800N的树干一端，另一端不离地，他至少用力( )
A、800N B、600N C、400N D、200N
7、处于平衡状态的杠杆，如再加一个力F后，杠杆仍处于平衡，则力F（ ）
A．一定在阻力一边 B．一定在动力一边
C．作用线通过支点 D．无法判断
8．下图是搬运泥土的独轮车，设车箱和泥土的总重G=1000N，运泥土时从A点提起独轮车把手的力是F，F的力臂是 m，F的大小至少是 N．
9、一根扁担长1.4m，前后两筐内分别装有300N和400N的货物。问：人肩挑处离前筐多远才能平衡？（不计扁担及筐的质量）
图7
G
F
1.6mm
0.4m
A
