认识简单机械（杠杆的应用）

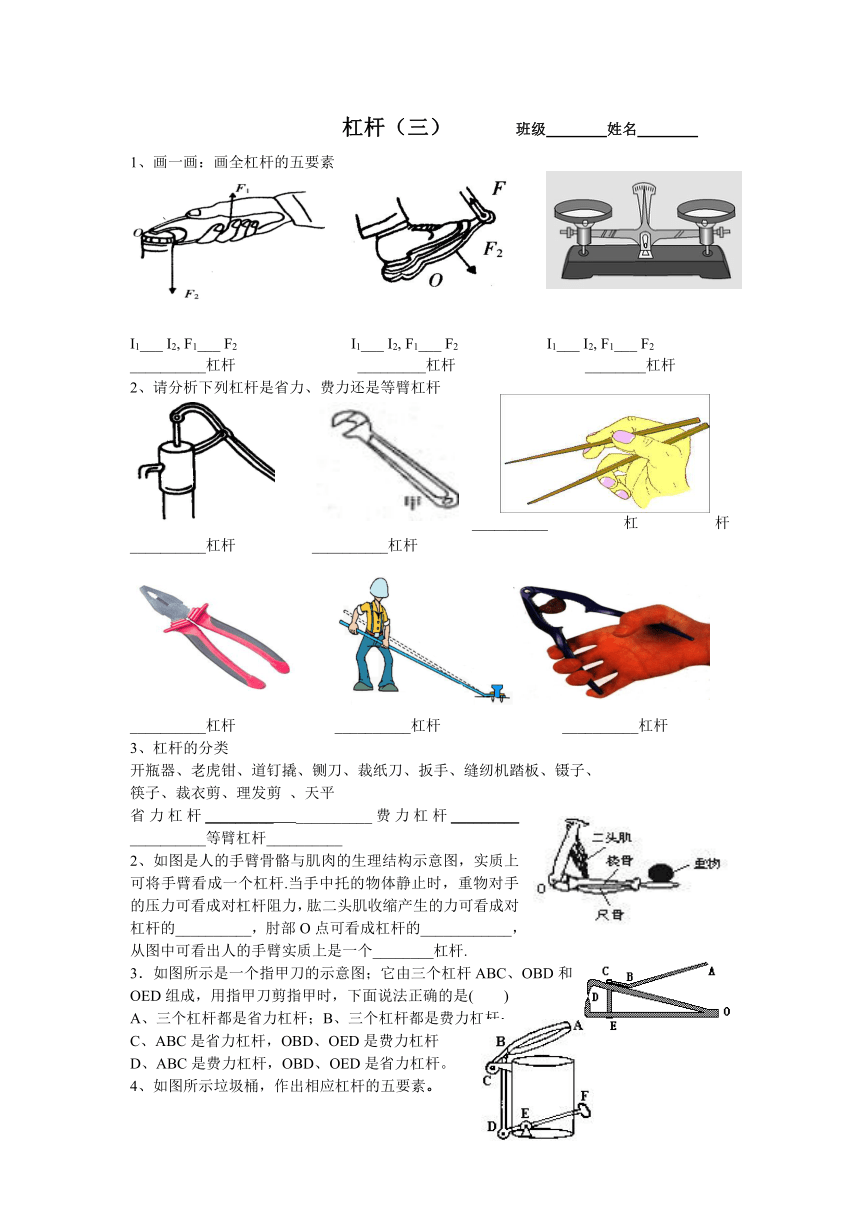

杠杆（三） 班级 姓名
1、画一画：画全杠杆的五要素
I1___ I2, F1___ F2 I1___ I2, F1___ F2 I1___ I2, F1___ F2
__________杠杆 _________杠杆 ________杠杆
2、请分析下列杠杆是省力、费力还是等臂杠杆
__________杠杆 __________杠杆 __________杠杆
__________杠杆 __________杠杆 __________杠杆
3、杠杆的分类
开瓶器、老虎钳、道钉撬、铡刀、裁纸刀、扳手、缝纫机踏板、镊子、
筷子、裁衣剪、理发剪 、天平
省力杠杆_________ __________费力杠杆_________ __________等臂杠杆__________
2、如图是人的手臂骨骼与肌肉的生理结构示意图，实质上可将手臂看成一个杠杆.当手中托的物体静止时，重物对手的压力可看成对杠杆阻力，肱二头肌收缩产生的力可看成对杠杆的__________，肘部O点可看成杠杆的____________，从图中可看出人的手臂实质上是一个________杠杆.
3．如图所示是一个指甲刀的示意图；它由三个杠杆ABC、OBD和OED组成，用指甲刀剪指甲时，下面说法正确的是( )
A、三个杠杆都是省力杠杆；B、三个杠杆都是费力杠杆；
C、ABC是省力杠杆，OBD、OED是费力杠杆
D、ABC是费力杠杆，OBD、OED是省力杠杆。
4、如图所示垃圾桶，作出相应杠杆的五要素。
巩固题：
1、下列所示的杠杆中，属于费力杠杆的是（ ）
2、如图所示，下列器件中属于省力杠杆的是（ ）
3、各式各样的剪刀都是一对杠杆．要剪开较硬的物体，使用哪种剪刀最合适 　（ 　）

A． B． C． D．
4、以下工具：①钢丝钳；②镊子；③扳手；④扫帚；⑤钩鱼杆；⑥瓶盖起子．在正确使用情况下属于省力杠杆的是　（ 　）
A．①③⑥　　B．②④⑤　　C．①④⑤　　D．②③⑥
5、钢丝钳是人们日常生活中的一种常用工具，它的钳口刻纹是用增大接触面的________程度的方法来增大摩擦的，用钢丝钳剪断铁丝时，它是________杠杆．（选填“省力”、“费力”、“不省力也不费力”）
6、如图16为手上托着重40牛物体的手臂骨骼与肌肉的生理结构意图，手、手腕、尺骨和桡骨可以看成一支杠杆，重力不计，O为支点．（1）在方框中画出此杠杆的动力和阻力的示意图；（2）根据图中标尺估算出肱二头肌此时的收缩力约为________牛．
7、如图14所示，轻质杠杆OA可绕O点转动，OA=0.3米，OB=0.2米．A点处挂一个质量为2千克的物体G，B点处加一个竖直向上的力F，杠杆在水平位置平衡，则物体G的重力大小为_______牛，力F大小为_______牛．
8、如图15，杠杆每小格的长度相等，质量不计，以O点为支点，杠杆的右端挂有重物M，支点左边的A处挂钩码时，杠杆平衡．将重物M浸没在水中，钩码移到B处，杠杆又平衡．则重物与钩码的质量之比为_____，重物M的密度是_______千克/米3．
