认识简单机械（杠杆第一课时）

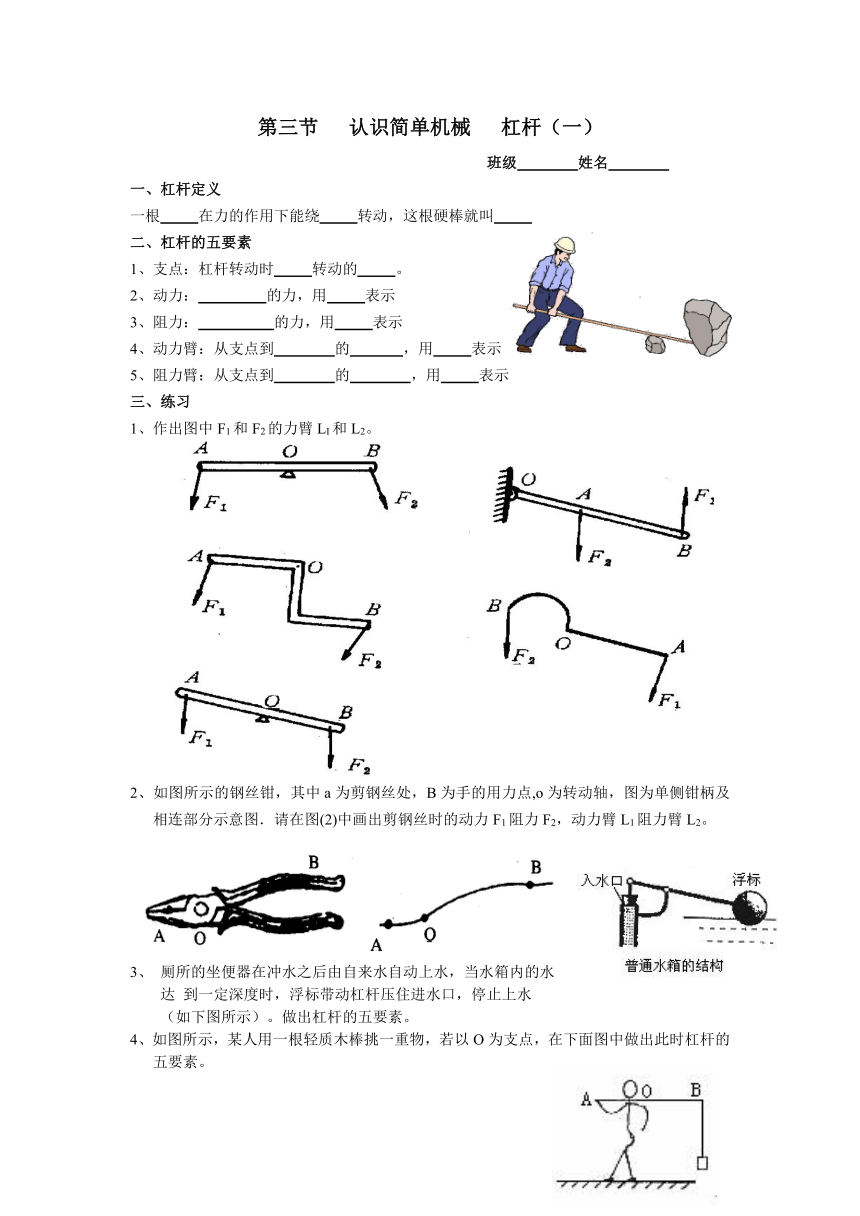

第三节 认识简单机械 杠杆（一）
班级 姓名
一、杠杆定义
一根 在力的作用下能绕 转动，这根硬棒就叫
二、杠杆的五要素
1、支点：杠杆转动时 转动的 。
2、动力： 的力，用 表示
3、阻力： 的力，用 表示
4、动力臂：从支点到 的 ，用 表示
5、阻力臂：从支点到 的 ，用 表示
三、练习
1、作出图中F1和F2的力臂LI和L2。
2、如图所示的钢丝钳，其中a为剪钢丝处，B为手的用力点,o为转动轴，图为单侧钳柄及相连部分示意图．请在图(2)中画出剪钢丝时的动力F1阻力F2，动力臂L1阻力臂L2。
3、 厕所的坐便器在冲水之后由自来水自动上水，当水箱内的水
达 到一定深度时，浮标带动杠杆压住进水口，停止上水
（如下图所示）。做出杠杆的五要素。
4、如图所示，某人用一根轻质木棒挑一重物，若以O为支点，在下面图中做出此时杠杆的五要素。
5、如图所示的杠杆提升重物G，做出杠杆的五要素。
6.作出杠杆的五要素
拓展题：
1、如图所示，作出图中各杠杆的动力和阻力的力臂。
2、如图所示，轻质杠杆可绕O转动，杠杆上吊一重物G，在力F作用下杠杆静止在水平位置，l为F的力臂，请在图中作出力F的示意图及重物G所受重力的示意图。
3、如图6所示，杠杆在力、作用下处于平衡状态，为的力臂。请在图中作出力。
