粤沪版物理九年级 第十四章过关训练课件(共33张PPT)

(共33张PPT)
●上册●
第十四章过关训练
一、单项选择题(本大题10小题，每小题3分，共30分)

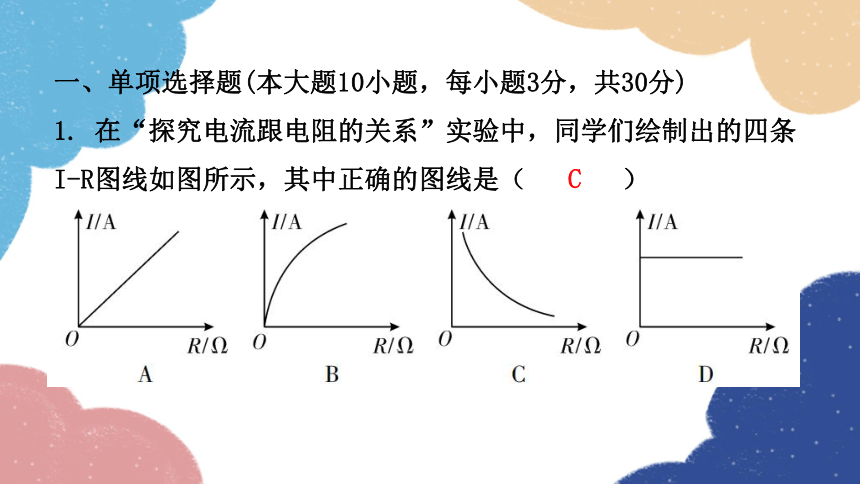

1. 在“探究电流跟电阻的关系”实验中，同学们绘制出的四条I-R图线如图所示，其中正确的图线是（ ）
C

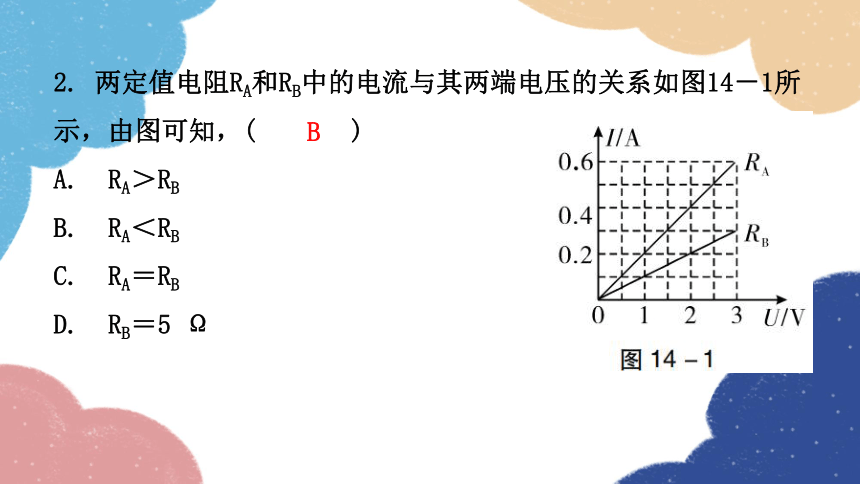

2. 两定值电阻RA和RB中的电流与其两端电压的关系如图14－1所示，由图可知，( )
A. RA＞RB
B. RA＜RB
C. RA＝RB
D. RB＝5 Ω
B

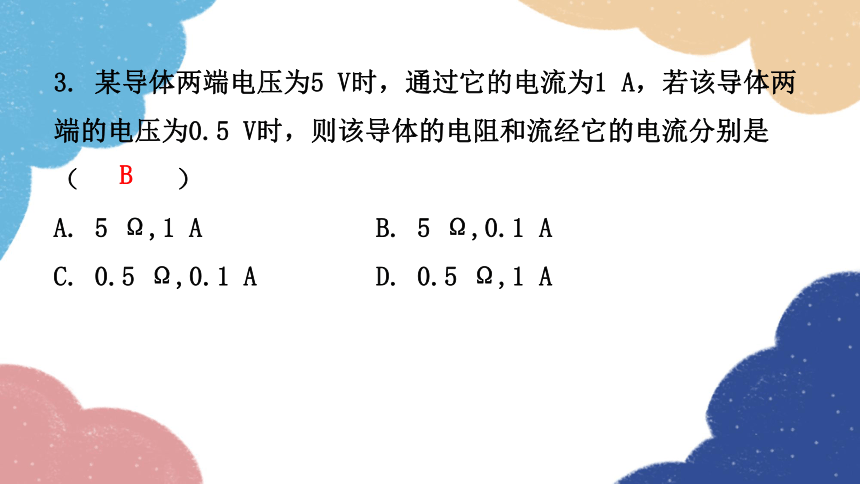

3. 某导体两端电压为5 V时，通过它的电流为1 A，若该导体两端的电压为0.5 V时，则该导体的电阻和流经它的电流分别是（ ）
A. 5 Ω,1 A B. 5 Ω,0.1 A
C. 0.5 Ω,0.1 A D. 0.5 Ω,1 A
B

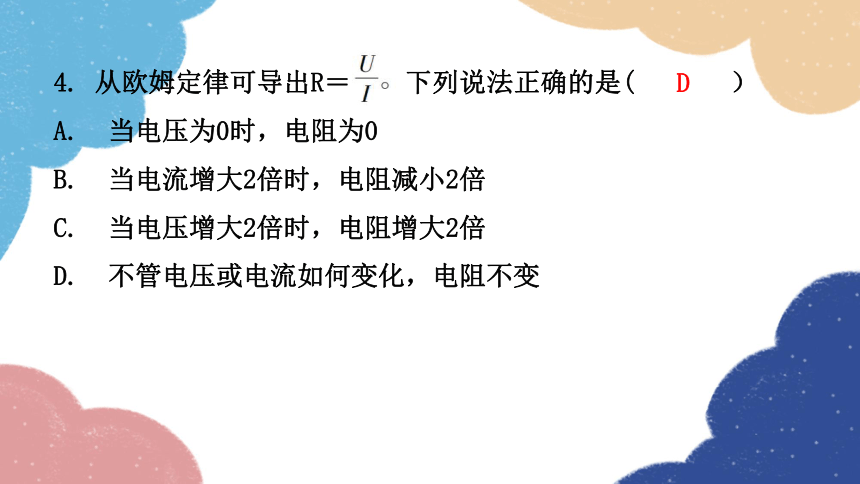

4. 从欧姆定律可导出R＝ 下列说法正确的是( ）
A. 当电压为0时，电阻为0
B. 当电流增大2倍时，电阻减小2倍
C. 当电压增大2倍时，电阻增大2倍
D. 不管电压或电流如何变化，电阻不变
D

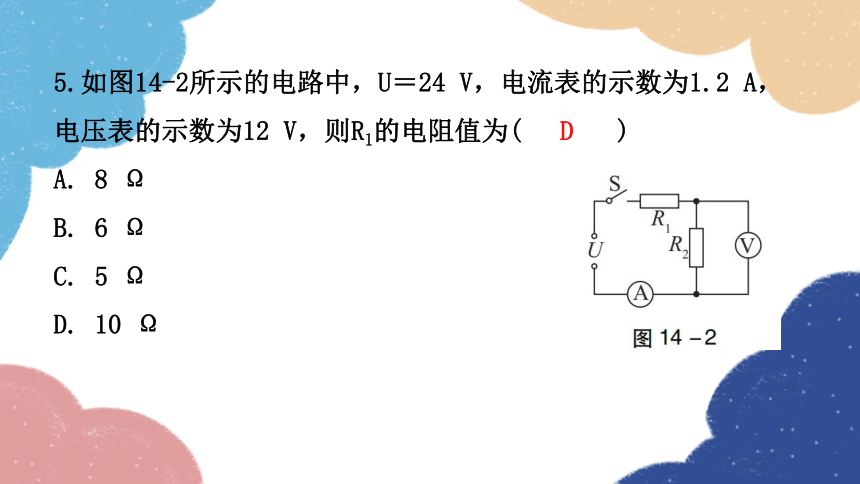

5.如图14-2所示的电路中，U＝24 V，电流表的示数为1.2 A，电压表的示数为12 V，则R1的电阻值为( )
A. 8 Ω
B. 6 Ω
C. 5 Ω
D. 10 Ω
D

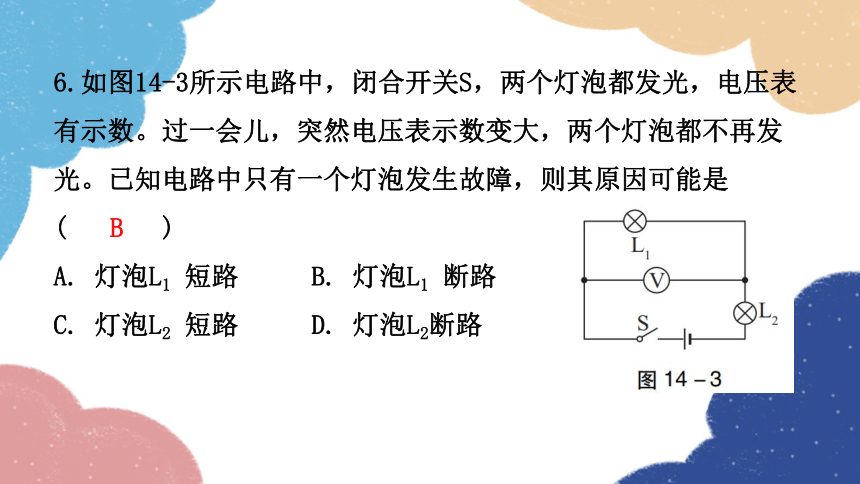

6.如图14-3所示电路中，闭合开关S，两个灯泡都发光，电压表有示数。过一会儿，突然电压表示数变大，两个灯泡都不再发光。已知电路中只有一个灯泡发生故障，则其原因可能是( )
A. 灯泡L1 短路 B. 灯泡L1 断路
C. 灯泡L2 短路 D. 灯泡L2断路
B

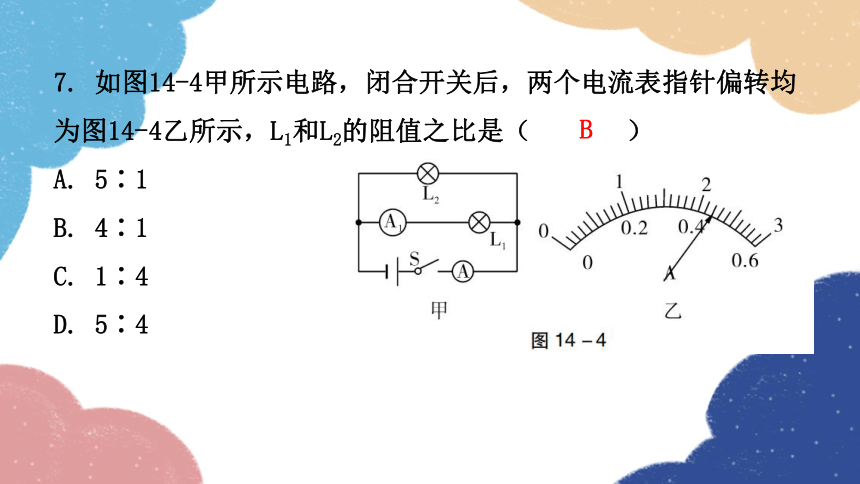

7. 如图14-4甲所示电路，闭合开关后，两个电流表指针偏转均为图14-4乙所示，L1和L2的阻值之比是（ ）
A. 5∶1
B. 4∶1
C. 1∶4
D. 5∶4
B

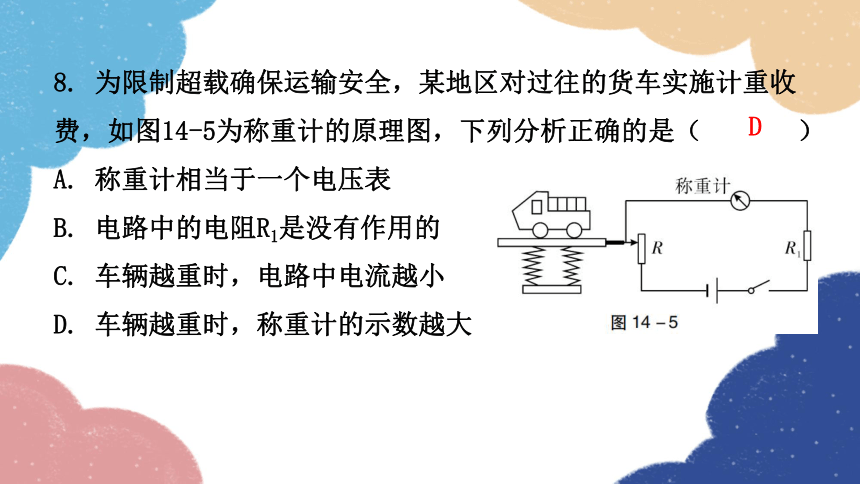

8. 为限制超载确保运输安全，某地区对过往的货车实施计重收费，如图14-5为称重计的原理图，下列分析正确的是（ ）
A. 称重计相当于一个电压表
B. 电路中的电阻R1是没有作用的
C. 车辆越重时，电路中电流越小
D. 车辆越重时，称重计的示数越大
D

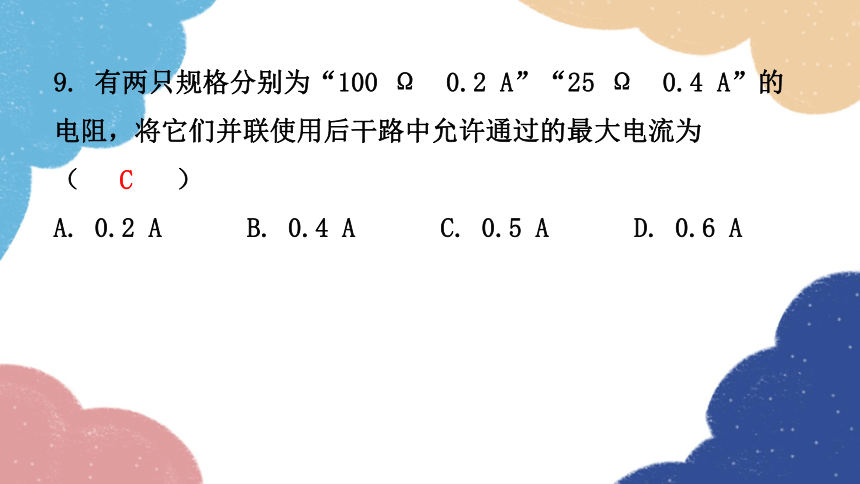

9. 有两只规格分别为“100 Ω 0.2 A”“25 Ω 0.4 A”的电阻，将它们并联使用后干路中允许通过的最大电流为（ ）
A. 0.2 A B. 0.4 A C. 0.5 A D. 0.6 A
C

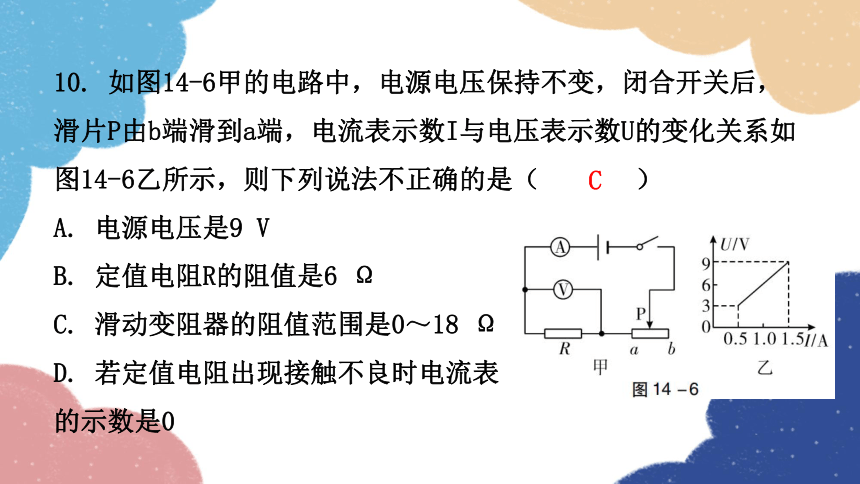

10. 如图14-6甲的电路中，电源电压保持不变，闭合开关后，滑片P由b端滑到a端，电流表示数I与电压表示数U的变化关系如图14-6乙所示，则下列说法不正确的是（ ）
A. 电源电压是9 V
B. 定值电阻R的阻值是6 Ω
C. 滑动变阻器的阻值范围是0～18 Ω
D. 若定值电阻出现接触不良时电流表
的示数是0
C
二、填空题(本大题3小题，每空2分，共18分)

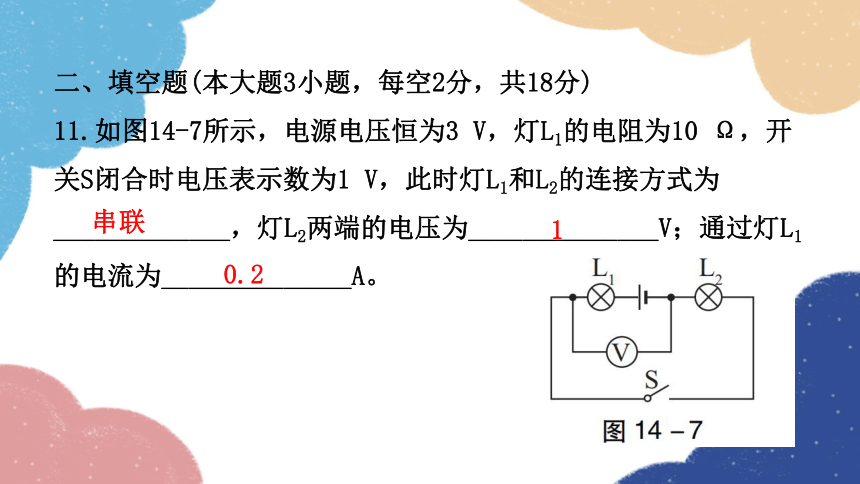

11.如图14-7所示，电源电压恒为3 V，灯L1的电阻为10 Ω，开关S闭合时电压表示数为1 V，此时灯L1和L2的连接方式为_____________，灯L2两端的电压为______________V；通过灯L1的电流为______________A。
串联
1
0.2
12.小明在探究电阻上的电流跟两端电压的关系时，用记录的实验数据作出了如图14-8所示的I-U图像，则A的电阻值为______________Ω，将A、B串联接在电压为3 V的电源上，电路中的电流为______________A，若将A、B
并联后接在电压为2 V的电源两端，干路
中的电流是______________A。
5
0.2
0.6
13.一天傍晚，小明正在家中看电视，同时客厅中一盏电灯正在亮着，如果他妈妈再接入一个电饭锅，电路的总电阻将______________，总电流将______________，电灯中的电流将______________。(均填“变大”“变小”或“不变”)
变小
变大
不变
三、作图题(共10分)
14. (1) (6分)为了测量一只约5 Ω电阻R的精确阻值，连成如图14-9所示的电路。
①电路中有一处连接错了，请你在接错的导线上打“×”，并画出正确的连线；②在虚线框内，根据改正后的电路画出电路图。
如答图14-1所示。
(2)(4分)如图14-10所示，是一种测量油箱内油量的装置图，图中油量表是由某种电表改装而成，R是滑动变阻器的电阻丝，金属杆AP可以绕O点转动，OP为金属滑片。要求：当油箱内油量减少时，油量表的示数随之减小，请将电路图补充完整并在圈内标出电表的符号。
如答图14-2所示。
四、实验题(本大题2小题，共18分)
15. （10分）某同学测量某定值电阻Rx的阻值。
（1）按图14-11甲连接电路时，应先断开开关，并将滑动变阻器的滑片P移到______________（填“最右端”或“最左端”）。
最右端
（2）若误将电压表与R并联，闭合开关后，向左移动滑动变阻器的滑片时，电压表的示数将______________（填“变大”“变小”或“不变”）。
（3）排除故障后，闭合开关，改变电阻两端的电压，进行了三次测量。在第三次测量中电流表的示数如图14-11乙所示，其示数为______________A。
变小
0.48
（4）根据三次实验数据可得，定值电阻的阻值为__________Ω。（结果保留一位小数）
（5）将电阻换成小灯泡，重复上述实验，发现几次实验中，所测小灯泡的电阻值相差较大，原因可能是___________________。
5.0
实验次数 电压U/V 电流I/A 电阻R/Ω Rx的平均值/Ω
1 1.5 0.31 4.8
2 2.0 0.40 5.0
3 2.5
灯丝电阻受温度影响
16. （8分）如图14-12甲是小赵同学设计的“探究电流与电阻的关系”的实验电路图，器材如下：电源（电压恒为6 V），五个阻值分别为5 Ω、10 Ω 、15 Ω、20 Ω及25 Ω的定值电阻，标有“50 Ω 1 A”字样的滑动变阻器R0、电压表、电流表、开关各1只，导线若干。
（1）连接电路时，开关应该要______________。
（2）小赵把5 Ω的电阻R接入电路后，闭合开关S，调节滑动变阻器，完成第一组数据的采集；断开开关S，保持滑片P位置不变，用10 Ω的电阻替换5 Ω的电阻，再闭合开关，滑片P应向____________（填“左”或“右”）滑动才能达到实验要求。
（3）小赵根据实验所得的五组数据描出如图14-12乙所示I-R图像，由图像可知，滑动变阻器连入电路的最小阻值为______________Ω，该实验的结论是：电压一定时，通过导体的电流与导体的电阻成______________。
断开
左
7
反比
五、计算题(本大题2小题，共16分)
17. (7分)在图14－13甲所示的电路中，电源电压保持不变，电阻R2＝30 Ω，当只有开关S闭合时，电流表的示数为0.4 A；当S、S1均闭合时，电流表的示数如图14－13乙所示。求：
(1)电源电压U。
(2)R1的阻值。
(3)开关S、S1均闭合时，电路的
总电阻R。
解:(1)开关S闭合，S1断开时,电路为R2的简单电路,电流表测电路中的电流,电流表的示数为0.4 A,根据I= 可得,电源电压U=I2R2=0.4 A×30 Ω=12 V。
(2)开关S、S1均闭合时,两电阻并联,电流表测干路电流,因R2的电压和电阻保持不变,由欧姆定律可知，通过R2的电流仍为0.4 A不变,根据并联电路电流的规律,此时电流表的示数应大于0.4 A；
在图乙中，若电流表选用小量程，分度值为0.02 A,示数为0.24 A,小于0.4 A ,故电流表只能选用大量程，此时分度值为0.1 A,示数为1.2 A,由并联电路电流的规律可知,通过电阻R1的电流
I1=I-I2=1.2 A-0.4 A=0.8 A；由I= 可得，电阻R1=
=15 Ω。
(3)因开关S、S1均闭合时,电路的总电流为1.2 A,
则由I= 可得,电路的总电阻R= =10 Ω。
答：(略)
18. (9分)如图14－14甲是小明设计的调光灯电路图，他将粗细均匀的电阻丝AB通过滑片P连入电路，小灯泡L的额定电压为10 V。闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡L的I－U关系图像如图14－14乙所示。设电阻丝AB的阻值不随温度变化，求：
(1)电源的电压。
(2)当滑片P在A端时小灯泡L的电
阻和电阻丝AB的阻值。
解：(1)当滑片P在B端时,由图得知电源电压与小灯泡L电压相等为10 V。
(2)当滑片P在A端时，小灯泡L电流最小，从图中看出，此时电流IL=0.2 A,小灯泡L的电压UL=2 V,
则小灯泡的电阻RL= =10 Ω，
根据串联电路电流规律可知，IL=IAB=0.2 A，
根据串联电路电压规律可知，UAB=U-UL=10 V-2 V=8 V，
由欧姆定律可得，RAB= =40 Ω。
答：(略)
六、综合能力题(共8分)
19.某兴趣小组的同学在用伏安法测量电阻时分别按照图14-15甲、乙所示电路图连接器材(电源电压恒定)，发现两次实验中电流表示数几乎不变，电压表示数有明显变化。同学们请教老师后得知，这是因为实际使用的电流表并非等同于短路，也存在一定大小的电阻，电流表相当于一个可以读出通过自身电流大小的“聪明电阻”。
(1)同学们把图中的电阻R换成电阻箱，按照图甲和图乙所示电路图读出电压表示数分别为3 V和4 V，电阻箱面板如图14-15丙所示，则此电阻箱连入电路阻值为______________Ω。
(2)同学们根据串联电路特点通过计算得出电流表的电阻大小为______________Ω。
30
10
(3)关于上述物理现象，请你通过所学物理知识判断下列说
法正确的是______________（填字母）。
A. 电压表示数有明显变化是因为电压表也有电流通过，在
电路中有分流作用
B. 电压表示数有明显变化是因为电流表也有电阻，在电路中
具有分压作用
C. 电流表示数几乎不变是因为电压表等同于开路，没有电流
通过
B
(4)通过观察，同学们发现该电流表量程为100 mA，张三同学利用题中的电流表A设计了如图14-15丁所示电路(部分)来测量电阻Rx的阻值。电流表A1和电流表A的示数分别为100 mA和50 mA，电阻箱示数为10 Ω，通过计算得待测电阻Rx电阻为______________Ω。
20
