第十六章　电压　电阻

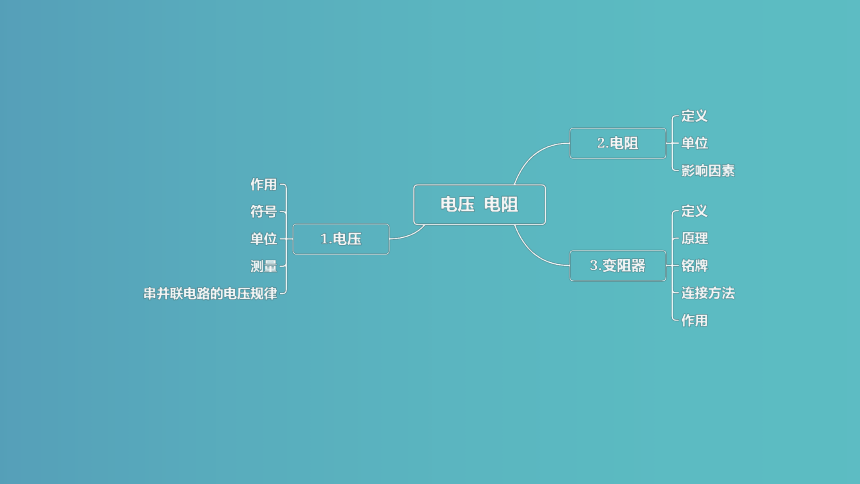

《第十六章　电压　电阻》复习
一、电压
(一)电压的作用：电压是形成　 　的原因；　 　是提供电压的装置.符号：　 　.
　U　
　电源　
　电流　
知识梳理
(二)电压的单位
1.国际单位：　 　；
常用单位还有　 　、 　 　.
换算关系：1 kV＝　 　V；1 mV＝　 　V.
2.记住一些电压值：
一节干电池：　 　V；
一节蓄电池：　 　V；
家庭电压：　 　V；
人体安全电压：　 　V.
　不高于36　
　220　
　2　
　1.5　
　10－3　
　103　
　mV　
　kV　
　V　

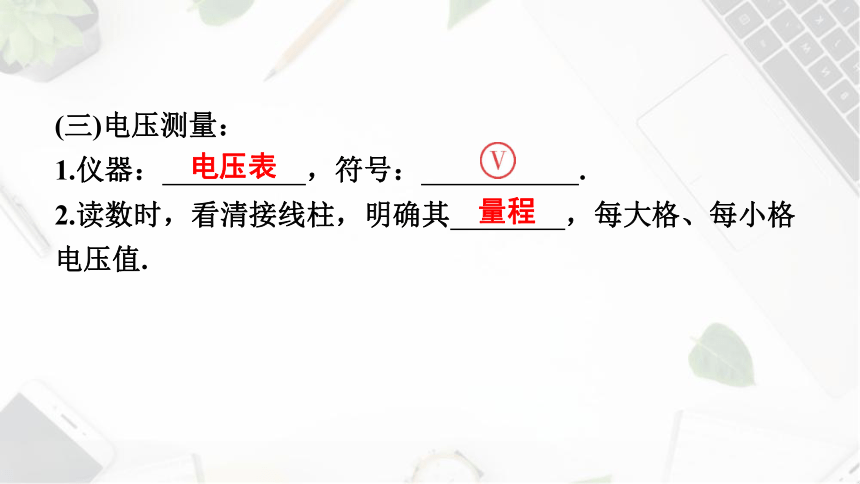

(三)电压测量：
1.仪器：　 　，符号： 　 .
2.读数时，看清接线柱，明确其　 　，每大格、每小格电压值.
　量程　
　电压表　
(3)接线时要根据所测电压的大小选择电压表的　 　；若不知所测电压值的大小，可采用“　 　”来确定.
(4)接线时要弄清正、负接线柱，电流应从电压表的　 _
接线柱流入，从　 　接线柱流出.
(5)电压表　 　(选填“可以”或“不可以”)直接接到电源的两端.
(6)被测电压不要超过电压表的　 　.
　量程　
　可以　
　负　
　正
　试触法　

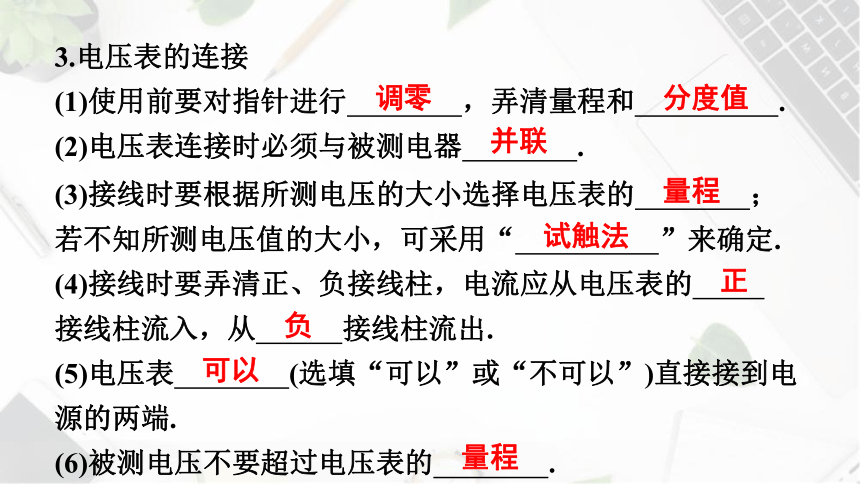

3.电压表的连接
(1)使用前要对指针进行　 　，弄清量程和　 　.
(2)电压表连接时必须与被测电器　 　.
　量程　
　并联　
　分度值　
　调零　

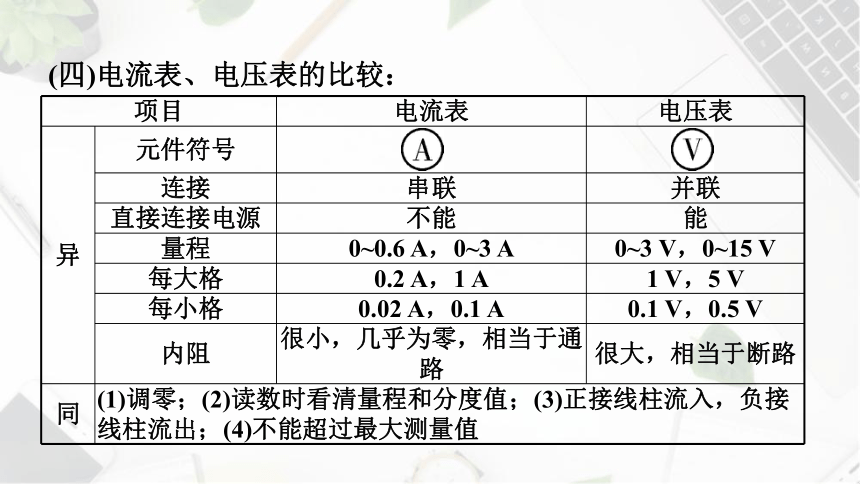

(四)电流表、电压表的比较：
项目 电流表 电压表
异 元件符号
连接 串联 并联
直接连接电源 不能 能
量程 0~0.6 A，0~3 A 0~3 V，0~15 V
每大格 0.2 A，1 A 1 V，5 V
每小格 0.02 A，0.1 A 0.1 V，0.5 V
内阻 很小，几乎为零，相当于通路 很大，相当于断路

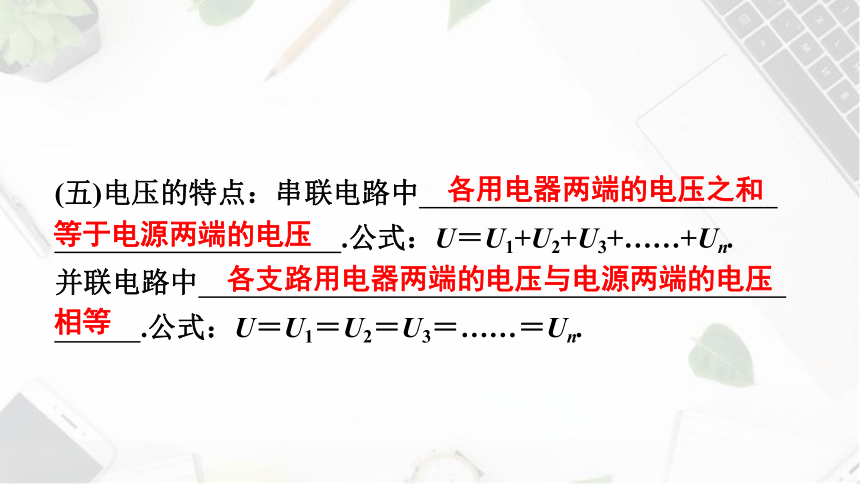

同 (1)调零；(2)读数时看清量程和分度值；(3)正接线柱流入，负接线柱流出；(4)不能超过最大测量值 (五)电压的特点：串联电路中　 _
　.公式：U＝U1+U2+U3+……+Un.
并联电路中　 _
　.公式：U＝U1＝U2＝U3＝……＝Un.
相等　
　各支路用电器两端的电压与电源两端的电压
等于电源两端的电压　
　各用电器两端的电压之和

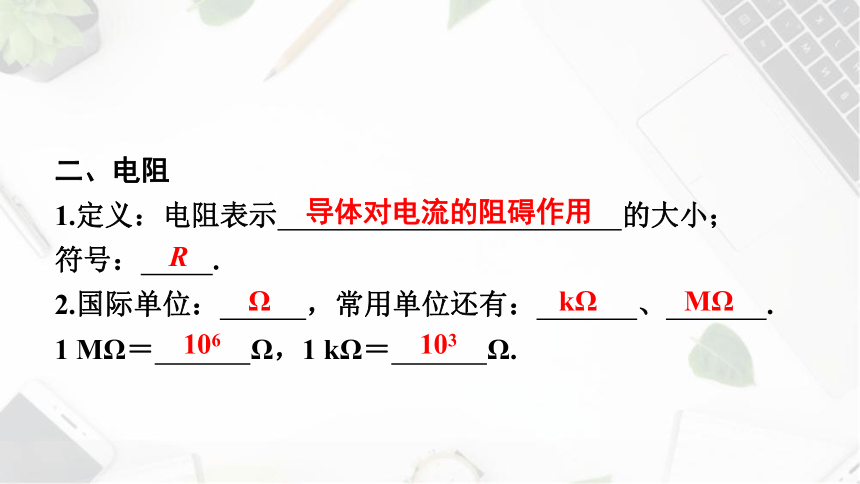

二、电阻
1.定义：电阻表示　 　的大小；
符号：　 　.
2.国际单位：　 　，常用单位还有：　 　、　 　.
1 MΩ＝　 　Ω，1 kΩ＝　 　Ω.
　103　
　106　
　MΩ　
　kΩ　
　Ω　
　R　
　导体对电流的阻碍作用　

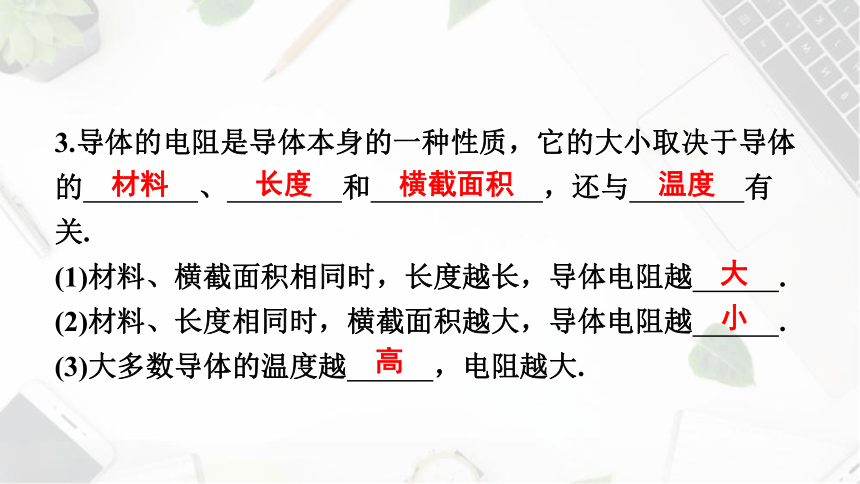

3.导体的电阻是导体本身的一种性质，它的大小取决于导体的　 　、　 　和　 　，还与　 　有关.
(1)材料、横截面积相同时，长度越长，导体电阻越　 　.
(2)材料、长度相同时，横截面积越大，导体电阻越　 　.
(3)大多数导体的温度越　 　，电阻越大.
　高　
　小　
　大　
　温度　
　横截面积　
　长度　
　材料　

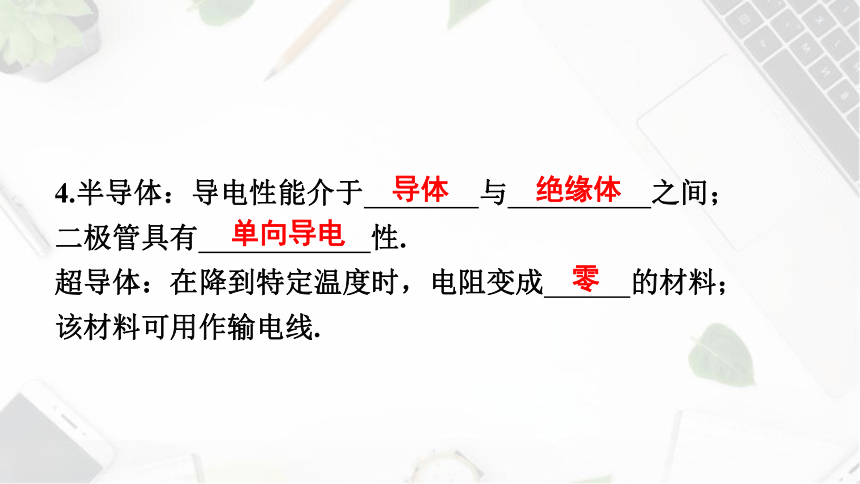

4.半导体：导电性能介于　 　与　 　之间；
二极管具有　 　性.
超导体：在降到特定温度时，电阻变成　 　的材料；
该材料可用作输电线.
　零　
　单向导电　
　绝缘体　
　导体　
保护电路
电压
电流
长度

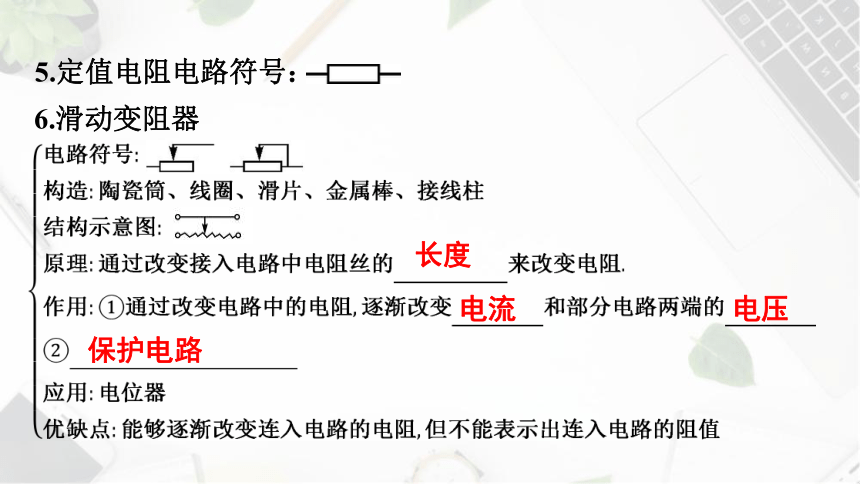

6.滑动变阻器
5.定值电阻电路符号：
7.滑动变阻器使用方法：选、串、接、调.
①根据铭牌选择合适的滑动变阻器；②　 　联在电路中；③接法：“一上一下”；
④接入电路前应将电阻调到　 　.
8.滑动变阻器的铭牌：某滑动变阻器标有“50 Ω　1.5 A”字样，50 Ω表示滑动变阻器的　 　；
1.5 A表示滑动变阻器　 　.
　允许通过的最大电流为1.5 A　
　最大阻值为50 Ω　
　最大阻值　
　串　
1.定义：能改变接入电路中电阻________的元件叫变阻器。
2.原理：通过改变 来改变接入电路的电阻的大小。
3.铭牌：某滑动变阻器上标有“50 Ω　2 A”表示滑动变阻器的电阻变化范围为________，允许通过的最大电流为_____。
大小
接入电路电阻丝的长度
0～50 Ω
2A
一、电流表、电压表的使用方法
解题要点：
1.电压表在电路中相当于一个阻值非常大的电阻，电流表在电路中相当于一根导线，所以当电压表串联在电路中时，电路相当于断路，其他电器无法工作；当电流表并联时，与它并联的电器短路，无法工作.
考点集训
2.电压表可视为断开的线路，先将电压表去掉，分析电路的连接；再看电压表接在哪一个元件的两端.不论导线有多长，只要其间没有用电器或电源，则导线的两端点都可看成同一点.
1.将两个规格不同的灯泡L1、L2串联接在电路上，如图所示，当开关闭合后，电压表所测的是( )
A.灯泡L1两端的电压
B.灯泡L2两端的电压
C.灯泡L1两端的电压，也是灯泡L2两端的电压
D.电路两端的总电压
A
第1题图
2.如图电路中，若使L1、L2并联，则甲接　 　表，乙接
　 　表，丙接　 　表.甲表测的是　 (选填“L1”“L2”“L1和L2”)的　 　(选填“电流”或“电压”).
第2题图
　电流　
　L2　
　电流　
　电压　
　电流　
第3题图
3.如图所示电路，闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是( )
A.L1断路　 B.L1短路　
C.L2断路　 D.L2短路
C
第4题图
4.如图所示的电路中，闭合开关S，电压表V1的示数为6 V，电压表V2的示数为3.6 V.那么下列说法中不正确的是 ( )
A.电源两端的电压为 6 V
B.灯L1两端的电压为3.6 V
C.将电压表都换成电流表，
再闭合开关S，则灯L1与 L2并联
D.将电压表V2换成电流表，再闭合开关S，则灯L1不亮，灯L2亮
C
二、串联、并联电路中电压的特点
解题要点：先去掉电压表，分析电路图；再根据串联电路各部分电路两端的电压之和等于电源两端电压，即U＝U1+
U2+……+Un；并联电路中各支路两端的电压等于电源两端的电压，即U＝U1＝U2＝……＝Un.
5.如图所示的电路，关于电压表、电流表、灯泡的连接方式，下列说法正确的是( )

A.两灯泡并联
B.两灯泡串联
C.电流表A1测干路电流，电流表A2测L2的电流
D.电压表V1测L1两端的电压，电压表V2测电路总电压，电压表V3测L2两端的电压
B
(2)在图乙所示的测量电路中，闭合开关后，电压表V1的示数为1.5 V，且两个灯泡的规格相同.电压表V2的示数为　 V，电压表V的示数为　 　V.
　3　
6.(1)在图甲所示的电路中，闭合开关后电压表V1的示数为3 V.
电压表V2的示数为　 　V，电压表V的示数为　 　V.
　1.5
　3　
　3　
7.如图所示，电源电压是3 V且保持不变，S闭合后电压表示数为1 V，则灯L2两端的电压为　 　V； 若断开开关，电压表示数将　 　(选填 “变大”“变小”或“不变”).
　变大　
　1　
三、超导体、半导体的应用
解题要点：生活中常见的半导体材料：发光二极管、所有的芯片、集成电路都属于半导体.
8.硅、锗等半导体材料的导电能力比铜、铁等金属的导电能力　 　(选填“强”或“弱”).某些物质在温度很低时，电阻变为　 　，这就是超导现象.如果能制造出常温下的超导体，它可以在下列哪些情境得到应用：　 　(选填序号).
①用作电吹风的电热丝　　　　②用作白炽灯的灯丝　　　　③用作输电线缆
　③　
　零　
　弱　
四、变阻器的应用
解题要点：先确定滑动变阻器的下端接线柱；滑片越靠近下端所接的接线柱，接入电路的电阻越小；滑片越远离下端所接的接线柱，接入电路的电阻越大.
9.某高速公路收费站对过往的超载货车实施计重收费，小明同学结合所学的物理知识设计了如图所示的称重表原理图，对于小明同学的设计你认为( )

A.此设计可行，称重表由电流表改装
B.此设计可行，称重表由电压表改装
C.此设计不可行，当车辆越重时电路中电流越小
D.此设计不可行，电路中的R1没有作用
A
A B C D
10.为了减少碳排放实现碳中和，国家大力推行电动汽车.电动汽车的速度由流经电动机的电流大小控制，当驾驶员向下踩油门踏板时，改变接入电路的变阻器阻值，车速变大.下列是该电动汽车的模拟电路，其中符合要求的是( )
A
第11题图
11.如图所示，闭合开关时，将滑动变阻器的滑片P向右移动时，电流表示数将　 　，电压表示数将　 　(均选填“变大”“变小”或“不变”).
　变大　
　不变　
12.如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置；乙为电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动.若顺时针旋转旋钮时灯泡发光变亮，则需将　 　(选填“a和b”“a和c”或“b和c”)接线柱接入电路.关于电位器上电阻丝的材料，应该选用
　 　(选填“铜丝”或“镍铬合金丝”).
第12题图
　镍铬合金丝　
　b和c　
13.如图所示是某同学设计的风力测定仪，O是转轴，OC是金属杆，下连受风板，AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻的接触点，R0是定值电阻.无风时，OC竖直，风越大， OC杆偏转角度越大.金属杆OC与弧形电阻AB的组合，相当于是　 　，风力越大，电流表示数越
　 　，定值电阻R0的作用是　 　.
　保护电路　
　大　
　滑动变阻器　
五、电流表、电压表、滑动变阻器的连接与电路设计
14.按图甲的电路图将图乙的实物电路用笔画线代替导线连接完整(导线不能交叉)，电流表和电压表的量程分别选0~0.6 A和0~3 V.　
如图所示：
答案图
15.如图所示，有灯泡L1、L2，开关S、电源、电压表、电流表，滑动变阻器和导线若干，要求：L1、L2并联，开关控制整个电路，电流表测总电流，电压表测L2的电压，滑动变阻器的滑片向右移动，L1变亮.请按要求连接实物图.　
如图所示：
　答案图
16.用滑动变阻器改变小灯泡的亮度：
(1)要求滑动变阻器向左移动时能使灯泡亮度变暗.请用笔画线代替导线连接实物图，并在右边虚线框处画出相应的电路图.　
答案图
如图所示：
(2)开关闭合前，滑动变阻器的滑片P应滑到　 　(选填“A”或“B”)端.
(3)想要小灯泡变亮，滑片应向　 　(选填“左”或“右”)端滑动，这时电流表的示数将　 　.
(4)开始实验后，甲同学发现无论如何移动滑片P，灯的亮度都不发生变化，而且一直很亮，这可能是　 _
　，乙同学发现移动滑片P时，灯忽亮忽熄，这可能是　 　.
　滑片接触不良　
动变阻器上面两个接线柱　
　同时连接了滑
　变大　
　右　
　A
