浙教版科学九年级上第3章第3节认识简单机械（杠杆三）（无答案）

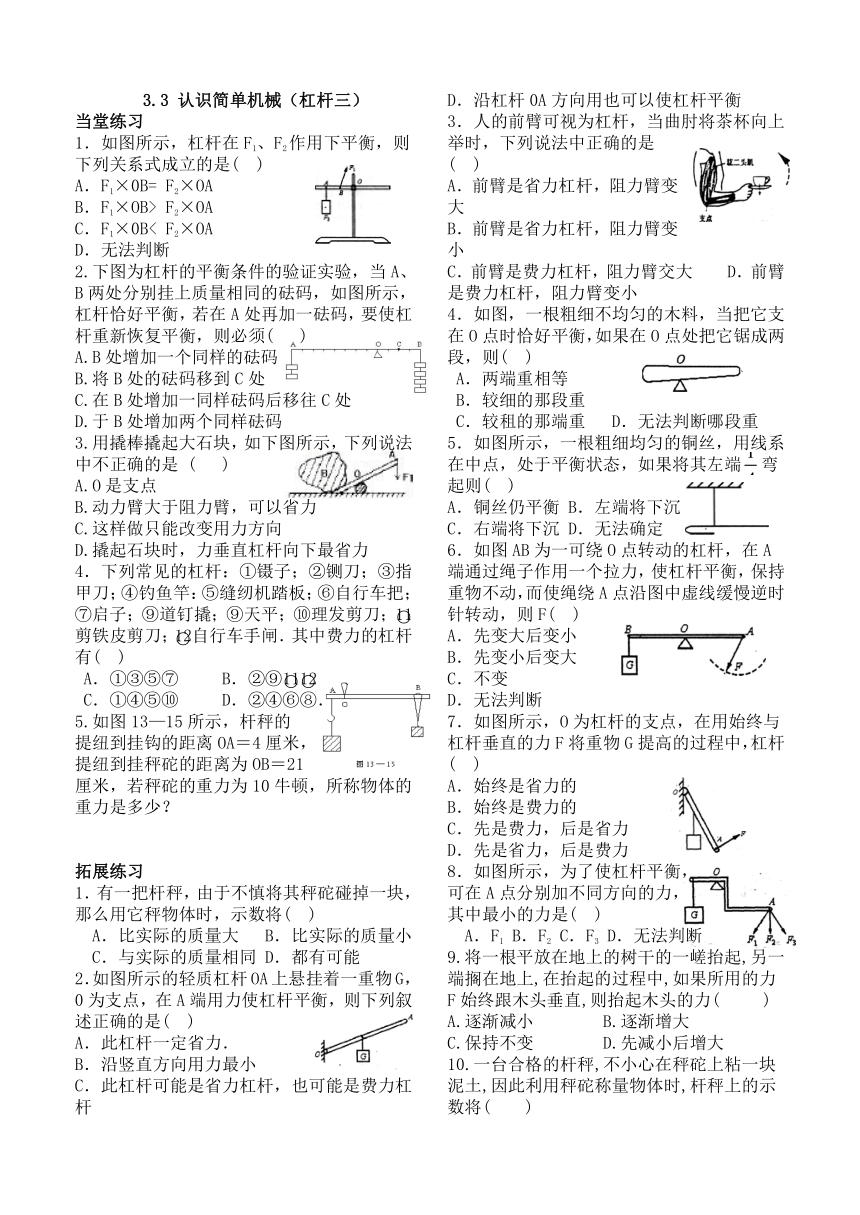

3.3 认识简单机械（杠杆三）
当堂练习
1．如图所示，杠杆在F1、F2作用下平衡，则下列关系式成立的是( )
A．F1×0B= F2×OA
B．F1×OB> F2×OA
C．F1×0B< F2×OA
D．无法判断
2.下图为杠杆的平衡条件的验证实验，当A、B两处分别挂上质量相同的砝码，如图所示，杠杆恰好平衡，若在A处再加一砝码，要使杠杆重新恢复平衡，则必须( )
A.B处增加一个同样的砝码
B.将B处的砝码移到C处
C.在B处增加一同样砝码后移往C处
D.于B处增加两个同样砝码
3.用撬棒撬起大石块，如下图所示，下列说法中不正确的是 ( )
A.O是支点
B.动力臂大于阻力臂，可以省力
C.这样做只能改变用力方向
D.撬起石块时，力垂直杠杆向下最省力
4．下列常见的杠杆：①镊子；②铡刀；③指甲刀；④钓鱼竿：⑤缝纫机踏板；⑥自行车把；⑦启子；⑨道钉撬；⑨天平；⑩理发剪刀；剪铁皮剪刀；自行车手闸．其中费力的杠杆有( )
A．①③⑤⑦ B．②⑨
C．①④⑤⑩ D．②④⑥⑧．
5.如图13—15所示，杆秤的
提纽到挂钩的距离OA＝4厘米，
提纽到挂秤砣的距离为OB＝21
厘米，若秤砣的重力为10牛顿，所称物体的重力是多少？
拓展练习
1．有一把杆秤，由于不慎将其秤砣碰掉一块，那么用它秤物体时，示数将( )
A．比实际的质量大 B．比实际的质量小
C．与实际的质量相同 D．都有可能
2．如图所示的轻质杠杆OA上悬挂着一重物G，0为支点，在A端用力使杠杆平衡，则下列叙述正确的是( )
A．此杠杆一定省力．
B．沿竖直方向用力最小
C．此杠杆可能是省力杠杆，也可能是费力杠杆
D．沿杠杆0A方向用也可以使杠杆平衡
3．人的前臂可视为杠杆，当曲肘将茶杯向上举时，下列说法中正确的是( )
A．前臂是省力杠杆，阻力臂变大
B．前臂是省力杠杆，阻力臂变小
C．前臂是费力杠杆，阻力臂交大 D．前臂是费力杠杆，阻力臂变小
4．如图，一根粗细不均匀的木料，当把它支在O点时恰好平衡，如果在O点处把它锯成两段，则( )
A．两端重相等
B．较细的那段重
C．较租的那端重 D．无法判断哪段重
5．如图所示，一根粗细均匀的铜丝，用线系在中点，处于平衡状态，如果将其左端弯起则( )
A．铜丝仍平衡 B．左端将下沉
C．右端将下沉 D．无法确定
6．如图AB为一可绕O点转动的杠杆，在A端通过绳子作用一个拉力，使杠杆平衡，保持重物不动，而使绳绕A点沿图中虚线缓慢逆时针转动，则F( )
A．先变大后变小
B．先变小后变大
C．不变
D．无法判断
7．如图所示，O为杠杆的支点，在用始终与杠杆垂直的力F将重物G提高的过程中，杠杆( )
A．始终是省力的
B．始终是费力的
C．先是费力，后是省力
D．先是省力，后是费力
8．如图所示，为了使杠杆平衡，
可在A点分别加不同方向的力，
其中最小的力是( )
A．F1 B．F2 C．F3 D．无法判断
9.将一根平放在地上的树干的一嵯抬起,另一端搁在地上,在抬起的过程中,如果所用的力F始终跟木头垂直,则抬起木头的力( )
A.逐渐减小 B.逐渐增大
C.保持不变 D.先减小后增大
10.一台合格的杆秤,不小心在秤砣上粘一块泥土,因此利用秤砣称量物体时,杆秤上的示数将( )
A.大于实际质量 B.小于实际质量
C.等于实际质量 D.无法判断
11．不等臂直杠杆在动力和阻力作用下，已处于平衡状态，采用下列办法不能使杠杆平衡的是( )
A、在杠杆上再施加一个力，使这个力的作用线通过杠杆的中点，但不通过支点。
B、在杠杆上再施加一个力，使这个力的作用线通过支点
C、使动力和阻力同时减小到原来的1/2
D、使动力臂和阻力臂同时变为原来的2倍
12．如图9所示，OA为一可绕O点转动的轻质杠杆，杆长2m，当作用于A点一个F=30N的竖直向上的力，为使杠杆水平不动，应将重为G=150N的重物悬吊于距A端_______处
13.如图13—3所示，杠杆的质量可以忽略不计，如果OB与OA长度的比为2∶3，在点B的钩上挂300牛顿的砝码，要使杠杆
处于平衡状态，在A处应
挂____牛顿的砝码。如果在
A、B两端各增加100牛顿
的砝码，杠杆将_______转动。
14．如图，杆秤是民间的一种测量工具。使用时，将待测物体挂在秤钩A上，用手拎住秤钮B或C（相当于支点），秤砣D在秤杆E上移动，当杆秤水平平衡时就可以在秤杆上读出读数。
（1）从科学的角度来看，杆秤应该是一种测量
大小的工具。
（2）根据杠杆平衡的条件
分析，使用杆秤时，当从秤
纽C换到秤纽B时，最大测
量值将变 。
15．如图为丽水市区新建的紫金大桥。 “桥塔为什么要造这么高？”小强对此进行了研究：他将大桥的结构进行简化，抽象成图乙所示的模型，又画了桥塔高低不同的两幅图丙和丁。小强通过比较发现：适当增加塔的高度，
可 （填“增大”或“减小”）力臂，从而减小斜拉索的拉力。
　
16．如图所示，大李和小李用一根均匀的木棒抬重物。大李为了减轻小李的负担，他可
以 (写出一种合理的做法)；
假如大李要承担3/5的力，
那么，小李的肩头到重物
挂点O的距离与大李的肩
头到重物挂点O的距离之
比是 。
17．一位同学用棒挑着重物扛在肩上行走，如图所示，他胳膊所用的力 物重（填“大于”、“小于”、或“等于”），
要使胳膊所用的力减小些。
可采用的办是 。
18．指甲剪是常用的生活用具，
它的刀刃做得很薄，目的是通
过减小受 力面积_______压强
(填“增大”或“减小”)．剪指
甲时，图中AOB部分可以看成
一个________杠杆(填“省力”
或“费力”)
19．如图2-20所示，把一长2m的匀质平板的中点支在水平面上一个不高的支点上，在平板上站有两个小孩，m=30kg，位于板中点，m=20kg，位于左端，现两人均在O.1m／s速度沿板向右慢慢移动，经多长时间平板开始转动?
20．“塔吊”是建筑工地上普遍使用的起重设备.如图20-40所示的“塔吊”，AB是竖直支架，CD是水平臂，OC段叫平衡臂，C端装有配重体，OD段叫吊臂，E处装有滑轮组，可在O、D两点间移动.滑轮组重力及摩擦忽略不计.当OE=15m时，若用此“塔吊”能起吊重物的最大质量是0.8t，则当滑轮组移到D点时(OD=25m)能够安全起吊重物的最大质量是多少?
