新人教版九年级物理第十六章第二节串、并联电路中电压的规律

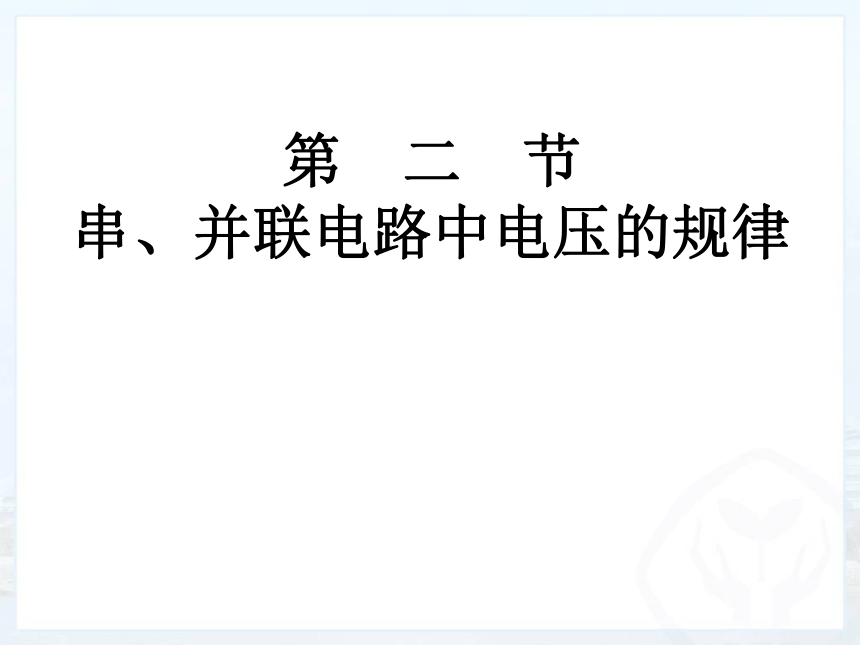

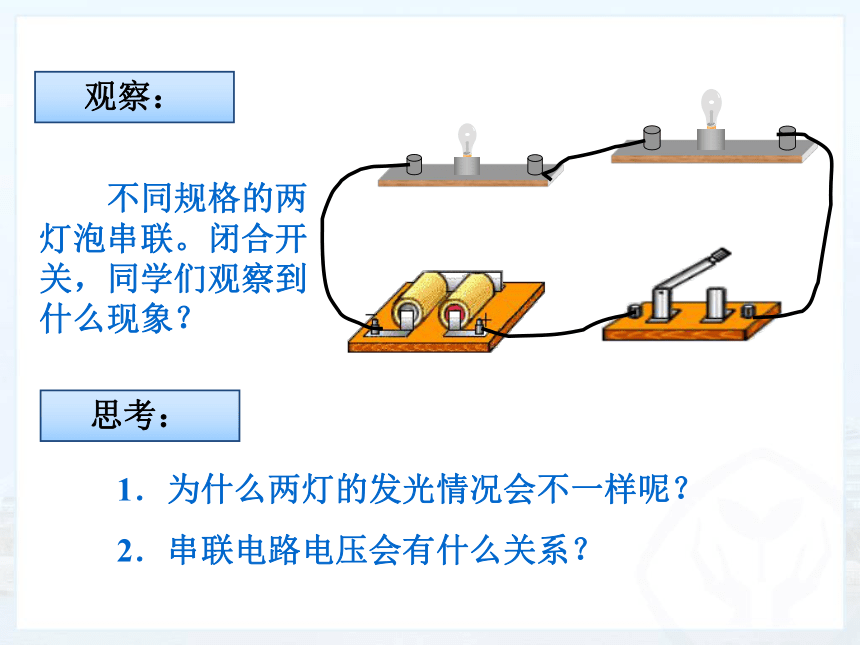

课件21张PPT。　　2．串联电路电压会有什么关系？ 　　1．为什么两灯的发光情况会不一样呢？ 　　不同规格的两灯泡串联。闭合开关，同学们观察到什么现象？观察：思考：第 二 节

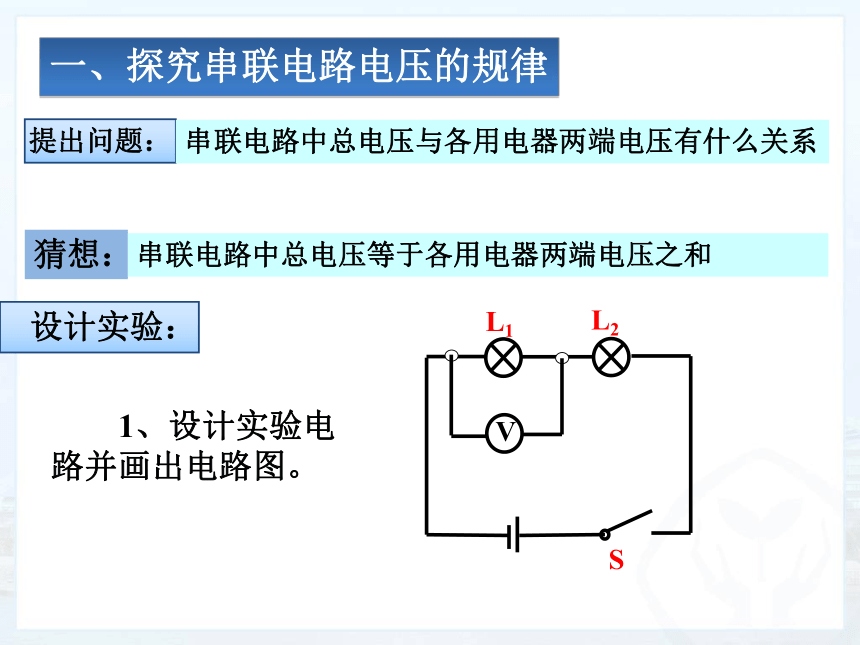

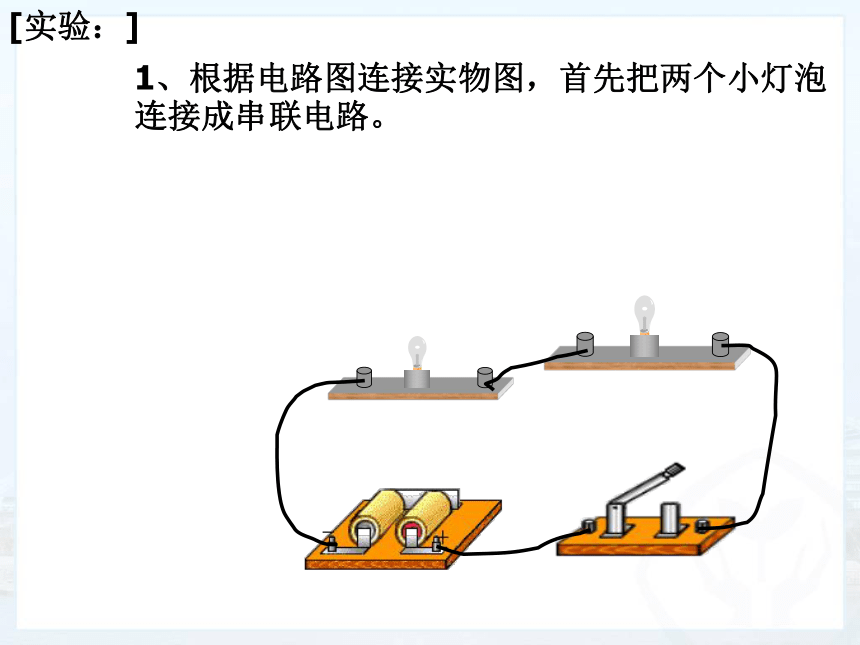

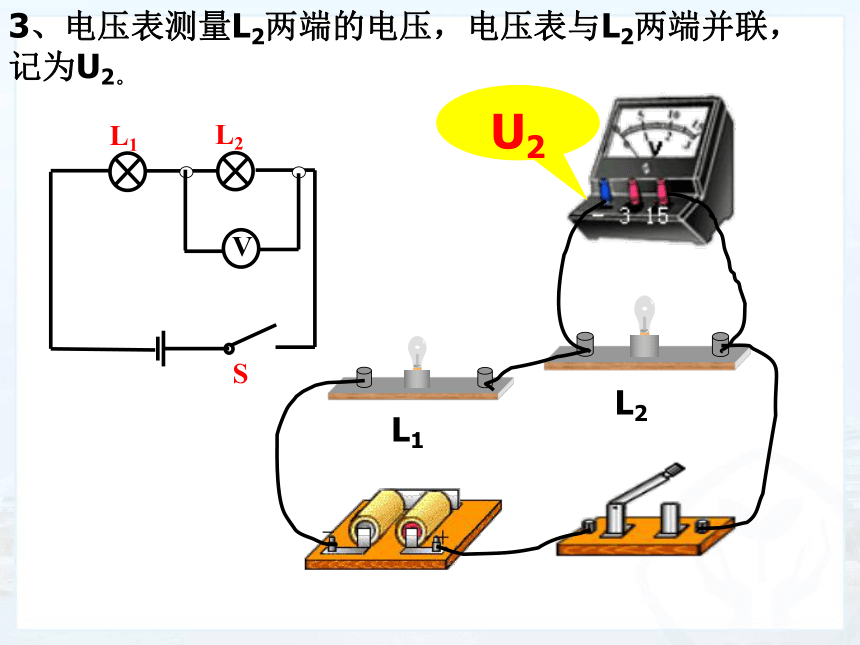

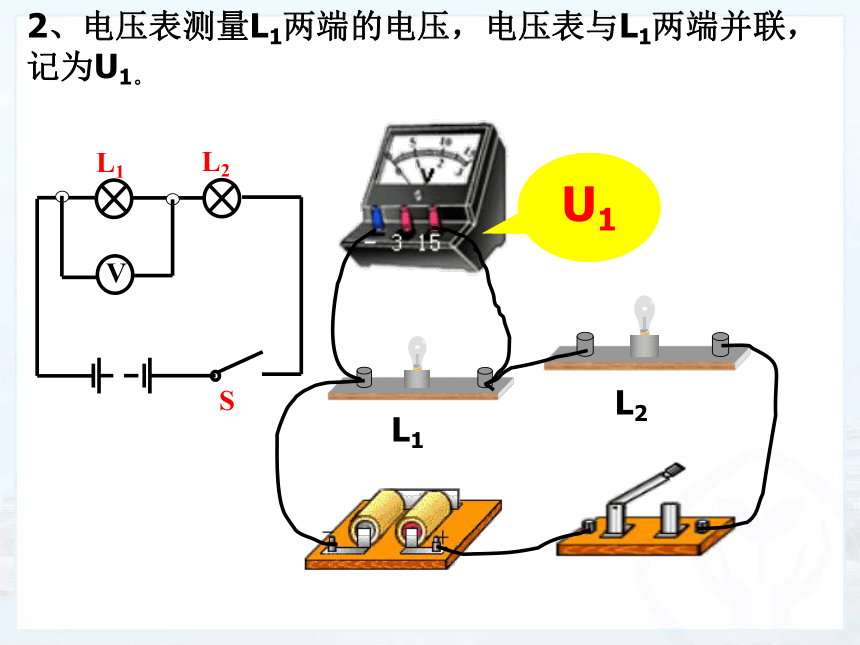

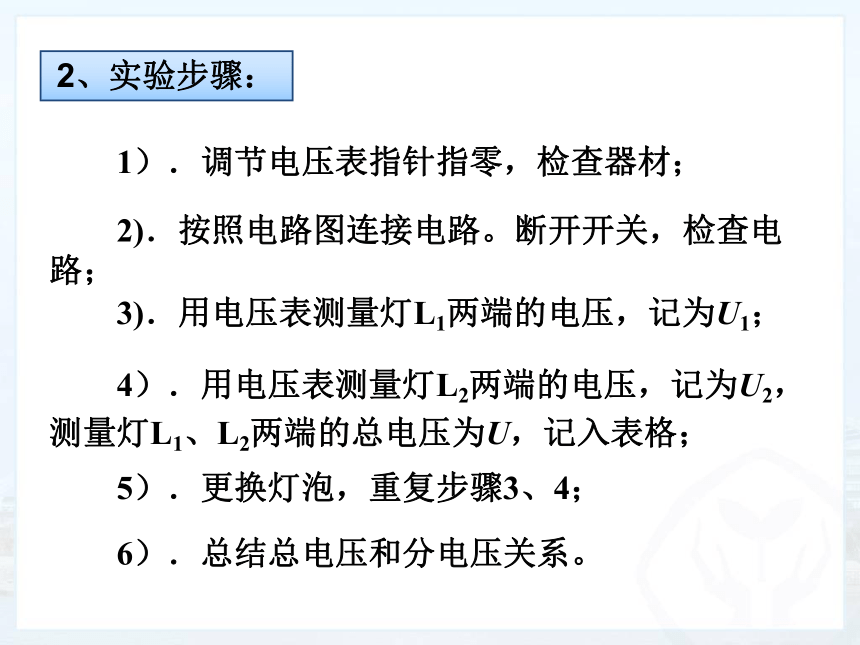

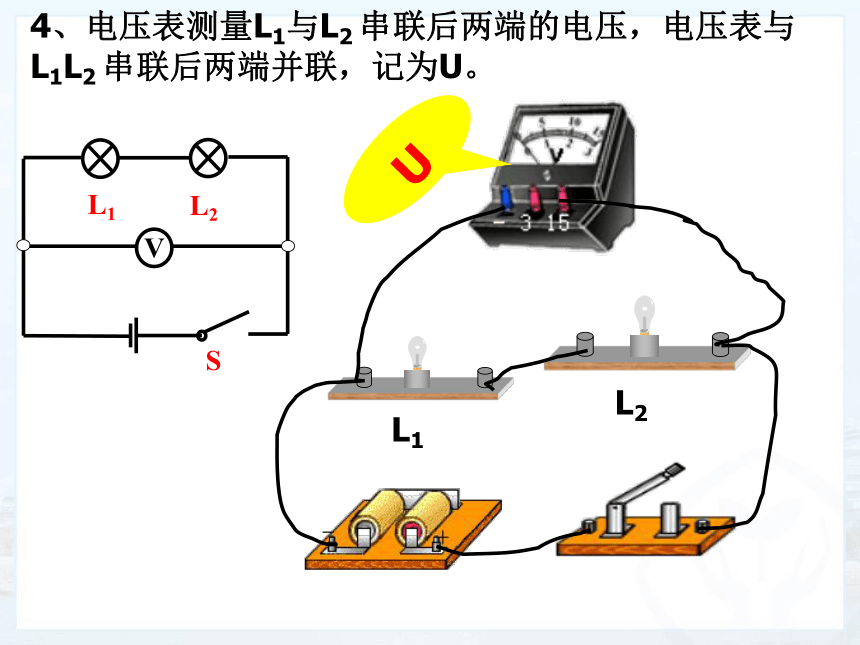

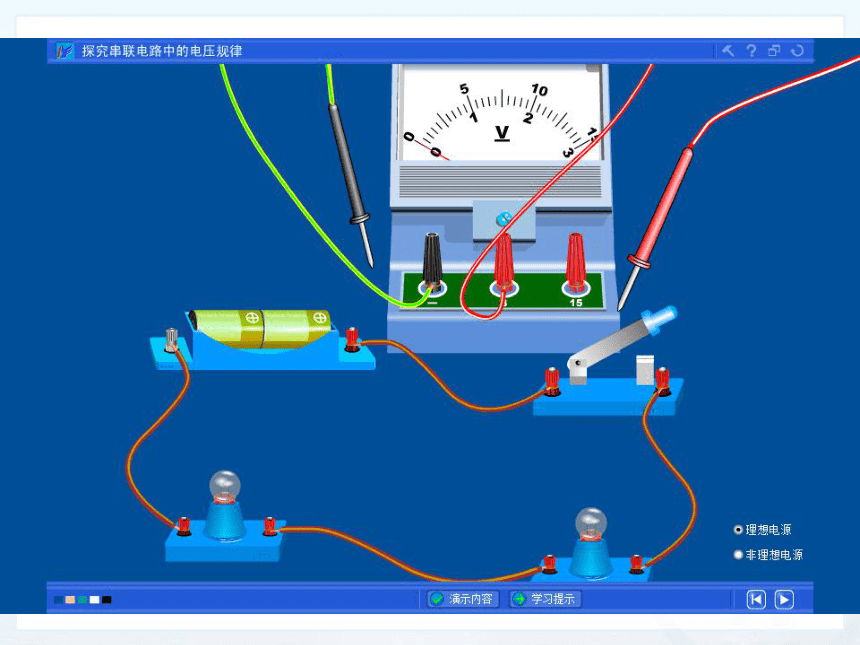

串、并联电路中电压的规律 　　1、设计实验电路并画出电路图。 一、探究串联电路电压的规律提出问题： 设计实验：猜想：串联电路中总电压与各用电器两端电压有什么关系串联电路中总电压等于各用电器两端电压之和　　1）．调节电压表指针指零，检查器材；　　2)．按照电路图连接电路。断开开关，检查电路；　　3)．用电压表测量灯L1两端的电压，记为U1；　　4）．用电压表测量灯L2两端的电压，记为U2，测量灯L1、L2两端的总电压为U，记入表格；　　5）．更换灯泡，重复步骤3、4；2、实验步骤：　　6）．总结总电压和分电压关系。[实验：]1、根据电路图连接实物图，首先把两个小灯泡连接成串联电路。2、电压表测量L1两端的电压，电压表与L1两端并联，记为U1。L1L2U13、电压表测量L2两端的电压，电压表与L2两端并联，记为U2。L1L2U24、电压表测量L1与L2 串联后两端的电压，电压表与L1L2 串联后两端并联，记为U。L1L2U实验表格：结论： 串联电路的总电压等于各部分电路的两端电压之和。串联电路 U=U1+U25、 换用两个规格不同的灯泡重做上述实验。　　1．各支路两端的电压与电源两端电压的关系是怎样的？
　　2．与并联电路中的电流关系一样吗？
　　3．与串联电路中的电压关系一样吗？二、探究并联电路电压的规律问　题作出猜想：1、并联电路两端电压等于各条支路两端的电压之和。　　1、电路图设计实验：[步骤]1、根据电路图连接实物图，把两个小灯泡连接成并联电路。2、电压表测量灯泡L1两端的电压，电压表与L1两端并联，记为U1。L1L2U13、电压表测量灯泡L2两端的电压，电压表与L2两端并联，记为U2。L1L2U24、电压表测量干路两端的电压，电压表与干路两端并联，记为U。L1L2U实验表格：结论： 并联电路两端电压与各条支路两端的电压都相等。并联电路 U = U1=U25.改变两个小灯泡的规格重做上述实验。 串联电路的总电压等于各部分电路两端的电压之和。U=U1+U2 小结：2、并联电路的电压规律：1、串联电路的电压规律： 并联电路的两端电压与各支路两端的电压相等 。U=U1=U2　　把几节电池串联起来组成电池组，用电压表分别测量每节电池两端的电压，然后测量这个电池组两端的电压。它们之间有什么关系？想想做做　　实验结果表明：电池组两端的电压等于每节电 池电压之和。　　电池串联的电压规律：　　1．电源, 灯泡, 开关各一个，组成串联电路, 用一个电流表测电流，一个电压表测灯的电压，画出电路图。　　实验设计：　　2．电池，开关, 2个灯组成串联电路，用一个电流表测电流，一个电压表测一盏灯的电压，画出电路图。练一练
