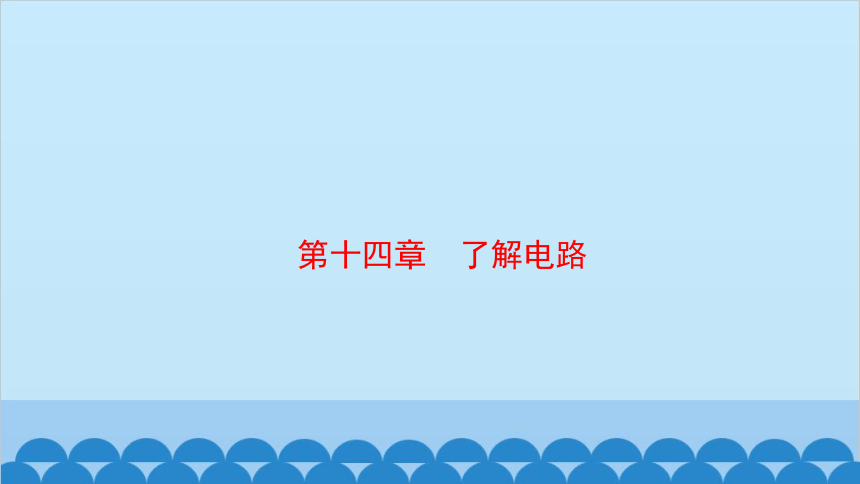

第十四章　了解电路

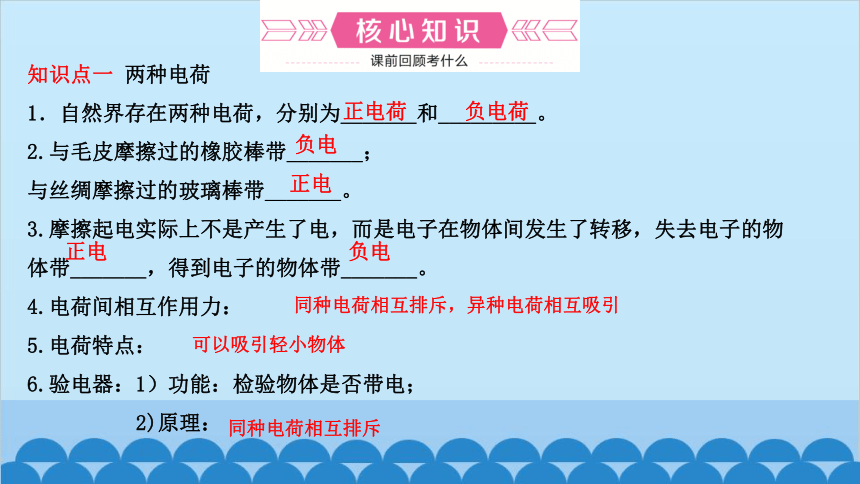

知识点一 两种电荷
1．自然界存在两种电荷，分别为_______和_________。
2.与毛皮摩擦过的橡胶棒带_______；
与丝绸摩擦过的玻璃棒带_______。
3.摩擦起电实际上不是产生了电，而是电子在物体间发生了转移，失去电子的物体带_______，得到电子的物体带_______。
4.电荷间相互作用力：
5.电荷特点：
6.验电器：1）功能：检验物体是否带电；
2)原理：
正电荷
负电荷
负电
正电
正电
负电
同种电荷相互排斥，异种电荷相互吸引
可以吸引轻小物体
同种电荷相互排斥

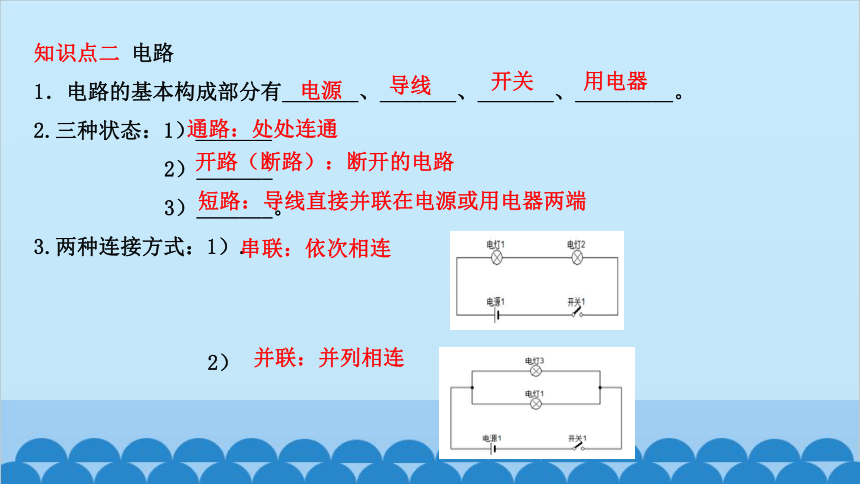

知识点二 电路
1．电路的基本构成部分有_______、_______、_______、_________。
2.三种状态：1）_______
2）_______
3）_______。
3.两种连接方式：1）.
2）
电源
导线
开关
用电器
通路：处处连通
开路（断路）：断开的电路
短路：导线直接并联在电源或用电器两端
串联：依次相连
并联：并列相连

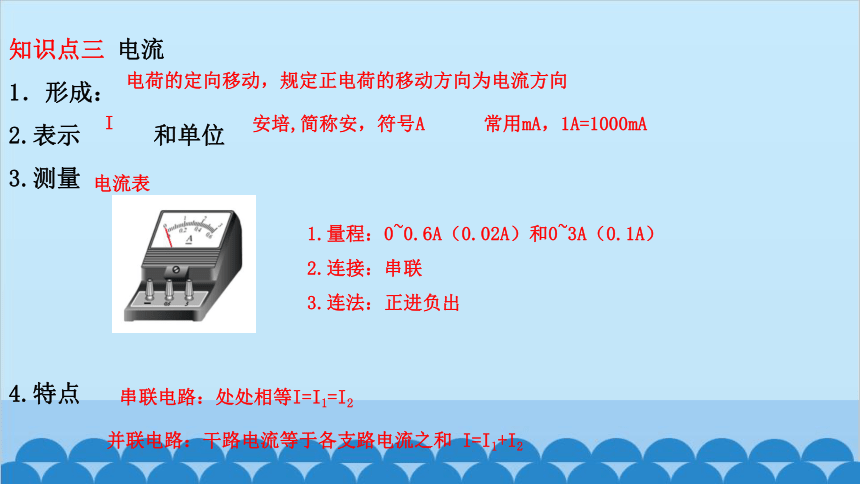

知识点三 电流
1．形成：
2.表示 和单位
3.测量
4.特点
电荷的定向移动，规定正电荷的移动方向为电流方向
I
安培,简称安，符号A
常用mA，1A=1000mA
电流表
1.量程：0~0.6A（0.02A）和0~3A（0.1A）
2.连接：串联
3.连法：正进负出
串联电路：处处相等I=I1=I2
并联电路：干路电流等于各支路电流之和 I=I1+I2

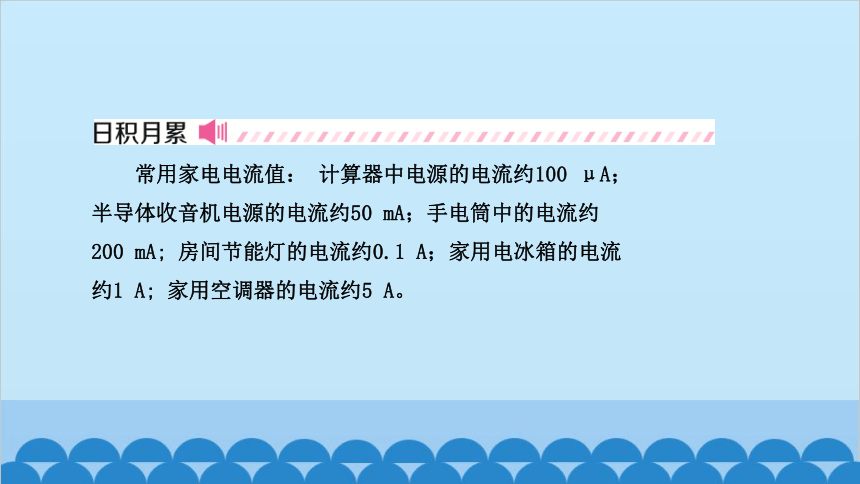

常用家电电流值： 计算器中电源的电流约100 μA；
半导体收音机电源的电流约50 mA；手电筒中的电流约
200 mA; 房间节能灯的电流约0.1 A；家用电冰箱的电流
约1 A; 家用空调器的电流约5 A。
知识点三 电压
1.表示 和单位
3.测量
4.特点
U
伏特,简称伏，符号V
常用kV，1kV=1000V
电压表
1.量程：0~3V（0.1V）和0~15A（0.5V）
2.连接：并联
3.连法：正进负出
串联电路：总电压等于各部分电压之和 U=U1+U2
并联电路：各支路电压相同 U=U1=U2

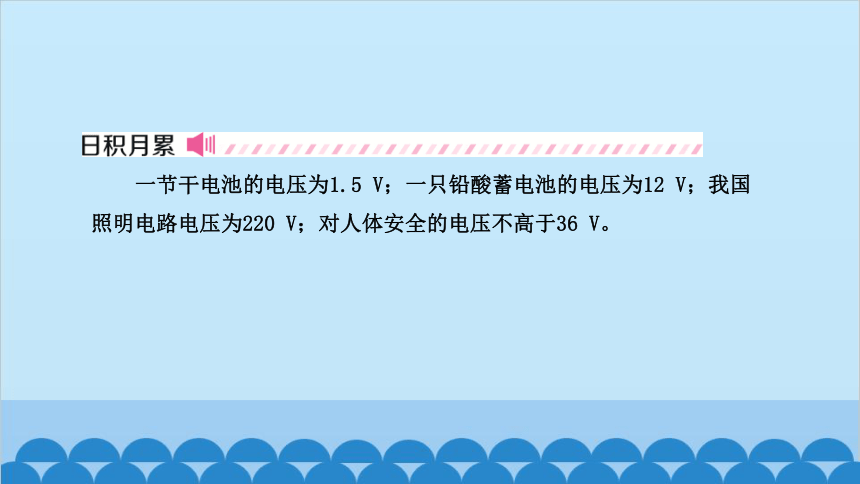

一节干电池的电压为1.5 V；一只铅酸蓄电池的电压为12 V；我国照明电路电压为220 V；对人体安全的电压不高于36 V。

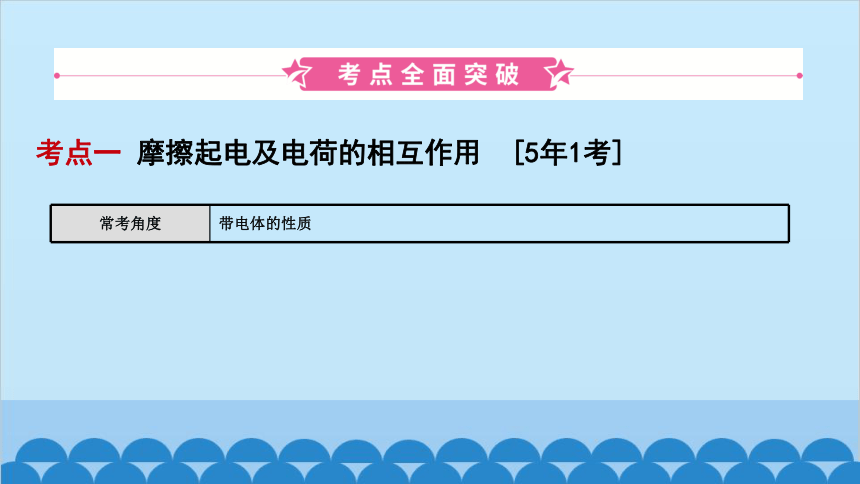

考点一 摩擦起电及电荷的相互作用 [5年1考]
常考角度 带电体的性质

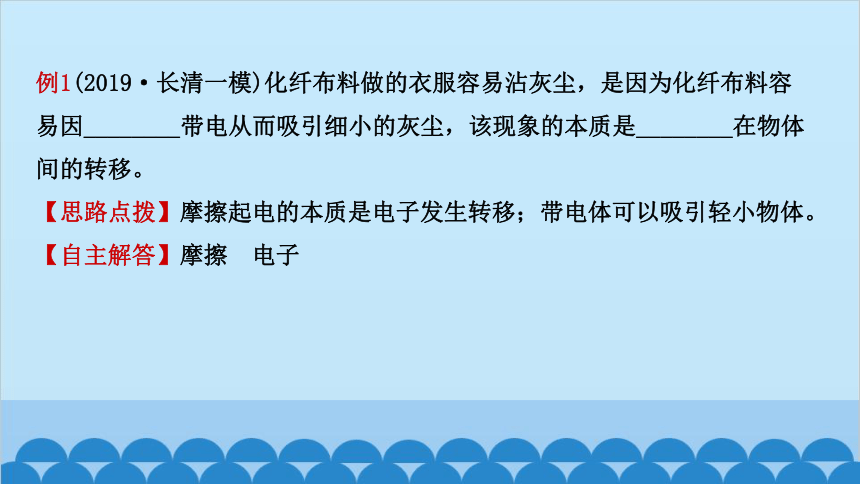

例1(2019·长清一模)化纤布料做的衣服容易沾灰尘，是因为化纤布料容易因________带电从而吸引细小的灰尘，该现象的本质是________在物体间的转移。
【思路点拨】摩擦起电的本质是电子发生转移；带电体可以吸引轻小物体。
【自主解答】摩擦　电子

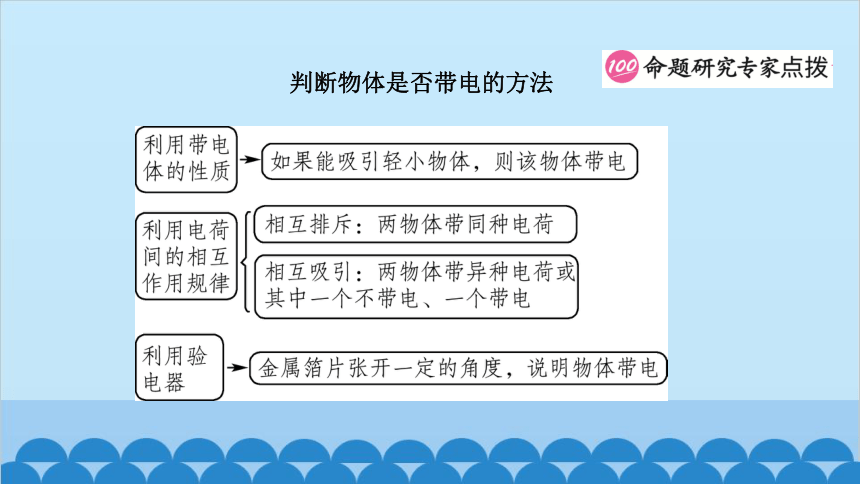

判断物体是否带电的方法

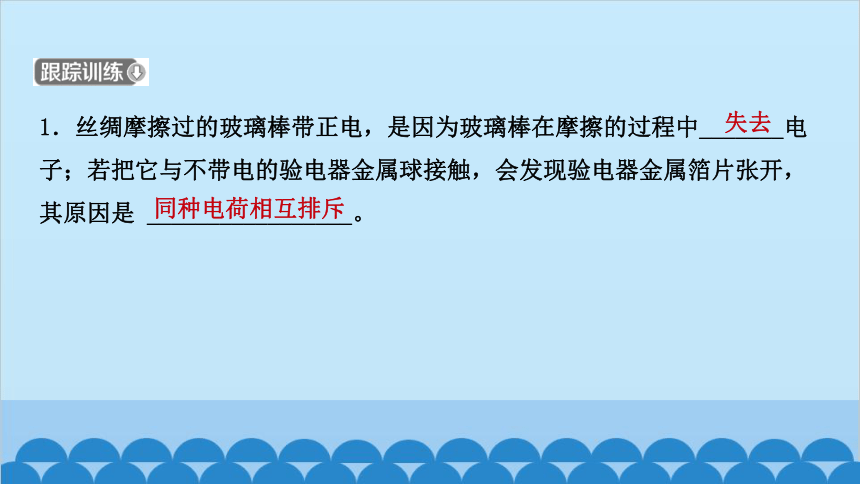

1．丝绸摩擦过的玻璃棒带正电，是因为玻璃棒在摩擦的过程中_______电
子；若把它与不带电的验电器金属球接触，会发现验电器金属箔片张开，
其原因是 _________________。
失去
同种电荷相互排斥

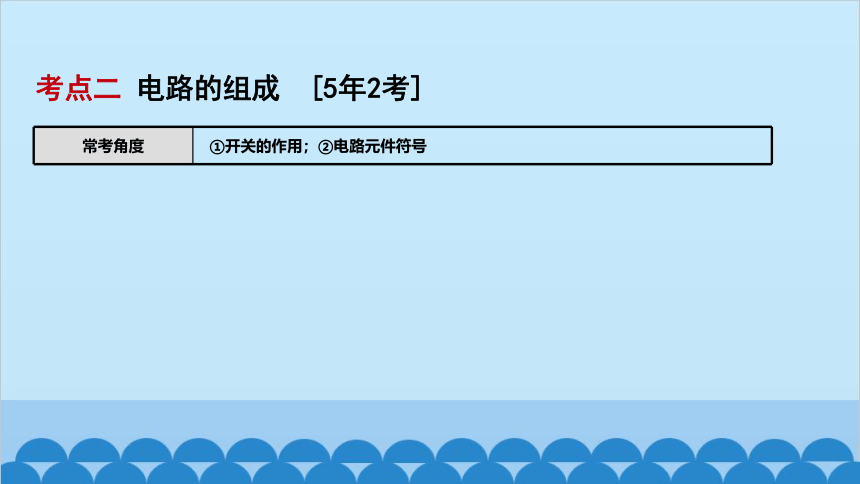

考点二 电路的组成 [5年2考]
常考角度 ①开关的作用；②电路元件符号
例2(2017·济南学考)如图所示是电扇中的一个自动保护装置：当电扇不慎被碰发生倾斜或倾倒时，小球就会滚向一侧使电路断开，起到保护电扇的作用。由此判断，这个保护装置在电扇电路中的作用相当于(　　)
A．开关 B．导线 C．电源 D．用电器
【思路点拨】由题目信息可知，小球会在不同情况下控制电路的通断，此作用相当于开关。
【自主解答】A
3．下列装置不属于电源的是( )
A．宇宙飞船上用的太阳能电池板
B．电动机
C．学生电源
D．蓄电池
考点三 串、并联电路的识别与设计 [5年5考]
常考角度 ①根据实际情况判断各用电器的连接情况；②设计电路
命题角度 　串、并联电路的识别
例3 (2018·济南学考)小丽家最近购买了一台标有一级能效的电冰箱。她通过观察发现，这台电冰箱的压缩机和冷藏室内的照明灯工作时互不影
响，温控开关控制压缩机，与冰箱门联动的开关控制照明灯。据此判断：该冰箱内部电路中，压缩机和照明灯在电路中的连接方式是________(选填“串联”或“并联”)的；压缩机的主要部件是一个电动机，电动机在电路图中的符号是_______。
【思路点拨】由题目信息可知，压缩机和照明灯可以独立工作、互不影响，由此可判断它们的连接方式。
【自主解答】 并联　
命题角度 　简单电路的设计 (3年3考)
1.两开关串联：两开关同时闭合才工作。
2.两开关并联：任一开关闭合即工作；
3.一干一支：干路开关总控，闭合后主功能工作，支路开关单独控制辅助功能。
例4 (2019·天桥一模)家庭厨房中的电器越来越多，其中抽油烟机主要是由排气扇和照明灯组成，它们既能同时工作，又能各自独立工作，如图所示是抽油烟机简化电路图，其中合理的是(　　)
【思路点拨】排气扇和照明灯可以独立工作，说明两用电器是并联的，且有单独的开关控制。
【自主解答】D
考点四 电流与电压的认识及估测 [5年6考]
常考角度 ①电流值的估测；②电压和电流的单位
例5 (多选)下列对有关数据的估计，与实际情况相符的是(　　)
A．(2017·济南学考节选)触电电流零点几安可瞬间致命
B．(2015·济南学考节选)触电时电流超过10 mA就会有生命危险
C．(2016·济南学考节选)电压力锅正常工作电流约为5 A
D．(2019·槐荫一模节选)对人体安全的电压约为36 V
【思路点拨】根据日常积累和记忆内容进行选择。
【自主解答】 ABC
考点五 电流与电压的测量 [5年2考]
例6(2020·经典题)如图关于仪表的使用和读数正确的是(　　)
常考角度 电流表、电压表的读数
【思路点拨】使用电流表测量电流时，电流表需要与被测元件串联；使用电压表测量电压时，电压表需要与被测元件并联。电流表与电压表均有两个量程，大量程是小量程的5倍；读数时，步骤一致：先分清所选量程和分度值，然后根据指针所指刻度读数。
【自主解答】B
13.(2019·邵阳中考)如图，要使L1与L2串联，在“○”处接入电流表或
电压表，测量电路中的电流、L1两端的电压。以下做法正确的是( )
A．a为电流表，b为电流表
B．a为电压表，b为电流表
C．a为电流表，b为电压表
D．a为电压表，b为电压表
14．(2017·济南学考节选)图中所示电压表的示数是 ______。
2.3 V
15．(2019·槐荫一模)如图所示仪表的示数是 _______。
0.56 A
考点六 串、并联电路中电压、电流的规律 [5年5考]
常考角度 在计算题中，作为隐含条件计算出各元件两端的电压和通过的电流
16．如图所示电路，闭合开关S后，电流表A1的示数是0.2 A，A的示数是
0.45 A，则通过灯L2的电流是( )
A．0.2 A B．0.25 A C．0.45 A D．0.65 A
17．某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成
的电池组，当他将开关闭合后，电压表的示数为2 V，则L1两端的电压为
______，L2两端的电压为 ____。
2 V
4 V
实验一 探究串、并联电路的电流规律 [5年未考]
【进行实验与收集证据】
1．电路作图：画电路图，根据电路图连接实物电路，实物图纠错。
2．连接电路时注意事项：开关应该 断开 ；滑动变阻器滑片滑至 阻值最大 处。
3．电流表和电压表的使用与读数。
【分析与论证】
4．电流表在使用过程中其指针的状态所反映的问题：
(1)不偏转——可能电路开路，可能电表损坏或短路；
(2)反偏——电流表“＋”“－”接线柱 接反了 ；
(3)满偏——可能电路发生短路或所选量程 太小 ；
(4)偏转过小——所选量程 太大 。
5．换用不同灯泡多次实验的目的：保证总结得出的实验规律的普遍性和正确性。
例1(2019·淄博中考)在“探究并联电路中的电流关系”实验中：
(1)小明想测量干路电流，连接的电路如图甲所示，检查电路发现只有一根导线接错了，请在这根导线上打“×”，并改正。
如图所示
(2)连接正确的电路后，闭合开关，电流表的示数为0.46 A，请在图乙中画出指针的位置(O为指针转轴)。
如图所示
(3)小明换用不同规格的灯泡，多次改变电流表位置，将测量数据记录在表中。
分析数据得出结论：在并联电路中， ___________________________。
(4)第1次实验发现，灯泡L1比L2亮，则灯泡L1的电阻_______灯泡L2的电
阻；若两灯泡灯丝长度相同，____的灯丝更细。
实验
次数 支路电流
I1/A 支路电流
I2/A 干路电流
I总/A
1 0.30 0.16 0.46
2 0.20 0.20 0.40
3 0.24 0.34 0.58
干路电流等于各支路电流之和
小于
L2
(5)为了防止损坏电流表，在不能事先估计电流大小的情况下，应先进行
_______，以正确选择电流表或电流表的量程。
(6)连接正确的电路后，闭合开关，发现L1亮，而L2不亮，则电路故障可
能是 ______。
(7)小明更换不同规格的灯泡进行实验，并测量三次数据的目的是 _______
___________________。除此之外，还可以采用 _____________的方法获
得多组数据。
试触
L2开路
避免偶
然性，得出普遍规律
改变电源电压
(8)小明利用原有的实验器材，添加一个开关，又设计了一个电路。利用这个电路，不用更换电流表的位置，就可直接测出通过L1、L2、干路三处的电流，同样可得出三处电流的关系。请在图中的虚线框中画出电路图。
如图所示
(9)小明利用原有的实验器材改变电路连接方式继续探究“串联电路中的电流关系”，实验电路如图丙所示。
①小明在连接实物电路的过程中，当连接完最后一根导线时，两灯泡立即
发光，其原因是______________________________。
②小明在测量A处的电流时，闭合开关，两灯泡正常发光，电流表出现如
图丁所示的现象，原因是__________________________。
③如表是小明实验中的一组数据，其中明显错误的数值是______，造成该
错误的原因是________________________。
连接电路时开关没有断开
电流表正、负接线柱接反
1.5
用小量程测，读大量程
电流表的位置 A B C
电流I/A 0.3 1.5 0.3
