台灯和收音机是采用什么方法使其亮度和音量发生变化的？

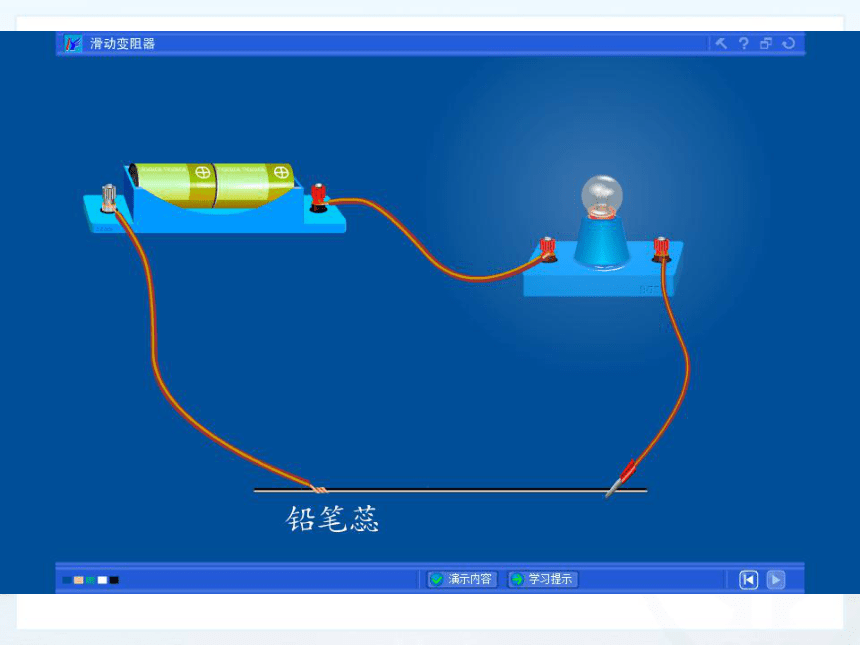

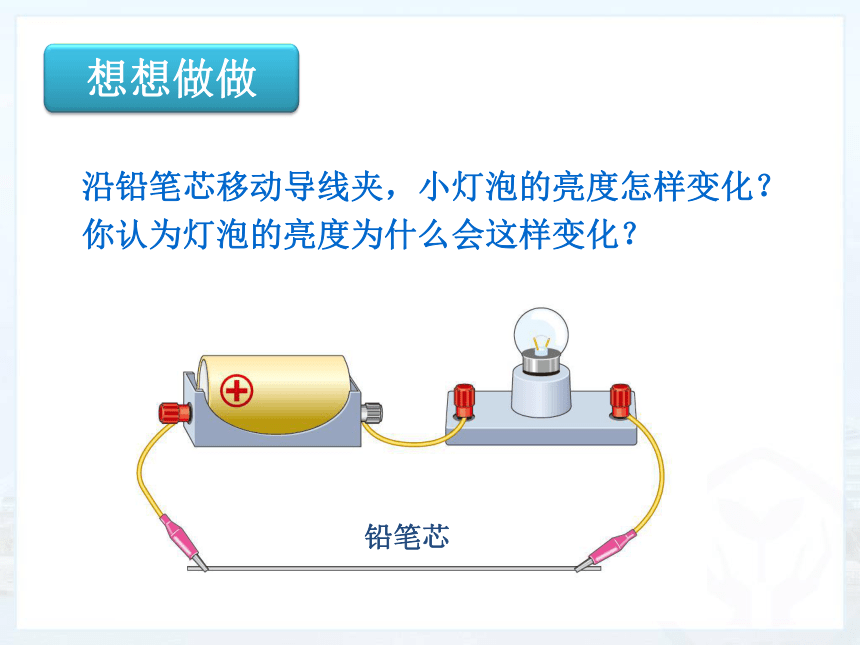

第四节 变阻器　　沿铅笔芯移动导线夹，小灯泡的亮度怎样变化？

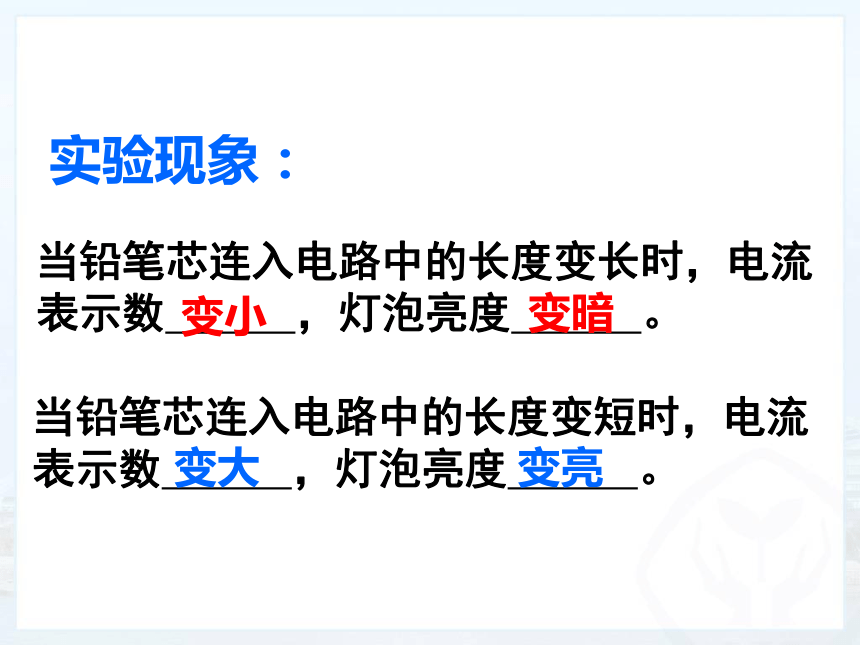

　　你认为灯泡的亮度为什么会这样变化？铅笔芯当铅笔芯连入电路中的长度变长时，电流表示数 ，灯泡亮度 。实验现象：变小当铅笔芯连入电路中的长度变短时，电流表示数 ，灯泡亮度 。变大变亮变暗

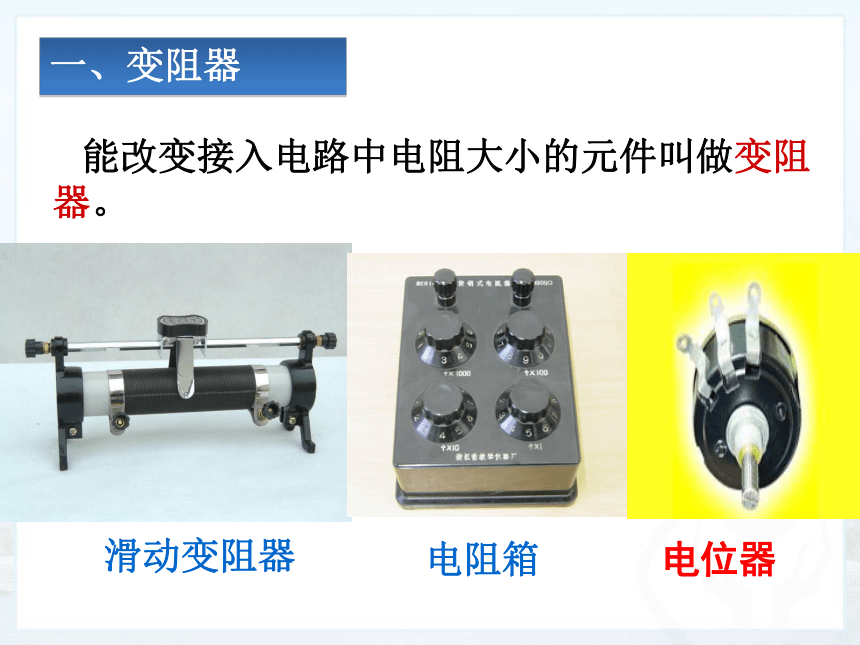

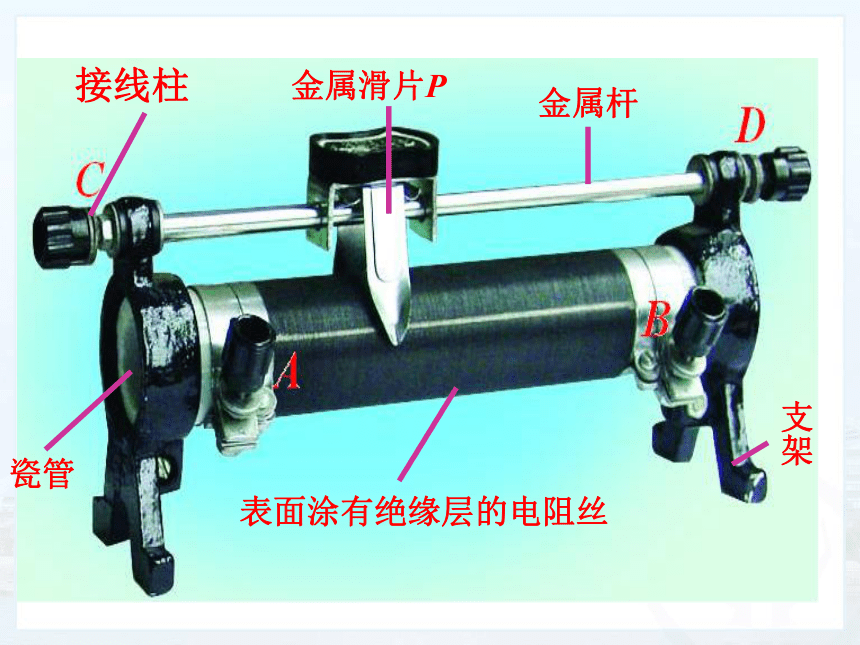

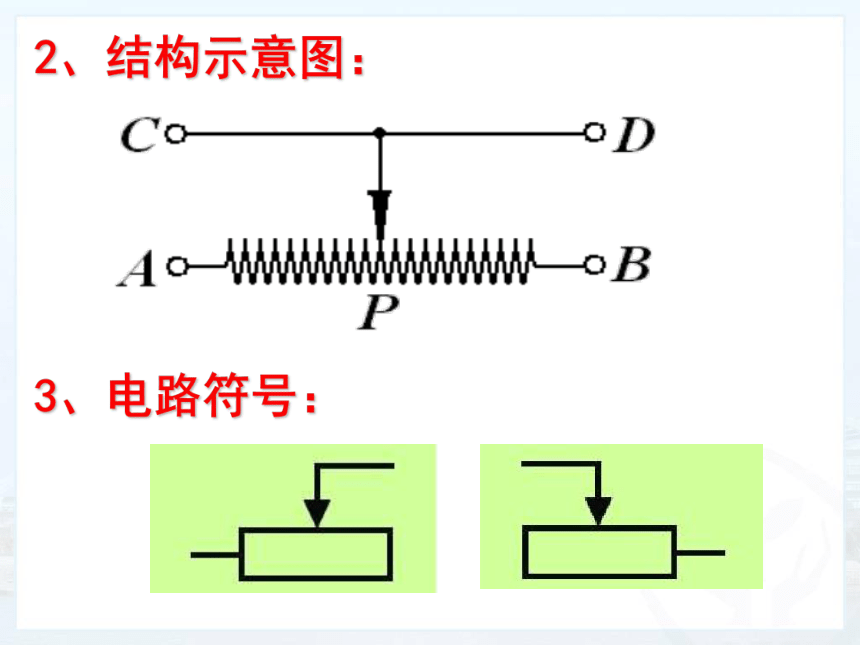

这个实验中，引起电流变化的原因是什么？一、变阻器　　滑动变阻器 能改变接入电路中电阻大小的元件叫做变阻器。电阻箱电位器 滑动变阻器：1、构造：表面涂有绝缘层的电阻丝瓷管金属滑片P金属杆支架接线柱2、结构示意图：3、电路符号： 4、铭牌上标有什么？其含义是什么？ “200Ω 1.5A”是什么意思？ 200Ω 1.5A滑动变阻器的最大阻值是200Ω，允许通过的最大电流是1.5A。(否则会烧坏滑动变阻器) 滑动变阻器是根据什么原理制成的？在电路中的作用是什么？5、滑动变阻器的原理和作用作用：
通过改变电阻的大小而改变电流的大小
原理：
通过改变接入电路中电阻线的长度去改变电阻

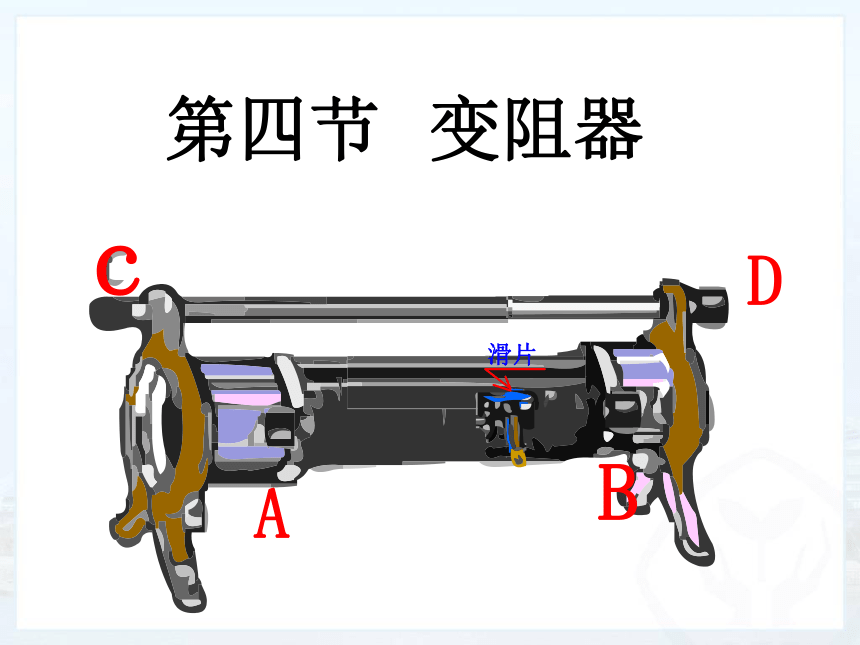

滑动变阻器有四个接线柱 ，但是连入电路中只要其中两个接线柱，那么如何连接呢？ABCD6、滑动变阻器的使用方法：（1）要串联在电路中
（2）一上一下连接
（3）使用前应将滑片放在阻值最
大位置方法一：将C、D接入电路相当于导线，电阻不变且最小方法二：将A、B接入电路相当于定值电阻，电阻不变且最大接入电路的有效电阻丝为AP方法三：将AD或AC接入电路向右移动滑动变阻器电阻将？变大方法四：将BC或BD接入电路接入电路的有效电阻丝为BP向右移动滑动变阻器电阻将？变小　　能表示出阻值的变阻器。旋钮式电阻箱二、电阻箱内部结构电位器三、变阻器的应用电位器 油面上升时，杠杆左端上翘，变阻器R连入电路中的电阻 ，油量表（电流表）的示数 。变小变大D练习：2.一个滑动变阻器铭牌上标有“20Ω 1A”的字样，它的意思是指变阻器的 ( )D(A)电阻最小值是20Ω,允许通过的最大电流是1A
(B)电阻最小值是20Ω,允许通过的最小电流是1A
(C)电阻最大值是20Ω,允许通过的最小电流是1A
(D)电阻变化范围是0－20Ω,允许通过的最大电流是1A3.下图为观察滑动变阻器作用的实验器材，将所有器件连接起来，要求滑动变阻器滑片P向右滑动，电流表示数变大，灯泡变亮。__________________________________
