第十四章探究欧姆定律难点2022-2023学年沪粤版物理九年级上册（含答案）

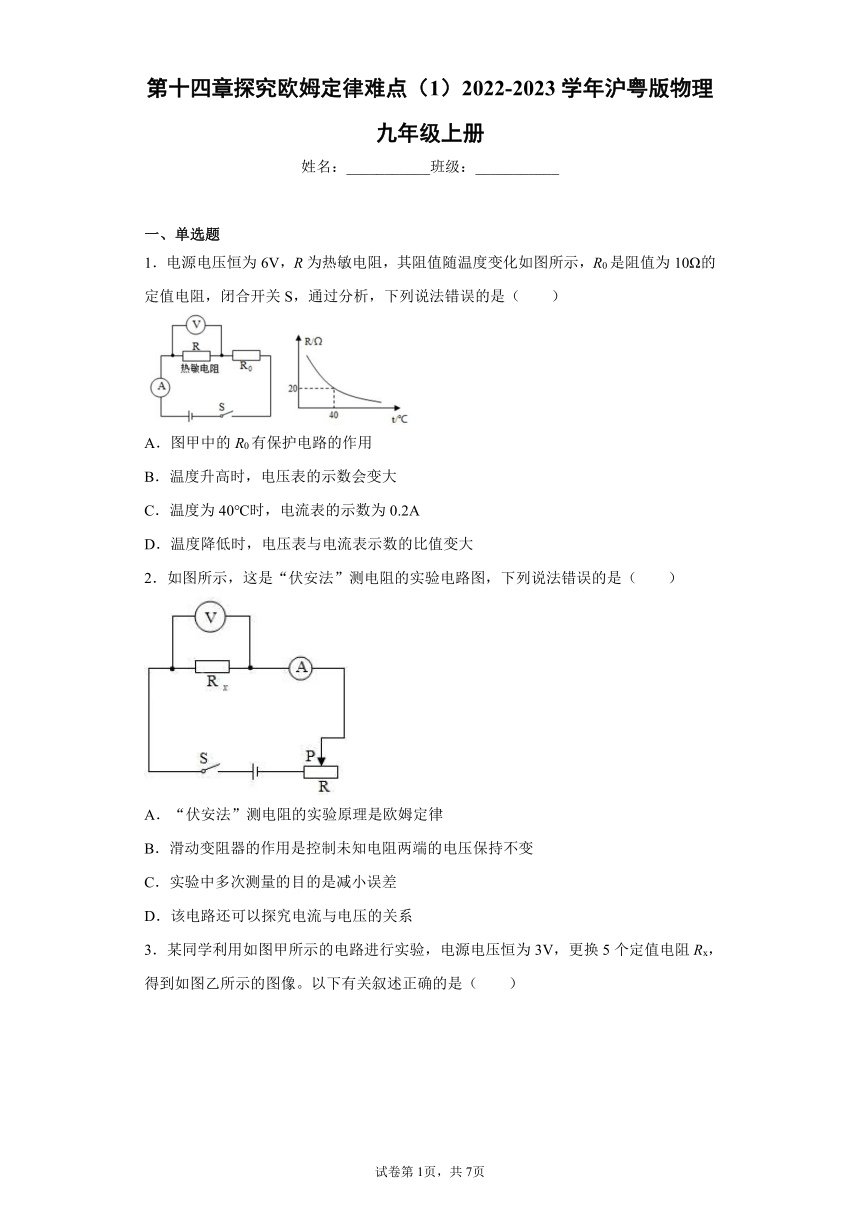

第十四章探究欧姆定律难点（1）2022-2023学年沪粤版物理九年级上册
姓名：___________班级：___________
一、单选题
1．电源电压恒为6V，R为热敏电阻，其阻值随温度变化如图所示，R0是阻值为10Ω的定值电阻，闭合开关S，通过分析，下列说法错误的是（　　）
A．图甲中的R0有保护电路的作用
B．温度升高时，电压表的示数会变大
C．温度为40℃时，电流表的示数为0.2A
D．温度降低时，电压表与电流表示数的比值变大
2．如图所示，这是“伏安法”测电阻的实验电路图，下列说法错误的是（　　）
A．“伏安法”测电阻的实验原理是欧姆定律
B．滑动变阻器的作用是控制未知电阻两端的电压保持不变
C．实验中多次测量的目的是减小误差
D．该电路还可以探究电流与电压的关系

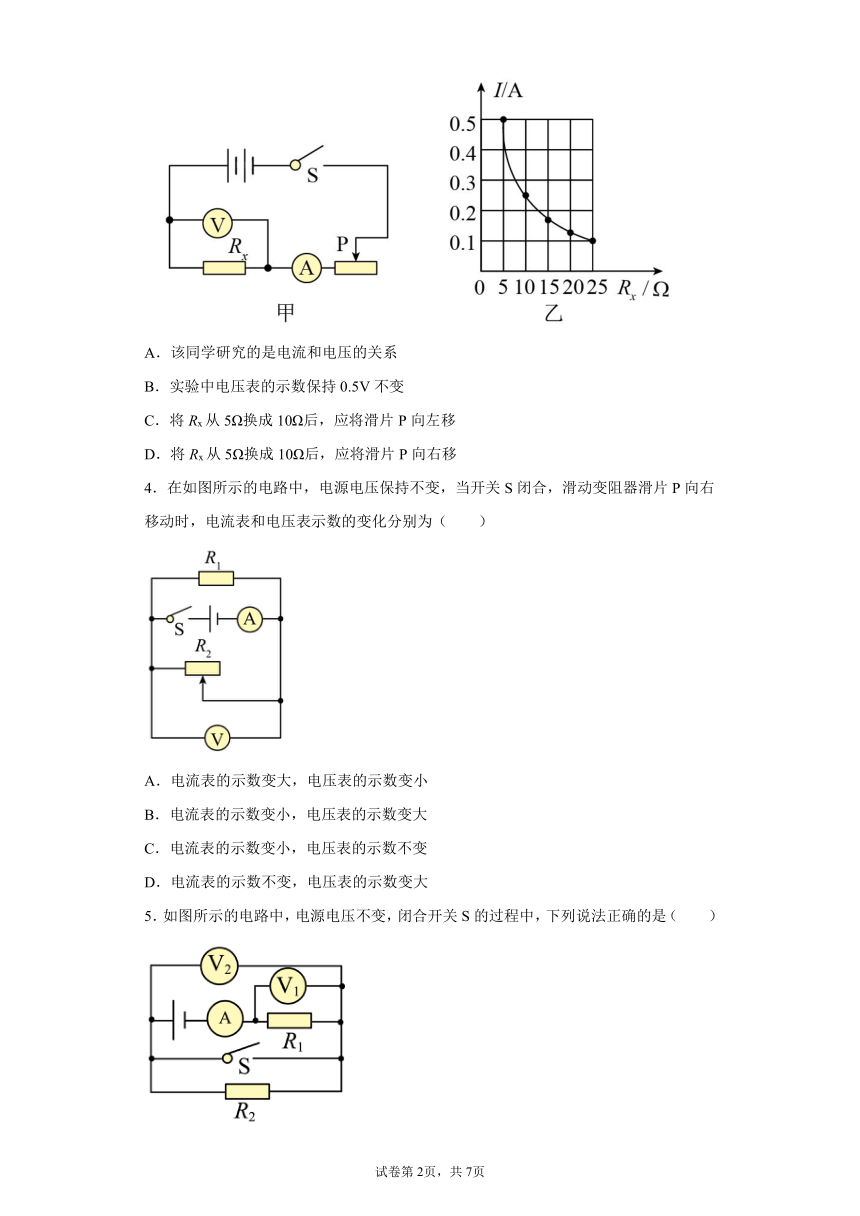

3．某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx，得到如图乙所示的图像。以下有关叙述正确的是（　　）
A．该同学研究的是电流和电压的关系
B．实验中电压表的示数保持0.5V不变
C．将Rx从5Ω换成10Ω后，应将滑片P向左移
D．将Rx从5Ω换成10Ω后，应将滑片P向右移
4．在如图所示的电路中，电源电压保持不变，当开关S闭合，滑动变阻器滑片P向右移动时，电流表和电压表示数的变化分别为（　　）
A．电流表的示数变大，电压表的示数变小
B．电流表的示数变小，电压表的示数变大
C．电流表的示数变小，电压表的示数不变
D．电流表的示数不变，电压表的示数变大
5．如图所示的电路中，电源电压不变，闭合开关S的过程中，下列说法正确的是（　　）
A．电压表的示数将增大
B．电压表的示数将减小
C．电流表的示数将增大
D．电流表的示数将减小

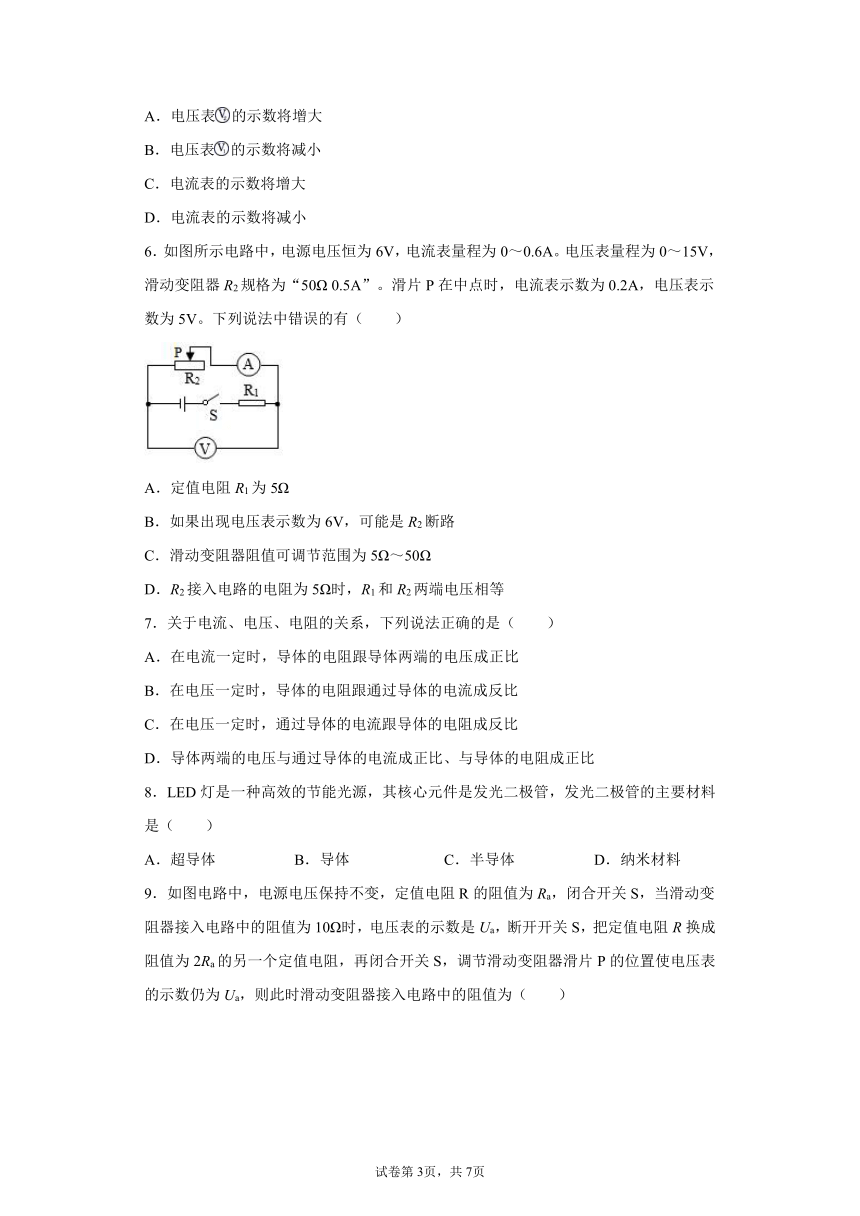

6．如图所示电路中，电源电压恒为6V，电流表量程为0～0.6A。电压表量程为0～15V，滑动变阻器R2规格为“50Ω 0.5A”。滑片P在中点时，电流表示数为0.2A，电压表示数为5V。下列说法中错误的有（　　）
A．定值电阻R1为5Ω
B．如果出现电压表示数为6V，可能是R2断路
C．滑动变阻器阻值可调节范围为5Ω～50Ω
D．R2接入电路的电阻为5Ω时，R1和R2两端电压相等
7．关于电流、电压、电阻的关系，下列说法正确的是（　　）
A．在电流一定时，导体的电阻跟导体两端的电压成正比
B．在电压一定时，导体的电阻跟通过导体的电流成反比
C．在电压一定时，通过导体的电流跟导体的电阻成反比
D．导体两端的电压与通过导体的电流成正比、与导体的电阻成正比
8．LED灯是一种高效的节能光源，其核心元件是发光二极管，发光二极管的主要材料是（　　）
A．超导体 B．导体 C．半导体 D．纳米材料
9．如图电路中，电源电压保持不变，定值电阻R的阻值为Ra，闭合开关S，当滑动变阻器接入电路中的阻值为10Ω时，电压表的示数是Ua，断开开关S，把定值电阻R换成阻值为2Ra的另一个定值电阻，再闭合开关S，调节滑动变阻器滑片P的位置使电压表的示数仍为Ua，则此时滑动变阻器接入电路中的阻值为（　　）
A．5Ω B．10Ω C．15Ω D．20Ω

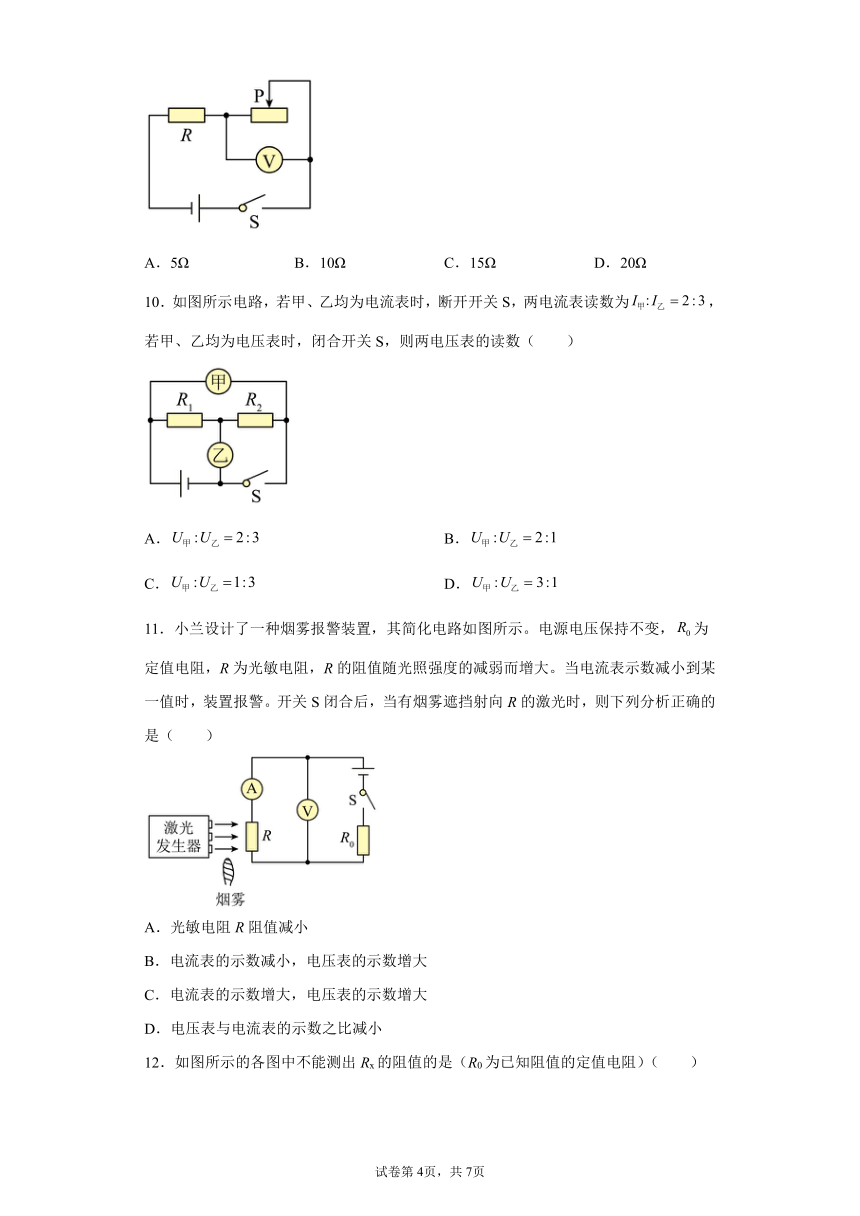

10．如图所示电路，若甲、乙均为电流表时，断开开关S，两电流表读数为，若甲、乙均为电压表时，闭合开关S，则两电压表的读数（　　）
A． B．
C． D．
11．小兰设计了一种烟雾报警装置，其简化电路如图所示。电源电压保持不变，为定值电阻，R为光敏电阻，R的阻值随光照强度的减弱而增大。当电流表示数减小到某一值时，装置报警。开关S闭合后，当有烟雾遮挡射向R的激光时，则下列分析正确的是（　　）
A．光敏电阻R阻值减小
B．电流表的示数减小，电压表的示数增大
C．电流表的示数增大，电压表的示数增大
D．电压表与电流表的示数之比减小
12．如图所示的各图中不能测出Rx的阻值的是（R0为已知阻值的定值电阻）（　　）
A．
B．
C．
D．
13．如图所示为某同学连接的电路，闭合开关，下列有关说法正确的是（　　）
A．滑动变阻器的滑片向左移动，可使小灯泡由暗逐渐变亮
B．滑动变阻器的滑片向右移动，可使小灯泡由暗逐渐变亮
C．无论怎样移动滑动变阻器的滑片，小灯泡的亮度不变
D．将滑动变阻器与小灯泡并联，可使小灯泡由暗逐渐变亮
二、填空题
14．如图所示，使滑动变阻器的滑片P向A端滑动时，小灯泡变亮，表明电路中的电流___________，这时若滑动变阻器的C接M，则___________（选填“A”或“B”或“C”或“D”）接N。关于变阻器上电阻丝的材料，应该选用___________（填 “铜丝”或“镍铬合金丝”）。
15．如图（a）所示，长度相同、粗细不同的同种金属棒AB和CD串联在电路中。则通过AB的电流______通过CD的电流（选填“大于”、“等于”或“小于”）。用电压表测得AB和CD两端的电压如图（b）所示，则AB两端的电压为______伏。
16．实验室有甲、乙两只灯泡，甲标有“20V；1.0A”宇样，乙标有“5V；0.5A”字样。现把它们串联起来，则该串联电路两端允许加的最高电压为______V，并联起来允许的最大电源电压为_______V，干路允许通过的最大电流为______A（不考虑溫度对灯泡电阻的影响）。
17．如图所示电路中，电源电压保持不变，定值电阻R1=10Ω，R2=20Ω。闭合开关S后，电流表示数为0.2A，则R1两端电压为___V，电源电压为___V。
18．如图是一个小灯泡的电流和电压变化规律图像，物理学中叫做伏安特性图像，由图像可知，当小灯泡在U=4V时，灯泡灯丝的电阻为___________Ω；造成小灯泡在不同电压下电阻不同的原因是___________。
19．如图所示，电源电压恒定为10V，R1＝10Ω，闭合开关S，滑动变阻器的滑片P从一端滑到另一端的过程中，电压表的示数从2V变成5V，则R2的阻值为______Ω，滑动变阻器的最大阻值为______Ω，当滑动变阻器的滑片在a端时电路中的电流为______A。
20．某定值电阻两端加上6V的电压时，测得通过它的电流为0.3A，若电压为0，则它的阻值为_______Ω。
21．如图甲所示电路中，电源电压保持不变，闭合开关S后，滑片P在左右两端间滑动的过程中，小灯泡的I﹣U关系图象如图乙所示，则电源电压为______V，变阻器的最大阻值为______Ω。
22．如图所示电路，电源电压恒定，定值电阻，，当S1闭合，S2、S3断开时，电流表的示数为，电源电压为________；当S2闭合，S1、S3断开时，电流表示数为___________；当S1、S3闭合，S2断开时，电流表示数为_________。
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．B
2．B
3．D
4．C
5．C
6．C
7．C
8．C
9．D
10．D
11．B
12．C
13．C
14．变大 A 镍铬合金丝
15．等于 5
16．15 5 0.75
17．2 6
18．10Ω 温度
19．10 30 0.5
20．20
21．12 9
22．6 0.2 0.9
