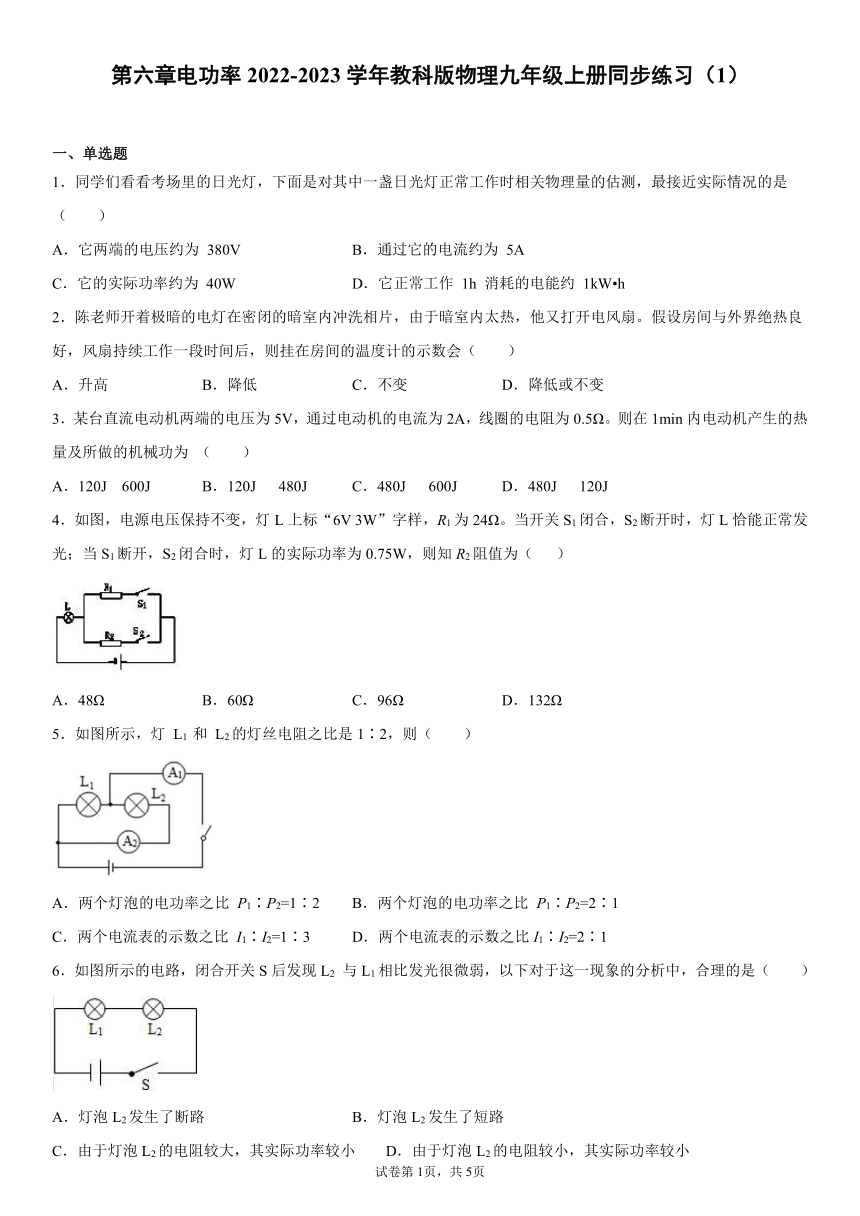

第六章电功率2022-2023学年教科版物理九年级上册同步练习（1）
一、单选题
1．同学们看看考场里的日光灯，下面是对其中一盏日光灯正常工作时相关物理量的估测，最接近实际情况的是（ ）
A．它两端的电压约为 380V B．通过它的电流约为 5A
C．它的实际功率约为 40W D．它正常工作 1h 消耗的电能约 1kW h
2．陈老师开着极暗的电灯在密闭的暗室内冲洗相片，由于暗室内太热，他又打开电风扇。假设房间与外界绝热良好，风扇持续工作一段时间后，则挂在房间的温度计的示数会（ ）
A．升高 B．降低 C．不变 D．降低或不变
3．某台直流电动机两端的电压为5V，通过电动机的电流为2A，线圈的电阻为0.5Ω。则在1min内电动机产生的热量及所做的机械功为 （ ）
A．120J 600J B．120J 480J C．480J 600J D．480J 120J
4．如图，电源电压保持不变，灯L上标“6V 3W”字样，R1为24Ω。当开关S1闭合，S2断开时，灯L恰能正常发光；当S1断开，S2闭合时，灯L的实际功率为0.75W，则知R2阻值为（ ）
A．48Ω B．60Ω C．96Ω D．132Ω
5．如图所示，灯 L1 和 L2的灯丝电阻之比是1∶2，则（ ）
A．两个灯泡的电功率之比 P1∶P2=1∶2 B．两个灯泡的电功率之比 P1∶P2=2∶1
C．两个电流表的示数之比 I1∶I2=1∶3 D．两个电流表的示数之比I1∶I2=2∶1
6．如图所示的电路，闭合开关S后发现L2 与L1相比发光很微弱，以下对于这一现象的分析中，合理的是（ ）
A．灯泡L2发生了断路 B．灯泡L2发生了短路
C．由于灯泡L2的电阻较大，其实际功率较小 D．由于灯泡L2的电阻较小，其实际功率较小

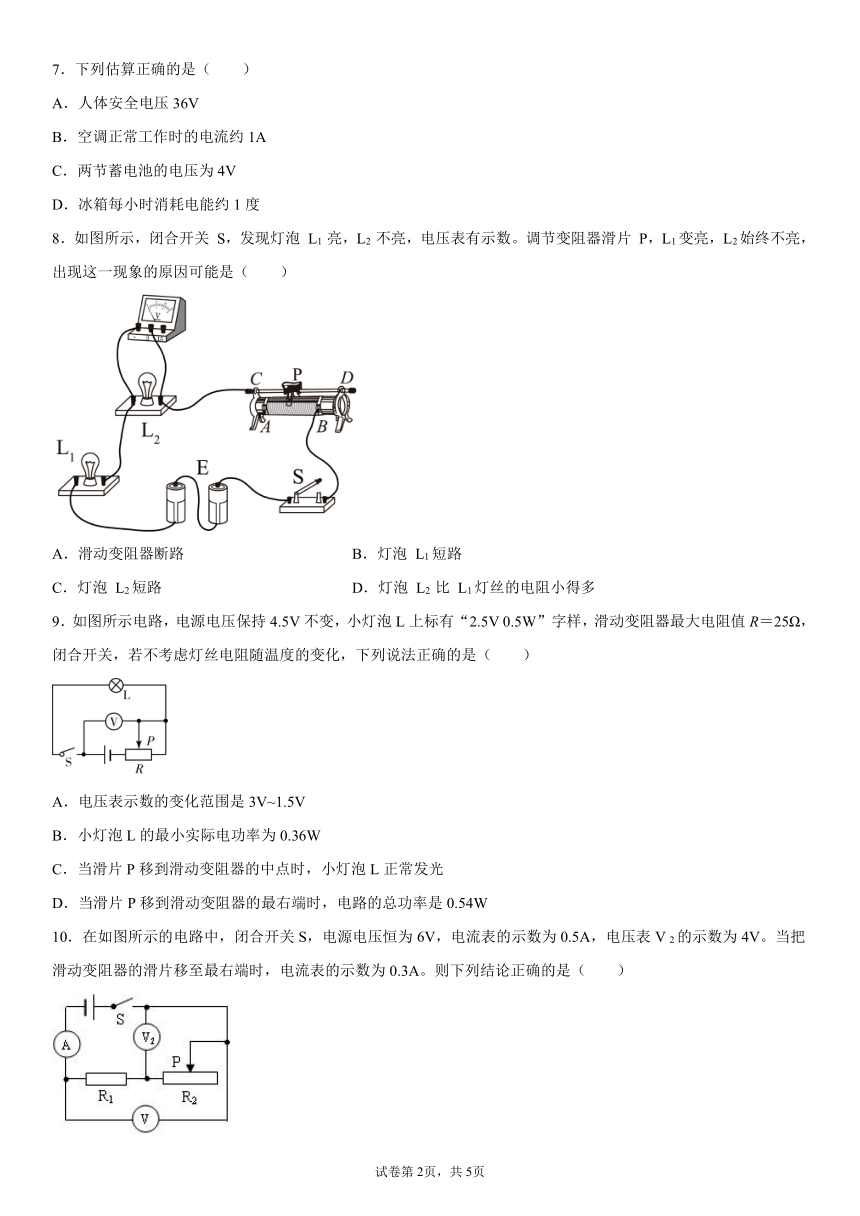

7．下列估算正确的是（ ）
A．人体安全电压36V
B．空调正常工作时的电流约1A
C．两节蓄电池的电压为4V
D．冰箱每小时消耗电能约1度
8．如图所示，闭合开关 S，发现灯泡 L1 亮，L2 不亮，电压表有示数。调节变阻器滑片 P，L1变亮，L2始终不亮，出现这一现象的原因可能是（ ）
A．滑动变阻器断路 B．灯泡 L1短路
C．灯泡 L2短路 D．灯泡 L2 比 L1灯丝的电阻小得多
9．如图所示电路，电源电压保持4.5V不变，小灯泡L上标有“2.5V 0.5W”字样，滑动变阻器最大电阻值R＝25Ω，闭合开关，若不考虑灯丝电阻随温度的变化，下列说法正确的是（ ）
A．电压表示数的变化范围是3V~1.5V
B．小灯泡L的最小实际电功率为0.36W
C．当滑片P移到滑动变阻器的中点时，小灯泡L正常发光
D．当滑片P移到滑动变阻器的最右端时，电路的总功率是0.54W
10．在如图所示的电路中，闭合开关S，电源电压恒为6V，电流表的示数为0.5A，电压表V 2的示数为4V。当把滑动变阻器的滑片移至最右端时，电流表的示数为0.3A。则下列结论正确的是（ ）
A．R 1的阻值为4Ω
B．滑动变阻器的最大电阻值为160Ω
C．电路消耗的最小总功率为0.18W
D．当滑动变阻器的滑片移至最左端时，在10min内电流通过R 1产生的焦耳热为5.4×104J
11．如图，电源电压不变，闭合开关后，滑动变阻器滑片P自b向a移动的过程中（ ）
A．V1的示数变大，电路消耗的总功率变小
B．V2的示数不变，电路消耗的总功率变大
C．A的示数变大，V1的示数与A的示数之比变大
D．A的示数变大，V2的示数与A的示数之比变大
12．将L1（6V，6W）和L2（6V，3W）的两个灯泡串联接在6V电源上，则下列说法正确的是（ ）
A．两盏灯的总功率为9W
B．L1两端电压大于L2两端电压
C．两盏灯的总功率小于3W
D．L2消耗的功率小于L1消耗的功率
13．如图甲所示，已知电流表的量程为0~0.6A，电压表的量程为0~15V，滑动变阻器R2的规格为“20 A”。闭合开关S后，调节滑动变阻器的滑片P，得到电流表与电压表的示数关系如图乙所示。在保证电路安全的前提下，下列说法中正确的是（ ）
A．电源电压为9V
B．R1的阻值为20
C．滑动变阻器的取值范围是2~20
D．电路总功率的变化范围是2W~3W
二、填空题
14．标有“12V 12W”、 “12V 6W”的灯L1和L2（灯丝电阻不变），若将它们串联在某电源上，两灯都发光，则灯___________更亮；若红梅家只有 800 W的电热水壶持续工作2小时，按照家庭电费每度 0.5 元计算，则她需要交电费___________元。
15．小明家的电能表上个月月底的示数是，这个月月底的示数如图所示，他家本月用电量为______kW·h；他家现已接入用电器的总功率为2000W，还可以接入用电器的最大功率为______W。
16．现有规格为“”和“”的甲、乙两只灯袍，它们的图像如图所示，它们都正常工作时，___________灯更亮。现将它们串联在的电源上，则乙灯的实际功率是___________。
17．如图是电热饮水机电路原理图，R1＝20Ω，R2＝100Ω，当开关S断开时，饮水机处于________（选填“保温”或“加热”）状态，饮水机的保温功率与加热功率之比为________。
18．善于观察学习的小明发现电风扇使用一段时间后，其塑料扇叶上很容易沾上灰尘，这是因为扇叶转动过程中带上了______；电流通过灯泡时，灯丝变热而发光，这是电流的______效应。
19．如图所示，电工师傅用一只标有“220V 40W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中各支路的情况，L1和12均标有“220V 40W”。当只闭合S、S1时，L0发光，L1不发光，说明L1发生________（选填“断路”或“短路”）故障，当只闭合S、S2时，L0和L2都呈暗红色，此时电路的总功率为________W。
20．图是自制油量表示意图，电源电压恒为12 V，R0=10 Ω，油量V（L）与变阻器连入电路的电阻R（Ω）的关系满足V=-0.3R＋30。当油量为30 L时，电路的总功率为_______W，电压表示数为1.2 V时，容器中的油量为_________L。
21．王刚因公出差五天，离家前观察家中的电能表如图所示。回家后却发现家里有一只60W的电灯忘关了（其他电器均已关闭）。
（1）这只灯与家里的其他电器是______联的；
（2）这只灯正常发光时，流过灯丝的电流多大______？
（3）这段时间内，电灯消耗了多少度的电______？
（4）王刚回家后，电能表的示数会变为多少______？
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．C
2．A
3．B
4．B
5．B
6．D
7．D
8．D
9．D
10．A
11．B
12．C
13．C
14．L2 0.8
15．50 1300
16．甲 3
17．保温 1∶6
18．电荷 热
19．短路 20
20．14.4 3
21．并 0.27A
答案第1页，共2页
答案第1页，共2页
