第十六章电流做功与电功率2022-2023学年沪科版物理九年级全一册同步练习（含答案）

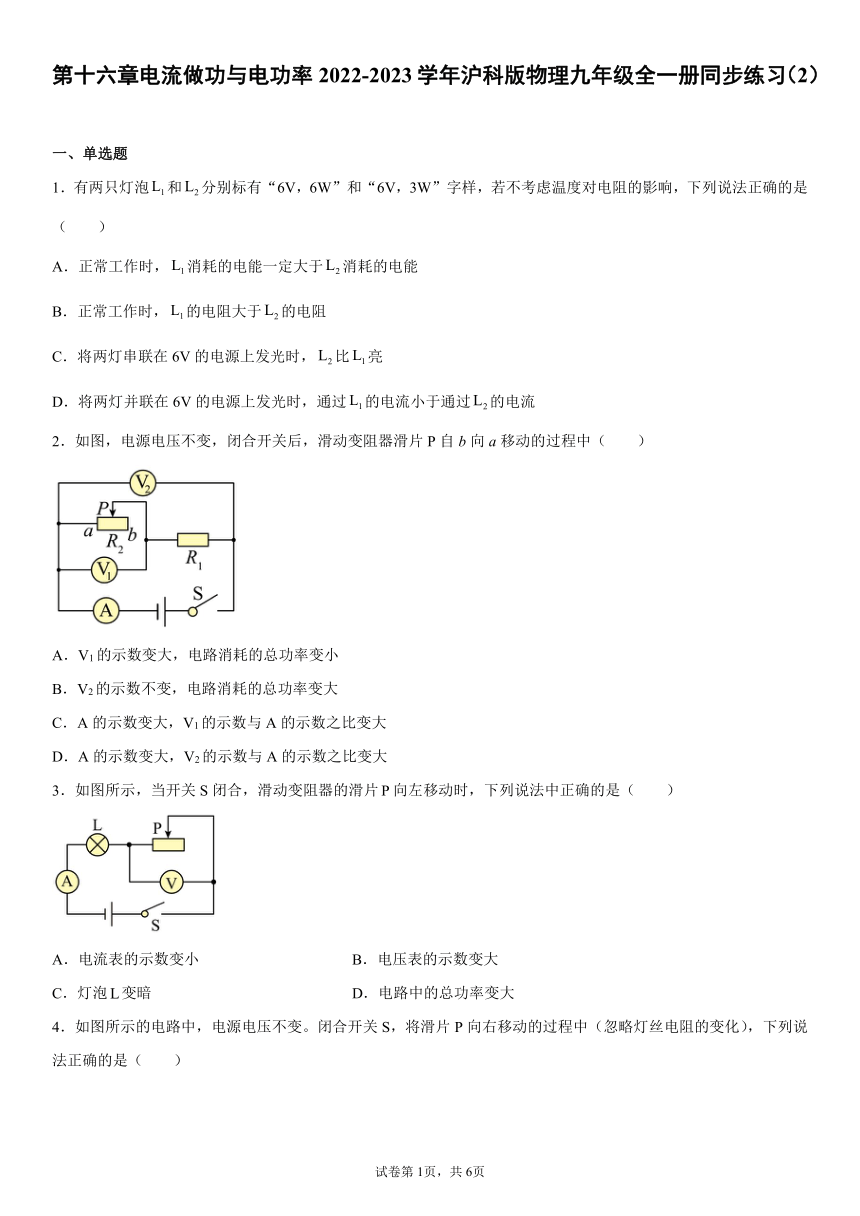

第十六章电流做功与电功率2022-2023学年沪科版物理九年级全一册同步练习（2）
一、单选题
1．有两只灯泡和分别标有“6V，6W”和“6V，3W”字样，若不考虑温度对电阻的影响，下列说法正确的是（　　）
A．正常工作时，消耗的电能一定大于消耗的电能
B．正常工作时，的电阻大于的电阻
C．将两灯串联在6V的电源上发光时，比亮
D．将两灯并联在6V的电源上发光时，通过的电流小于通过的电流
2．如图，电源电压不变，闭合开关后，滑动变阻器滑片P自b向a移动的过程中（　　）
A．V1的示数变大，电路消耗的总功率变小
B．V2的示数不变，电路消耗的总功率变大
C．A的示数变大，V1的示数与A的示数之比变大
D．A的示数变大，V2的示数与A的示数之比变大
3．如图所示，当开关S闭合，滑动变阻器的滑片向左移动时，下列说法中正确的是（　　）
A．电流表的示数变小 B．电压表的示数变大
C．灯泡变暗 D．电路中的总功率变大

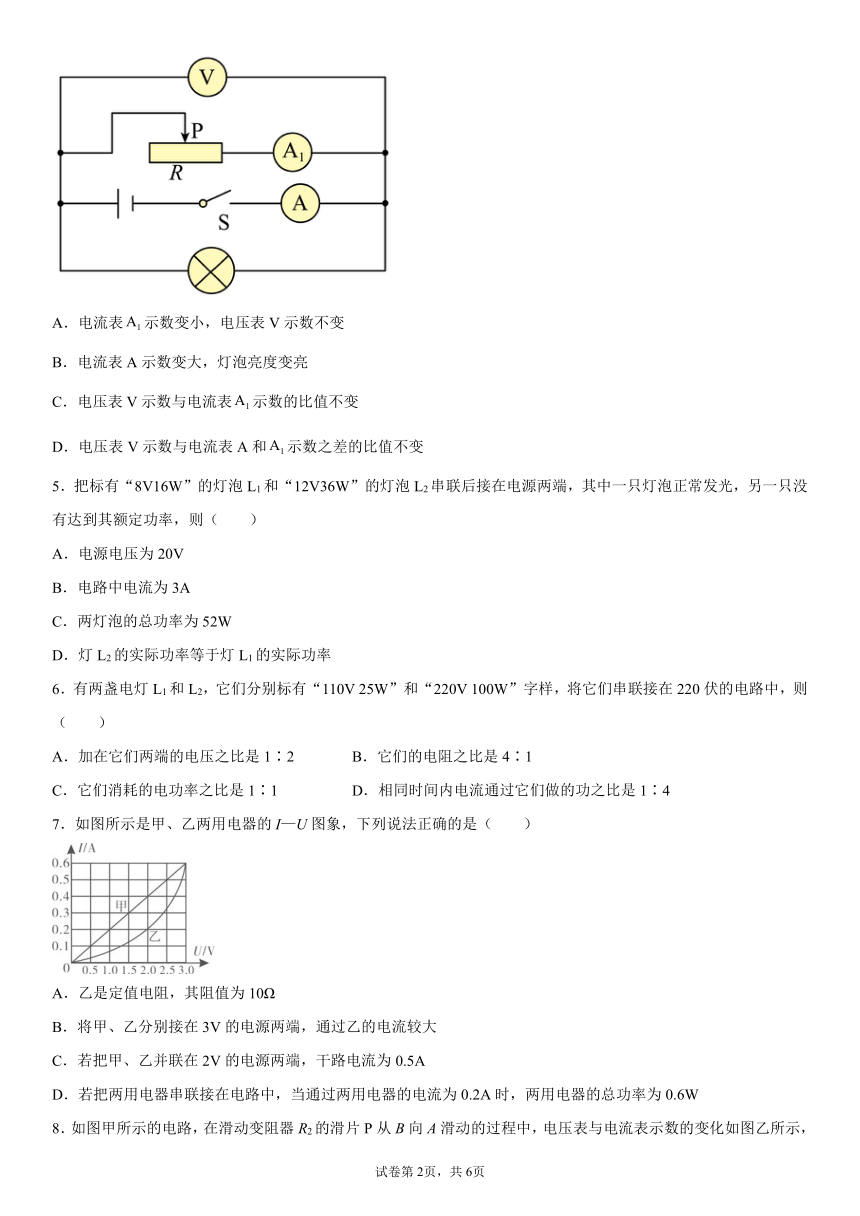

4．如图所示的电路中，电源电压不变。闭合开关S，将滑片P向右移动的过程中（忽略灯丝电阻的变化），下列说法正确的是（　　）
A．电流表示数变小，电压表V示数不变
B．电流表A示数变大，灯泡亮度变亮
C．电压表V示数与电流表示数的比值不变
D．电压表V示数与电流表A和示数之差的比值不变
5．把标有“8V16W”的灯泡L1和“12V36W”的灯泡L2串联后接在电源两端，其中一只灯泡正常发光，另一只没有达到其额定功率，则（　　）
A．电源电压为20V
B．电路中电流为3A
C．两灯泡的总功率为52W
D．灯L2的实际功率等于灯L1的实际功率
6．有两盏电灯L1和L2，它们分别标有“110V 25W”和“220V 100W”字样，将它们串联接在220伏的电路中，则（　　）
A．加在它们两端的电压之比是1∶2 B．它们的电阻之比是4∶1
C．它们消耗的电功率之比是1∶1 D．相同时间内电流通过它们做的功之比是1∶4
7．如图所示是甲、乙两用电器的I—U图象，下列说法正确的是（　　）
A．乙是定值电阻，其阻值为10Ω
B．将甲、乙分别接在3V的电源两端，通过乙的电流较大
C．若把甲、乙并联在2V的电源两端，干路电流为0.5A
D．若把两用电器串联接在电路中，当通过两用电器的电流为0.2A时，两用电器的总功率为0.6W

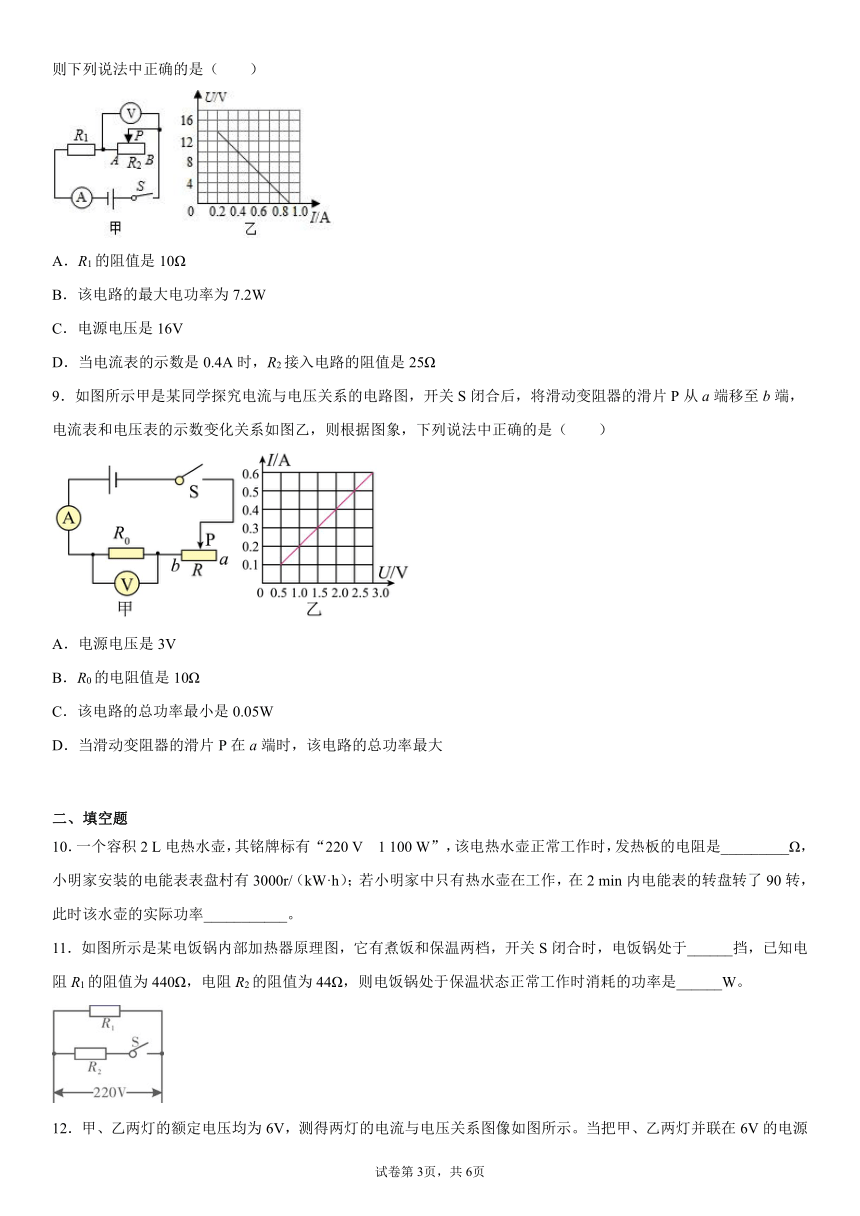

8．如图甲所示的电路，在滑动变阻器R2的滑片P从B向A滑动的过程中，电压表与电流表示数的变化如图乙所示，则下列说法中正确的是（　　）
A．R1的阻值是10Ω
B．该电路的最大电功率为7.2W
C．电源电压是16V
D．当电流表的示数是0.4A时，R2接入电路的阻值是25Ω
9．如图所示甲是某同学探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图乙，则根据图象，下列说法中正确的是（　　）
A．电源电压是3V
B．R0的电阻值是10Ω
C．该电路的总功率最小是0.05W
D．当滑动变阻器的滑片P在a端时，该电路的总功率最大
二、填空题
10．一个容积2 L电热水壶，其铭牌标有“220 V　1 100 W”，该电热水壶正常工作时，发热板的电阻是_________Ω，小明家安装的电能表表盘村有3000r/（kW·h）；若小明家中只有热水壶在工作，在2 min内电能表的转盘转了90转，此时该水壶的实际功率___________。
11．如图所示是某电饭锅内部加热器原理图，它有煮饭和保温两档，开关S闭合时，电饭锅处于______挡，已知电阻R1的阻值为440Ω，电阻R2的阻值为44Ω，则电饭锅处于保温状态正常工作时消耗的功率是______W。
12．甲、乙两灯的额定电压均为6V，测得两灯的电流与电压关系图像如图所示。当把甲、乙两灯并联在6V的电源上时，则干路中的电流为______A；当把甲、乙两灯串联接在7V的电源上时，电路消耗的总功率是______W。
13．如图甲所示，电源电压保持不变，小灯泡的额定电压为12V。闭合开关S后，当滑片P从最右端滑到最左端的过程中，小灯泡的I–U关系图象如图乙所示，则小灯泡的额定功率为______W，电源电压为______V，滑动变阻器的最大阻值为______Ω。
14．某电能表面板如图所示，如果使用某种用电器时，该表转盘在20min内转动了300次，则此段时间内用电器消耗的电能是______kW h，用电器的功率是______W。
15．甲图是小灯泡L和电阻R的I～U图象。将小灯泡L和电阻R接入乙图电路中，电源电压恒定不变，只闭合开关S1，小灯泡L的实际功率为1W，则此时小灯泡L的电阻为______ ；再闭合开关S2，电阻R在1min内产生的热量为______J。
16．图是自制油量表示意图，电源电压恒为12 V，R0=10 Ω，油量V（L）与变阻器连入电路的电阻R（Ω）的关系满足V=-0.3R＋30。当油量为30 L时，电路的总功率为_______W，电压表示数为1.2 V时，容器中的油量为_________L。
三、计算题
17．小丽家新买了一台电热水器，下表是该热水器的一些技术参数。
型号 FED﹣H50 额定电压 220V
最大水量 50kg 额定功率 2000W
现将水箱中装满水，通电后正常工作40min，水温从25℃上升到45℃，求：
（1）此过程中水所吸收的热量；
（2）此过程中热水器消耗的电能；
（3）热水器的效率。
18．如图甲是小红家的电烤箱的简化电路图，R1 和 R2 均为电烤箱中的发热电阻（不考虑温度对电阻的影响），已知 R2 的阻值为 70Ω，当只闭合 S1 时为低温挡，低温挡电烤箱的电功率为 440W。求：
（1）电烤箱在低温挡正常工作 5min 消耗的电能；
（2）发热电阻 R1 的阻值；
（3）小红关闭家中其他用电器，只让电烤箱在高温挡工作，发现在 1min 内，图乙所示的电能表的转盘转了 50转，求此时的实际电压。
19．小明对家里的电磁炉进行研究，电磁炉的功率调节范围是。
（已知：水的比热容为）
（1）用电磁炉将质量为2kg的水从加热到，消耗了的电能，水吸收的热量是多少？此过程电磁炉的效率是多少？
（2）将电磁炉接入家庭电路上煮粥，先调到大功率把粥烧开，后用小功率继续熬粥，这段时间电磁炉功率随时间变化如图所示，
①用大功率时，电磁炉的工作电流是多少？
②电磁炉在这15min内消耗的电能是多少？
20．如图所示电路，已知电源电压为3V，R1的阻值为1Ω，R2的阻值为2Ω，R3的阻值为3Ω。求：
（1）S1、S2都闭合时电流表的示数；
（2）S1、S2都断开时电路的总功率。
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．C
2．B
3．D
4．D
5．D
6．C
7．D
8．D
9．A
10．44 900W
11．煮饭 110
12．1 2.1
13．24 12 9
14．0.1 300
15．4 24
16．14.4 3
17．（1）4.2×106J；（2）4.8×106J；（3）87.5%
18．（1）1.32×105J；（2）40Ω；（3）200V
19．（1），；（2）①10A；②
20．（1）；（2）
