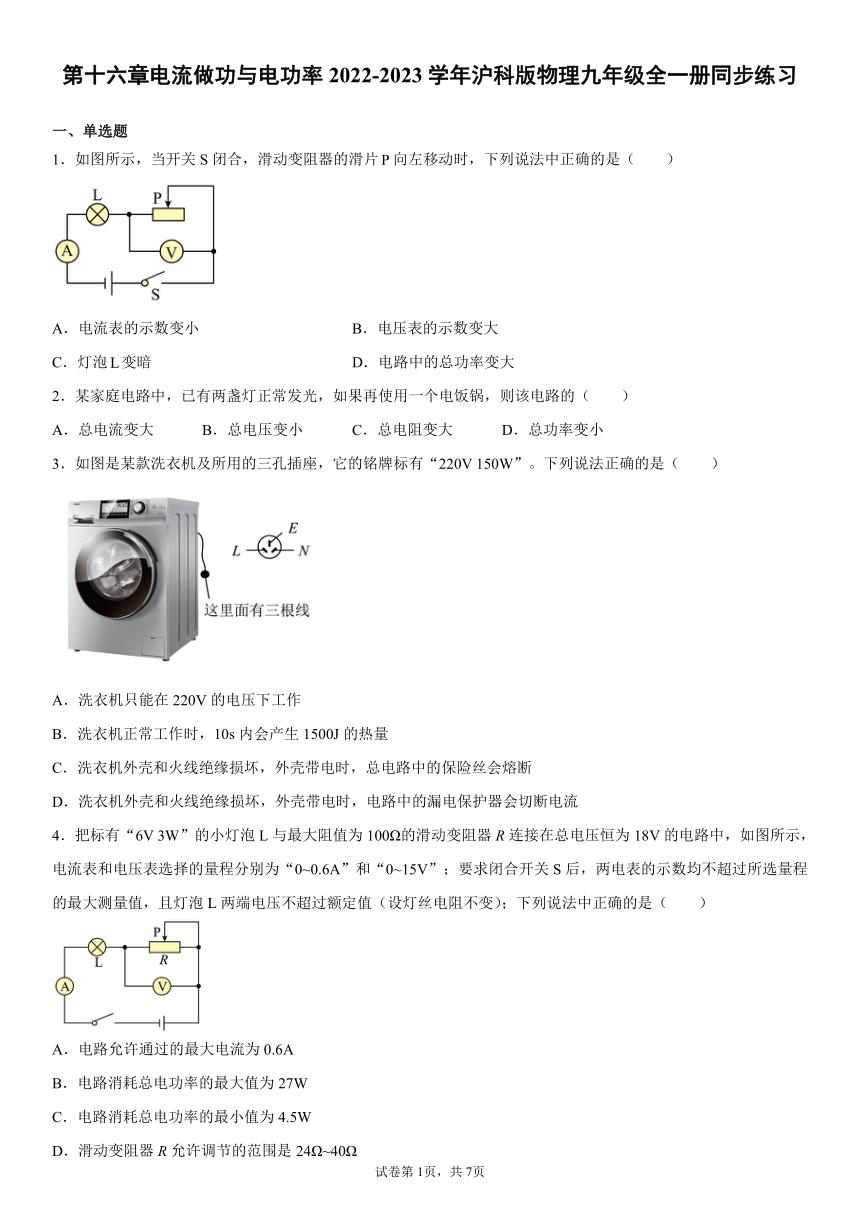

第十六章电流做功与电功率2022-2023学年沪科版物理九年级全一册同步练习
一、单选题
1.如图所示,当开关S闭合,滑动变阻器的滑片向左移动时,下列说法中正确的是(  )
A.电流表的示数变小 B.电压表的示数变大
C.灯泡变暗 D.电路中的总功率变大
2.某家庭电路中,已有两盏灯正常发光,如果再使用一个电饭锅,则该电路的(  )
A.总电流变大 B.总电压变小 C.总电阻变大 D.总功率变小
3.如图是某款洗衣机及所用的三孔插座,它的铭牌标有“220V 150W”。下列说法正确的是(  )
A.洗衣机只能在220V的电压下工作
B.洗衣机正常工作时,10s内会产生1500J的热量
C.洗衣机外壳和火线绝缘损坏,外壳带电时,总电路中的保险丝会熔断
D.洗衣机外壳和火线绝缘损坏,外壳带电时,电路中的漏电保护器会切断电流
4.把标有“6V 3W”的小灯泡L与最大阻值为100Ω的滑动变阻器R连接在总电压恒为18V的电路中,如图所示,电流表和电压表选择的量程分别为“0~0.6A”和“0~15V”;要求闭合开关S后,两电表的示数均不超过所选量程的最大测量值,且灯泡L两端电压不超过额定值(设灯丝电阻不变);下列说法中正确的是(  )
A.电路允许通过的最大电流为0.6A
B.电路消耗总电功率的最大值为27W
C.电路消耗总电功率的最小值为4.5W
D.滑动变阻器R允许调节的范围是24Ω~40Ω

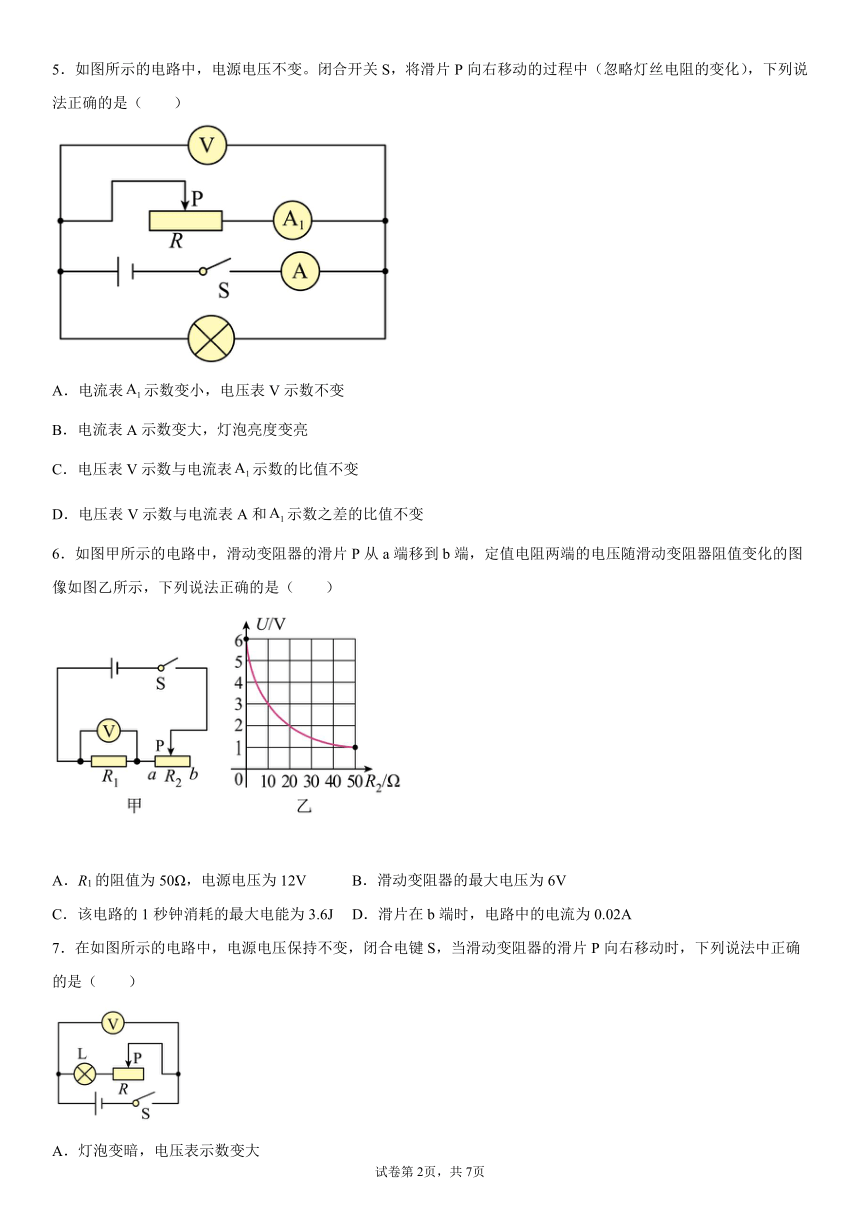

5.如图所示的电路中,电源电压不变。闭合开关S,将滑片P向右移动的过程中(忽略灯丝电阻的变化),下列说法正确的是(  )
A.电流表示数变小,电压表V示数不变
B.电流表A示数变大,灯泡亮度变亮
C.电压表V示数与电流表示数的比值不变
D.电压表V示数与电流表A和示数之差的比值不变
6.如图甲所示的电路中,滑动变阻器的滑片P从a端移到b端,定值电阻两端的电压随滑动变阻器阻值变化的图像如图乙所示,下列说法正确的是(  )
A.R1的阻值为50Ω,电源电压为12V B.滑动变阻器的最大电压为6V
C.该电路的1秒钟消耗的最大电能为3.6J D.滑片在b端时,电路中的电流为0.02A
7.在如图所示的电路中,电源电压保持不变,闭合电键S,当滑动变阻器的滑片P向右移动时,下列说法中正确的是(  )
A.灯泡变暗,电压表示数变大
B.电路消耗的总功率变小,电压表示数不变
C.灯泡变亮,电压表示数不变
D.电路消耗的总功率变大,电压表示数不变

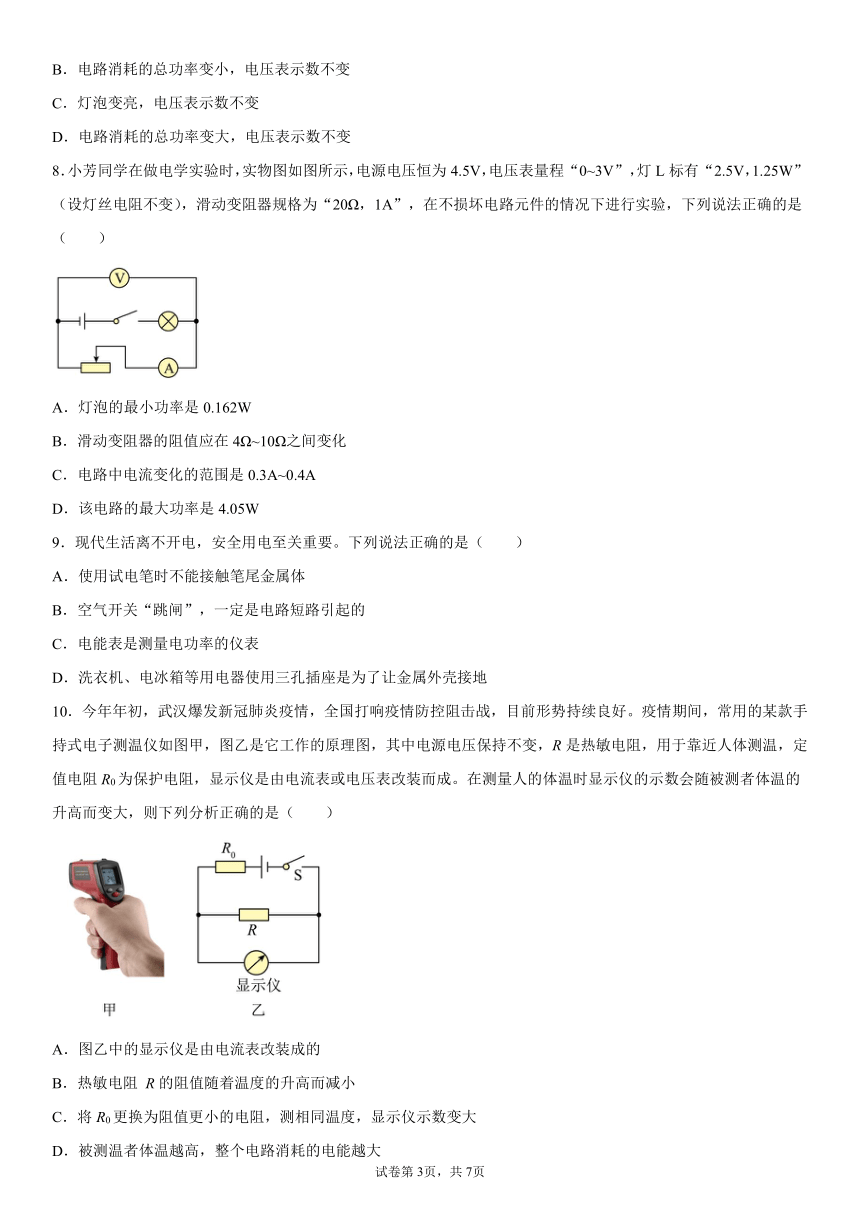

8.小芳同学在做电学实验时,实物图如图所示,电源电压恒为4.5V,电压表量程“0~3V”,灯L标有“2.5V,1.25W”(设灯丝电阻不变),滑动变阻器规格为“20Ω,1A”,在不损坏电路元件的情况下进行实验,下列说法正确的是(  )
A.灯泡的最小功率是0.162W
B.滑动变阻器的阻值应在4Ω~10Ω之间变化
C.电路中电流变化的范围是0.3A~0.4A
D.该电路的最大功率是4.05W
9.现代生活离不开电,安全用电至关重要。下列说法正确的是(  )
A.使用试电笔时不能接触笔尾金属体
B.空气开关“跳闸”,一定是电路短路引起的
C.电能表是测量电功率的仪表
D.洗衣机、电冰箱等用电器使用三孔插座是为了让金属外壳接地
10.今年年初,武汉爆发新冠肺炎疫情,全国打响疫情防控阻击战,目前形势持续良好。疫情期间,常用的某款手持式电子测温仪如图甲,图乙是它工作的原理图,其中电源电压保持不变,R是热敏电阻,用于靠近人体测温,定值电阻R0为保护电阻,显示仪是由电流表或电压表改装而成。在测量人的体温时显示仪的示数会随被测者体温的升高而变大,则下列分析正确的是(  )
A.图乙中的显示仪是由电流表改装成的
B.热敏电阻 R的阻值随着温度的升高而减小
C.将R0更换为阻值更小的电阻,测相同温度,显示仪示数变大
D.被测温者体温越高,整个电路消耗的电能越大
二、填空题

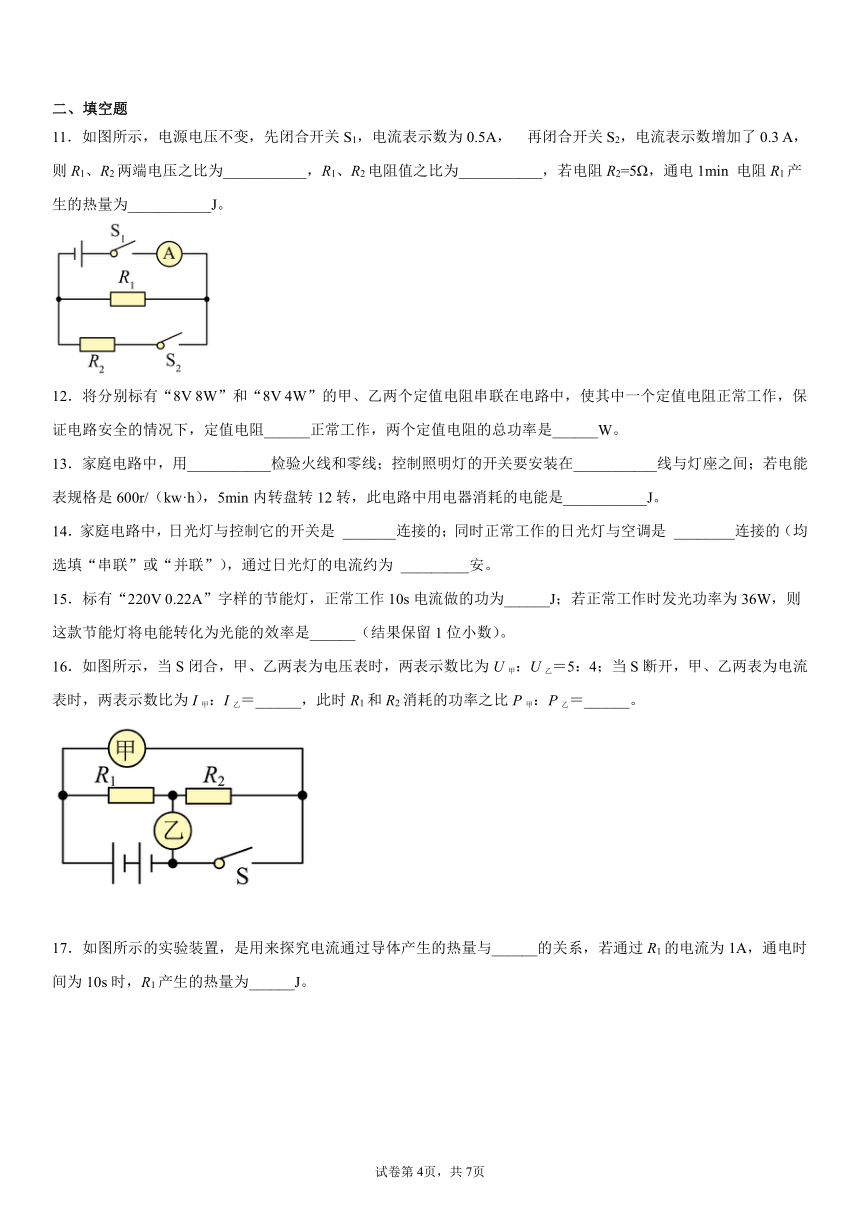

11.如图所示,电源电压不变,先闭合开关S1,电流表示数为0.5A, 再闭合开关S2,电流表示数增加了0.3 A,则R1、R2两端电压之比为___________,R1、R2电阻值之比为___________,若电阻R2=5Ω,通电1min 电阻R1产生的热量为___________J。
12.将分别标有“8V 8W”和“8V 4W”的甲、乙两个定值电阻串联在电路中,使其中一个定值电阻正常工作,保证电路安全的情况下,定值电阻______正常工作,两个定值电阻的总功率是______W。
13.家庭电路中,用___________检验火线和零线;控制照明灯的开关要安装在___________线与灯座之间;若电能表规格是600r/(kw·h),5min内转盘转12转,此电路中用电器消耗的电能是___________J。
14.家庭电路中,日光灯与控制它的开关是 _______连接的;同时正常工作的日光灯与空调是 ________连接的(均选填“串联”或“并联”),通过日光灯的电流约为 _________安。
15.标有“220V 0.22A”字样的节能灯,正常工作10s电流做的功为______J;若正常工作时发光功率为36W,则这款节能灯将电能转化为光能的效率是______(结果保留1位小数)。
16.如图所示,当S闭合,甲、乙两表为电压表时,两表示数比为U甲:U乙=5:4;当S断开,甲、乙两表为电流表时,两表示数比为I甲:I乙=______,此时R1和R2消耗的功率之比P甲:P乙=______。
17.如图所示的实验装置,是用来探究电流通过导体产生的热量与______的关系,若通过R1的电流为1A,通电时间为10s时,R1产生的热量为______J。
18.如图所示是某电饭锅内部加热器原理图,它有煮饭和保温两档,开关S闭合时,电饭锅处于______挡,已知电阻R1的阻值为440Ω,电阻R2的阻值为44Ω,则电饭锅处于保温状态正常工作时消耗的功率是______W。
三、计算题
19.某电热淋浴器的铭牌如下表所示,小军同学按铭牌要求给淋浴器装满水,正常工作,观察到淋浴器上温度计示数由15℃上升到65℃,已知ρ水=1.0×103kg/m3,c水=4.2×103J/(kg·℃),求:
(1)在加热过程中,水箱中水吸收的热量;
(2)电热淋浴器加热过程中消耗的电能;
(3)淋浴器加热时的效率。
额定电压 额定频率 输入功率 水箱容积 防触电保护类别 × 生产编号 ××
20.半导体发光二极管(简称LED)是一类可直接将电能转换为可见光的辐射能的发光器件,具有工作电压低,耗电量小,发光效率高等优点。随着社会的发展和人们生活水平的提高,半导体发光二极管在人们生活中的应用也越来越广泛。电子制作兴趣小组的同学用“2.5V 10mA”的高亮发光二极管制作手电筒,电路如图所示。
(1)若电源电压为3V,为使发光二极管正常发光,R应取何值?
(2)实验发现,4只高亮发光二极管与1只“2.5V 0.3A”的小灯泡都正常发光时亮度相当,试计算它们亮度相当且正常发光时的功率及比值。
21.如图甲所示的小浣熊电煮锅,可以通过控制开关实现高、中、低三挡加热,其简化电路图如图乙所示。R1、R 2、R 3均为电热丝,已知R 1=160Ω,电煮锅的部分参数如下表。求:
(1)电煮锅的低温挡功率是多少?
(2)某次小明关闭其它用电器只用电煮锅高温挡烧水炖汤时,观察到电能表的转盘在1min内转了50转(电能表的表盘上标有3000r/(kW h)),求家庭电路的实际电压。
(3)若不计热量损失,电煮锅在额定电压下使用中温挡加热,1L水从12°C升高到100°C,需要多长时间?
额定电压 220V
高温挡功率 1210W
中温挡功率 440W
低温挡功率
容量 1L
22.下表为一台电烤箱的铭牌,其内部简化电路如图所示,R1和R2均为电热丝。
××牌电烤箱
额定电压 220V
额定 功率 高温挡 1100W
低温挡 440W
电源频率 50Hz
求:
(1)电烤箱在高温挡正常工作10min所消耗的电能;
(2)电路中R2的阻值;
(3)电烤箱在低温挡正常工作时R1的功率。
试卷第1页,共3页
试卷第1页,共3页
参考答案
1.D
2.A
3.D
4.C
5.D
6.C
7.B
8.B
9.D
10.C
11.1:1 3:5 45
12.乙 6
13.试电笔 火 7.2×104
14.串联 并联 0.18
15.484 74.4%
16.1:5 4:1
17.电阻 50
18.煮饭 110
19.(1)8.4×106J;(2)9.6×106J;(3)87.5%
20.(1)50Ω;(2)1W,0.75W,
21.(1)242W;(2)200V;(3)840s
22.(1)6.6×105J;(2)66Ω;(3)176W
