第十四章欧姆定律2022-2023学年苏科版物理九年级上册拔高训练（含答案）

第十四章欧姆定律2022-2023学年苏科版物理九年级上册拔高训练（1）
一、单选题
1．已知R1＞R2，按图中的四种方式分别接在同一电源上，下列电路中电流最大的是（　　）
A． B． C． D．
2．以下活动中，主要运用“控制变量”科学方法的是（　　）
A．学习电路时，引入“总电阻”概念
B．探究导体中电流与其两端电压的关系
C．用量筒和水测量不规则固体的体积
D．学习电流时，用水流类比电流
3．下列物理量的单位不是用物理学家名字命名的是（ ）
A．电流 B．电压 C．电阻 D．比热容
4．一位同学用电压表和电流表研究电流与电压、电阻之间的关系时，作出了如图所示的I﹣U图像，由图像可判断这两个电阻（　　）
A．R甲＜R乙 B．R甲＞R乙 C．R甲＝R乙 D．无法判定
5．如图所示电路，在m、n两点间接滑动变阻器来控制电灯的亮度，电路图的上方为滑动变阻器的结构示意图，要求变阻器的滑片向左滑动时电灯逐渐变亮，则变阻器连入电路的方式应采用（　　）
A．m接a，n接b B．m接c，n接d C．m接c，n接b D．m接a，n接d

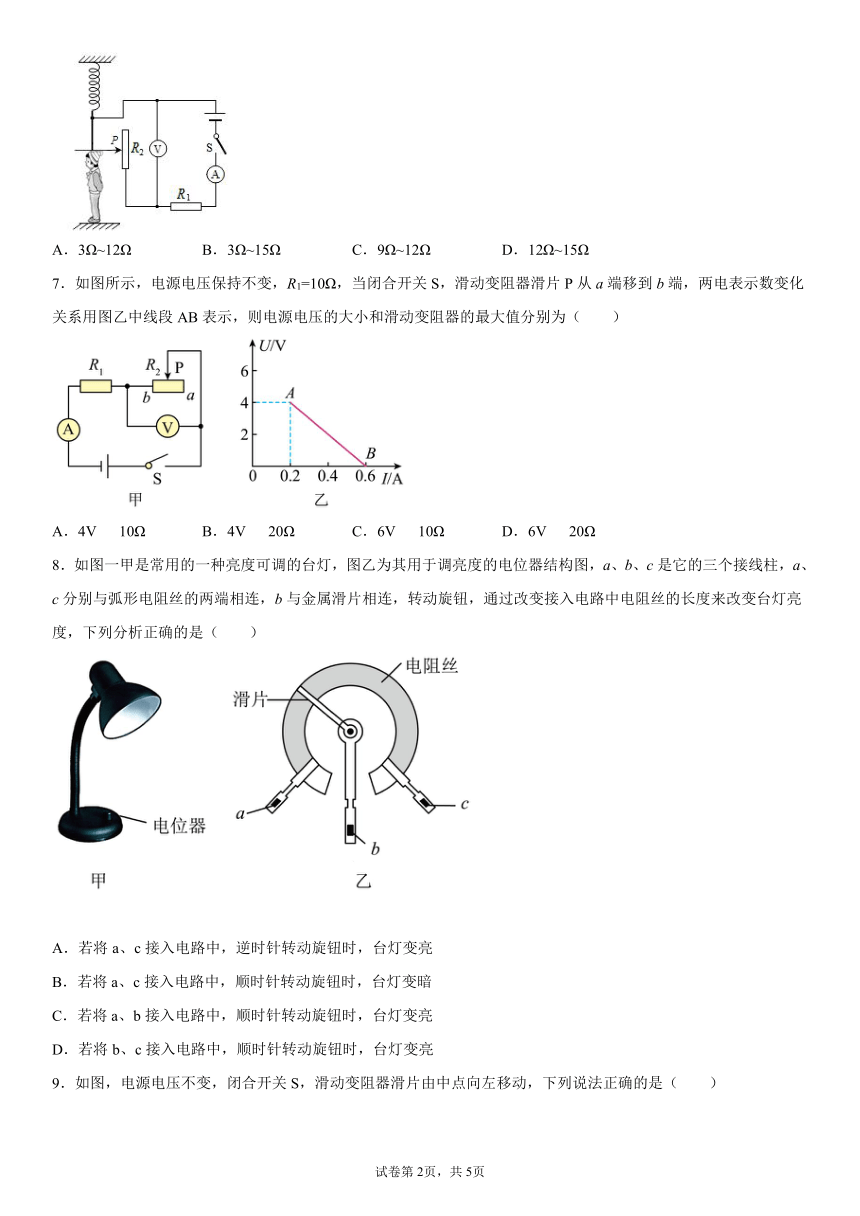

6．某物理兴趣小组设计的电子身高测量仪电路图如图所示，其中电源电压恒为4.5V，定值电阻Rl＝6Ω，滑动变阻器R2的规格为“15Ω 0.3A”，电压表的量程为0~3V，电流表的量程为0~0.6A。为了保证电路中各元件安全工作，变阻器R2接入电路的阻值范围是（　　）
A．3Ω~12Ω B．3Ω~15Ω C．9Ω~12Ω D．12Ω~15Ω
7．如图所示，电源电压保持不变，R1=10Ω，当闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图乙中线段AB表示，则电源电压的大小和滑动变阻器的最大值分别为（　　）
A．4V 10Ω B．4V 20Ω C．6V 10Ω D．6V 20Ω
8．如图一甲是常用的一种亮度可调的台灯，图乙为其用于调亮度的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，通过改变接入电路中电阻丝的长度来改变台灯亮度，下列分析正确的是（　　）
A．若将a、c接入电路中，逆时针转动旋钮时，台灯变亮
B．若将a、c接入电路中，顺时针转动旋钮时，台灯变暗
C．若将a、b接入电路中，顺时针转动旋钮时，台灯变亮
D．若将b、c接入电路中，顺时针转动旋钮时，台灯变亮

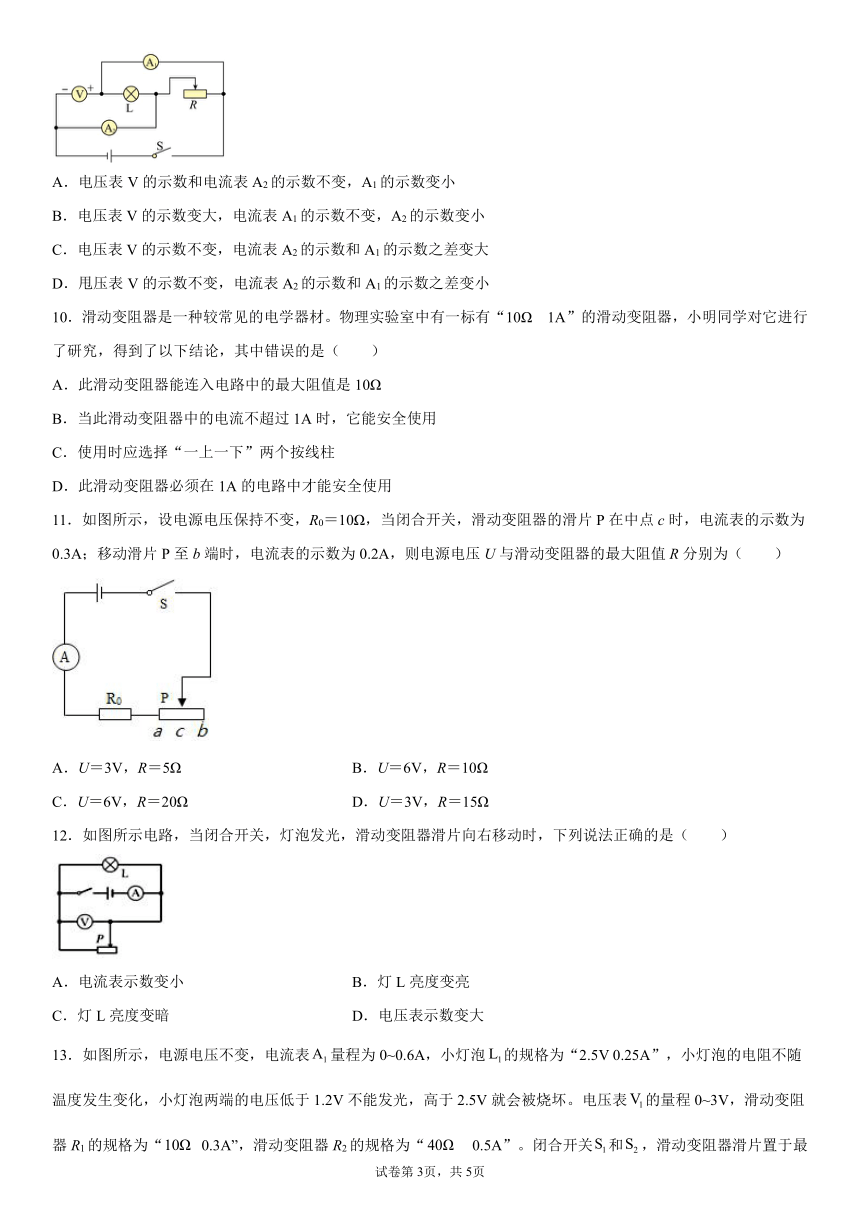

9．如图，电源电压不变，闭合开关S，滑动变阻器滑片由中点向左移动，下列说法正确的是（　　）
A．电压表V的示数和电流表A2的示数不变，A1的示数变小
B．电压表V的示数变大，电流表A1的示数不变，A2的示数变小
C．电压表V的示数不变，电流表A2的示数和A1的示数之差变大
D．甩压表V的示数不变，电流表A2的示数和A1的示数之差变小
10．滑动变阻器是一种较常见的电学器材。物理实验室中有一标有“10Ω 1A”的滑动变阻器，小明同学对它进行了研究，得到了以下结论，其中错误的是（　　）
A．此滑动变阻器能连入电路中的最大阻值是10Ω
B．当此滑动变阻器中的电流不超过1A时，它能安全使用
C．使用时应选择“一上一下”两个按线柱
D．此滑动变阻器必须在1A的电路中才能安全使用
11．如图所示，设电源电压保持不变，R0＝10Ω，当闭合开关，滑动变阻器的滑片P在中点c时，电流表的示数为0.3A；移动滑片P至b端时，电流表的示数为0.2A，则电源电压U与滑动变阻器的最大阻值R分别为（　　）
A．U＝3V，R＝5Ω B．U＝6V，R＝10Ω
C．U＝6V，R＝20Ω D．U＝3V，R＝15Ω
12．如图所示电路，当闭合开关，灯泡发光，滑动变阻器滑片向右移动时，下列说法正确的是（　　）
A．电流表示数变小 B．灯L亮度变亮
C．灯L亮度变暗 D．电压表示数变大
13．如图所示，电源电压不变，电流表量程为0~0.6A，小灯泡的规格为“2.5V 0.25A”，小灯泡的电阻不随温度发生变化，小灯泡两端的电压低于1.2V不能发光，高于2.5V就会被烧坏。电压表的量程0~3V，滑动变阻器R1的规格为“ 0.3A”，滑动变阻器R2的规格为“ 0.5A”。闭合开关和，滑动变阻器滑片置于最大阻值处，电流表的示数为0.12A。则下列说法正确的是（　　）
①电源电压为6V
②闭合开关和，在电路安全的情况下，电压表示数变化范围为1V-2.5V
③任意闭合开关和调节滑片的位置，在电路安全的情况下，电路中总电流的最大值为0.5A
④闭合开关和，为了保证小灯泡既能发光，又不被烧坏，且电路安全，还应在电路中串联一个电阻R0，通过调节滑片达到以上要求。则R0的范围为
A．①③ B．①③④ C．②③④ D．①④
二、填空题
14．如图所示，为实验室常用的电阻线圈，一只标有“”，另一只标有“”，如果将两只电阻串联在同一电路中使用，则电路中允许通过的最大电流为______A。
15．如图是“探究电流跟电压关系”的实物图，其连接有一些错误或不妥之处，请你指出其中的两处。
（1）______；
（2）______。
16．把两条材料相同、长度相等、横截面积不等的电阻丝并联在电路中，通过粗电阻丝的电流______通过细电阻丝的电流（选填“小于”、“大于”或“等于”）
17．一只小灯泡正常发光时的电压为，正常发光时通过它的电流为。现将该小灯泡接在的电源上，为使其正常发光，应 _____联一个 _____的电阻。
18．有一个导体，两端的电压为6V时，通过的电流为0.5A，则它的电阻是______Ω；当导体两端的电压为零时，该导体的电阻是______Ω，另有两只定值电阻，甲标有“10Ω1A”，乙标有“15Ω0.6A”，把它们串联在同一电路中，电路中允许通过的最大电流为______A，两端允许加的最大电压为______V。
19．某导体两端的电压为5V，通过的电流为0.1A，则该导体的电阻为______Ω；若将它两端的电压减小变为2.5V时，则该导体的电阻为______Ω。
20．将碳棒接到如图所示的电路中，闭合开关后，灯泡发光，说明碳棒是___________（选填“导体”或“绝体”），接着用酒精灯给碳棒加热，发现灯泡的亮度变亮，说明碳棒的电阻随温度的升高而___________（选填“增大”、“减小”或“不变”）；如果想增加电路中的电阻，碳棒应___________（选填“加长”或“缩短”）。
21．如图甲所示的电路中，电源电压恒定。闭合开关S后，滑动变阻器的滑片P由一端移到另一端时，测得其中一电压表示数U与电流表示数I的变化关系如图乙所示。电源的电压为___________V，当滑动变阻器的滑片P位于中点时，电压表的示数为___________V。
22．一段导体两端的电压为5V时，电流为0.2A，当导体两端的电压为0V时，它的电阻为 ________Ω，如果将它拉长至原来的2倍，则它的电阻将 _______（填“变大”、“不变”或“变小”）。如图所示电路闭合开关S后，甲乙两表是电压表，示数之比是3∶2，则与阻值之比为 ________，当开关S断开，甲乙两表是电流表，则两表的示数之比为 _________。
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．D
2．B
3．D
4．B
5．C
6．C
7．D
8．D
9．D
10．D
11．C
12．A
13．A
14．1
15．电流表的正负接线柱接反了 电压表的量程偏大
16．大于
17．串 4
18．12 12 0.6 15
19．50 50
20．导体 减小 加长
21．12 6
22．25 变大 1∶2 1∶3
