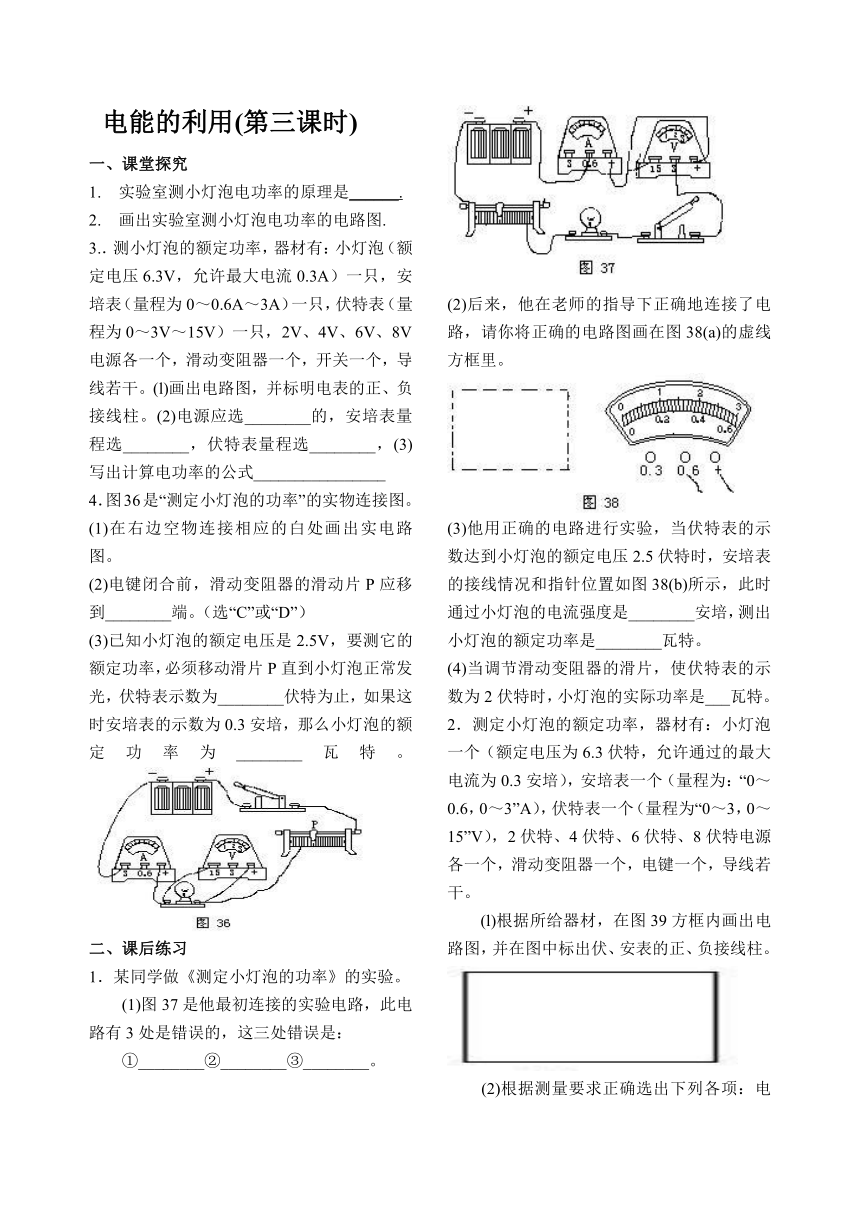

电能的利用(第三课时)
一、课堂探究
实验室测小灯泡电功率的原理是______.
画出实验室测小灯泡电功率的电路图.
3.．测小灯泡的额定功率，器材有：小灯泡（额定电压6.3V，允许最大电流0.3A）一只，安培表（量程为0～0.6A～3A）一只，伏特表（量程为0～3V～15V）一只，2V、4V、6V、8V电源各一个，滑动变阻器一个，开关一个，导线若干。(l)画出电路图，并标明电表的正、负接线柱。(2)电源应选________的，安培表量程选________，伏特表量程选________，(3)写出计算电功率的公式________________
4．图36是“测定小灯泡的功率”的实物连接图。(1)在右边空物连接相应的白处画出实电路图。
(2)电键闭合前，滑动变阻器的滑动片P应移到________端。（选“C”或“D”）
(3)已知小灯泡的额定电压是2.5V，要测它的额定功率，必须移动滑片P直到小灯泡正常发光，伏特表示数为________伏特为止，如果这时安培表的示数为0.3安培，那么小灯泡的额
定功率为________瓦特。　　
二、课后练习　
1．某同学做《测定小灯泡的功率》的实验。
　　(1)图37是他最初连接的实验电路，此电路有3处是错误的，这三处错误是：
　　①________②________③________。
　
(2)后来，他在老师的指导下正确地连接了电路，请你将正确的电路图画在图38(a)的虚线方框里。
　
(3)他用正确的电路进行实验，当伏特表的示数达到小灯泡的额定电压2.5伏特时，安培表的接线情况和指针位置如图38(b)所示，此时通过小灯泡的电流强度是________安培，测出小灯泡的额定功率是________瓦特。
(4)当调节滑动变阻器的滑片，使伏特表的示数为2伏特时，小灯泡的实际功率是___瓦特。
2．测定小灯泡的额定功率，器材有：小灯泡一个（额定电压为6.3伏特，允许通过的最大电流为0.3安培），安培表一个（量程为：“0～0.6，0～3”A），伏特表一个（量程为“0～3，0～15”V），2伏特、4伏特、6伏特、8伏特电源各一个，滑动变阻器一个，电键一个，导线若干。
　　(l)根据所给器材，在图39方框内画出电路图，并在图中标出伏、安表的正、负接线柱。
　
　　(2)根据测量要求正确选出下列各项：电源应选____伏特；安培表量程选____档；伏特表量程选____档。　　
　3.．在测定小灯泡功率的实验中，
　　①标出电路图40中的电流表A、伏特表V以及它们的“+”、“─”接线柱。
　
②小灯泡额定电压是2.5伏特，安培表选用量程是0～0.6安培，小灯泡正常发光时，安培表的示数如图41所示，则通过小灯泡的电流强度是________安培，小灯泡的额定功率是________瓦特，当滑动变阻器的滑头P向下移动时，小灯泡将________（变亮或变暗）　　
　
4.．为了测定小灯泡的额定功率、我们使用了如图42所示的电路图，使用的器材有电源、电键、滑动变阻器、伏特表、安培表、小灯泡和导线。
　
　　(1)在测定小灯泡的额定功率时，要进行下列几项主要操作：
　　A．闭合电键；B．调节滑动变阻器，使小灯泡两端达到额定电压；C．记下伏特表和安培表的读数；D．调节滑动变阻器，使电路中的电用最大；E．断开电键，根据电功率计算式P=UI，计算出小灯泡的功率。
　　请按实验步骤的正确顺序，将上述各项操作的英文字母序号填入下列空格。
步骤:①____②_____③_____④____⑤____。
(2)如图43所示，当滑动变阻器是以B、C两接线柱连入电路中时，要使滑动变阻器的阻值最大，应将滑片P滑到____端。
　
(3)当伏特表用0～3伏特档，安培表用0～0.6安培档时，两电表指针指示位置如44所示，那么伏特表读数为____伏特，安培表读数为____安培。　　）
5．如图54所示，电路中电源的电压是9伏特，小灯泡是“6V 3W”，滑动变阻器滑动片P从M移到N时，连入电路的变阻器的电阻值从0变到12欧姆。
　
　　(1)当滑片P停在N端时，小灯泡正常发光，伏特表的读数是4.5伏特，这时安培表的读数应是多少？
　　(2)小灯泡正常发光时，滑动变阻器连入电路中的电阻应是多少？
