课件29张PPT。变阻器 第四节思考问题（1）
台灯和收音机是采用什么方法使其亮度和音量发生变化的？

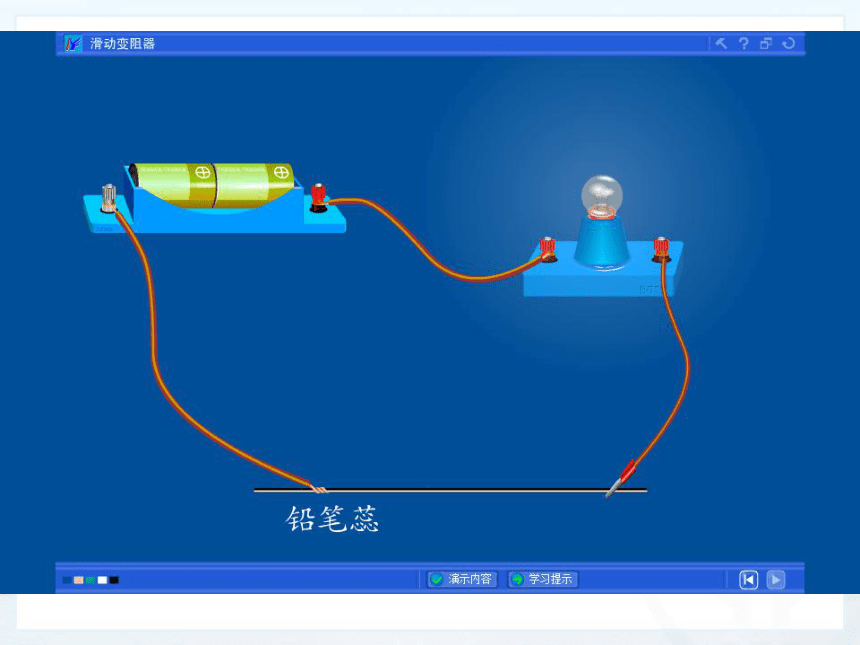

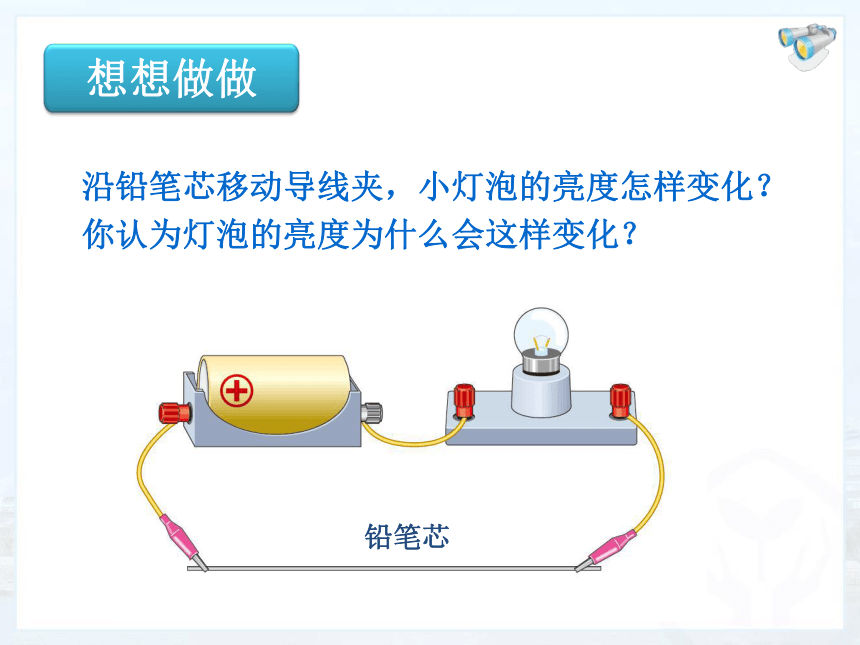

　　沿铅笔芯移动导线夹，小灯泡的亮度怎样变化？

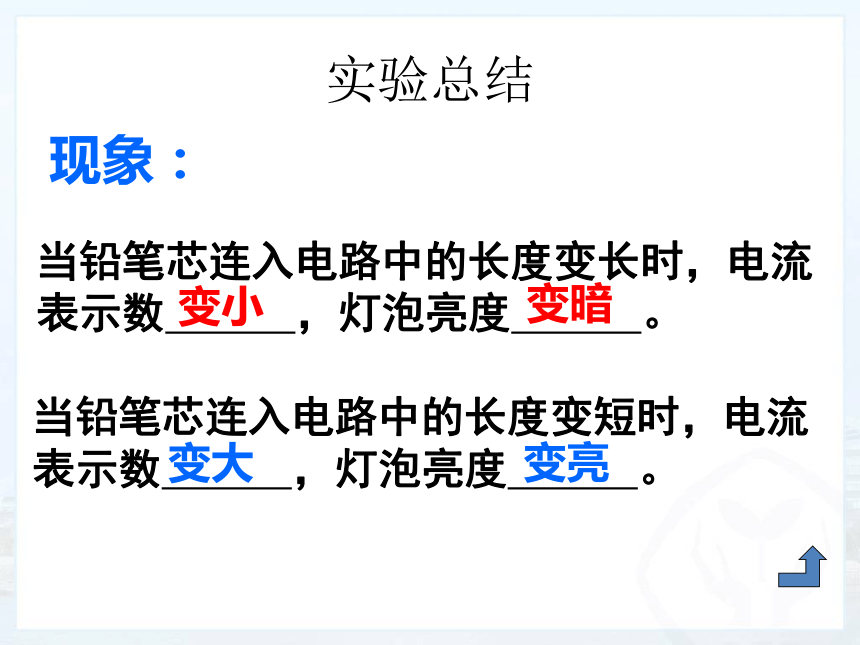

　　你认为灯泡的亮度为什么会这样变化？铅笔芯实验总结当铅笔芯连入电路中的长度变长时，电流表示数 ，灯泡亮度 。现象：变小当铅笔芯连入电路中的长度变短时，电流表示数 ，灯泡亮度 。变大变亮变暗思考问题（2）

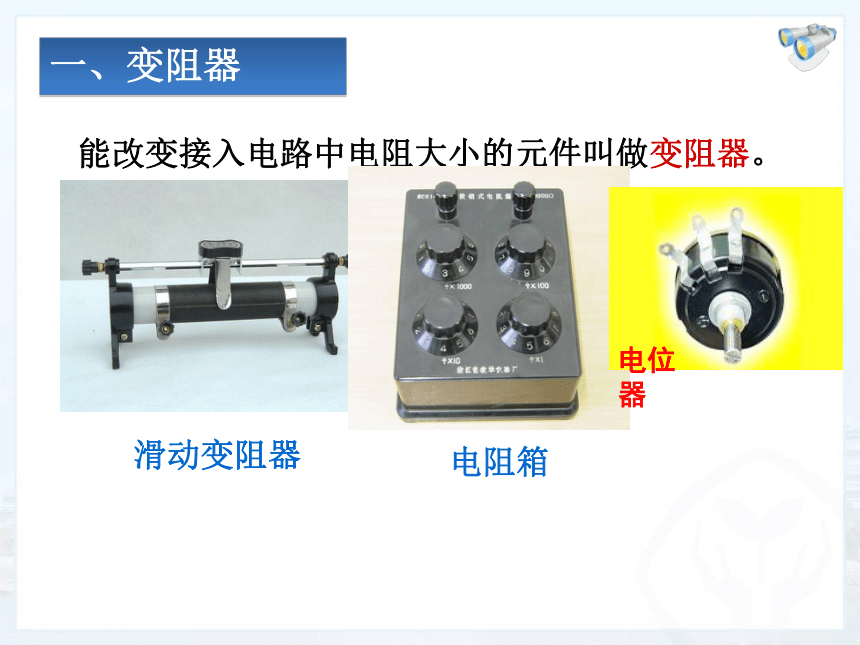

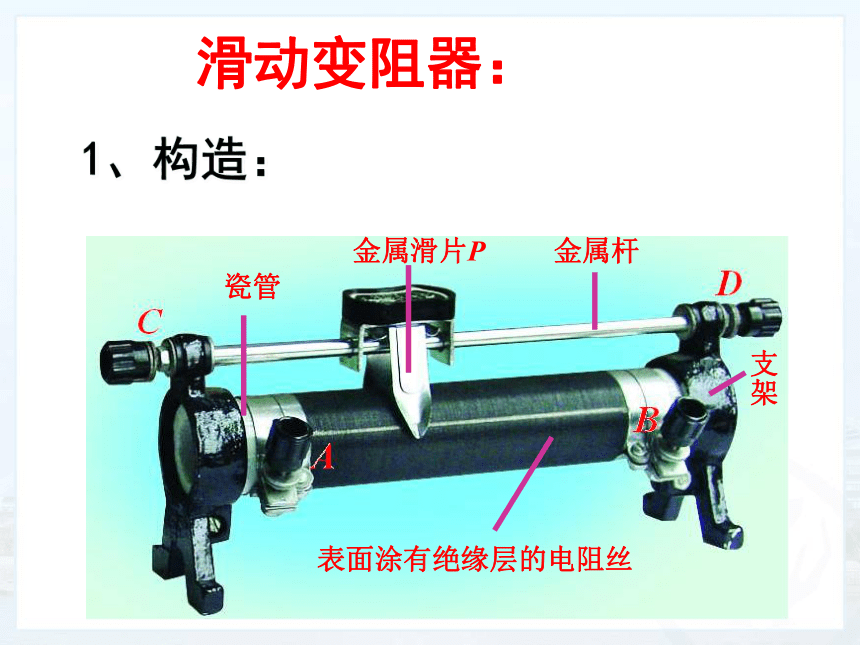

这个实验中，引起电流变化的原因是什么？一、变阻器　　滑动变阻器 能改变接入电路中电阻大小的元件叫做变阻器。电阻箱 滑动变阻器：1、构造：表面涂有绝缘层的电阻丝瓷管金属滑片P金属杆支架2、结构示意图：3、电路符号： 4、铭牌上标有什么？其含义是什么？ “20Ω 2A”是什么意思？ 20Ω 2A变阻器的最大阻值是20Ω，允许通过的最大电流是2A。(否则会烧坏变阻器)思考问题（3）
变阻器是根据什么原理制成的？在电路中的作用是什么？滑动变阻器的原理和作用作用：
通过改变电阻的大小而改变电流的大小
原理：
通过改变接入电路中电阻线的长度去改变电阻
思考问题（4） 滑动变阻器有四个接线柱 ，但是连入电路中只要其中两个接线柱，那么如何连接呢？ABCDDABCC接入电路的接线柱AD如何增大接入电路的电阻？
A、滑片向左移
B、滑片向右移DABCC接入电路的接线柱AC如何增大接入电路的电阻？A、滑片向左移B、滑片向右移DABCC接入电路的接线柱BC如何增大接入电路的电阻？
A、滑片向左移
B、滑片向右移接入电路的接线柱BD如何增大接入电路的电阻？
A、滑片向左移
B、滑片向右移DABCC滑动变阻器的使用方法（1）接法：一上一下接
（2）电阻的改变：滑片靠近底下所选接线柱时电接入电路中的电阻变小，反之则变大。
（3）使用前应将滑片放在阻值最大位置　　能表示出阻值的变阻器。旋钮式电阻箱二、电阻箱内部结构电位器：有些家用电器音量调节的器件也是一种变阻器，通常称为电位器。三、变阻器的应用电位器一、滑动变阻器
1、原理：改变接入电路中的电阻线的长度，从而改变接入电路中的电阻。
2、构造：
3、结构示意图：
4、元件符号
5、连接方法：（1）串联接入电路；
（2）连接“一上一下”两个接线柱。
6、注意事项：
（1）在闭合开关之前，应将滑片置于阻值最大端。
（2）不能超过滑动变阻器允许通过的最大电流
二、电阻箱D2.一个滑动变阻器铭牌上标有“20Ω 1A”的字样，它的意思是指变阻器的 ( )D(A)电阻最小值是20Ω,允许通过的最大电流是1A
(B)电阻最小值是20Ω,允许通过的最小电流是1A
(C)电阻最大值是20Ω,允许通过的最小电流是1A
(D)电阻变化范围是0－20Ω,允许通过的最大电流是1A3.下图为观察滑动变阻器作用的实验器材，将所有器件连接起来，要求滑动变阻器滑片P向右滑动，电流表示数变大，灯泡变亮。__________________________________ 油面上升时，杠杆左端上翘，变阻器R连入电路中的电阻 ，油量表（电流表）的示数 。变小变大　　1．能改变接入电路中电阻大小的元件叫做变阻器。　　3．电位器是变阻器在生活中的应用。　　2．滑动变阻器通过改变接入电路中电阻线长度来改变接入电阻，从而改变电流，应串联在电路，接线注意 “一上一下” 。
