第十六章第1节电压

课件39张PPT。第十六章 电压 电阻
第1节 电 压 水果 = “电源”

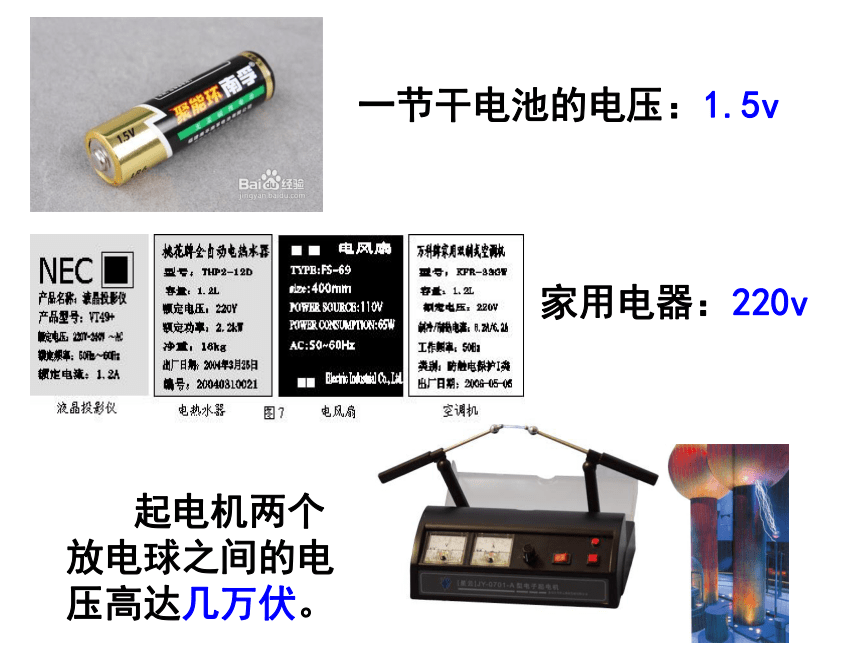

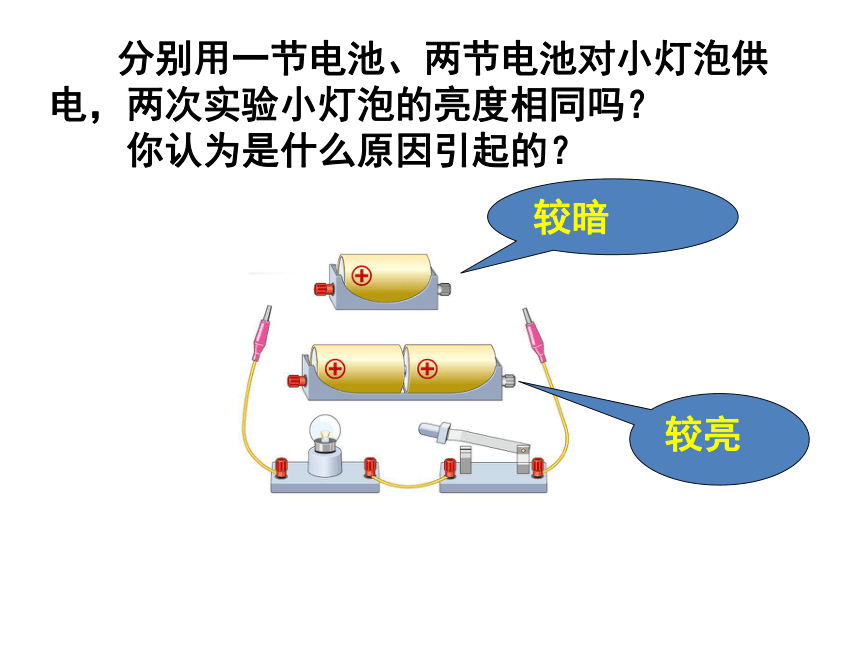

它为发光二极管提供了“电 压”，使自由电荷在电路中定向运动起来。　　起电机两个放电球之间的电压高达几万伏。一节干电池的电压：1.5v家用电器：220v　　分别用一节电池、两节电池对小灯泡供电，两次实验小灯泡的亮度相同吗？

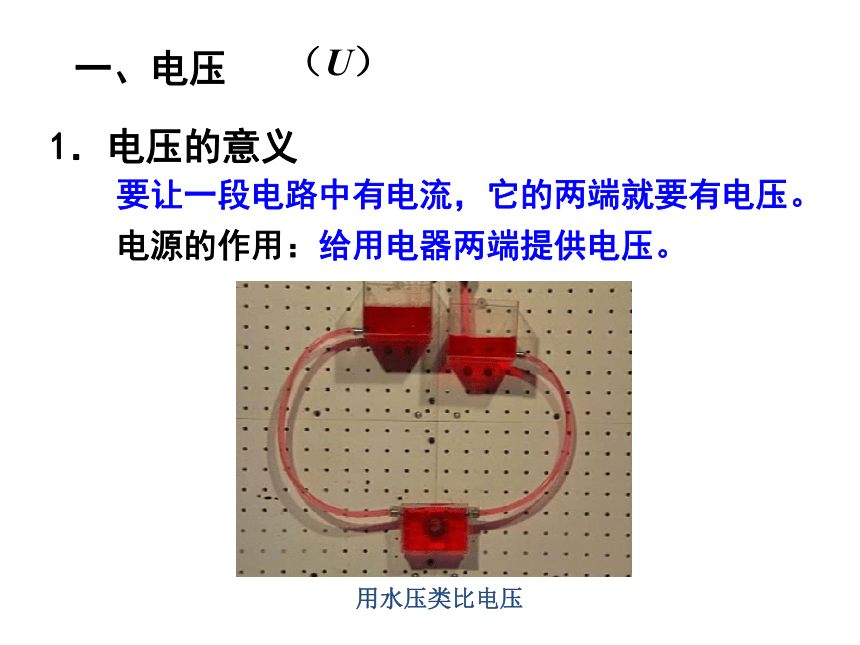

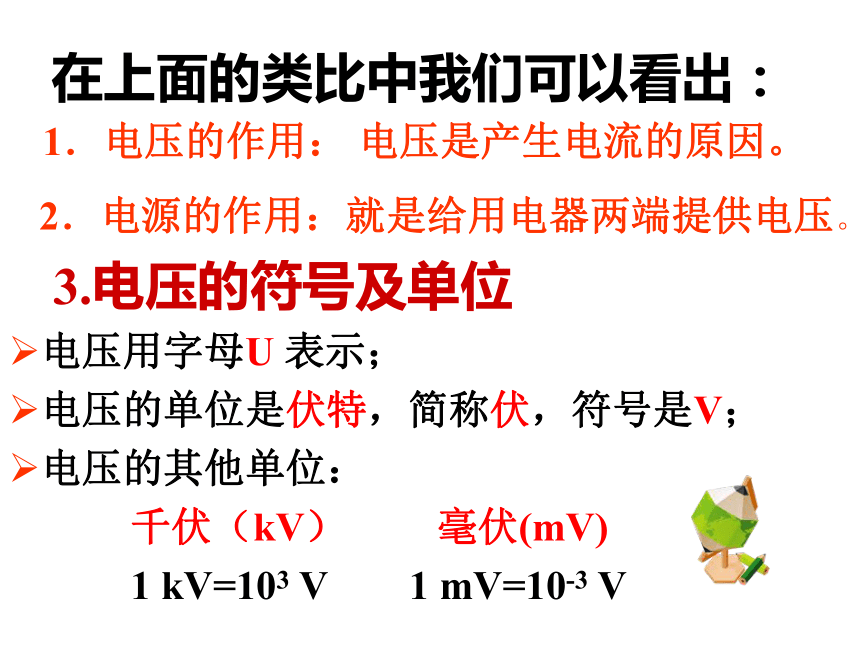

　　你认为是什么原因引起的？较暗较亮　　要让一段电路中有电流，它的两端就要有电压。　　电源的作用：给用电器两端提供电压。（U）1．电压的意义用水压类比电压一、电压在上面的类比中我们可以看出：1．电压的作用： 电压是产生电流的原因。 2．电源的作用：就是给用电器两端提供电压。3.电压的符号及单位电压用字母U 表示；
电压的单位是伏特，简称伏，符号是V；
电压的其他单位：
千伏（kV） 毫伏(mV)

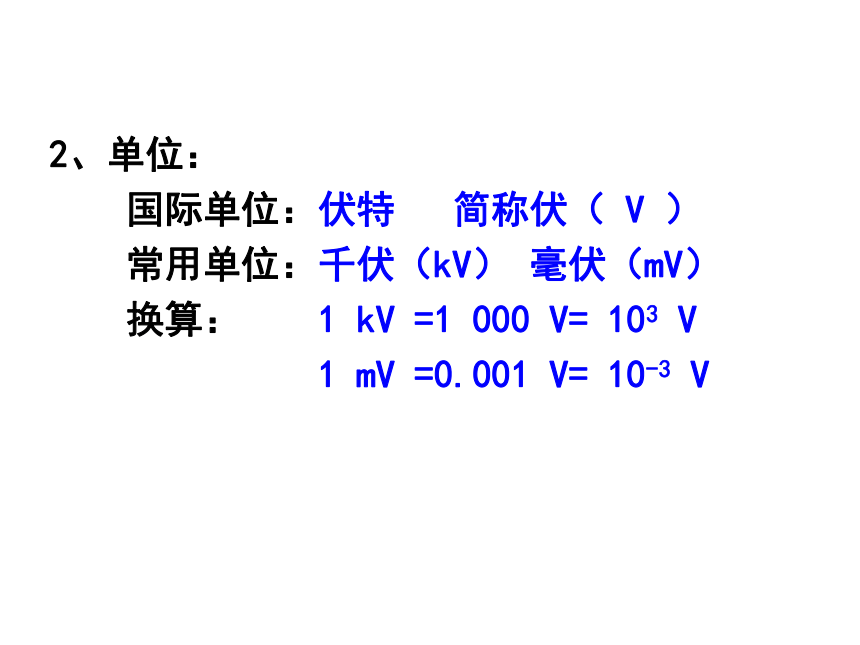

1 kV=103 V 1 mV=10-3 V2、单位：
　　国际单位：伏特 简称伏（ V ）
　　常用单位：千伏（kV） 毫伏（mV）
　　换算：　　1 kV =1 000 V= 103 V

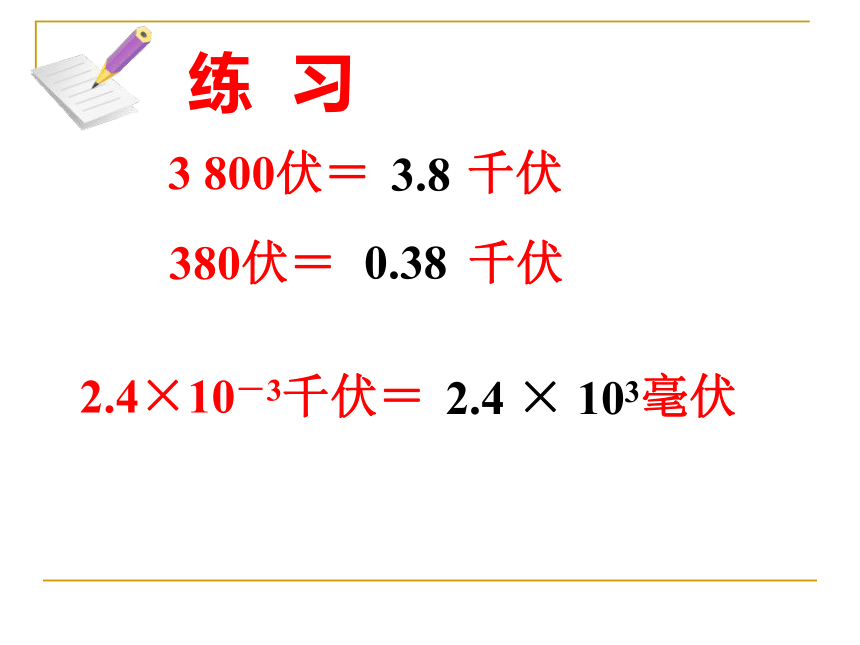

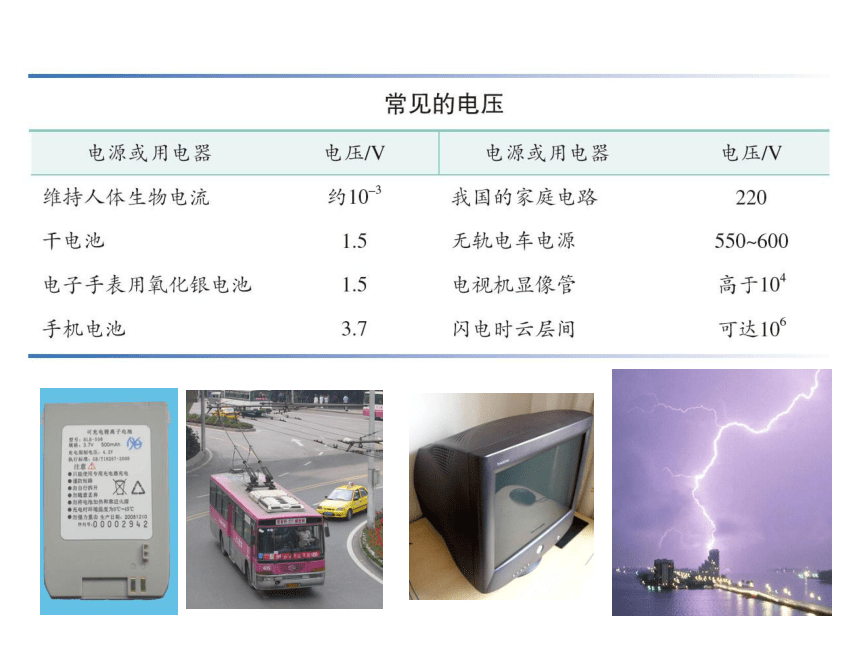

　　　　　　　1 mV =0.001 V= 10-3 V 380伏＝ 千伏 3 800伏＝ 千伏 2.4×10－3千伏＝ 毫伏 3.80.382.4 × 103练 习 一节干电池：1.5V
一个蓄电池：2V 家庭电路：220V

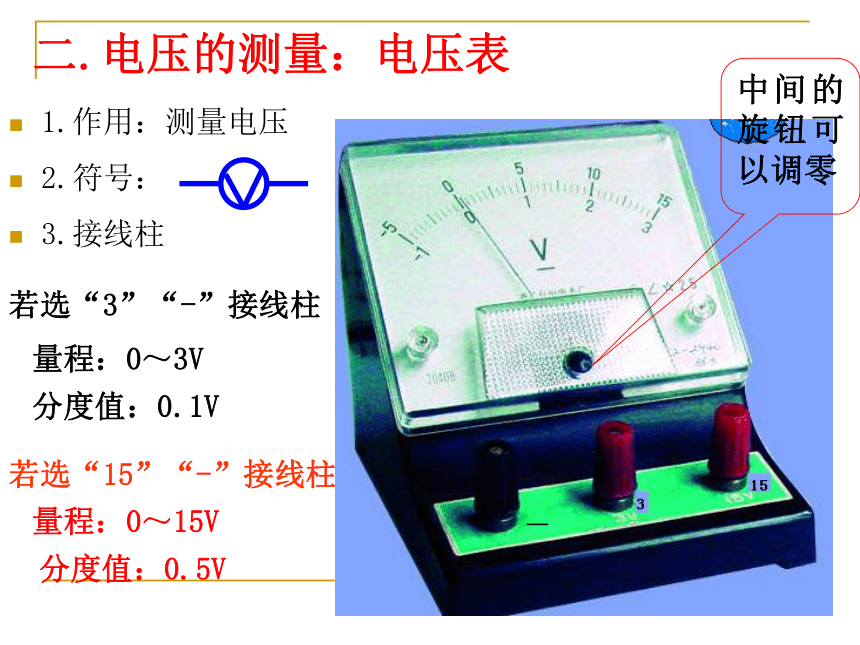

对人体的安全电压：一般不高于36V 记住几种常见的电压值：二.电压的测量：电压表1.作用：测量电压
2.符号：
3.接线柱

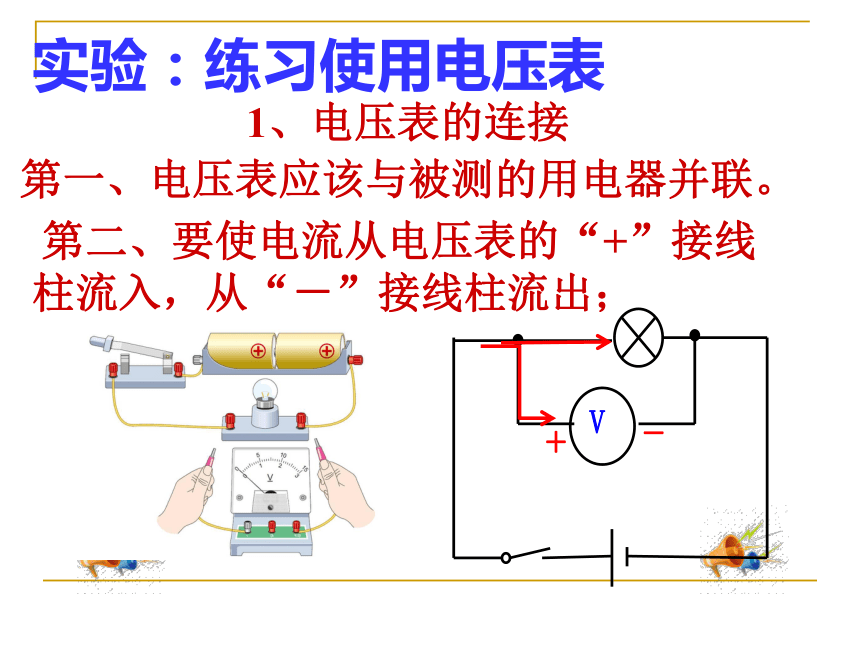

中间的旋钮可以调零量程：0～3V分度值：0.1V量程：0～15V分度值：0.5V_若选“15”“-”接线柱若选“3”“-”接线柱—实验：练习使用电压表1、电压表的连接
第一、电压表应该与被测的用电器并联。 第二、要使电流从电压表的“+”接线柱流入，从“－”接线柱流出；第三.被测电压不要超过电压表的量程；
（事先不能估测出电压大小，用试触法）第四.电压表可以直接连到电源的正、负极上，测出的示数是电源的电压。①先从接线柱看量程
②从量程算出分度值
③看清测量时表针停 的位置，读出电压值并带上单位。 2.怎样在电压表上读数　（1）伏特表是测量直流低值电压的一种仪器；
　（2）常用电压表的连接；
　（3）通常采用（0~3 V）（0~15 V）两个量程。1．电压表　　外形见图，指针在标尺左端置零。标尺上有两种刻度，分别是0~3 V，0~15 V。调零器在读数窗正下方。接线柱分别标有“—”、“3”、“15”标记，其中“—”接线柱为公共端。 用　途结　构二、电压的测量 用直流电压表测量某元件两端的电压时，应与这个元件并联。应该使标有“ —”号的接线柱靠近电源的负极，另一个接线柱靠近电源的正极。
所用量程的最大测量值必须大于被测电路两端的电压。
　　在预先不知道被测电压大约值的情况下， 如果判定被测电压不会超出15 V，可以先用最大测量值为15 V的量程，如果测得的电压不超过3 V，为提高读数的准确性，可以改用最大测量值为3 V的量程进行测量。使　用2．练习用电压表测量电压实验
　　（1）电压表怎样连接？并联在待测用电器两端
正进负出　　（2）电压表的读数　　读数步骤：　　第一步，看量程；　　第二步，看分度值；　　第三步，读数。　　（3）动手测量用电器两端的电压和电源两端的电压。　　（1）调零（把指针调到零刻度）后，把电压表与被测电路并联接入电路（只能与被测部分并联），“—”接线柱靠近电源的负极，“3”或“15”接线柱靠近电源的正极。
　　（2） 3 V量程用“—”和“3”两接线柱，标尺每小格0.l V，每大格l V；15 V量程用“—”和“15”两接线柱，标尺每小格0.5 V，每大格5 V。
　　（3）估计被测电压，选择适当量程。如果判定被测电压不会超出15 V，可以先用最大测量值为15 V的量程。如果测得的电压不超过3 V，为提高读数的准确性，可以改用最大测量值为3 V的量程。注意　　将电压表接在小灯泡两端，接通电路，读取的数据是 ＿＿＿＿ V ；　　将电压表接在电 源两端，接通电路，读取的数据是 ＿＿＿＿ V。　　实验结果表明，电压表两次的示数是相等的，即在只有一个用电器的电路中，用电器两端的电压与电源电压相等。实验:用电压表测量电压　　1．两个表的读数各是多少？量程0~3 V 1.6 V量程0~15 V 8 V练一练2 V　　2．三个表的读数各是多少？12.5 V1 V　　3．连接电路，使小灯泡发光并且用电压表测量小灯泡两端的电压。　　4．画出对应的电路图。1.在下图所示的电路中，电压表所测的是
哪只灯泡的电压？电压表测L2
两端的电压巩固练习电压
表测
L1
两
端的
电压2.在下图所示的电路中，电压表所测的是 哪只灯泡的电压？3.将下图中的元件连接起来（用铅笔画线表示导线），其中灯泡L1和L2串联，电压表V1测L1两端的电压，V2测L1与L2串联后的总电压，并画出电路图。V1V2L1L2V1V2L1L24.如下图所示的电路中，开关闭合后，电压表测量的是哪只灯泡两端的电压？答案：5.如图所示，要使电压表测灯L2两端的电压，正确的电路图是（ ）D1.电压：是形成电流的条件，
电压是由电源提供的。2.电压表的使用方法：（1）并联在所测电路的两端；（2）使电流方向从“+”流入，从“-”流出；小结（3）选择合适的量程；（4）可以直接连到电源的正、负极上。作业P59页 第1、3题3.电压表与电流表异同点 　　1．电源给用电器两端提供电压。电压通常用字母U表示，单位是伏特，符号是V。　　2．电压表与被测用电器并联，正、负接线柱的接法要正确（电流从正接线柱流入，从负接线柱流出），被测电压不能超过电压表的最大测量值。课堂小结
