18.3测量小灯泡的电功率

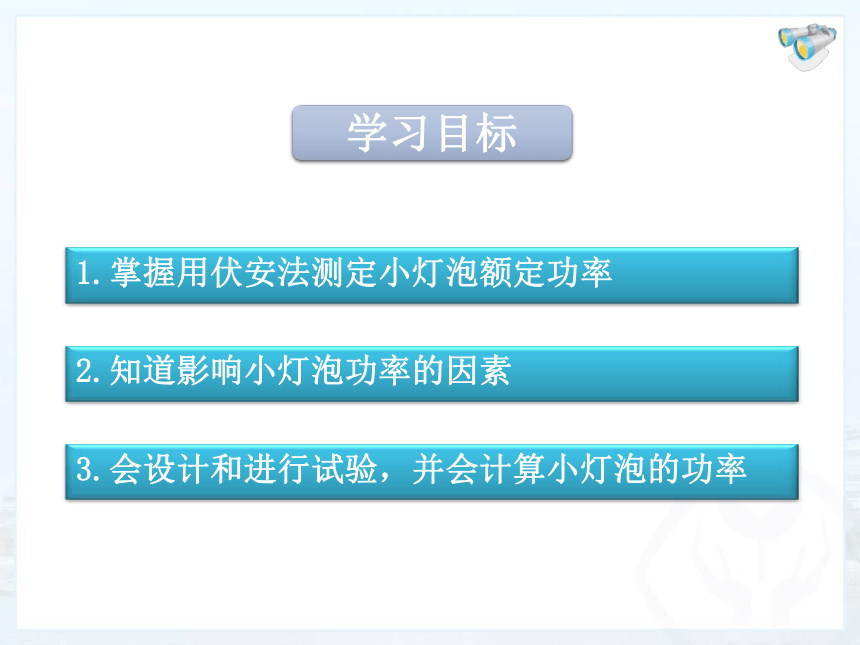

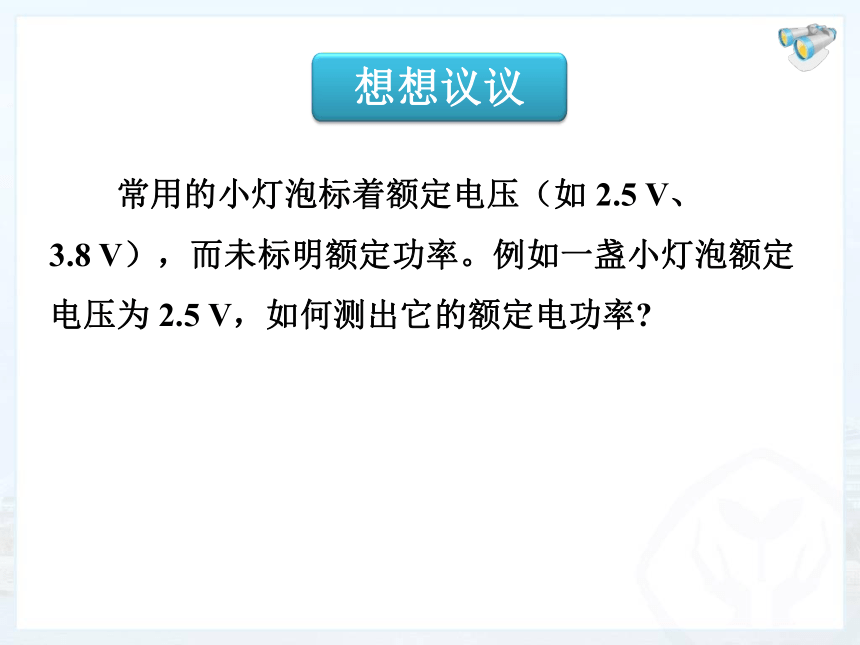

课件21张PPT。测量小灯泡的电功率 第十八章 第３节通辽八中：白金山2.知道影响小灯泡功率的因素1.掌握用伏安法测定小灯泡额定功率3.会设计和进行试验，并会计算小灯泡的功率学习目标　　常用的小灯泡标着额定电压（如 2.5 V、

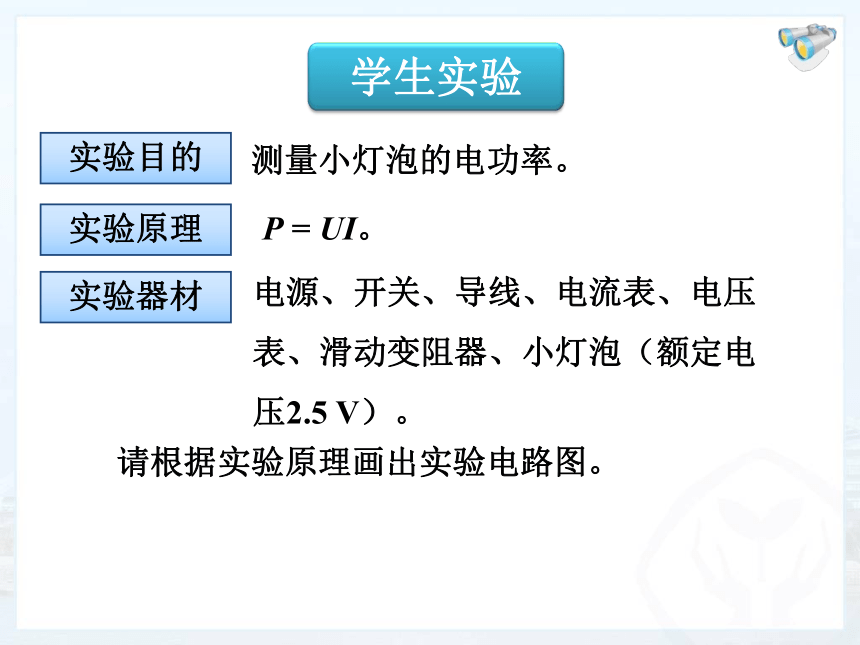

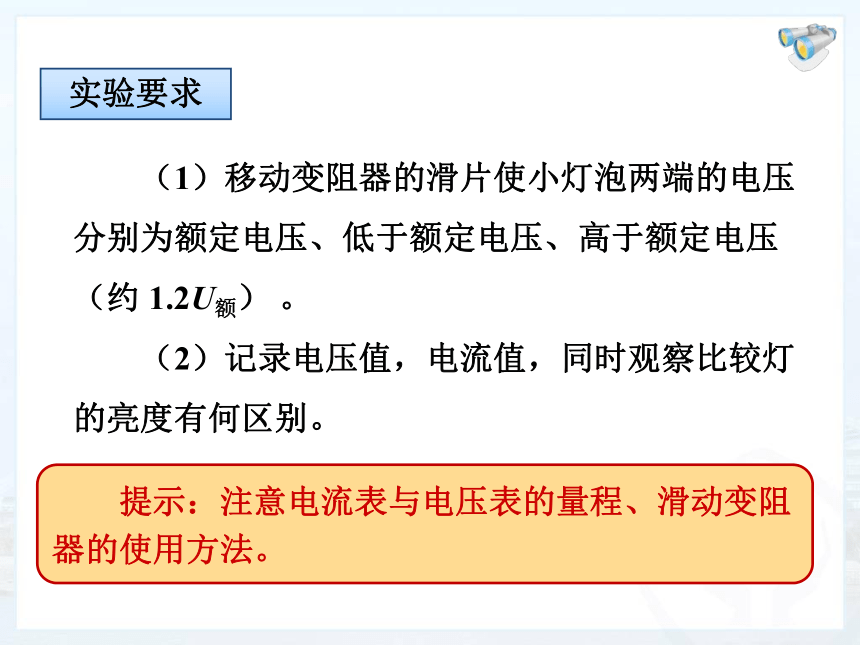

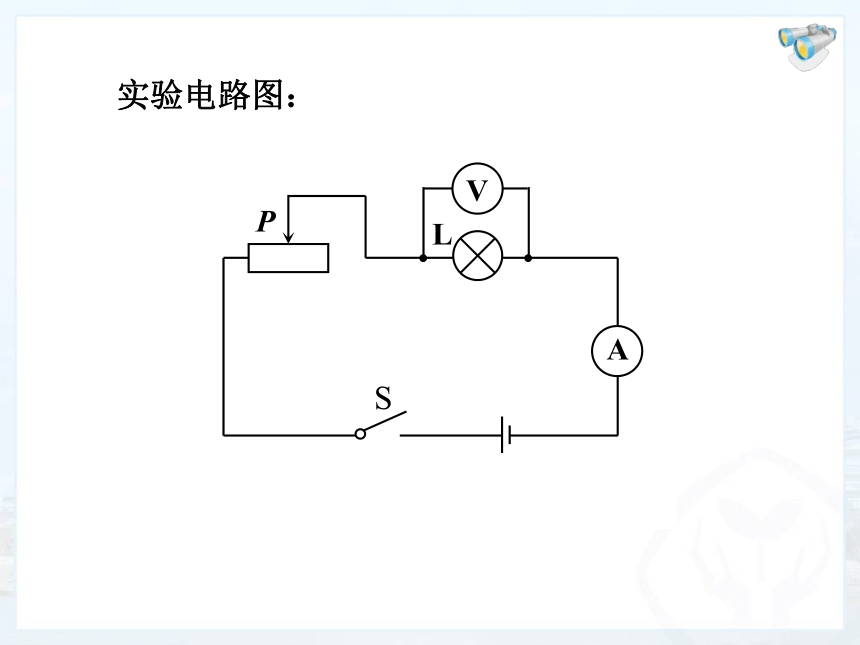

3.8 V），而未标明额定功率。例如一盏小灯泡额定电压为 2.5 V，如何测出它的额定电功率? 想想议议　　　　　　测量小灯泡的电功率。 P = UI。 电源、开关、导线、电流表、电压表、滑动变阻器、小灯泡（额定电压2.5 V）。学生实验实验目的实验原理实验器材　　请根据实验原理画出实验电路图。　　实验电路图：　　（1）移动变阻器的滑片使小灯泡两端的电压分别为额定电压、低于额定电压、高于额定电压（约 1.2U额） 。
　　（2）记录电压值，电流值，同时观察比较灯的亮度有何区别。实验要求　　提示：注意电流表与电压表的量程、滑动变阻器的使用方法。　　（1）将电压表和电流表指针调零，断开开关，按照电路图连接电路，将滑动变阻器滑片放在阻值最大处。

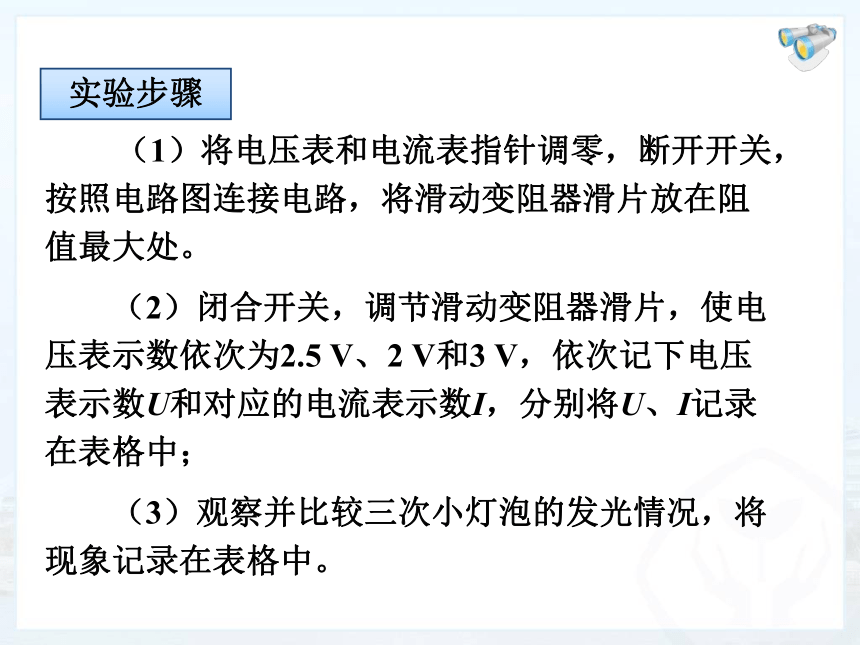

　　（2）闭合开关，调节滑动变阻器滑片，使电压表示数依次为2.5 V、2 V和3 V，依次记下电压表示数U和对应的电流表示数I，分别将U、I记录在表格中；

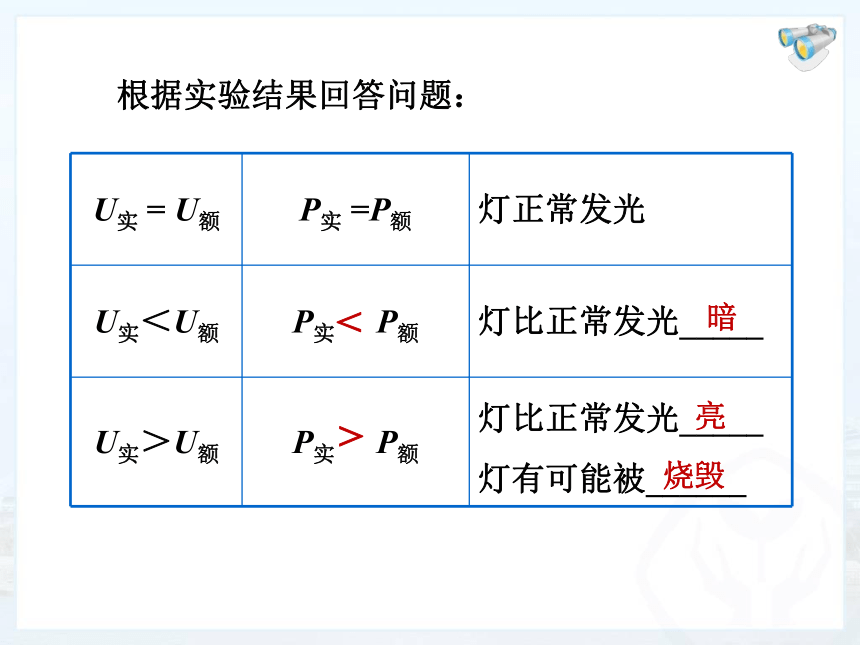

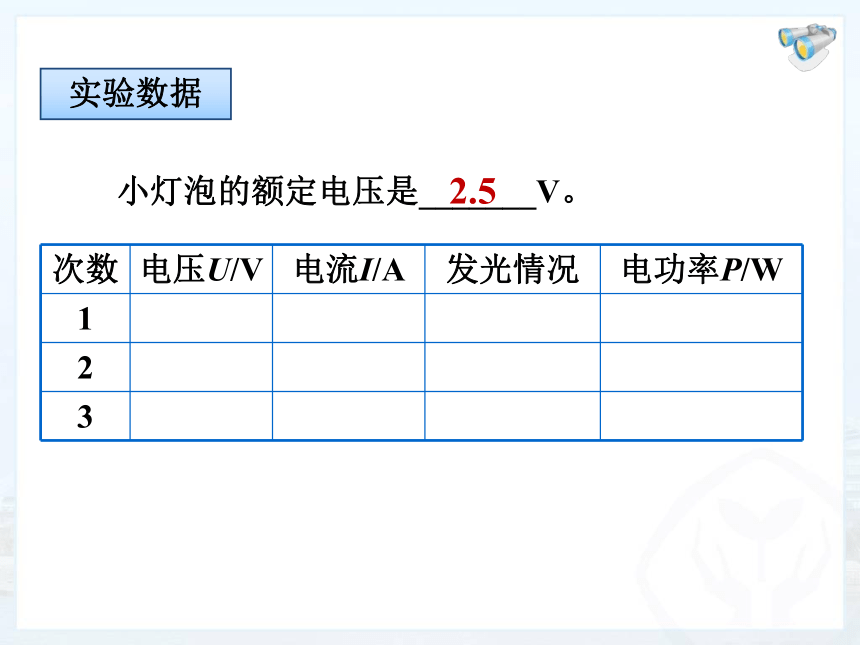

　　（3）观察并比较三次小灯泡的发光情况，将现象记录在表格中。实验步骤　　小灯泡的额定电压是_______V。 2.5实验数据＜＞暗亮烧毁　　根据实验结果回答问题：　　甲灯标有“PZ 220 V 40 W”，乙灯标有“PZ 220 V 100 W”，将两盏灯并联接在220 V 电路中，比较两灯的亮度。灯亮度的比较　　演示实验1：　　结论：U实 = U额 时，P额 大的灯泡亮。　　将上述两灯串联接在 220 V电路中，比较两灯的亮度。　　比较两盏灯的亮度，应比较它们的实际功率，实际功率大的灯泡亮。　　演示实验2：　　结论：U实 ≠ U额 时，P额 小的灯泡亮。　　1．利用如图所示的器材，测量小灯泡的电功率。
　　（1） 在闭合开关前，滑动变阻器连入电路的电阻阻值应最___，即滑片应位于____端（填“左或右”）。大左练一练　　（2） 闭合开关后，发现灯泡不亮，电压表有示数，电流表无示数，则电路中可能出现的故障是_________。灯泡断路练一练　　（3）排除故障后，再次闭合开关，移动滑动变阻器的滑片，当电压表的示数为2 V 时，电流表的示数如图所示，此时电流为____A，小灯泡的功率为___W。 0.30.6练一练　　2．小灯泡上标有“6 V 3 W”字样，将这盏灯接到3 V电压下，它比正常发光时___（选填“亮”
或“暗”），这时它的实际功率为_____W。暗0.75练一练课堂小结小灯泡
电功率的
测量巩固练习 1.用电压表和电流表测功率时，称为_____________；已知电压表和电流表示数如图所示，则电压表读数是____V，电流表读数是_____A，被测功率是_____W。伏安法测功率1.60.50.8巩固练习2.某实验小组使用下列器材来测定小灯泡的功率：待测小灯泡（额定电流0.5A，额定功率不大于1.5W）、电压表、电流表、滑动变阻器、电源、开关、导线等，如图所示：（2）开关闭合前，滑动变阻器的滑片应移到 端，这样做能对电路起 作用，在实验过程中滑动变阻器的另一个作用是 。 （1）请你在实物图中把电压表连入电路。右保护改变小灯泡两端电压和电路电流巩固练习（3）若开关闭合后，小灯泡不亮，电流表示数为零，电压表示数接近3V，则原因可能是 。
（4）若开关闭合后，电流表有示数，电压表示数为零，则原因可能是 。灯泡断路灯泡短路巩固练习 3.把“220v40w”灯泡接在110v的电路中，求灯泡实际发挥的解. 由P=UI得 R=额额=（220v）240w=1210欧姆UPP实U实R（110V）1210欧姆=10W答：……==
