第五章　透镜及其应用
第3节　凸透镜成像的规律
第1课时　凸透镜成像的规律

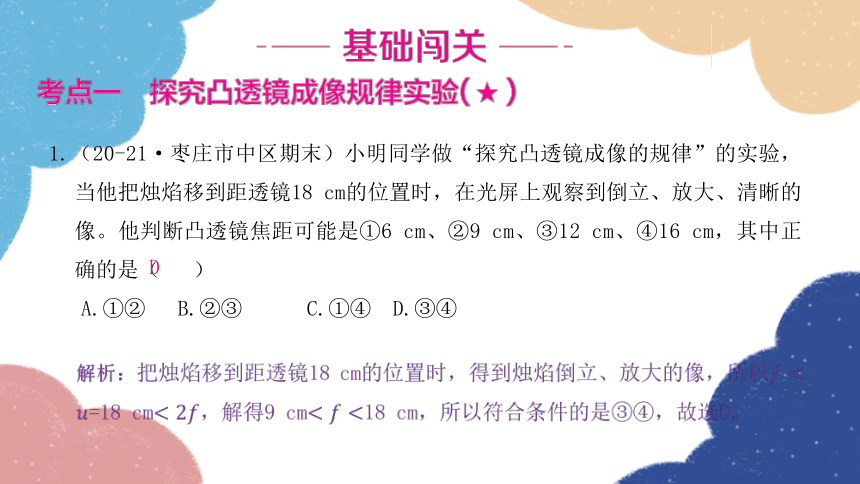

1.（20-21·枣庄市中区期末）小明同学做“探究凸透镜成像的规律”的实验，当他把烛焰移到距透镜18 cm的位置时，在光屏上观察到倒立、放大、清晰的像。他判断凸透镜焦距可能是①6 cm、②9 cm、③12 cm、④16 cm，其中正确的是（ ）
A.①② B.②③ C.①④ D.③④
D

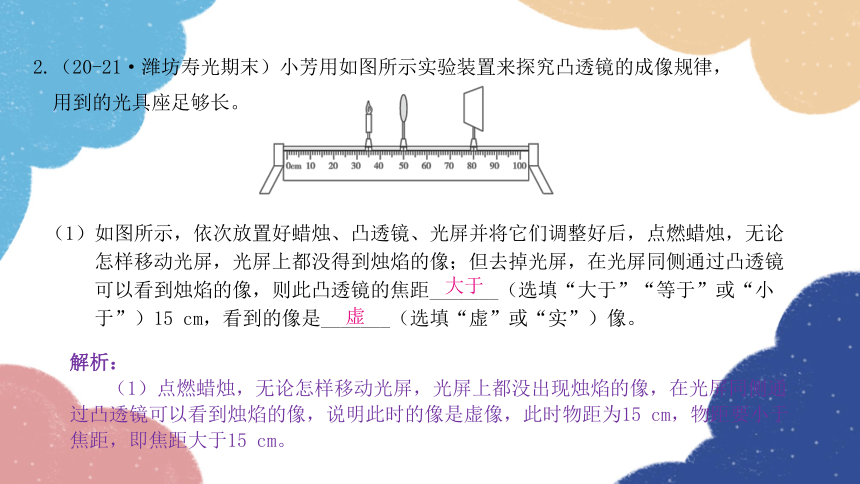

（1）如图所示，依次放置好蜡烛、凸透镜、光屏并将它们调整好后，点燃蜡烛，无论
怎样移动光屏，光屏上都没得到烛焰的像；但去掉光屏，在光屏同侧通过凸透镜
可以看到烛焰的像，则此凸透镜的焦距_______（选填“大于”“等于”或“小
于”）15 cm，看到的像是_______（选填“虚”或“实”）像。
2.（20-21·潍坊寿光期末）小芳用如图所示实验装置来探究凸透镜的成像规律，
用到的光具座足够长。
　大于　
解析：
（1）点燃蜡烛，无论怎样移动光屏，光屏上都没出现烛焰的像，在光屏同侧通过凸透镜可以看到烛焰的像，说明此时的像是虚像，此时物距为15 cm，物距要小于焦距，即焦距大于15 cm。
　虚　

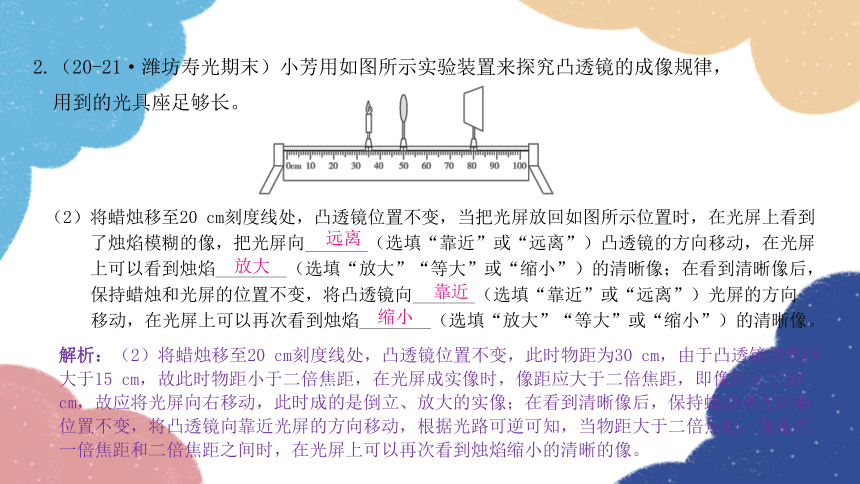

（2）将蜡烛移至20 cm刻度线处，凸透镜位置不变，当把光屏放回如图所示位置时，在光屏上看到
了烛焰模糊的像，把光屏向_______（选填“靠近”或“远离”）凸透镜的方向移动，在光屏
上可以看到烛焰________（选填“放大”“等大”或“缩小”）的清晰像；在看到清晰像后，
保持蜡烛和光屏的位置不变，将凸透镜向_______（选填“靠近”或“远离”）光屏的方向
移动，在光屏上可以再次看到烛焰________（选填“放大”“等大”或“缩小”）的清晰像。
2.（20-21·潍坊寿光期末）小芳用如图所示实验装置来探究凸透镜的成像规律，
用到的光具座足够长。
　远离　
解析：（2）将蜡烛移至20 cm刻度线处，凸透镜位置不变，此时物距为30 cm，由于凸透镜的焦距大于15 cm，故此时物距小于二倍焦距，在光屏成实像时，像距应大于二倍焦距，即像距大于30 cm，故应将光屏向右移动，此时成的是倒立、放大的实像；在看到清晰像后，保持蜡烛和光屏的位置不变，将凸透镜向靠近光屏的方向移动，根据光路可逆可知，当物距大于二倍焦距，像距在一倍焦距和二倍焦距之间时，在光屏上可以再次看到烛焰缩小的清晰的像。
　放大　
　靠近　
　缩小　
（3）若将烛焰遮去一半，光屏上的像与原来相比_________________（选填“是原来一
半”或“仍完整”）。
2.（20-21·潍坊寿光期末）小芳用如图所示实验装置来探究凸透镜的成像规律，
用到的光具座足够长。
　是原来一半
解析：（3）若将烛焰遮去一半，则只有没有遮挡的一半烛焰成像，故光屏上的像与原来相比是原来一半。

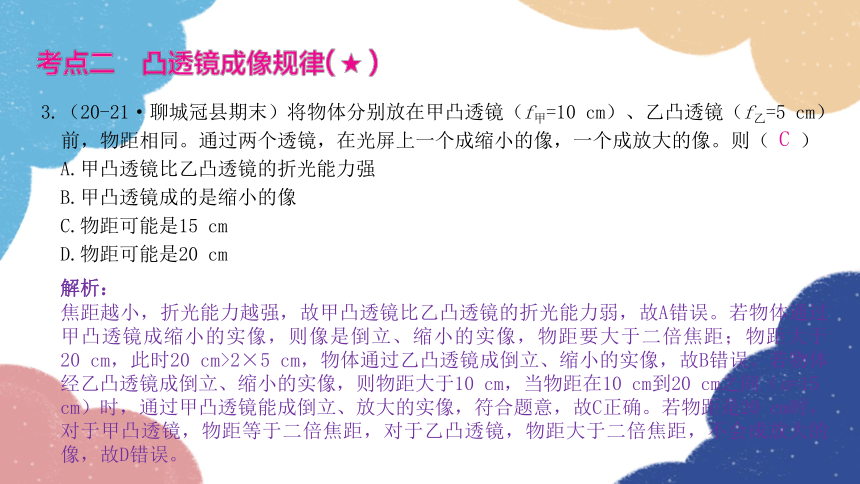

3.（20-21·聊城冠县期末）将物体分别放在甲凸透镜（f甲=10 cm）、乙凸透镜（f乙=5 cm）
前，物距相同。通过两个透镜，在光屏上一个成缩小的像，一个成放大的像。则（ ）
A.甲凸透镜比乙凸透镜的折光能力强
B.甲凸透镜成的是缩小的像
C.物距可能是15 cm
D.物距可能是20 cm
C
解析：
焦距越小，折光能力越强，故甲凸透镜比乙凸透镜的折光能力弱，故A错误。若物体通过甲凸透镜成缩小的实像，则像是倒立、缩小的实像，物距要大于二倍焦距；物距大于
20 cm，此时20 cm>2×5 cm，物体通过乙凸透镜成倒立、缩小的实像，故B错误。若物体经乙凸透镜成倒立、缩小的实像，则物距大于10 cm，当物距在10 cm到20 cm之间（u=15 cm）时，通过甲凸透镜能成倒立、放大的实像，符合题意，故C正确。若物距是20 cm时，对于甲凸透镜，物距等于二倍焦距，对于乙凸透镜，物距大于二倍焦距，不会成放大的像，故D错误。
4.将一玩具鹦鹉（如图甲）紧靠凸透镜，然后逐渐远离凸透镜的过程中，通过凸透
镜观察到三个不同的像（如图乙），则三个像出现的先后顺序是（ ）
A. ①②③ B. ①③②
C. ②③① D. ③①②
D
解析：
玩具鹦鹉紧靠凸透镜，说明物距小于一倍焦距，成正立、放大的虚像，且在一倍焦距内远离凸透镜的过程中，看到的像逐渐变大；当大于一倍焦距时，成倒立、放大的实像，继续远离，当物距大于二倍焦距时，成倒立、缩小的实像。所以三个像的顺序为③①②。故选D。
5.（20-21·枣庄市中区期末）在“探究凸透镜成像规律”的实验中，将凸透镜正对
着太阳，在距凸透镜15 cm处得到一个最小、最亮的光斑，则该凸透镜的焦距为　
______ cm；若将一个物体放在此凸透镜前40 cm处，可在凸透镜另一侧光屏上得
到一个倒立、_______（选填“放大”“等大”或“缩小”）的实像。
15　
　缩小　

6.（2021·滨州中考） 探究“凸透镜成像的规律”实验中，在离凸透镜30 cm的
光屏上得到一个清晰的烛焰的像，则该凸透镜的焦距可能是（ ）
A. 20 cm B. 30 cm C. 40 cm D. 50 cm
A

7.如图所示，在探究凸透镜成像规律的实验中，当蜡烛和凸透镜之间的距离为
26 cm时，在光屏上得到一个清晰、缩小的实像。下列说法正确的是（ ）
A.该凸透镜的焦距大于13 cm
B.只将凸透镜向左移动，可以在光屏上得到清晰放大的像
C.只将蜡烛和光屏的位置互换，可以在光屏上得到清晰、缩小的像
D.将蜡烛远离凸透镜时，为了在光屏上得到清晰的像，应将光屏远离凸透镜

B
8.（20-21·德州禹城期末）在探究凸透镜成像规律的实验中，小欢同学将点燃的蜡烛放
在凸透镜前某一位置时，恰好在凸透镜后30 cm处的光屏上出现一个与蜡烛等大、倒立
的像；若将此蜡烛移至凸透镜前12 cm处时，则（ ）
A.光屏上出现倒立、放大的实像
B.光屏上出现倒立、缩小的实像
C.无论怎样移动光屏，光屏上均不会出现实像
D.将光屏远离凸透镜方向移动一段距离，光屏上才会出现倒立、放大的实像

C
9.（20-21 ·聊城高唐期末）小雨用一个凸透镜和一张白纸做实验，将凸透镜放在太
阳光底下，然后调整纸与凸透镜之间的距离，当凸透镜与纸之间距离恰好为8 cm时
得到一个最小、最亮的光斑，若用该凸透镜做成像实验，在物体距凸透镜由30 cm
逐渐减小到10 cm的过程中，要能在光屏上成像，必须将光屏逐渐_________（选填
“远离”或“靠近”）凸透镜，他发现像逐渐______（选填“变大”或“变小”）。
　远离　
　变大　
解析：
根据凸透镜测焦距的方法，此时光斑到透镜中心的距离8 cm即为焦距；在物体距凸透镜由30 cm逐渐减小到10 cm的过程中，由于物距大于一倍焦距，物体成实像；根据物体靠近凸透镜，像要远离凸透镜，像要变大可知，要能在光屏上成像，必须将光屏逐渐远离凸透镜，此时成的像会变大。


（1）该凸透镜的焦距为______cm。
（2）当蜡烛、凸透镜和光屏位于图乙中刻度对应的位置时，光屏上得到一个清晰的
________________像，此时所成的像与_________（选填“照相机”“投影仪”或
“放大镜”）所成的像性质相同。
11.（20-21·潍坊昌邑期末）如图甲所示，一束平行光经过一个凸透镜，调节光屏的位置直
到在光屏上得到一个最小、最亮的光斑，小刚用此凸透镜做“探究凸透镜成像规律”的实
验，并用蜡烛作光源，实验装置如图乙所示。
　10.0　
解析：
（1）最小、最亮的光斑到凸透镜的距离为焦距，故凸透镜的焦距为40.0 cm-30.0 cm
=10.0 cm；（2）由图可知，物距为50.0 cm-20.0 cm=30.0 cm，物距大于二倍焦距，成倒立、缩小的实像，此现象应用于照相机；
　倒立、缩小的实　
　照相机　
（3）若拿一张黑纸，把凸透镜遮挡一半，则光
屏上的像_______（选填字母）。
A.是完整的，像的亮度不变
B.是不完整的，亮度比原来暗
C.是完整的，亮度比原来暗
D.是不完整的，像的亮度不变
11.（20-21·潍坊昌邑期末）如图甲所示，一束平行光经过一个凸透镜，调节光屏的位置直
到在光屏上得到一个最小、最亮的光斑，小刚用此凸透镜做“探究凸透镜成像规律”的实
验，并用蜡烛作光源，实验装置如图乙所示。
　C　
解析：（3）若拿一张黑纸，把凸透镜遮挡一半，烛焰的各点都会经凸透镜折射成像，像的大小不变，但是各点入射光线减少一半，折射光线减少一半，像变暗，故选C；
（4）保持凸透镜位置不变，将图乙中的蜡烛移至44 cm刻度线处，要想再次看到烛焰的像，
小刚应在透镜的_________（选填“右侧”或“左侧”）观察，看到的是
_____________________像。
11.（20-21·潍坊昌邑期末）如图甲所示，一束平行光经过一个凸透镜，调节光屏的位置直
到在光屏上得到一个最小、最亮的光斑，小刚用此凸透镜做“探究凸透镜成像规律”的实
验，并用蜡烛作光源，实验装置如图乙所示。
　　右侧　　

　正立、放大的虚
