专题五　光现象作图
第四章 光现象

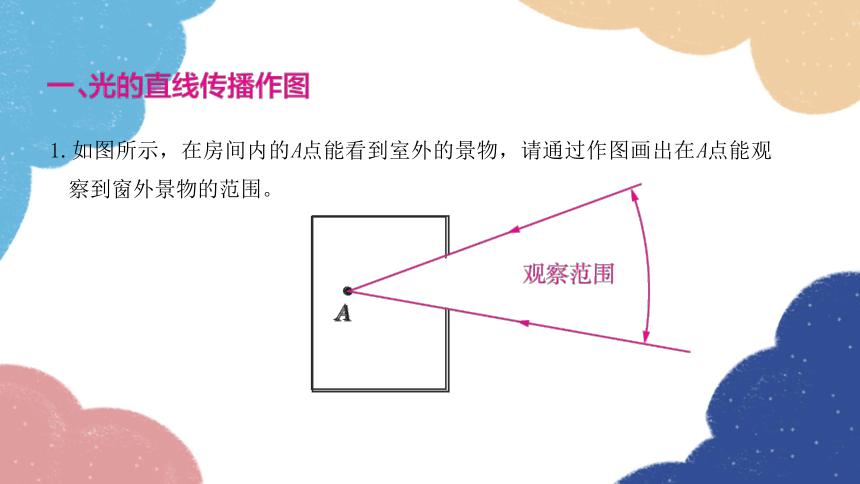

1.如图所示，在房间内的A点能看到室外的景物，请通过作图画出在A点能观察到窗外景物的范围。

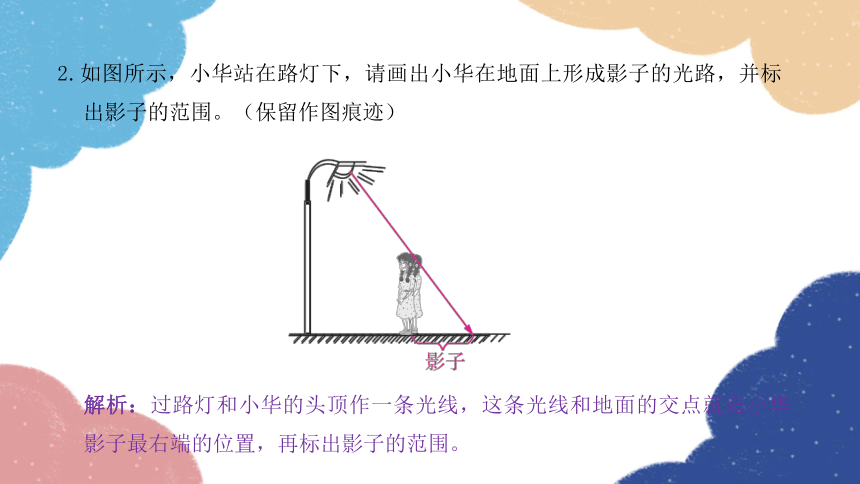

2.如图所示，小华站在路灯下，请画出小华在地面上形成影子的光路，并标出影子的范围。（保留作图痕迹）
解析：过路灯和小华的头顶作一条光线，这条光线和地面的交点就是小华影子最右端的位置，再标出影子的范围。

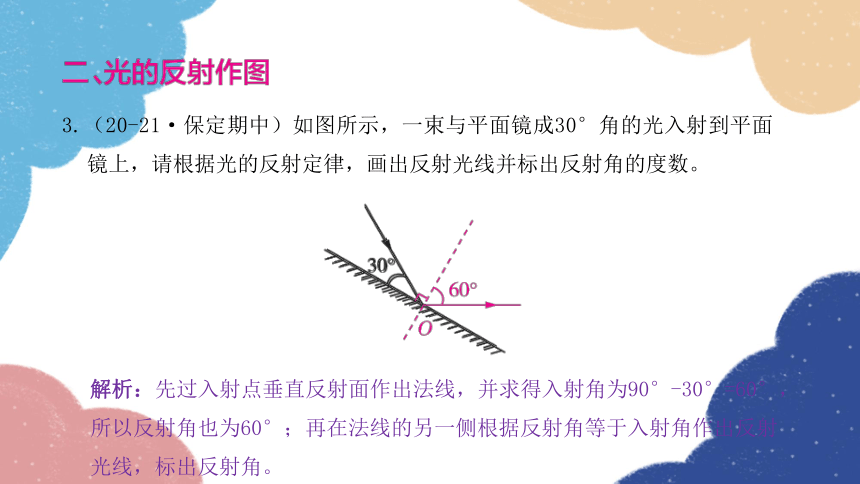

3.（20-21·保定期中）如图所示，一束与平面镜成30°角的光入射到平面镜上，请根据光的反射定律，画出反射光线并标出反射角的度数。
解析：先过入射点垂直反射面作出法线，并求得入射角为90°-30°=60°，所以反射角也为60°；再在法线的另一侧根据反射角等于入射角作出反射光线，标出反射角。

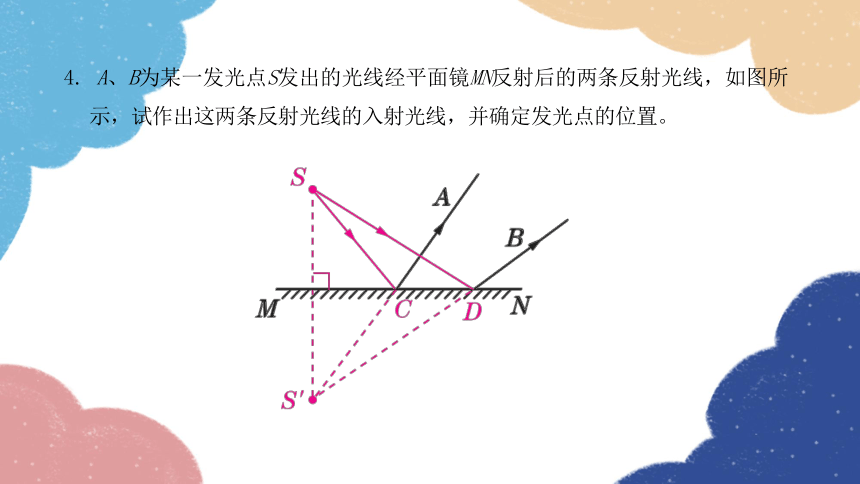

4. A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试作出这两条反射光线的入射光线，并确定发光点的位置。

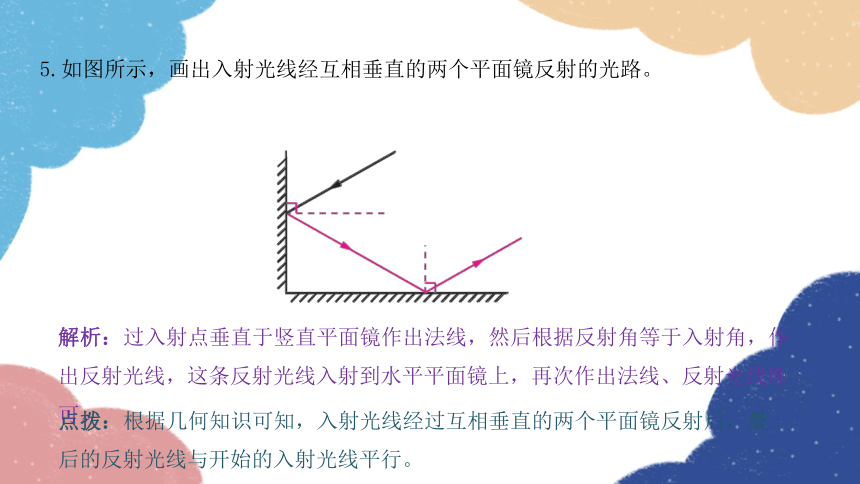

5.如图所示，画出入射光线经互相垂直的两个平面镜反射的光路。
点拨：根据几何知识可知，入射光线经过互相垂直的两个平面镜反射后，最后的反射光线与开始的入射光线平行。
解析：过入射点垂直于竖直平面镜作出法线，然后根据反射角等于入射角，作出反射光线，这条反射光线入射到水平平面镜上，再次作出法线、反射光线即可。

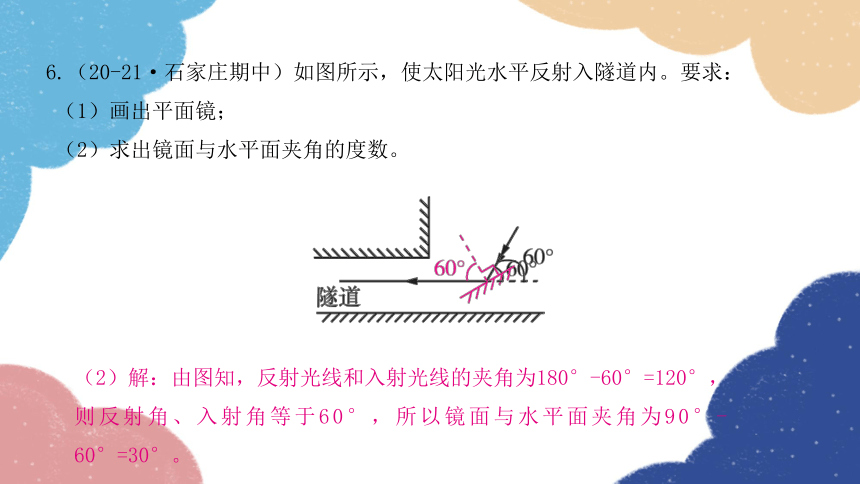

6.（20-21·石家庄期中）如图所示，使太阳光水平反射入隧道内。要求：
（1）画出平面镜；
（2）求出镜面与水平面夹角的度数。
（2）解：由图知，反射光线和入射光线的夹角为180°-60°=120°，则反射角、入射角等于60°，所以镜面与水平面夹角为90°-60°=30°。

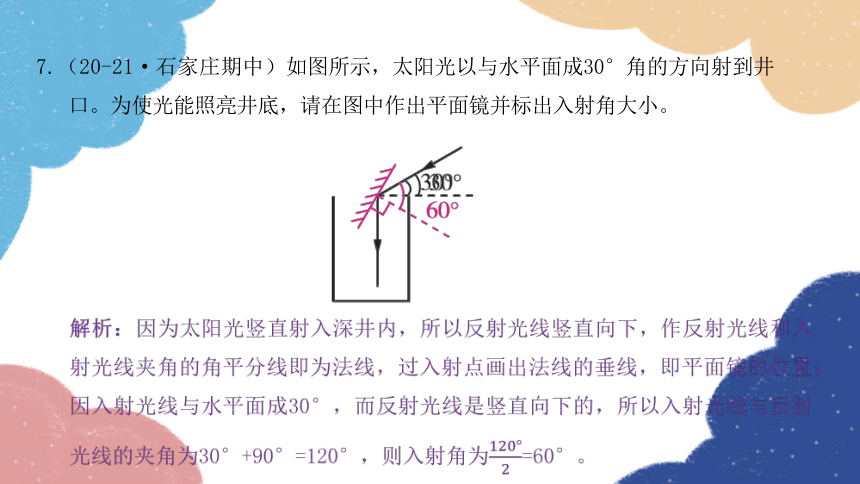

7.（20-21·石家庄期中）如图所示，太阳光以与水平面成30°角的方向射到井口。为使光能照亮井底，请在图中作出平面镜并标出入射角大小。

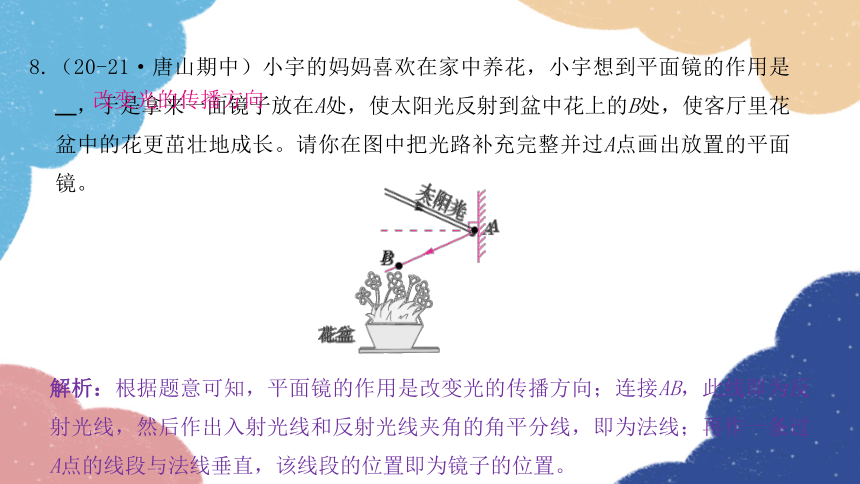

8.（20-21·唐山期中）小宇的妈妈喜欢在家中养花，小宇想到平面镜的作用是　 　，于是拿来一面镜子放在A处，使太阳光反射到盆中花上的B处，使客厅里花盆中的花更茁壮地成长。请你在图中把光路补充完整并过A点画出放置的平面镜。
解析：根据题意可知，平面镜的作用是改变光的传播方向；连接AB，此线即为反射光线，然后作出入射光线和反射光线夹角的角平分线，即为法线；再作一条过A点的线段与法线垂直，该线段的位置即为镜子的位置。
改变光的传播方向
9.根据平面镜成像特点，在图中画出物体AB在平面镜MN中所成的像A′B′。
10.（20-21·唐山滦州期末）S是一个发光点，从S发出的两条光线SA、SB的传播路线如图所示，请用平面镜成像规律，确定发光点S的像的位置，并画出入射光线SA、SB对应的反射光线。
解析：根据平面镜成像的特点可知，物与像关于镜面对称，首先作出S的像S'，然后连接S'A、S'B并延长，得出反射光线。
11.（2020·河南中考）检查视力时，为节省空间，常让被测者背对视力表观察对面墙壁上平面镜M中视力表的像，请在图中作出被测者通过平面镜M看到视力表上A点的光路图。
解析：先延长MN，然后作出S点关于MN的对称点S′，然后连接OS′与镜面MN交于点A，连接AO即为反射光线，并标出反射光线的方向，再连接点S和点A（即入射光线），并标出光线的方向。
12.如图甲为一辆轿车的俯视图，O点为司机眼睛位置，司机通过后视镜MN（可看成平面镜）看到车尾S点，简化图如图乙所示。根据平面镜成像规律在图乙中画出司机看到S点的光路图。
13.图甲是小宇的妈妈在镜子前面试穿刚买的新鞋，请在图乙中画出妈妈看见鞋的光路，A点表示人的眼睛，B点表示鞋的位置。
解析：先作出鞋子B关于平面镜的对称点B′，即鞋子在平面镜中成的像，连接像点B′和人的眼睛A，与平面镜交于O（O为入射点），连接BO就是入射光线，OA为反射光线，即为看到自己的鞋子的光路图。
解析：先过点O垂直水面作出法线，根据反射角等于入射角，在法线右侧的空气中画出入射光线AO，方向指向入射点，然后再根据折射角小于入射角在水中画出折射光线OC。
14.一束光从空气中斜射到水面时发生反射和折射，OB是反射光线，请在图中作出入射光线和大致的折射光线。
15.如图所示，一束光射向一块玻璃砖，并穿过玻璃砖，画出这束光进入玻璃砖和离开玻璃砖后的光线。（注意标出法线）
解析：先画出法线，当光从空气中斜射入玻璃砖时，入射光线和折射光线分居法线的两侧，折射角小于入射角。当光从玻璃砖中斜射入空气时，折射角大于入射角。
解析：光束从A点折射入水中后，再经平面镜反射后过B点，眼睛在B点逆着光束看去，感觉到光束好像是从平面镜中的像点A'发出的一样。作图时先在平面镜中作出A点的像点A'，然后连接A'B，确定反射点O，再连接AO，最后沿光的传播方向标上箭头，注意实际光线用实线，辅助线用虚线表示。
16.如图所示，在清水池底水平放置一平面镜，一束光射向水面的A点，经水折射和平面镜一次反射后射向水面的B点，请作出该过程的光路图。
17.如图甲所示，小猫眼睛在空气中的A处看到水中鱼B的虚像B′，请在图乙中画出入射光线和折射光线。
解析：鱼的虚像应在折射光线的反向延长线上，连接AB′交水面于点O，OA即为折射光线，连接BO，BO即为入射光线。
解析：物体B反射的光斜射入水中时，发生折射，折射角小于入射角，折射光线向法线方向偏折，折射光线进入潜水员的眼睛，潜水员认为光始终沿直线传播，潜水员看到的B1是折射光反向延长线相交形成的虚像，比B的实际位置高，所以潜水员在水中看见岸上的物体B，实际上看到的是变高了的B的虚像B1。
18.如图所示，岸边有一物体B，潜水员从水中能看见B的像B1，请作出眼睛能看到B1的折射光路图。
19.平静水面上的小鸟和水中的小鱼，某时刻的实际位置如图所示，水面一侧C点的人眼恰好看到它们在水中的像重合，以小鸟眼睛A点代表小鸟，以小鱼眼睛B点代表小鱼，请画出小鸟在水中像的位置以及人眼看到小鱼和小鸟的光路图。（保留作图痕迹）
解析：找出小鸟关于水面的对称点A′，便为小鸟的像的位置。连接A′C，与水面交于点O，连接AO即为入射光线，OC为反射光线；看到水中的小鱼的像与飞在天空中的小鸟在水中的像重合，说明来自小鸟和小鱼的光线的入射点都在O点，连接BO即为入射光线，OC为折射光线。人眼逆着折射光看去，看到水中的小鱼的像与飞在天空中的小鸟的像重合。
