第3节　凸透镜成像的规律
第2课时　光学仪器的成像原理

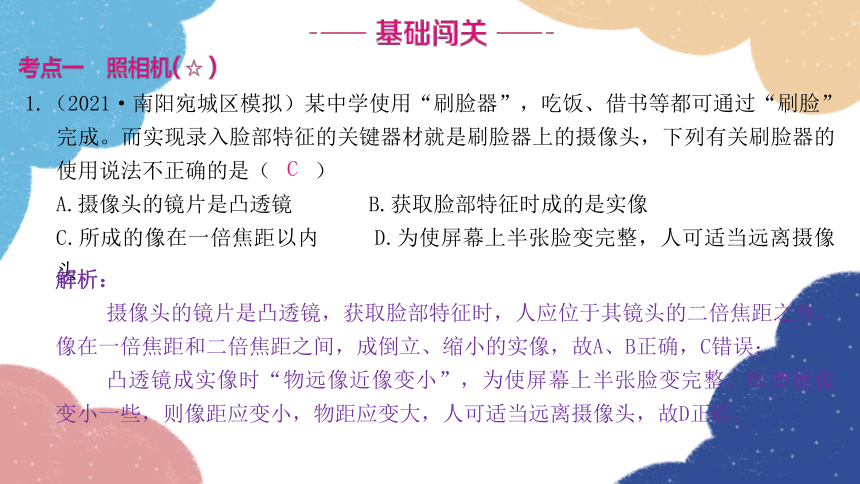

1.（2021·南阳宛城区模拟）某中学使用“刷脸器”，吃饭、借书等都可通过“刷脸”完成。而实现录入脸部特征的关键器材就是刷脸器上的摄像头，下列有关刷脸器的使用说法不正确的是（ ）
A.摄像头的镜片是凸透镜 B.获取脸部特征时成的是实像
C.所成的像在一倍焦距以内 D.为使屏幕上半张脸变完整，人可适当远离摄像头
解析：
摄像头的镜片是凸透镜，获取脸部特征时，人应位于其镜头的二倍焦距之外，像在一倍焦距和二倍焦距之间，成倒立、缩小的实像，故A、B正确，C错误；
凸透镜成实像时“物远像近像变小”，为使屏幕上半张脸变完整，即要使像变小一些，则像距应变小，物距应变大，人可适当远离摄像头，故D正确。
C

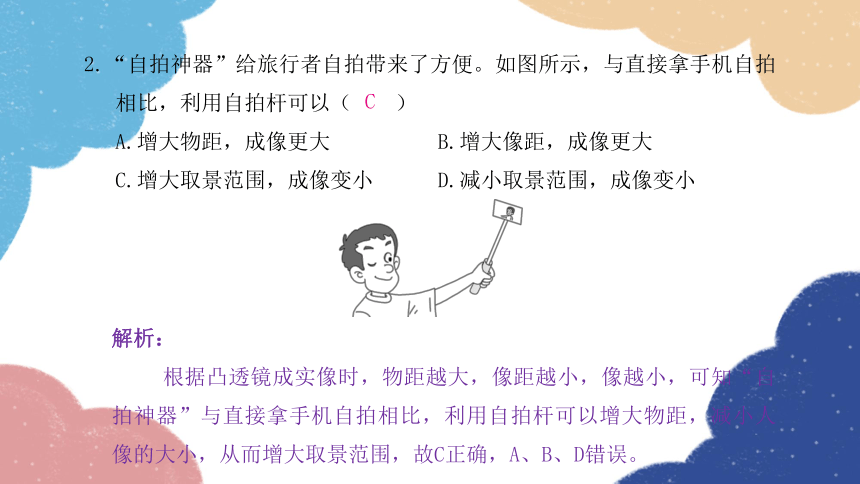

2.“自拍神器”给旅行者自拍带来了方便。如图所示，与直接拿手机自拍相比，利用自拍杆可以（ ）
A.增大物距，成像更大 B.增大像距，成像更大
C.增大取景范围，成像变小 D.减小取景范围，成像变小
解析：
根据凸透镜成实像时，物距越大，像距越小，像越小，可知“自拍神器”与直接拿手机自拍相比，利用自拍杆可以增大物距，减小人像的大小，从而增大取景范围，故C正确，A、B、D错误。
C

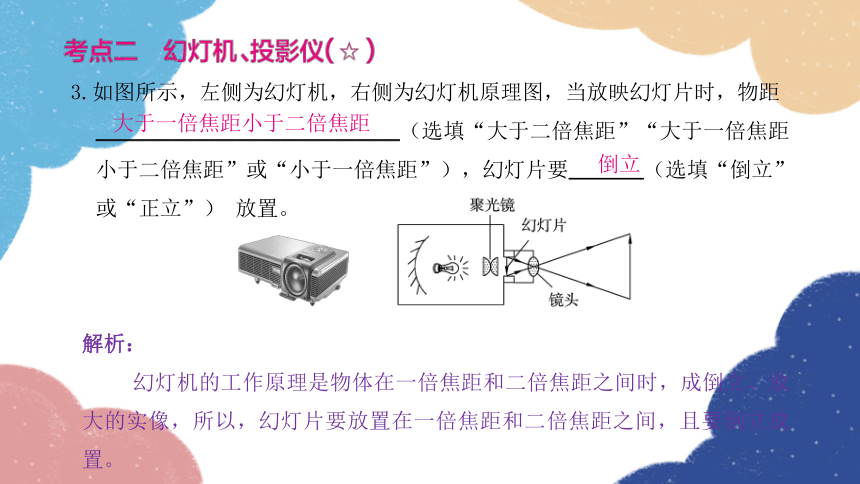

3.如图所示，左侧为幻灯机，右侧为幻灯机原理图，当放映幻灯片时，物距　　____________________________（选填“大于二倍焦距”“大于一倍焦距小于二倍焦距”或“小于一倍焦距”），幻灯片要　 　（选填“倒立”或“正立”） 放置。
解析：
幻灯机的工作原理是物体在一倍焦距和二倍焦距之间时，成倒立、放大的实像，所以，幻灯片要放置在一倍焦距和二倍焦距之间，且要倒立放置。
大于一倍焦距小于二倍焦距
倒立

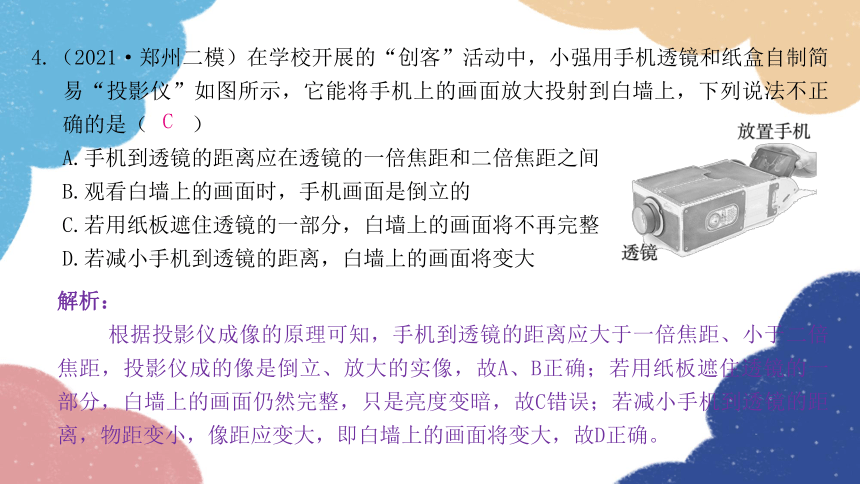

4.（2021·郑州二模）在学校开展的“创客”活动中，小强用手机透镜和纸盒自制简易“投影仪”如图所示，它能将手机上的画面放大投射到白墙上，下列说法不正确的是（ ）
A.手机到透镜的距离应在透镜的一倍焦距和二倍焦距之间
B.观看白墙上的画面时，手机画面是倒立的
C.若用纸板遮住透镜的一部分，白墙上的画面将不再完整
D.若减小手机到透镜的距离，白墙上的画面将变大
解析：
根据投影仪成像的原理可知，手机到透镜的距离应大于一倍焦距、小于二倍焦距，投影仪成的像是倒立、放大的实像，故A、B正确；若用纸板遮住透镜的一部分，白墙上的画面仍然完整，只是亮度变暗，故C错误；若减小手机到透镜的距离，物距变小，像距应变大，即白墙上的画面将变大，故D正确。
C

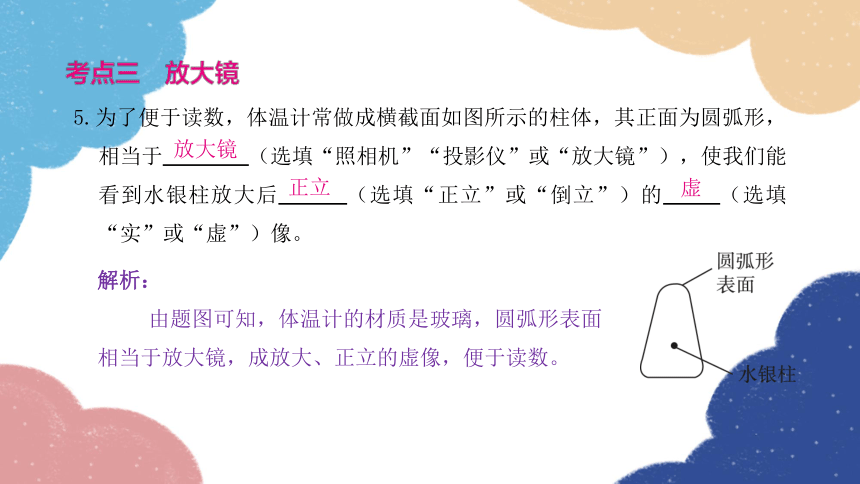

5.为了便于读数，体温计常做成横截面如图所示的柱体，其正面为圆弧形，相当于　 　（选填“照相机”“投影仪”或“放大镜”），使我们能看到水银柱放大后　 　（选填“正立”或“倒立”）的　 　（选填“实”或“虚”）像。
解析：
由题图可知，体温计的材质是玻璃，圆弧形表面相当于放大镜，成放大、正立的虚像，便于读数。
放大镜
正立
虚

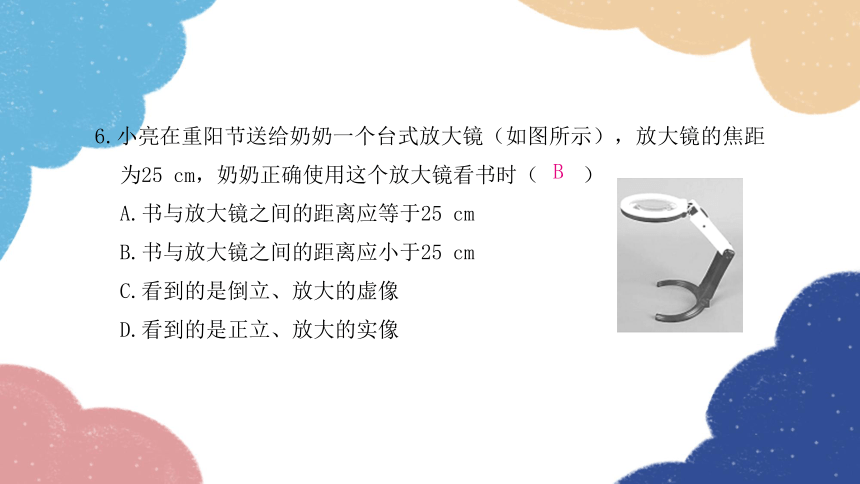

6.小亮在重阳节送给奶奶一个台式放大镜（如图所示），放大镜的焦距为25 cm，奶奶正确使用这个放大镜看书时（ ）
A.书与放大镜之间的距离应等于25 cm
B.书与放大镜之间的距离应小于25 cm
C.看到的是倒立、放大的虚像
D.看到的是正立、放大的实像
B
甲　　　　　　　　　　乙
7.（21-22·信阳商城期末）一幅如图甲所示的漫画立在桌面上。小明把一个装水的玻璃杯放在漫画前，惊奇地发现：透过水杯看到漫画中的老鼠变“胖”了，还掉头奔向猫，如图乙。小明观察分析透过水杯看到的是老鼠的　　（选填“实”或“虚”）像。
解析：
圆柱形玻璃杯盛满水，圆柱形玻璃杯中的水中间厚、边缘薄，形成水凸透镜；该凸透镜的上下厚薄相同，所以成实像时，像上下方向是正立的；由图乙可知，此时的老鼠的像与甲图中的老鼠相比，是放大的，左右颠倒的，该像属于实像。
实
8.用手机扫描二维码时，相当于给二维码照了一张照片，如图所示是某市民用手机扫描物品上的二维码查看相关信息，下列说法正确的是（ ）
A.摄像头是一个凹透镜
B.二维码位于摄像头的二倍焦距以外
C.二维码位于摄像头的一倍焦距和二倍焦距之间
D.当二维码超出手机上设定的方框时，物品不动，把手机靠近物品
解析：
用手机扫描二维码的原理与照相机的原理相同，摄像头是一个凸透镜，故A错误；
二维码在镜头的二倍焦距以外时成倒立、缩小的实像，故B正确，C错误；
当二维码超出手机上设定的方框时，说明所成的像大，应增大物距，使物品不动，把手机向远离二维码的方向移动，故D错误。
B
9.（2021·洛阳模拟）如图所示是投影仪的结构及原理示意图。下列关于它的叙述中不正确的是（ ）
A.平面镜起改变光路的作用
B.屏幕表面发生的是光的漫反射
C.镜头所成的像是倒立、放大的实像
D.若使屏幕上清晰的像变大，只需将
投影仪远离屏幕即可
解析：
若使屏幕上的像变大，应减小物距，增大像距，故应使镜头靠近投影片，屏幕远离透镜，故D错误。
D
10.（21-22·信阳浉河区期末）如图所示，用照相机给物体照相时，物体离照相机较远，物体在底片上成一个倒立、缩小的实像。为使成的像再小一些，可采取的方法是（ ）
A.减小物体与镜头间的距离
B.增大物体与镜头间的距离
C.增大物体与镜头间的距离，同时减小底片与镜头之间的距离
D.减小物体与镜头间的距离，同时增大底片与镜头之间的距离
解析：
照相机的调焦是指当改变物体和镜头的距离时，调节镜头和底片的距离。
用照相机照相时，为使成的像再小些，即需要让像距小些，同时物距应大些，故可采取的办法是增大物体与镜头间的距离，同时减小底片与镜头间的距离，故C正确。
C
11.（2021·南阳南召一模）微距摄影是指照相机通过镜头拍摄与物体等大或稍小的图像。如图所示是蜜蜂和花朵成在底片上的等大的像，则下列说法不正确的是（ ）
A.拍摄时蜜蜂和花朵应在距镜头二倍焦距处
B.如果想使蜜蜂和花朵的像适当变小，镜头应适当远离蜜蜂和花朵
C.如果想使蜜蜂和花朵的像适当变小，镜头应适当靠近蜜蜂和花朵
D.这种拍摄方法的像距大约等于物距
解析：
已知照相机的镜头是凸透镜，拍摄图像与物体等大，所以物距应等于二倍焦距，物体放在二倍焦距处，故A正确；
如果想使蜜蜂和花朵的像适当变小，根据凸透镜成实像时，“物远像近像变小”，可知镜头应适当远离蜜蜂和花朵，故B正确，C错误；
此时凸透镜成等大的实像，根据凸透镜成像的规律可知物距等于二倍焦距，像距也等于二倍焦距，即像距等于物距，故D正确。
C
12.在用一凸透镜研究其成像的规律时，某同学得到的部分实验信息如下表所示，根据表中信息判定下列说法正确的是（ ）
A.该凸透镜的焦距是15 cm
B.当u=25 cm时，凸透镜成放大的像，放大镜就是根据这一原理
制成的
C.当v=24 cm时，凸透镜成放大的像，照相机就是根据这一原理
制成的
D.若把物体从距凸透镜22 cm处向距凸透镜32 cm处滑动，像会逐渐变小
实验 次序 1 2 3 4 5
物距u/cm 50 40 30 25 20
像距v/cm 22 24 30 38 60
解析：
根据凸透镜成像规律，物体在二倍焦距时成倒立、等大的实像，且像距等于物距；由表中实验3的数据可知，f=15 cm，故A正确；
当u=25 cm时，物距大于一倍焦距、小于二倍焦距，凸透镜成倒立、放大的实像，根据这一原理可制成投影仪，故B错误；
当v=24 cm时，像在一倍焦距、二倍焦距之间，此时物体在二倍焦距以外，凸透镜成倒立、缩小的实像，照相机依据这一原理制成的，故C错误；
把物体从距凸透镜22 cm处向远离凸透镜移动，物距变大，像距变小，像变小，故D正确。
AD
13.如图所示，有一圆柱体PQ，放在凸透镜前图示位置，它所成的图像的形状是（ ）
解析：
圆柱体的右边Q在一倍焦距、二倍焦距之间，成的像是倒立、放大的实像；
圆柱体的左边P在二倍焦距以外，所成的像是倒立、缩小的实像，且右边Q的像距比左边P的像距大，故B正确，A、C、D错误。
B
