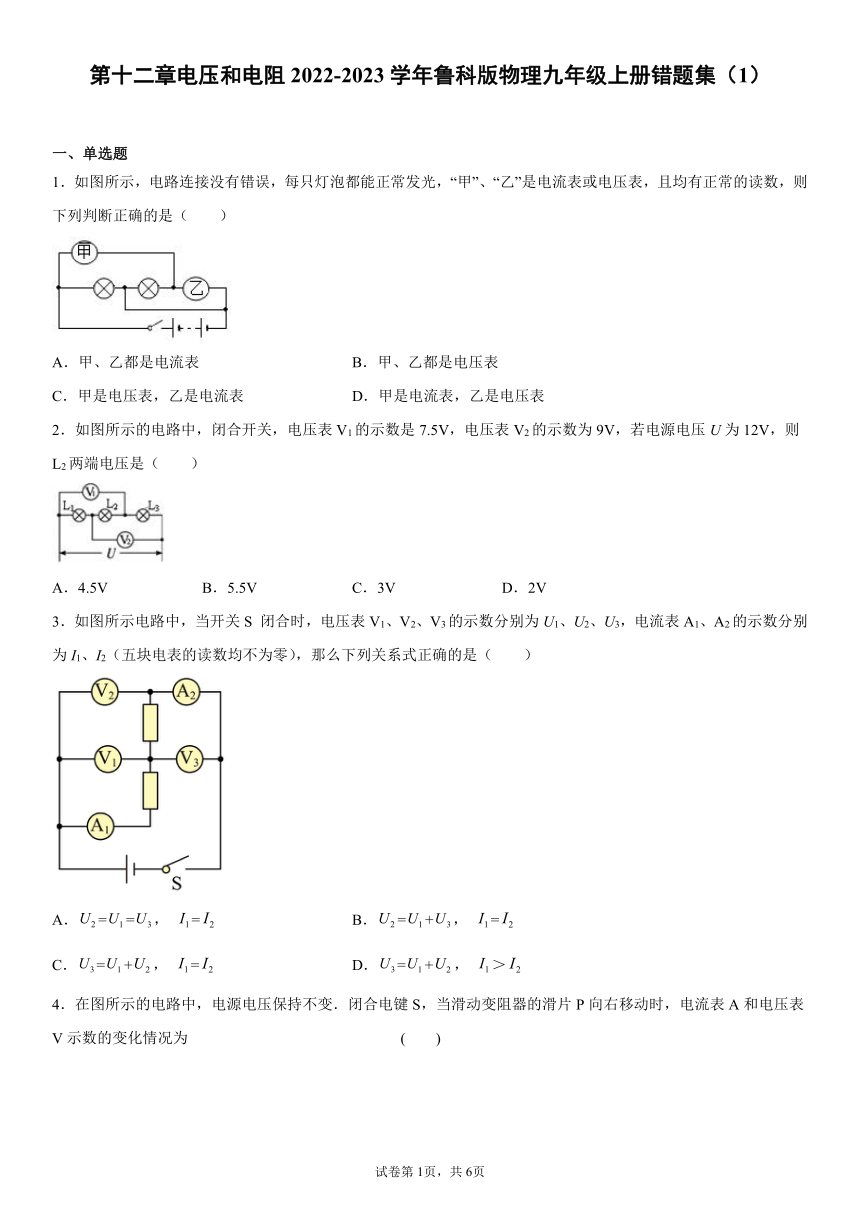

第十二章电压和电阻2022-2023学年鲁科版物理九年级上册错题集（1）
一、单选题
1．如图所示，电路连接没有错误，每只灯泡都能正常发光，“甲”、“乙”是电流表或电压表，且均有正常的读数，则下列判断正确的是（ ）
A．甲、乙都是电流表 B．甲、乙都是电压表
C．甲是电压表，乙是电流表 D．甲是电流表，乙是电压表
2．如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压U为12V，则L2两端电压是（ ）
A．4.5V B．5.5V C．3V D．2V
3．如图所示电路中，当开关S 闭合时，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2（五块电表的读数均不为零），那么下列关系式正确的是（ ）
A．==， = B．=+， =
C．=+， = D．=+， ＞

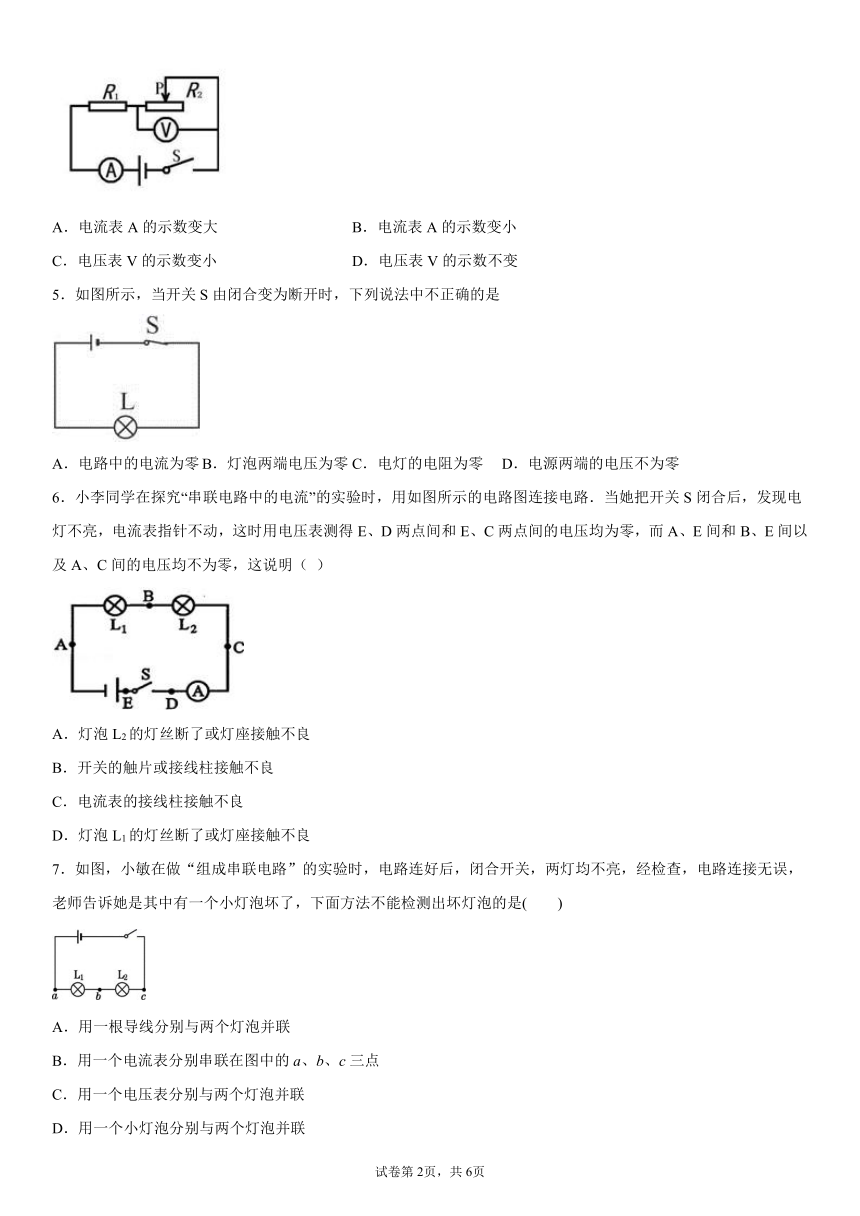

4．在图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A和电压表V示数的变化情况为 ( )
A．电流表A的示数变大 B．电流表A的示数变小
C．电压表V的示数变小 D．电压表V的示数不变
5．如图所示，当开关S由闭合变为断开时，下列说法中不正确的是
A．电路中的电流为零 B．灯泡两端电压为零 C．电灯的电阻为零 D．电源两端的电压不为零
6．小李同学在探究“串联电路中的电流”的实验时，用如图所示的电路图连接电路．当她把开关S闭合后，发现电灯不亮，电流表指针不动，这时用电压表测得E、D两点间和E、C两点间的电压均为零，而A、E间和B、E间以及A、C间的电压均不为零，这说明（ ）
A．灯泡L2的灯丝断了或灯座接触不良
B．开关的触片或接线柱接触不良
C．电流表的接线柱接触不良
D．灯泡L1的灯丝断了或灯座接触不良
7．如图，小敏在做“组成串联电路”的实验时，电路连好后，闭合开关，两灯均不亮，经检查，电路连接无误，老师告诉她是其中有一个小灯泡坏了，下面方法不能检测出坏灯泡的是( )
A．用一根导线分别与两个灯泡并联
B．用一个电流表分别串联在图中的a、b、c三点
C．用一个电压表分别与两个灯泡并联
D．用一个小灯泡分别与两个灯泡并联

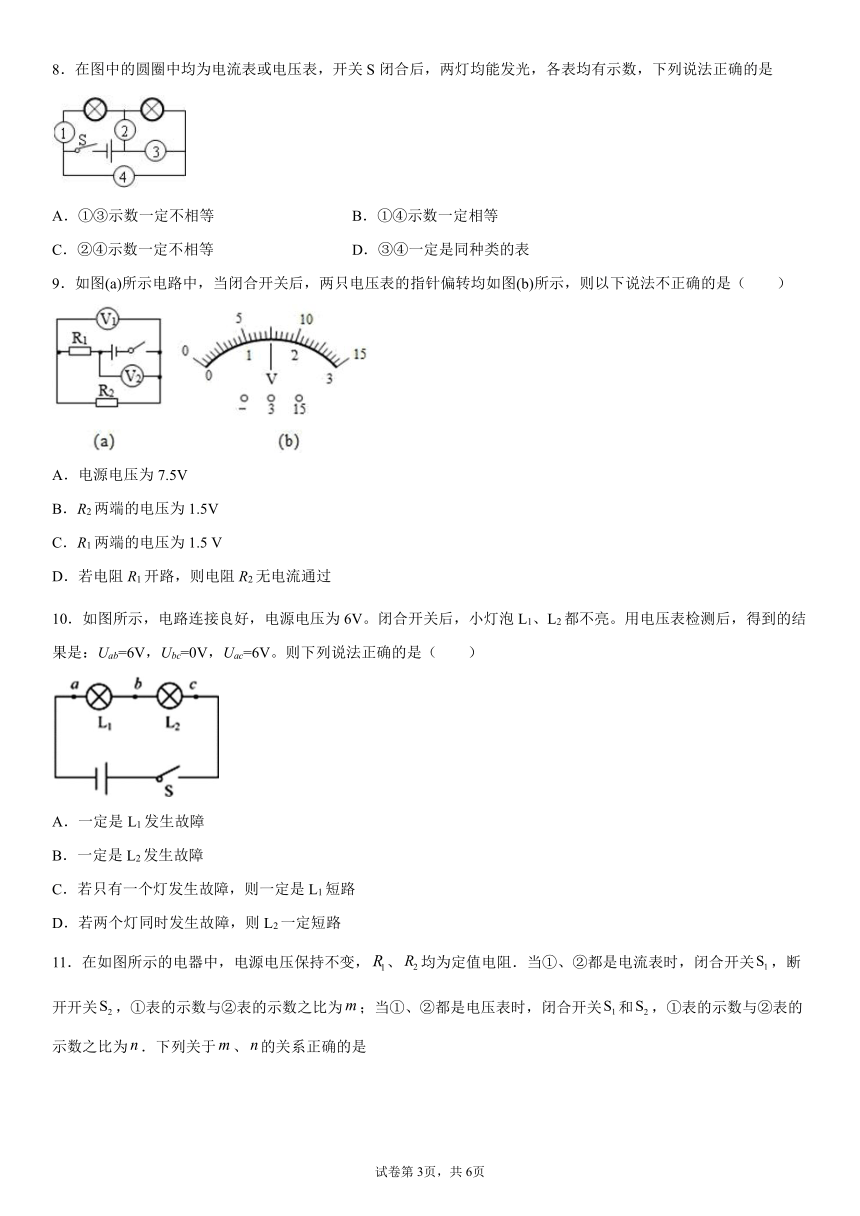

8．在图中的圆圈中均为电流表或电压表，开关S闭合后，两灯均能发光，各表均有示数，下列说法正确的是
A．①③示数一定不相等 B．①④示数一定相等
C．②④示数一定不相等 D．③④一定是同种类的表
9．如图(a)所示电路中，当闭合开关后，两只电压表的指针偏转均如图(b)所示，则以下说法不正确的是（ ）
A．电源电压为7.5V
B．R2两端的电压为1.5V
C．R1两端的电压为1.5 V
D．若电阻R1开路，则电阻R2无电流通过
10．如图所示，电路连接良好，电源电压为6V。闭合开关后，小灯泡L1、L2都不亮。用电压表检测后，得到的结果是：Uab=6V，Ubc=0V，Uac=6V。则下列说法正确的是（ ）
A．一定是L1发生故障
B．一定是L2发生故障
C．若只有一个灯发生故障，则一定是L1短路
D．若两个灯同时发生故障，则L2一定短路
11．在如图所示的电器中，电源电压保持不变，、均为定值电阻．当①、②都是电流表时，闭合开关，断开开关，①表的示数与②表的示数之比为；当①、②都是电压表时，闭合开关和，①表的示数与②表的示数之比为．下列关于、的关系正确的是
A．
B．
C．
D．因、未知，故、的关系无法确定
12．如图所示，当开关S闭合后，下列说法正确的是
A．灯L1与灯L2是串联，且灯L1被短路 B．电流表A1测的是灯L1的电流
C．电流表A2测的是灯L2的电流 D．电压表不能测出灯L1两端的电压
13．王瑞同学按图正确连接好电路，闭合开关后发现两电压表指针偏转角度相同。为寻找电路故障，用一根检测导线分别并联在灯L1或L2的两端，发现两电压表指针所指位置没有任何变化。由此可以推断（ ）
①L1可能短路 ②L2可能断路
③L1短路同时L2断路 ④检测导线一定断路
A．只有④正确 B．只有①②正确
C．只有③④正确 D．只有①②④正确
二、填空题
14．如图所示的电路中，物体M在导轨上平移时，带动变阻器的滑片P移动，通过电压表显示的示数，可反映出M移动距离的大小。闭合开关，当物体M向右移动时，电流表的示数_____， 电压表的示数_______（选填“变大”“变小”或“不变”）。
15．如图甲所示的电路中，当闭合开关后，两个电压表的指针均如图乙所示，则R1两端的电压为________V，R2两端的电压为________V；通过R1、R2的电流相比是________（选填“R1”“R2”或“一样”）大。
16．如图所示，要使灯和都能发光，甲、乙、丙为电压表或电流表：①若只闭合，则______为电流表，灯和为______联；②若均闭合，则______一定是电压表，灯和为______联。
17．用来勾画建筑物轮廓的灯泡的连接方式是____联，若一盏彩灯的电压是36V，要接在家庭电路中，至少能串联______个这样的灯泡。
18．如图所示的电路中，电源电压U=6 V恒定不变，R1=10 Ω，R2=20 Ω，开关闭合后，电压表的示数为_____V，若 R1、R2并联后仍接在该电源两端，则通过R1、R2的电流之比I1∶I2=_____。
19．如图所示的电路中，除了一根导线是断的，其余的器材完好无损，电路连接正常．为了查出这根导线，小刚将电压表的负接线柱一直接在电源的负极，正接线柱与灯L1的a接线柱相连时，电压表有示数；再将电压表的正接线柱与灯L2的b接线柱相连时，电压表没有示数．由此可知，发生断路的是导线_____．
20．如图所示电路，电源电压适当且不变，V1和V2为电压表，A为电流表，L1和L2为小灯泡，R为滑动变阻器，开关闭合前，滑动变阻器的滑片P处于最大阻值处。若闭合开关S、S1、S2，并将滑动变阻器的滑片P移至中点处，则灯L2______ （选填“亮”或“不亮”）；若闭合开关S、S2，断开开关S1，滑片P从中点向B端移动过程中，电压表V1示数 ______ 。（选填“变大”、“变小”或“保持不变”）。
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．D
2．A
3．B
4．B
5．C
6．A
7．B
8．C
9．C
10．D
11．B
12．C
13．A
14．不变 变大
15．4.8 1.2 一样
16．甲、乙、丙 并 乙、丙 串
17．并 7
18．4 2∶1
19．3
20．亮 保持不变
答案第1页，共2页
答案第1页，共2页
