第1节　透镜
第五章　透镜及其应用

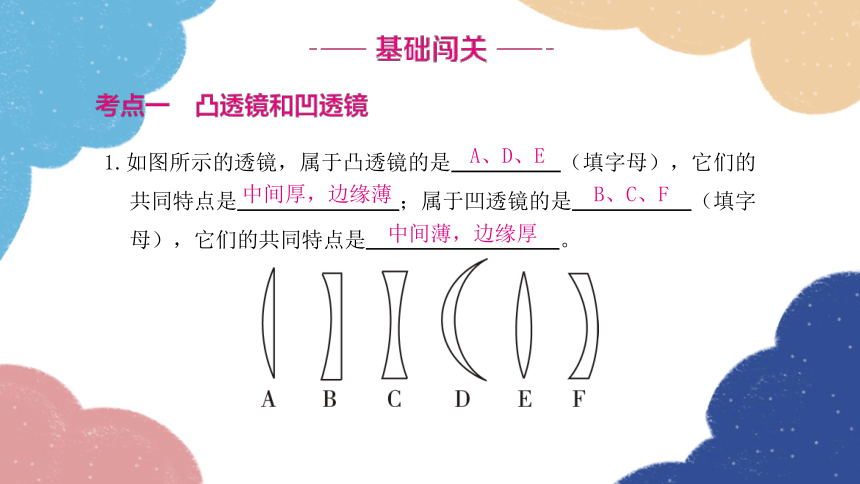

1.如图所示的透镜，属于凸透镜的是　 　（填字母），它们的共同特点是　 　；属于凹透镜的是　 　（填字母），它们的共同特点是　 　。
A、D、E
中间厚，边缘薄
B、C、F
中间薄，边缘厚
甲透镜　　　　　乙透镜

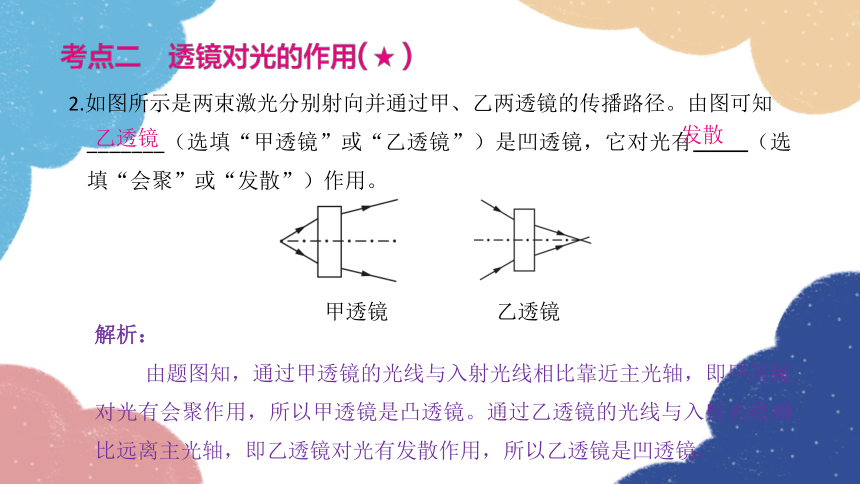

2.如图所示是两束激光分别射向并通过甲、乙两透镜的传播路径。由图可知　　_______（选填“甲透镜”或“乙透镜”）是凹透镜，它对光有　 　（选填“会聚”或“发散”）作用。
解析：
由题图知，通过甲透镜的光线与入射光线相比靠近主光轴，即甲透镜对光有会聚作用，所以甲透镜是凸透镜。通过乙透镜的光线与入射光线相比远离主光轴，即乙透镜对光有发散作用，所以乙透镜是凹透镜。
乙透镜
发散
3.雨过天晴，牧民必须及时清除草垛塑料大棚上的积水（如图所示），这是因为积水和塑料薄膜形成了　 　，对光有　 　作用，使阳光会聚到干草上，易发生火灾。
解析：
积水和塑料薄膜形成了凸透镜，凸透镜对阳光有会聚作用，若阳光会聚到一点，该点温度升高，照到牧民存放的干草上有可能发生火灾，所以要及时清除积水。
凸透镜
会聚

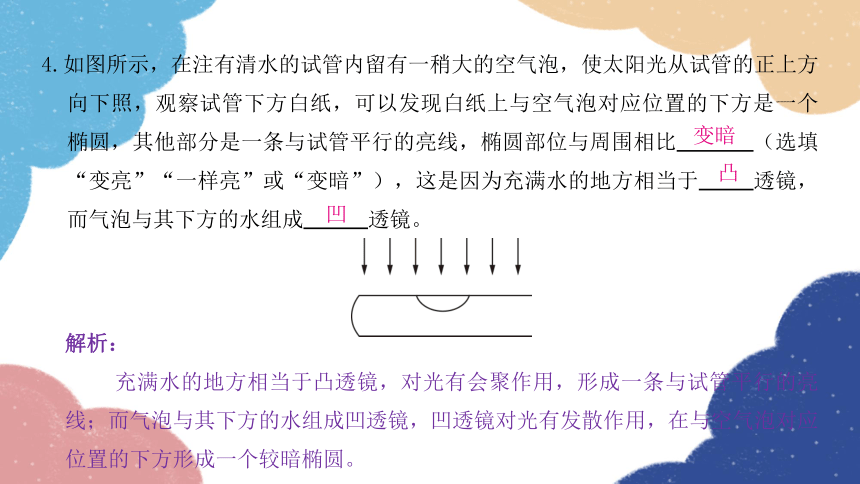

4.如图所示，在注有清水的试管内留有一稍大的空气泡，使太阳光从试管的正上方向下照，观察试管下方白纸，可以发现白纸上与空气泡对应位置的下方是一个椭圆，其他部分是一条与试管平行的亮线，椭圆部位与周围相比　 　（选填“变亮”“一样亮”或“变暗”），这是因为充满水的地方相当于　 　透镜，而气泡与其下方的水组成　 　透镜。
解析：
充满水的地方相当于凸透镜，对光有会聚作用，形成一条与试管平行的亮线；而气泡与其下方的水组成凹透镜，凹透镜对光有发散作用，在与空气泡对应位置的下方形成一个较暗椭圆。
变暗
凸
凹
解析：
凸透镜对光起会聚作用；凹透镜对光起发散作用。
由题图可知，阳光通过眼镜镜片形成的光斑中间比四周暗，对光起发散作用，所以是凹透镜。

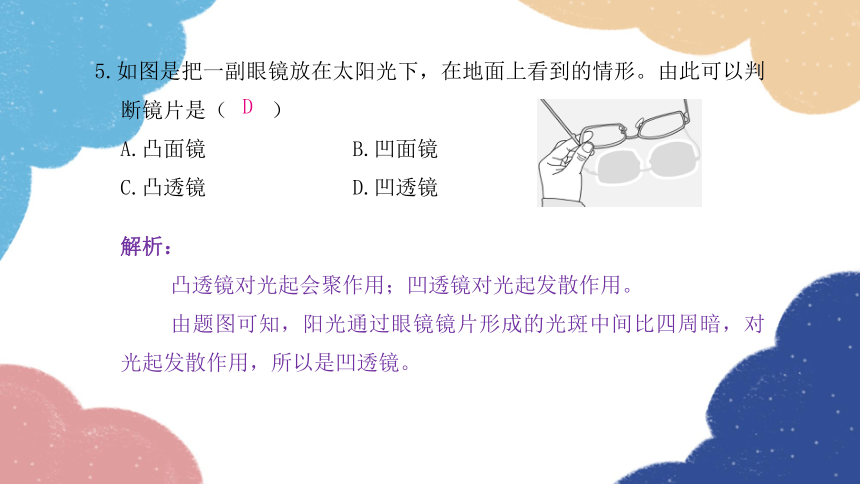

5.如图是把一副眼镜放在太阳光下，在地面上看到的情形。由此可以判断镜片是（ ）
A.凸面镜 B.凹面镜
C.凸透镜 D.凹透镜
D

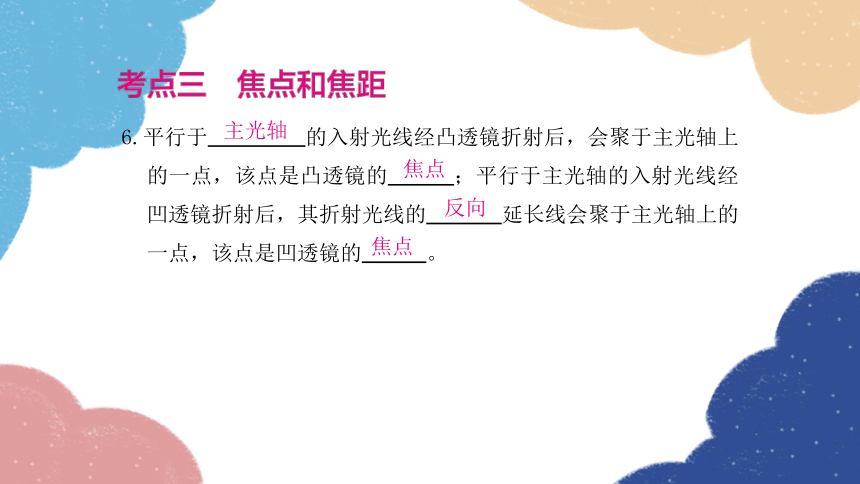

6.平行于　 　的入射光线经凸透镜折射后，会聚于主光轴上的一点，该点是凸透镜的　 　；平行于主光轴的入射光线经凹透镜折射后，其折射光线的　 　延长线会聚于主光轴上的一点，该点是凹透镜的　 　。
主光轴
焦点
反向
焦点
7.如图所示，让凸透镜正对着光源，拿一张白纸在它的另一侧来回移动，在白纸上能得到一个最小、最亮的光斑，这个光斑所在位置就是凸透镜的　 　，该凸透镜的焦距是　 　cm。
焦点
11.0
8.小明在实验室用一束平行光分别照射由两种材料做成的直径相同凸透镜A、B、C（A和C为同种材料），得到了如图所示的光路图。
（1）比较A和B两凸透镜的光路可得到的结论是：凹凸程度相同时，凸透镜的焦距与　 　有关。
（2）比较A和C两凸透镜的光路可得到的结论是：___________________________
_____________________________________。
（3）本实验用到的实验方法是　 　。
材料
材料相同时，凸起程度越大，凸透镜的焦距越短，对光的会聚能力越强
控制变量法
9.透镜上有一点，这个点叫透镜的光心，光通过它时传播方向　 　。
不变
10.如图甲、乙所示，请在图中画出入射光线通过透镜后的折射光线。
解析：
平行于主光轴的光线经凸透镜后一定过焦点；过焦点的光线经凸透镜后平行主光轴射出；过光心的光线经凸透镜后传播方向不变。正对着凹透镜另一侧焦点的入射光线，经凹透镜折射后平行于主光轴射出；平行于主光轴的光线经凹透镜折射后，发散射出，折射光线的反向延长线与主光轴在焦点处相交；过光心的光线经凹透镜后传播方向不变。
11.（河南中考）如图所示，晋代张华的《博物志》记载：“削冰令圆，举以向日，以艾承其影，则得火”。“削冰令圆”就是把冰块制成　 　镜。要得火，应把“艾”放在镜的　 　位置，确定这一位置的方法：将冰正对着太阳光，在其下方找一个　 　的点。
解析：
将冰制成中间厚、边缘薄的凸透镜，将凸透镜正对太阳光，调整凸透镜的位置，在凸透镜后面能形成一个最小、最亮的光斑，这个光斑是凸透镜的焦点。凸透镜焦点处的温度很高，将要点燃的“艾”放在焦点位置，温度达到着火点时，“艾”被点燃。
凸透
焦点
最小、最亮
12.如图所示，夜晚，把桌子放在手电筒的正下方，在桌面上放一张白纸，然后再把凹透镜放在白纸上。打开手电筒，当逐渐向上移动凹透镜时，可以观察到：通过凹透镜的光束在白纸上所形成的光斑的面积会随着凹透镜移动而逐渐变　　（选填“大”或“小”），光斑的亮度则逐渐变　　（选填“亮”或“暗”）。
解析：
凹透镜使光线发散，当逐渐向上移动凹透镜时，手电筒照向凹透镜的光线变得更发散，所以纸上的光斑越大，光线越分散，光斑的亮度就越暗。
大
暗
13.（20-21·信阳平桥区期末改编）下列关于透镜的说法中，正确的是 （ ）
A.凸透镜和凹透镜都有焦点
B.凸透镜只对平行光有会聚作用
C.凸透镜两个焦点之间的距离叫做焦距
D.平行光经过凸透镜折射后一定会聚于焦点
解析：
凸透镜对光有会聚作用，不单指对平行光，故B错误；
凸透镜的焦点到光心的距离为焦距，而不是两个焦点之间的距离，故C错误；
只有平行于主光轴的光线经凸透镜折射后才会聚于焦点，故D错误。
A
14.一种手电筒上所用的聚光电珠如图所示，其前端相当于一个玻璃制成的凸透镜，为了使灯丝发出的光经“凸透镜”后变成平行光，应把灯丝放在（ ）
A.焦点处 B.焦点以内
C.焦点以外 D.任意位置
解析：
根据光路的可逆性可知，从焦点发出的光经凸透镜折射后将平行于主光轴，故A正确，B、C、D错误。
A
15.如图所示，将凸透镜正对太阳光，下方的纸上呈现一个圆形的光斑，这时光斑到凸透镜的距离为8 cm；将纸远离凸透镜的过程中光斑逐渐变小、变亮，该凸透镜的焦距（ ）
A.一定小于8 cm
B.一定等于8 cm
C.一定大于8 cm
D.可能小于8 cm，也可能大于8 cm
解析：
如题图所示，将纸远离凸透镜的过程中光斑逐渐变小、变亮，可知纸上呈现的圆形的光斑不是最小、最亮的点，即不是凸透镜的焦点，圆形光斑到透镜光心的距离小于焦点到光心的距离，则该凸透镜的焦距一定大于8 cm。
C
16.（21-22·洛阳偃师期末）图中的天文望远镜是由两个透镜组成的，请完成这条入射光线经过两个透镜的光路（其中F1是透镜L1的焦点，F2是透镜L2的焦点）。
解析：
射向凹透镜焦点的光线，经凹透镜发散后，将平行于主光轴，通过凸透镜后将会聚到凸透镜的焦点。
17.（21-22·南阳二十一中阶段检测）如图所示，一束光垂直于凹透镜的主光轴射向平面镜，请在图中画出该束光经平面镜反射再通过凹透镜折射的光路图。
解析：
过入射点垂直于镜面作出法线，在法线右侧根据反射角等于入射角画出反射光线；由题知，入射光线与平面镜的夹角为45°，则反射角等于入射角，大小为90°-45°=45°，所以反射光线垂直于入射光线；由题知，入射光线垂直于凹透镜的主光轴，则反射光线平行于主光轴，而平行于主光轴的光线经凹透镜折射后折射光线的反向延长线过焦点。
