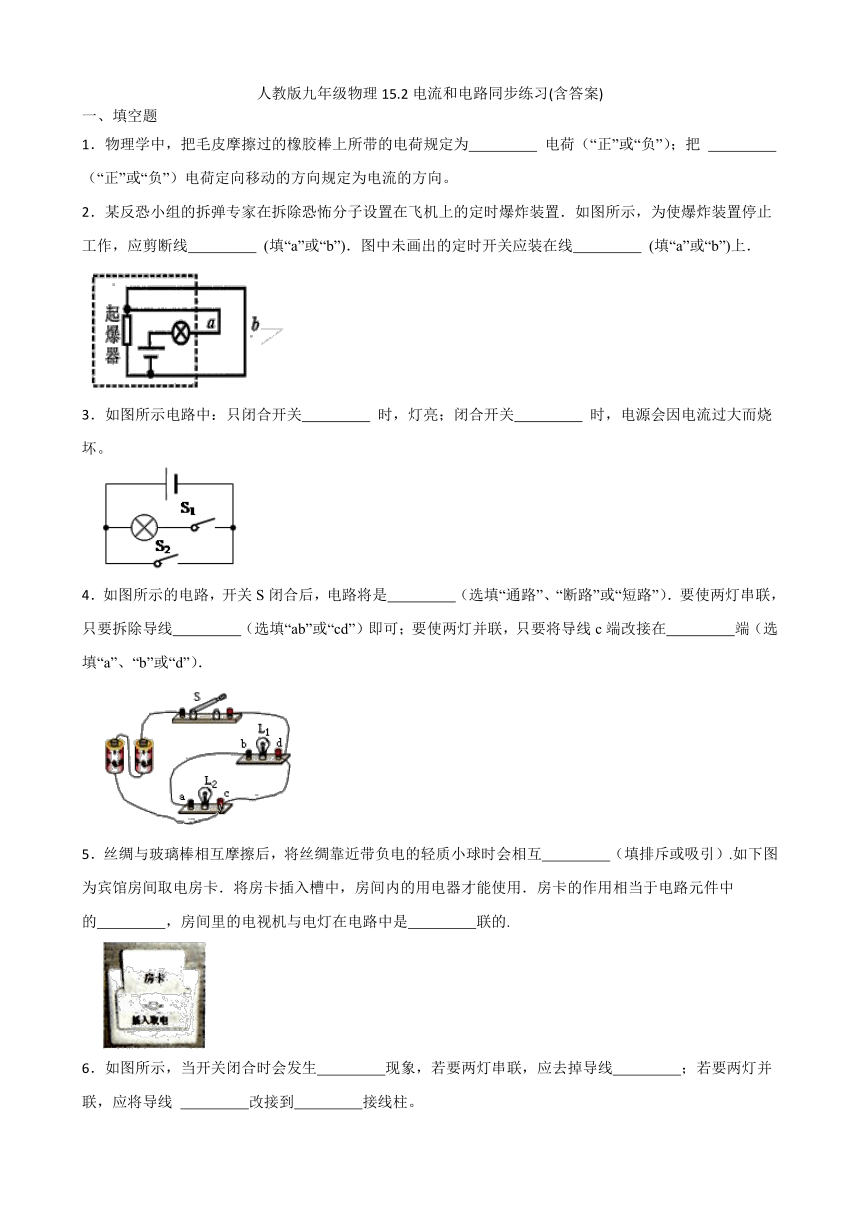

人教版九年级物理15.2电流和电路同步练习(含答案)

人教版九年级物理15.2电流和电路同步练习(含答案)
一、填空题
1．物理学中，把毛皮摩擦过的橡胶棒上所带的电荷规定为　 　 电荷（“正”或“负”）；把 　 　 （“正”或“负”）电荷定向移动的方向规定为电流的方向。
2．某反恐小组的拆弹专家在拆除恐怖分子设置在飞机上的定时爆炸装置．如图所示，为使爆炸装置停止工作，应剪断线　 　 (填“a”或“b”)．图中未画出的定时开关应装在线　 　 (填“a”或“b”)上．
3．如图所示电路中：只闭合开关　 　 时，灯亮；闭合开关　 　 时，电源会因电流过大而烧坏。
4．如图所示的电路，开关S闭合后，电路将是　 　（选填“通路”、“断路”或“短路”）．要使两灯串联，只要拆除导线　 　（选填“ab”或“cd”）即可；要使两灯并联，只要将导线c端改接在　 　端（选填“a”、“b”或“d”）．
5．丝绸与玻璃棒相互摩擦后，将丝绸靠近带负电的轻质小球时会相互　 　（填排斥或吸引）.如下图为宾馆房间取电房卡．将房卡插入槽中，房间内的用电器才能使用．房卡的作用相当于电路元件中的　 　，房间里的电视机与电灯在电路中是　 　联的.

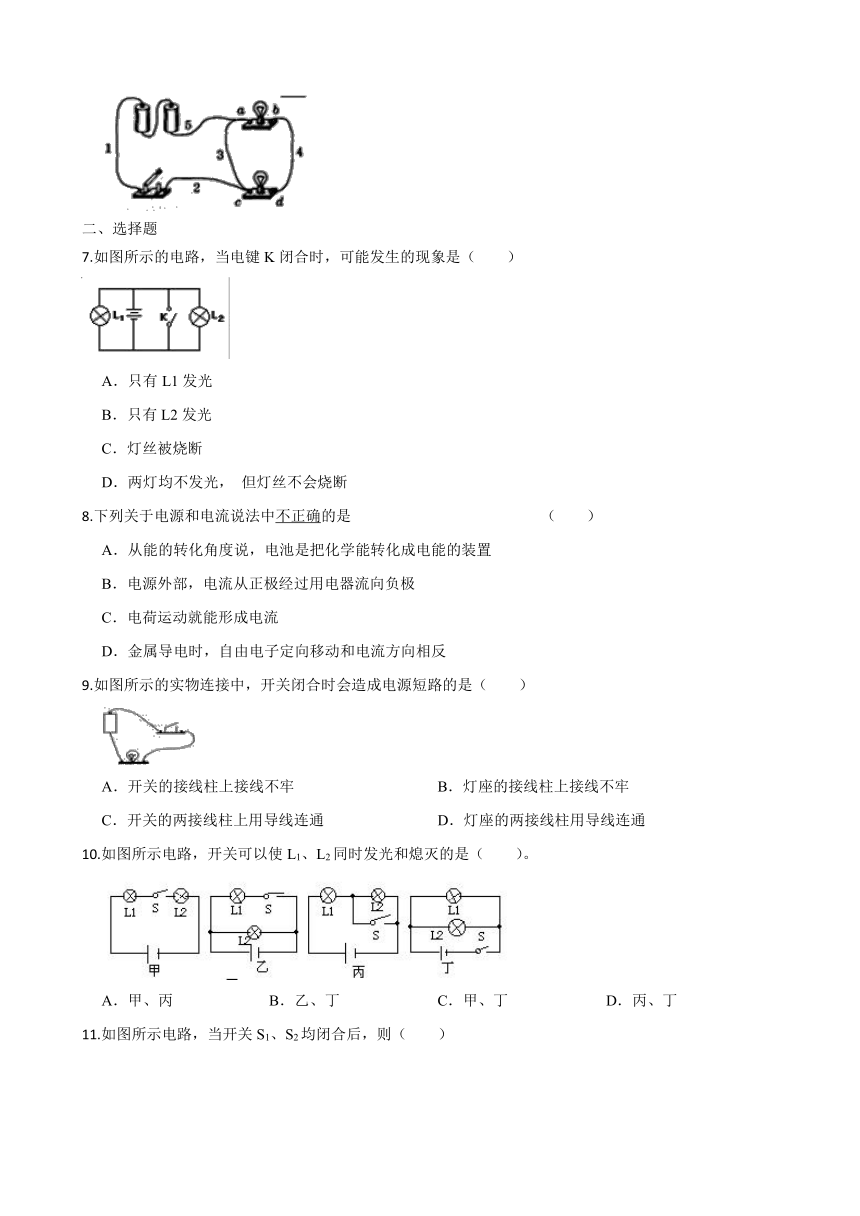

6．如图所示，当开关闭合时会发生　 　现象，若要两灯串联，应去掉导线　 　；若要两灯并联，应将导线 　 　改接到　 　接线柱。
二、选择题
7.如图所示的电路，当电键K闭合时，可能发生的现象是（　　）
A．只有L1发光
B．只有L2发光
C．灯丝被烧断
D．两灯均不发光， 但灯丝不会烧断
8.下列关于电源和电流说法中不正确的是 （　　）
A．从能的转化角度说，电池是把化学能转化成电能的装置
B．电源外部，电流从正极经过用电器流向负极
C．电荷运动就能形成电流
D．金属导电时，自由电子定向移动和电流方向相反
9.如图所示的实物连接中，开关闭合时会造成电源短路的是（　　）
A．开关的接线柱上接线不牢 B．灯座的接线柱上接线不牢
C．开关的两接线柱上用导线连通 D．灯座的两接线柱用导线连通
10.如图所示电路，开关可以使L1、L2同时发光和熄灭的是（　　）。
A．甲、丙 B．乙、丁 C．甲、丁 D．丙、丁
11.如图所示电路，当开关S1、S2均闭合后，则（　　）
A．L1、L2都发光 B．L1、L2都不发光
C．L1能发光，L2不能发光 D．L1不能发光，L2能发光
12.下列哪个用电器的电流为5×104μA（　　）
A．空调 B．晶体管收音机
C．家用电冰箱 D．500W电熨斗
13.如图所示，用电器正常工作时电流最小的是 （　　）
A．电熨斗 B．电子计算器 C．电饭煲 D．微波炉
14.关于如图所示的电路，下列说法中正确的是(　　)
A．S闭合后，L1、L2并联且都能发光
B．S闭合后，电路将发生短路
C．要使L1、L2串联，可去掉导线a
D．若将导线M从接线柱B改接到接线柱A上，则S闭合后电路将发生短路
三、画图题
15.在图右边的方框内画出图对应的电路图。
16.根据如图所示的实物连接图，在虚线框中画出相应的电路图。
四、实验探究题
17.在连接电路时，如发现有连接错误，不少同学习惯于将电路全部拆散，重新连接。其实，有时只要思考一下，拆除或改接某些导线就能解决问题。现在考考你，如图是某同学连接的电路：
（1）如果合上开关，将出现　 　现象（选填“断路”或“短路”）。
（2）对于这个电路，只须拆除一根导线，就能成为两灯串联的正确电路，请在要拆除的那根线上打上“×”号。
答案
1.负；正
2.a；b
3.S1；S2
4.短路；cd；a
5.排斥；开关；并联
6.短路；3；2；d
7-14DCDCBBBB
15.16.
17.（1）短路（2）
