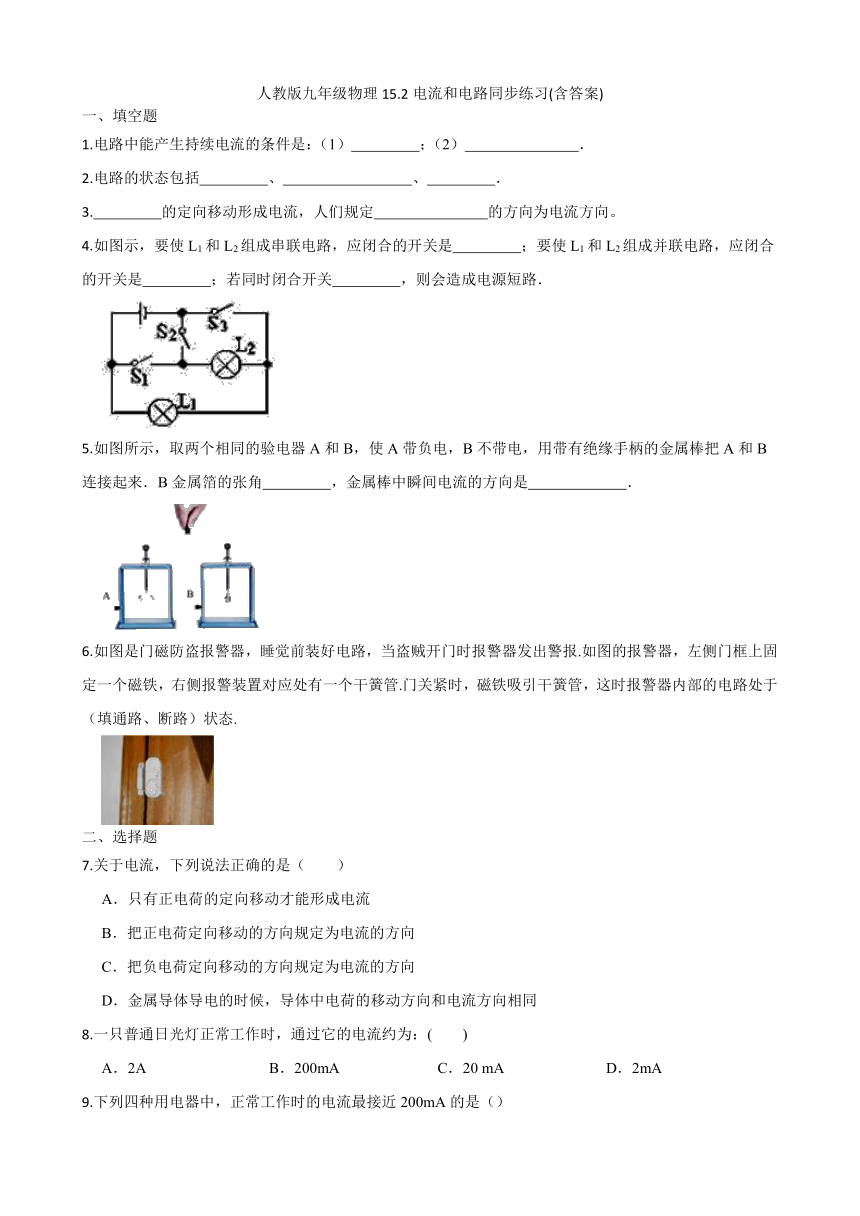

人教版九年级物理15.2电流和电路同步练习(含答案)
一、填空题
1.电路中能产生持续电流的条件是:(1)   ;(2)   .
2.电路的状态包括   、   、   .
3.   的定向移动形成电流,人们规定   的方向为电流方向。
4.如图示,要使L1和L2组成串联电路,应闭合的开关是   ;要使L1和L2组成并联电路,应闭合的开关是   ;若同时闭合开关   ,则会造成电源短路.
5.如图所示,取两个相同的验电器A和B,使A带负电,B不带电,用带有绝缘手柄的金属棒把A和B连接起来.B金属箔的张角   ,金属棒中瞬间电流的方向是   .
6.如图是门磁防盗报警器,睡觉前装好电路,当盗贼开门时报警器发出警报.如图的报警器,左侧门框上固定一个磁铁,右侧报警装置对应处有一个干簧管.门关紧时,磁铁吸引干簧管,这时报警器内部的电路处于   (填通路、断路)状态.
二、选择题
7.关于电流,下列说法正确的是(  )
A.只有正电荷的定向移动才能形成电流
B.把正电荷定向移动的方向规定为电流的方向
C.把负电荷定向移动的方向规定为电流的方向
D.金属导体导电的时候,导体中电荷的移动方向和电流方向相同
8.一只普通日光灯正常工作时,通过它的电流约为:(  )
A.2A B.200mA C.20 mA D.2mA
9.下列四种用电器中,正常工作时的电流最接近200mA的是()

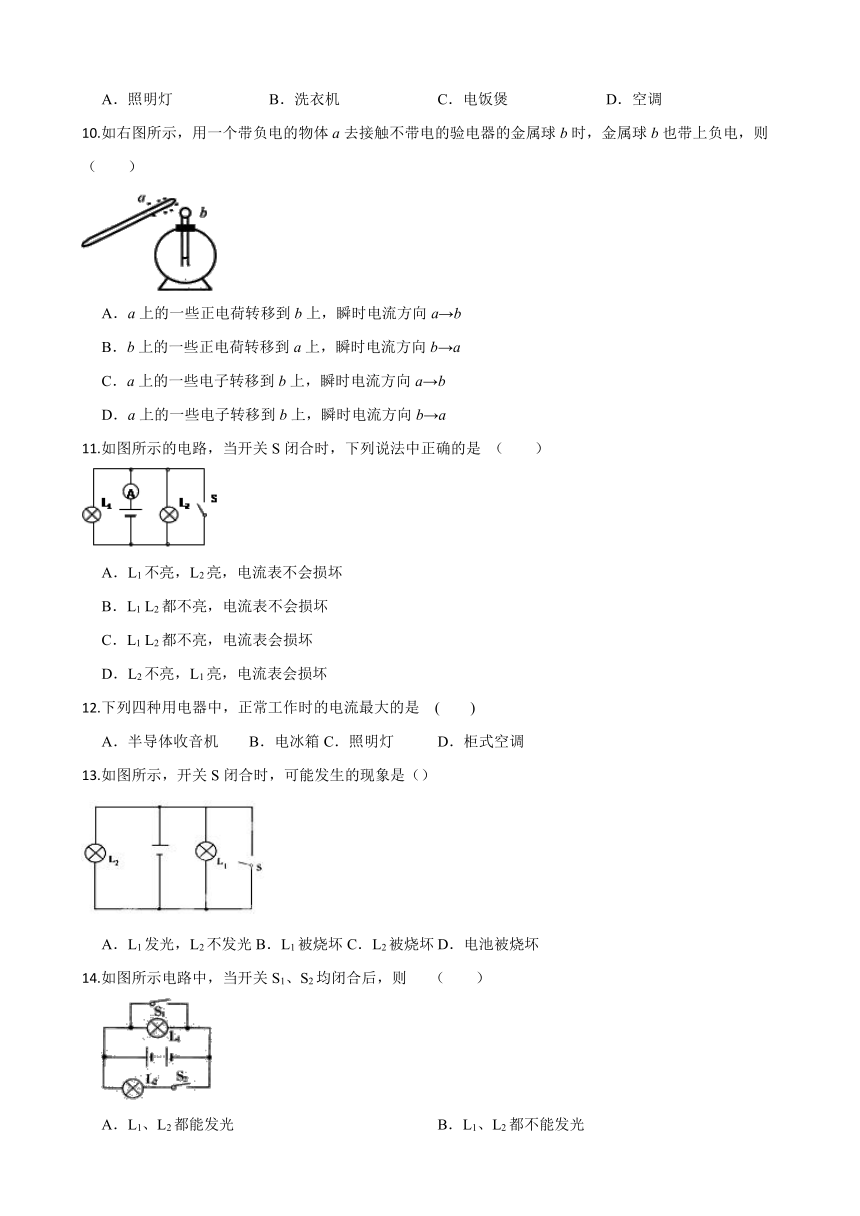

A.照明灯 B.洗衣机 C.电饭煲 D.空调
10.如右图所示,用一个带负电的物体a去接触不带电的验电器的金属球b时,金属球b也带上负电,则(  )
A.a上的一些正电荷转移到b上,瞬时电流方向a→b
B.b上的一些正电荷转移到a上,瞬时电流方向b→a
C.a上的一些电子转移到b上,瞬时电流方向a→b
D.a上的一些电子转移到b上,瞬时电流方向b→a
11.如图所示的电路,当开关S闭合时,下列说法中正确的是 (  )
A.L1不亮,L2亮,电流表不会损坏
B.L1 L2都不亮,电流表不会损坏
C.L1 L2都不亮,电流表会损坏
D.L2不亮,L1亮,电流表会损坏
12.下列四种用电器中,正常工作时的电流最大的是 (  )
A.半导体收音机 B.电冰箱C.照明灯 D.柜式空调
13.如图所示,开关S闭合时,可能发生的现象是()
A.L1发光,L2不发光B.L1被烧坏C.L2被烧坏 D.电池被烧坏
14.如图所示电路中,当开关S1、S2均闭合后,则 (  )
A.L1、L2都能发光 B.L1、L2都不能发光
C.Ll能发光,L2不能发光 D.Ll不能发光,L2能发光
三、画图题
15.如图所示,请根据左侧实物图,在右图线框内画出对应的电路图.
16.请根据图中电路实物图,在方框内画出其电路图。
四、实验探究题
17.阅读短文,回答问题。
彩灯为什么能闪烁
道路两侧的树上和商店门前五光十色的彩灯,扮靓了我们的城市,它们由许多小彩灯串联而成,有些彩灯还会不停的闪烁,如图甲所示。
彩灯能闪烁是因为彩灯电路里串联了一只“跳泡”,它会使电路不断通断,引起电路一会灭一会亮。
如图乙所示为跳泡的结构图,跳泡主要由充有氖气的玻璃泡 双金属触片 两个电极组成 双金属触片是由长和宽相同的铜片和铁片组成, 且两金属片被紧紧地铆在一起,受热时铜片膨胀得比铁片大,双金属片便向铁片那边弯曲。氖气的导电效果比双金属片差得多,但接电后的热效应好。
当彩灯电路未接通时,双金属触片与两个电极之间断开;接通电路后,跳泡内电极之间产生了高压可以击穿氖气导电,氖气导电时发光发热,引起跳泡内的双金属片受热后弯曲与两个电极接触,电路接通,彩灯发光,而灯泡里的氖气不再导电,氖气的温度迅速下降,双金属片恢复原状与电极分离,迅速切断电源,彩灯不发光,此刻两电极之间又产生高压而击穿氖气到电,使电路接通。如此循环工作,彩灯就会不停的闪烁。跳泡内氖气的击穿电压不能低于150V,否则氖气不能被击穿导电而发光。
(1)跳泡在彩灯电路中相当于______。
A.导线 B.用电器 C.电源 D.开关
(2)双金属片在电路中受热温度升高是利用   方式改变物体内能的。
(3)彩灯在不停闪烁,当彩灯从亮到灭的过程中,双金属片的内能______。
A.不断增大 B.不断减小
C.先增大后减小 D.先减小后增大
(4)下列是双金属片在跳泡内的结构示意图,其中最合理的是______。
A. B.
C. D.
(5)当电路接通,跳泡里的氖气不再导电的原因是   。
答案
1.有电源;电路是通路
2.通路;断路(开路);短路
3.电荷;正电荷定向
4.S2;S1、S3;S1、S2
5.增大;从B流向A
6.断路
7-14 BBADCDDB
15.16.
17.(1)D(2)热传递(3)C(4)A(5)双金属片接通电极,将氖气短路,电压减小为0,从而不能通电
