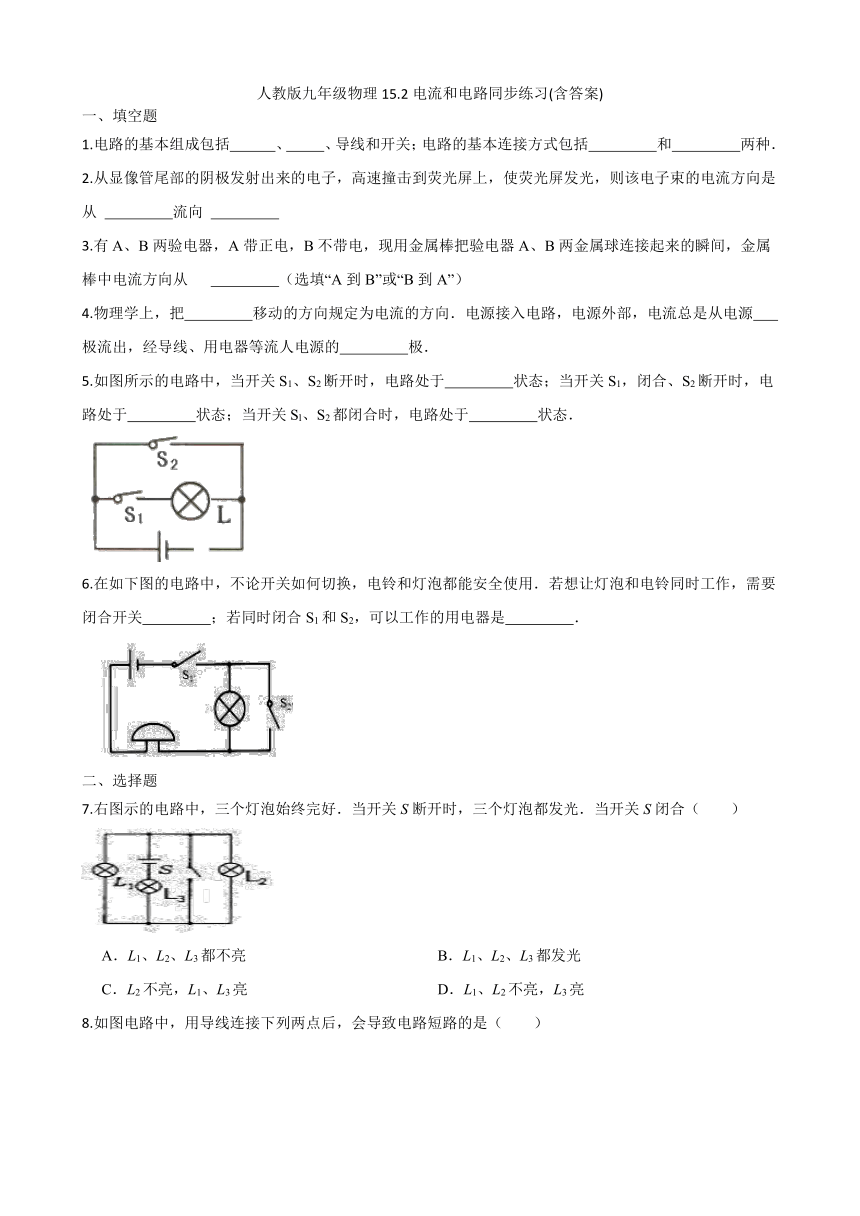

人教版九年级物理15.2电流和电路同步练习(含答案)
一、填空题
1.电路的基本组成包括  、   、导线和开关;电路的基本连接方式包括   和   两种.
2.从显像管尾部的阴极发射出来的电子,高速撞击到荧光屏上,使荧光屏发光,则该电子束的电流方向是从    流向
3.有A、B两验电器,A带正电,B不带电,现用金属棒把验电器A、B两金属球连接起来的瞬间,金属棒中电流方向从     (选填“A到B”或“B到A”)
4.物理学上,把   移动的方向规定为电流的方向.电源接入电路,电源外部,电流总是从电源   极流出,经导线、用电器等流人电源的   极.
5.如图所示的电路中,当开关S1、S2断开时,电路处于   状态;当开关S1,闭合、S2断开时,电路处于   状态;当开关Sl、S2都闭合时,电路处于   状态.
6.在如下图的电路中,不论开关如何切换,电铃和灯泡都能安全使用.若想让灯泡和电铃同时工作,需要闭合开关   ;若同时闭合S1和S2,可以工作的用电器是   .
二、选择题
7.右图示的电路中,三个灯泡始终完好.当开关S断开时,三个灯泡都发光.当开关S闭合(  )
A.L1、L2、L3都不亮     B.L1、L2、L3都发光
C.L2不亮,L1、L3亮     D.L1、L2不亮,L3亮

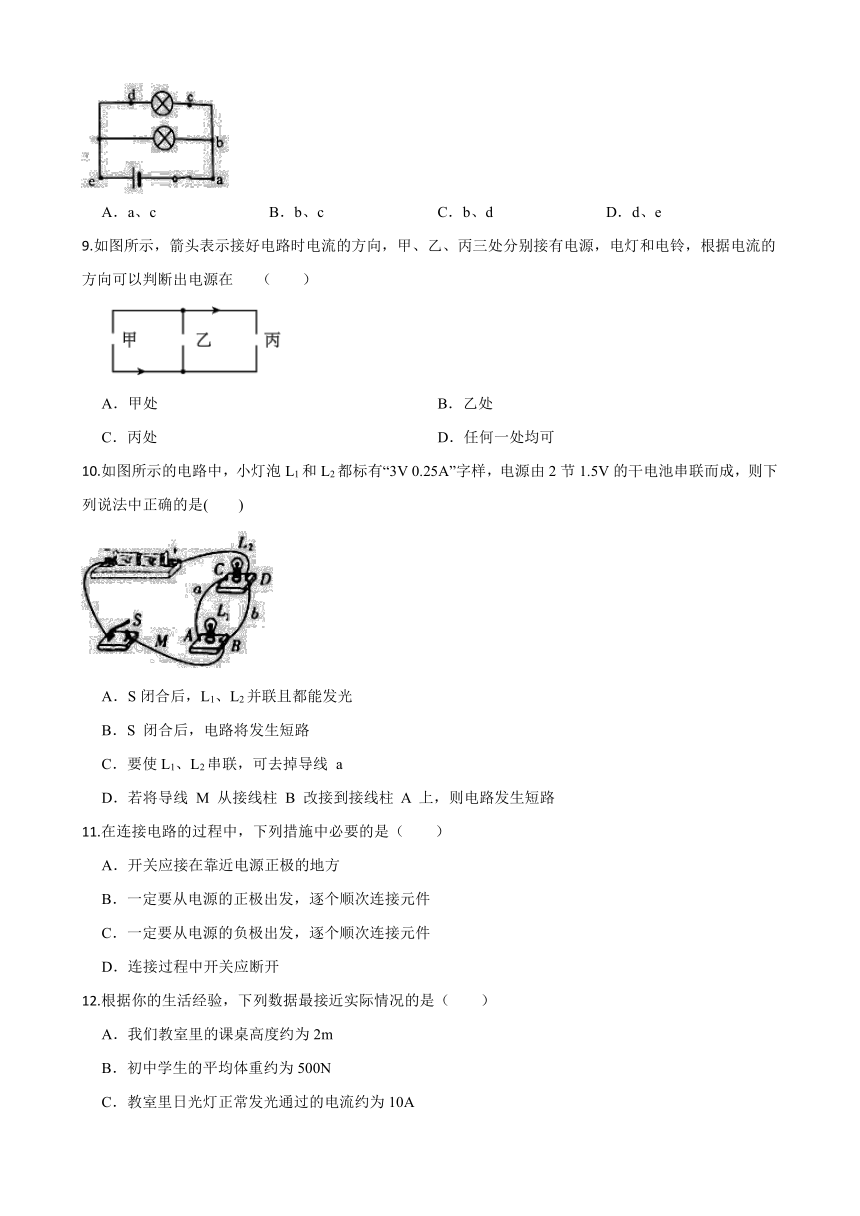

8.如图电路中,用导线连接下列两点后,会导致电路短路的是(  )
A.a、c B.b、c C.b、d D.d、e
9.如图所示,箭头表示接好电路时电流的方向,甲、乙、丙三处分别接有电源,电灯和电铃,根据电流的方向可以判断出电源在 (  )

A.甲处 B.乙处
C.丙处 D.任何一处均可
10.如图所示的电路中,小灯泡L1和L2都标有“3V 0.25A”字样,电源由2节1.5V的干电池串联而成,则下列说法中正确的是(  )
A.S闭合后,L1、L2并联且都能发光
B.S 闭合后,电路将发生短路
C.要使L1、L2串联,可去掉导线 a
D.若将导线 M 从接线柱 B 改接到接线柱 A 上,则电路发生短路
11.在连接电路的过程中,下列措施中必要的是(  )
A.开关应接在靠近电源正极的地方
B.一定要从电源的正极出发,逐个顺次连接元件
C.一定要从电源的负极出发,逐个顺次连接元件
D.连接过程中开关应断开
12.根据你的生活经验,下列数据最接近实际情况的是(  )
A.我们教室里的课桌高度约为2m
B.初中学生的平均体重约为500N
C.教室里日光灯正常发光通过的电流约为10A
D.光在真空中的传播速度略小于在空气中的速度
13.如图所示,用一个带负电的物体a去接触不带电的验电器的金属球b时,金属球b也带上负电则(  )
A.电子由a转移到b,瞬时电流方向b→a
B.电子由b转移到a,瞬时电流方向a→b
C.b 上的正电荷转移到a,瞬时电流方向b→a
D.a上的正电荷转移到b,瞬时电流方向a→b
三、画图题
14.某学校的前门后门各有一个开关,收发室内有一组电池组,一盏灯和一个电铃。请你按照要求将如图所示的元件连成电路。要求:使前门来人闭合开关铃响灯亮,后门来人闭合开关只有铃响。
15.楼道里常用一种自动控制的照明灯:楼道光线充足时无论是否有声音,照明灯都不发光;光线很暗并且有一定响度的声音时,照明灯就发光(光线很暗时光控开关闭合;有一定响度的声音时,声控开关闭合)。请根据以上要求在虚线框内将如图中的电路连接完整。
四、实验探究题
16.“中国国家反恐小组“的拆弹专家要立即拆除恐怖分子设置的定时爆炸装置。如图所示引爆电路工作原理电路图。请你帮助专家结合所学的知识进行分析排爆。
(1)定时器(钟表)应该安装在    (选填“a”或“b”)导线上。在定时阶段,该导线是    (选填“通”或“开”)路,因此起爆器被短路,电流    (选填“能”或“不能”)通过引爆器,因此在定时阶段起爆器不会爆炸引爆炸弹;
(2)当定时器(钟表)定时结束时b导线被    (填“接通”或“切断”),此时电流    (选填“能”或“不能”)通过起爆器,因此在定时结束的瞬间起爆器立即爆炸;
(3)综上所述,定时器(钟表)在定时阶段相当于一个    (选填“闭合”或“断开”)的开关。为使该定时爆炸装置停止工作,应立即剪断导线    (选填“a”或“b”)。
答案
1.电源;用电器;串联;并联
2.荧光屏;阴极
3.A到B
4.正电荷;正;负
5.开路;通路;短路
6.S1;电铃
7-13 DCBBDBA
14.15.
16.(1)b;通;不能 (2)切断;能 (3)闭合;a
