人教版九年级物理全一册15.4电流的测量同步练习（含答案）

人教版九年级物理全一册15.4电流的测量同步练习（含答案）

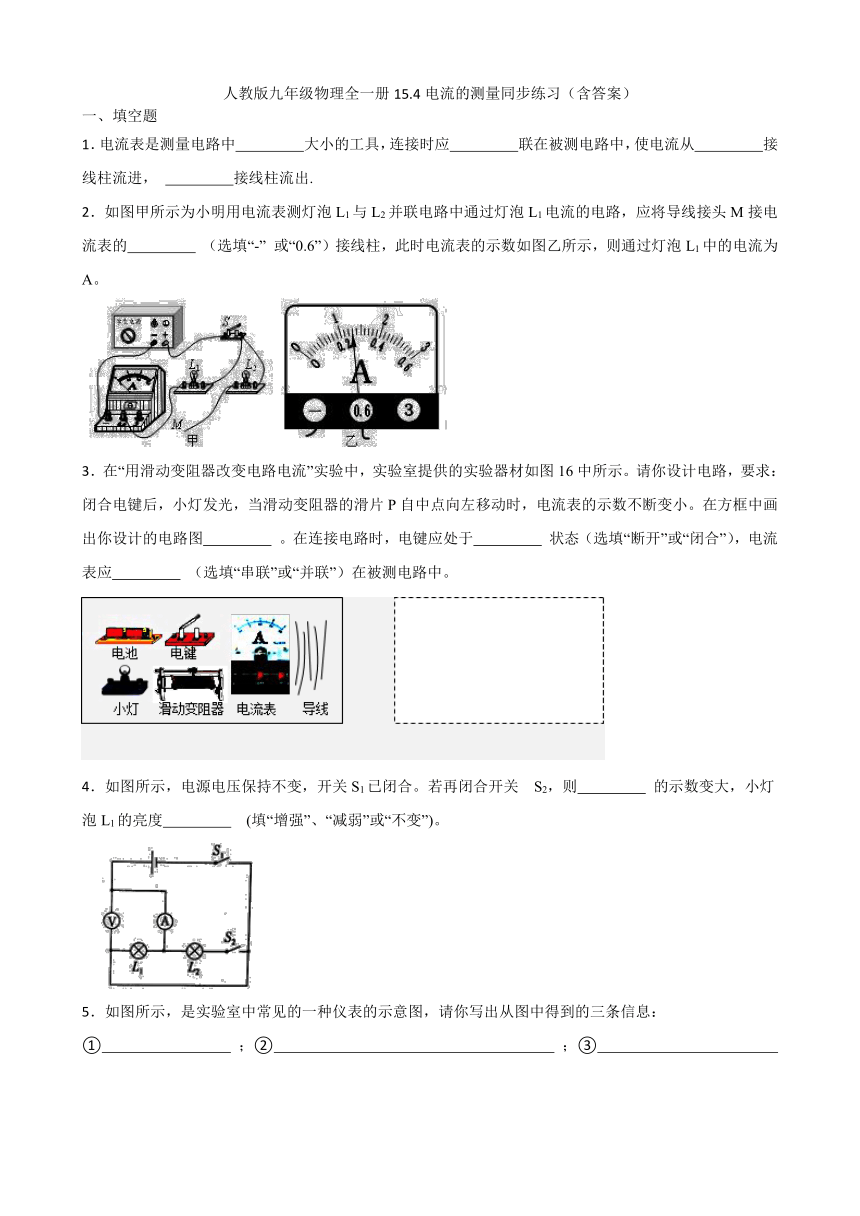

一、填空题
1．电流表是测量电路中　 　大小的工具，连接时应　 　联在被测电路中，使电流从　 　接线柱流进， 　 　接线柱流出.
2．如图甲所示为小明用电流表测灯泡L1与L2并联电路中通过灯泡L1电流的电路，应将导线接头M接电流表的　 　 （选填“-” 或“0.6”）接线柱，此时电流表的示数如图乙所示，则通过灯泡L1中的电流为　 　 A。
3．在“用滑动变阻器改变电路电流”实验中，实验室提供的实验器材如图16中所示。请你设计电路，要求：闭合电键后，小灯发光，当滑动变阻器的滑片P自中点向左移动时，电流表的示数不断变小。在方框中画出你设计的电路图　 　 。在连接电路时，电键应处于　 　 状态（选填“断开”或“闭合”），电流表应　 　 （选填“串联”或“并联”）在被测电路中。
4．如图所示，电源电压保持不变，开关S1已闭合。若再闭合开关 S2，则　 　 的示数变大，小灯泡L1的亮度　 　 (填“增强”、“减弱”或“不变”)。

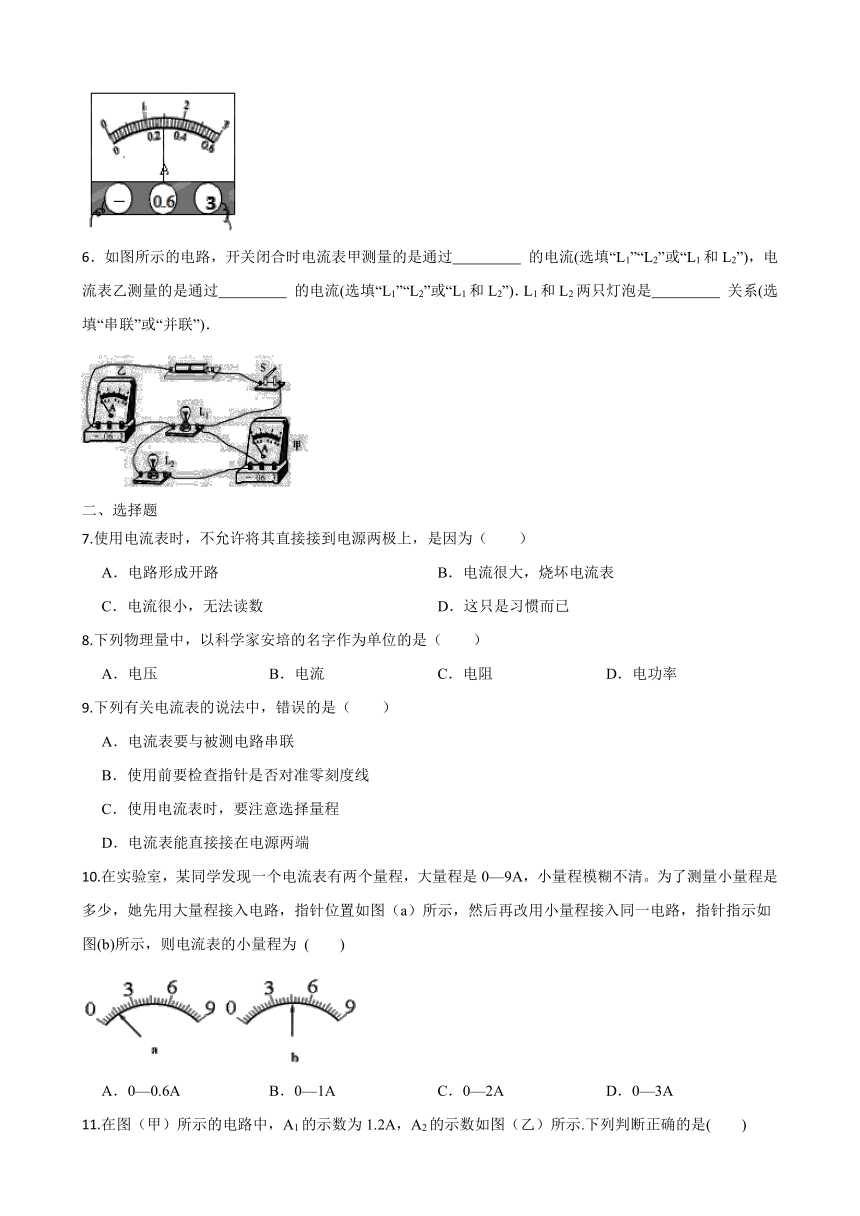

5．如图所示，是实验室中常见的一种仪表的示意图，请你写出从图中得到的三条信息：①　 　 ；②　 　 ；③　 　
6．如图所示的电路，开关闭合时电流表甲测量的是通过　 　 的电流(选填“L1”“L2”或“L1和L2”)，电流表乙测量的是通过　 　 的电流(选填“L1”“L2”或“L1和L2”)．L1和L2两只灯泡是　 　 关系(选填“串联”或“并联”)．
二、选择题
7.使用电流表时，不允许将其直接接到电源两极上，是因为（　　）
A．电路形成开路 B．电流很大，烧坏电流表
C．电流很小，无法读数 D．这只是习惯而已
8.下列物理量中，以科学家安培的名字作为单位的是（　　）
A．电压 B．电流 C．电阻 D．电功率
9.下列有关电流表的说法中，错误的是（　　）
A．电流表要与被测电路串联
B．使用前要检查指针是否对准零刻度线
C．使用电流表时，要注意选择量程
D．电流表能直接接在电源两端
10.在实验室，某同学发现一个电流表有两个量程，大量程是0—9A，小量程模糊不清。为了测量小量程是多少，她先用大量程接入电路，指针位置如图（a）所示，然后再改用小量程接入同一电路，指针指示如图(b)所示，则电流表的小量程为 (　　)
A．0—0.6A B．0—1A C．0—2A D．0—3A
11.在图（甲）所示的电路中，A1的示数为1.2A，A2的示数如图（乙）所示.下列判断正确的是(　　)
A．通过L1的电流为0.7A B．通过L1的电流为1.2A
C．通过L2的电流为1.2A D．通过L2的电流为2.5A
12.某同学用电流表测量电流时，用了如图所示的两个接线柱，则下列叙述正确的是（　　）
A．电流表的量程为0.6A～3A
B．电流表的量程为0～3A
C．电流表的量程为0～0.6A
D．不能用来测量电流，谈不上量程
13.如图的电路中，电流表测量的是(　　)
A．通过灯L1的电流 　　　 B．通过灯L2的电流
C．通过灯L1和灯L2的电流之和 D．电源供给电路的总电流
14.如右图所示，粗心的小强把电流表当作电压表接在了L1的两端。此时如果闭合开关，一定会发生 （　　）
A．电源短路 B．电流表损坏
C．L1不亮 D．L2的灯丝烧断
三、画图题
15.根据图中的电流方向，分别在方框中填入电流表或电池使两灯都发光．
16.如图所示L1和L2是规格相同的两个小灯泡，都标有“3V 1.5W”字样。现有电池组（两节新的干电池）、电流表和电压表各一个，请你从其中选择两个器材，在如图所示的空缺处填入所选器材的电路符号。要求：当开关闭合时，两个小灯泡都能正常发光。
四、实验探究题
17.小明测量某只小灯泡发光时通过灯丝中的电流。
（1）要测量小灯泡的电流，必须将电流表与小灯泡　 　联。
（2）小明在连接电路时发现，刚接好最后一根导线，电流表的指针就发生了偏转，由此可知在连接电路过程中，他忘了要　 　。
（3）改进后闭合开关，又发现电流表指针向左偏转，如图所示，造成这种现象的原因是　 　(选填数字序号)。
①电流表量程选择过小②电流表量程选择偏大③电流表正负接线柱接反
（4）小明使用电流表0~3A的量程，测量时指针向刻度方向偏转了3格，为了减少误差，则此时电流表的量程应选择为　 　 (选填“0~0.6A”或“0~3A" )。
答案
1.电流；串；+；-
2.-；0.26
4.；断开；串联
4.电流表；不变
5.此表是电流表；它有两个量程，分别为0-3A及0-0.6A；此时流过电流表的电流为1.5A
6.L2；L1和L2；并联
7-14 BBDDADBC
15.解：如图所示：
16.解：如图所示：
17.（1）串 （2）断开开关 （3）③ （4）0~0.6A
