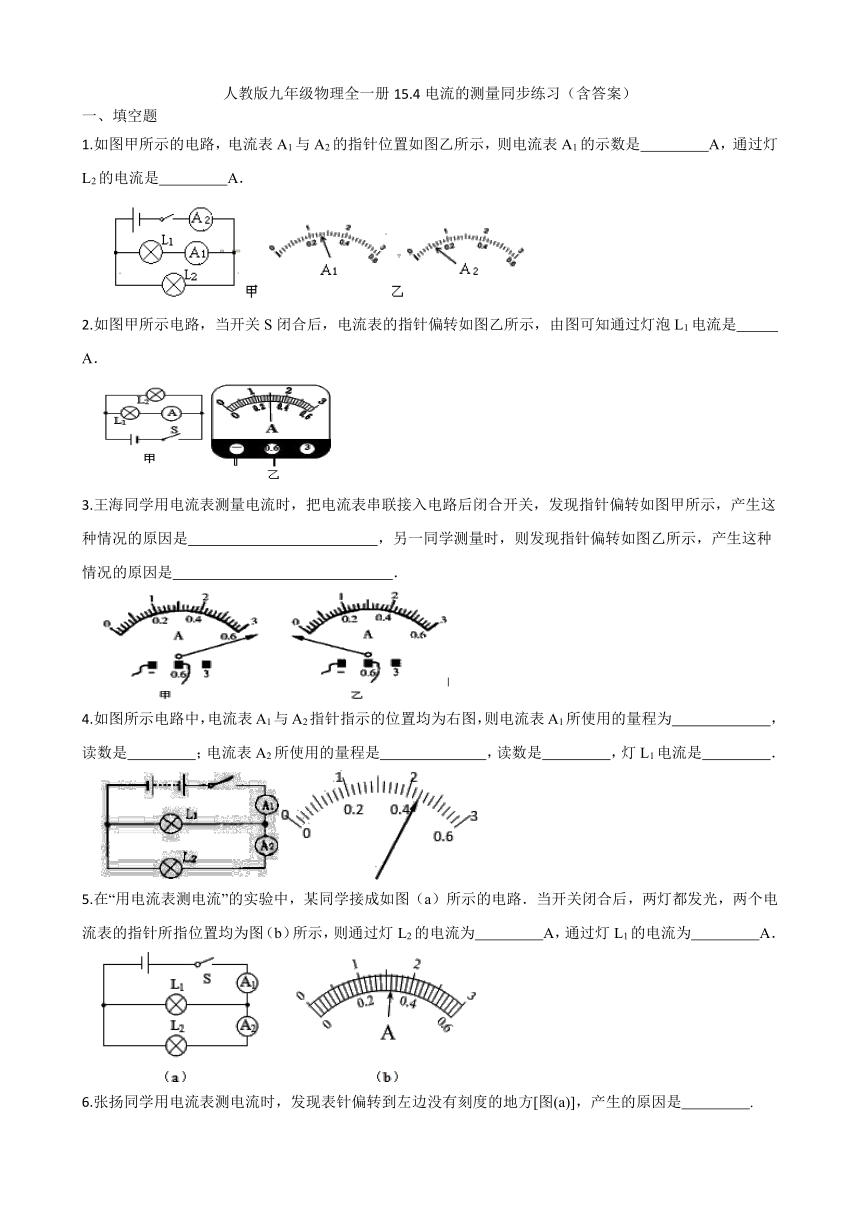

一、填空题
1.如图甲所示的电路，电流表A1与A2的指针位置如图乙所示，则电流表A1的示数是　 　A，通过灯L2的电流是　 　A．
2.如图甲所示电路，当开关S闭合后，电流表的指针偏转如图乙所示，由图可知通过灯泡L1电流是　 　A．
3.王海同学用电流表测量电流时，把电流表串联接入电路后闭合开关，发现指针偏转如图甲所示，产生这种情况的原因是　 　，另一同学测量时，则发现指针偏转如图乙所示，产生这种情况的原因是　 　．
4.如图所示电路中，电流表A1与A2指针指示的位置均为右图，则电流表A1所使用的量程为　 　，读数是　 　；电流表A2所使用的量程是　 　，读数是　 　，灯L1电流是　 　．
5.在“用电流表测电流”的实验中，某同学接成如图（a）所示的电路．当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图（b）所示，则通过灯L2的电流为　 　A，通过灯L1的电流为　 　A．
6.张扬同学用电流表测电流时，发现表针偏转到左边没有刻度的地方[图(a)]，产生的原因是　 　.

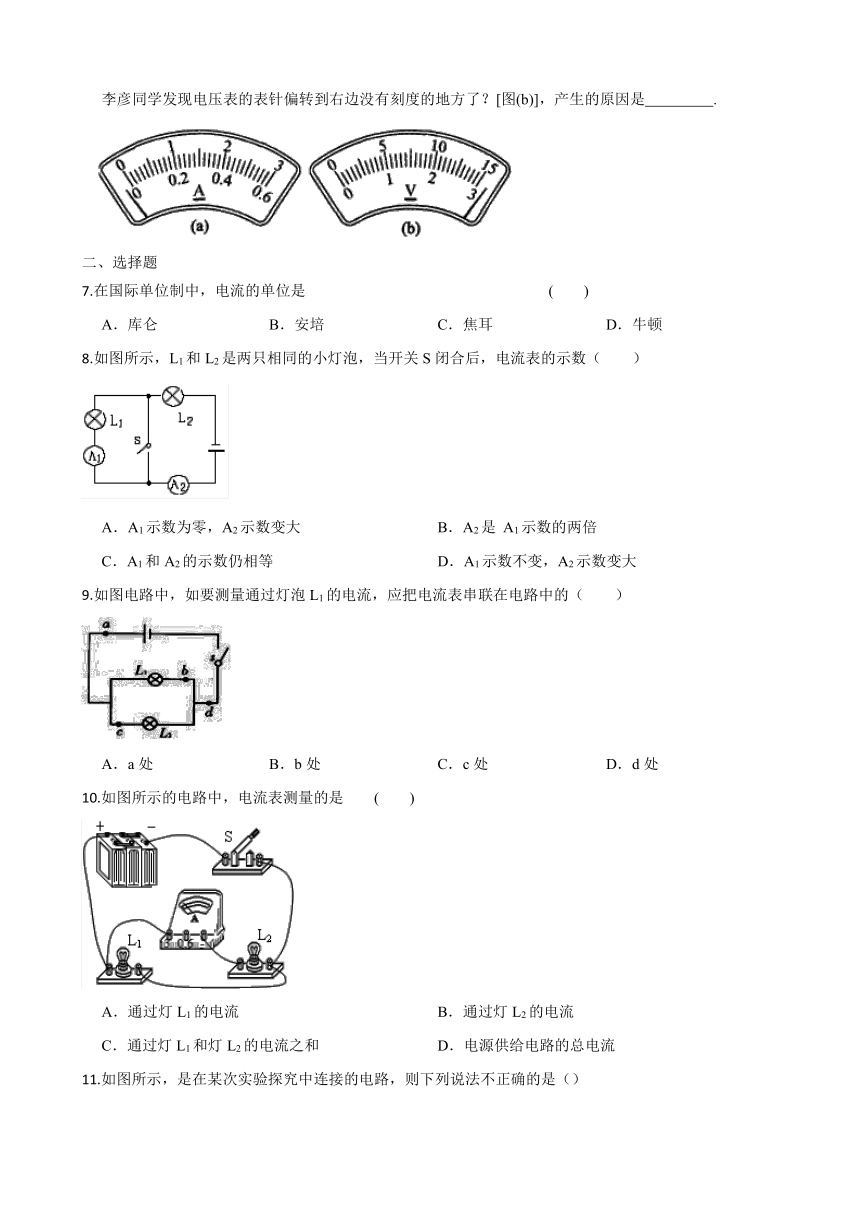

李彦同学发现电压表的表针偏转到右边没有刻度的地方了？[图(b)]，产生的原因是　 .
二、选择题
7.在国际单位制中，电流的单位是 (　　)
A．库仑 B．安培 C．焦耳 D．牛顿
8.如图所示，L1和L2是两只相同的小灯泡，当开关S闭合后，电流表的示数（　　）
A．A1示数为零，A2示数变大 B．A2是 A1示数的两倍
C．A1和A2的示数仍相等 D．A1示数不变，A2示数变大
9.如图电路中，如要测量通过灯泡L1的电流，应把电流表串联在电路中的（　　）
A．a处 B．b处 C．c处 D．d处
10.如图所示的电路中，电流表测量的是 (　　)
A．通过灯L1的电流 B．通过灯L2的电流
C．通过灯L1和灯L2的电流之和 D．电源供给电路的总电流
11.如图所示，是在某次实验探究中连接的电路，则下列说法不正确的是（）
A．灯L1和灯L2是并联的
B．开关S2控制的是灯L2
C．只闭合开关S1时，电流表测量的是灯L1中的电流
D．开关S1闭合后，再闭合开关S2，灯L1的实际功率会变大
12.以下估测与实际情况相符的是（）
A．一只公鸡的重力约20N
B．冬季我市最低气温约-20℃
C．一根未使用过的2B铅笔的长度约0.18dm
D．家用台灯正常工作时，电流大约为2A
13.下列用电流表测L1的电流图中，电流表连接正确的是(　　)
A． B．
C． D．
14.如图所示电路，下列说法正确的是 （　　）
A．L1、L2串联 B．开关S只控制L2
C．电流表测干路中的电流 D．电流表测L1中的电流
三、画图题
15.如图所示，在电路的“○”处画出一个灯泡及两只电流表，使电路连接正确．并标出电流表的“﹢”、“-”接线柱．
16.如图所示，请在两个虚线框内选填“电源”和“电流表”的符号，使开关都闭合时两灯均能工作。
四、实验探究题
17.如图所示是用电流表测量电流的实物连接图，请按要求回答：
（1）图甲中电流表测量的是通过灯泡　 　的电流；
（2）如果电流表的示数如图乙所示，则电流表测出的电流是　 　A；
（3）如果要用电流表测通过Ll和L2的总电流，且只允许移动一根导线，应将导线　 　（选填“a”或“b”）的右端接在电流表的　 　（选填“ 0. 6 ”、 “ 3”或“一"）接线柱上．
答案
1.0.26；0.34
2.0.3
3.电流表的量程选择太小；电流表的正负接线柱接反了
4.0-----3A；2.2A；0----0.6A；0.44A；1.76A
5.0.3A；1.2A
6.电流表的接线柱极性接反了；电压表的量程选小了
7-14.BABBDAAD
15.解：如图所示：
16.
